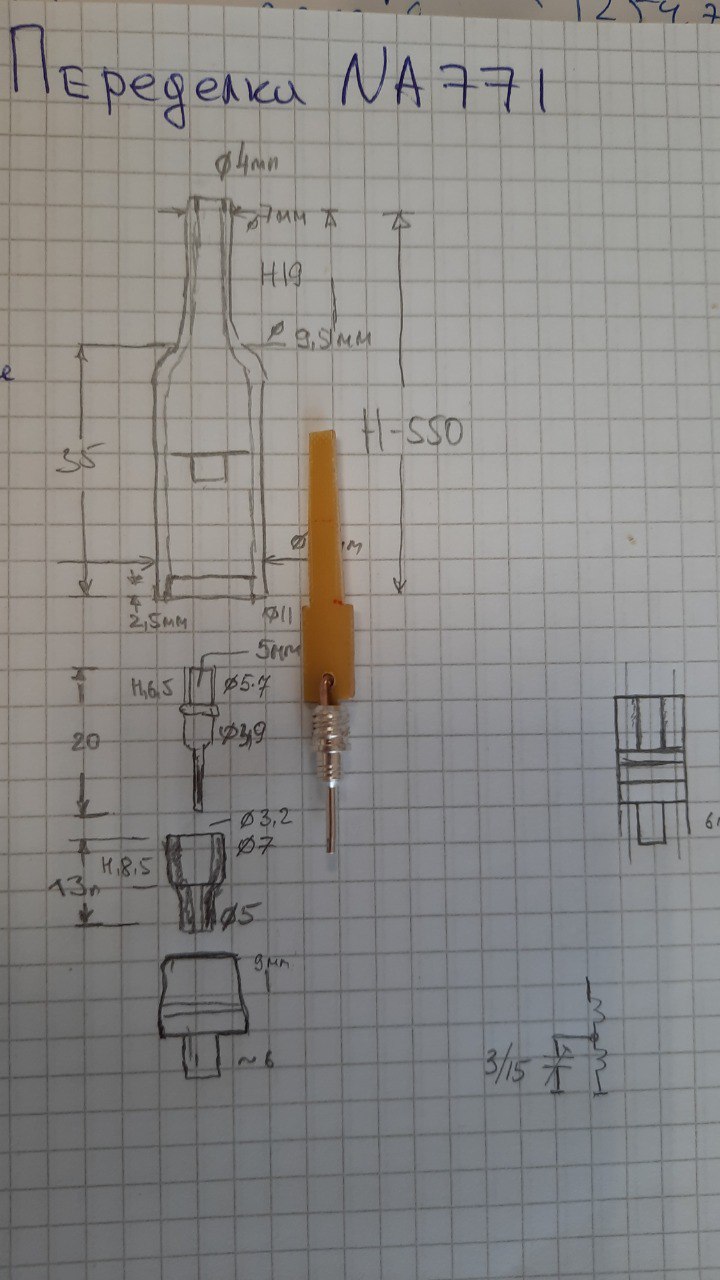

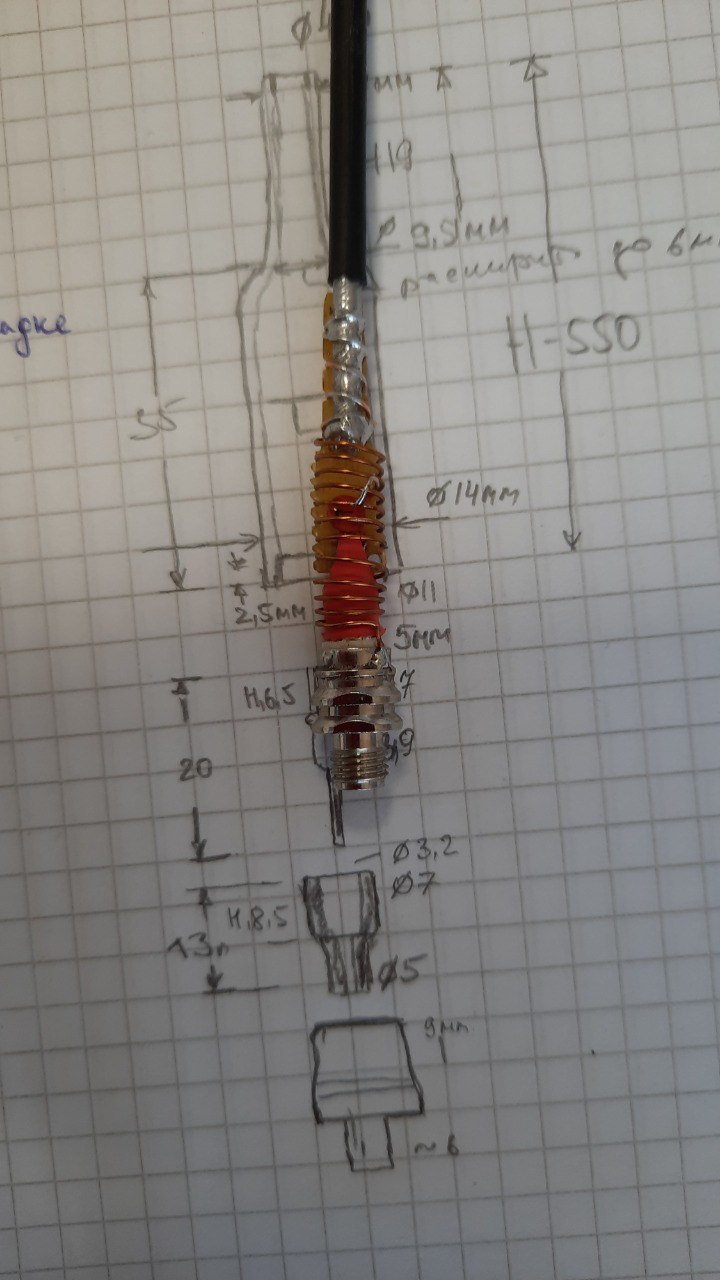

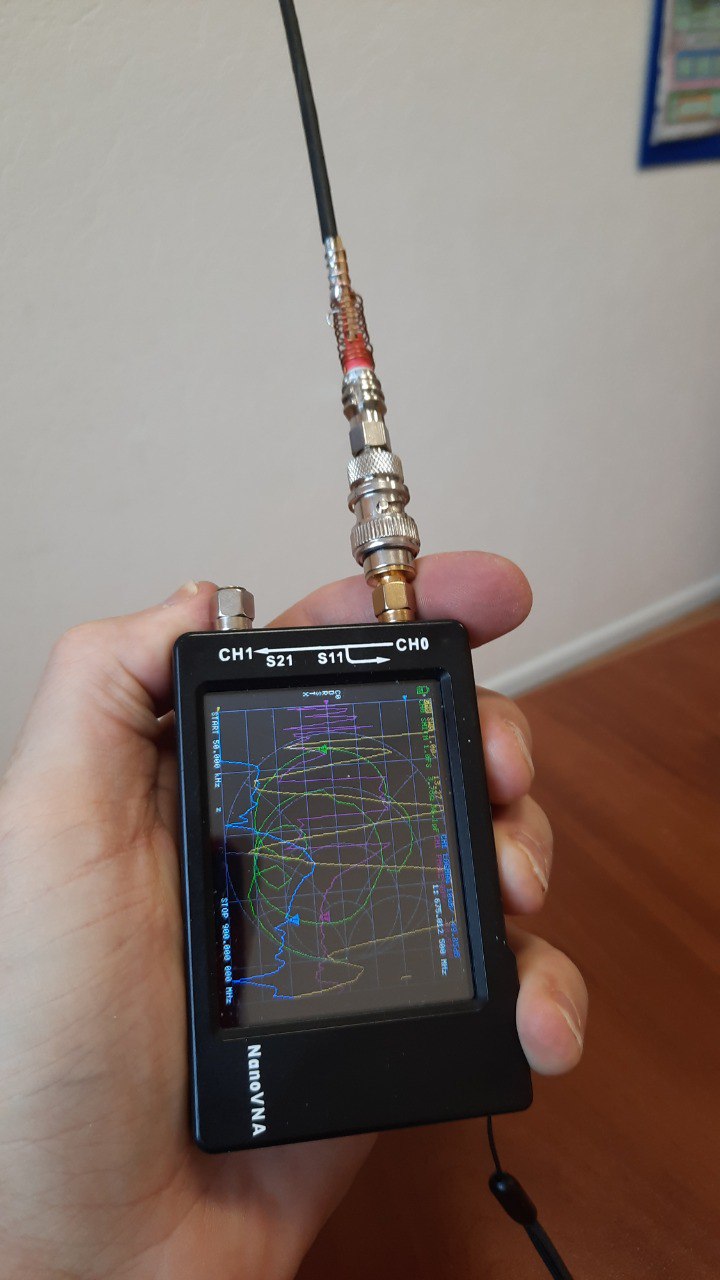

Замысел был сделать 5/8Лямда для 430Мгц и слегка укороченную 1/4 для 144 Мгц. Размеры деталей штатных, нужны для того, чтобы сделать стеклотекстолитовый разделитель, показан на фото. В нём отверстие и вставлен провод сечением 1.75, загнут с обеих сторон, слегка подпилен и вставлен в штатный штырёк, хорошо лудится и пропаивается, получается жестко. Можно было и двухсторонний применить, но под рукой не было. Сверху проводом примотано полотно антенны и пропаяно. Намотана катушка 11 витков один конец на корпус, второй на полотно антенны, центр через кондёр-7пф подпаивается подбором начиная к середине катушки. Потом NanoVNA в руки и подбор витков.
От G
