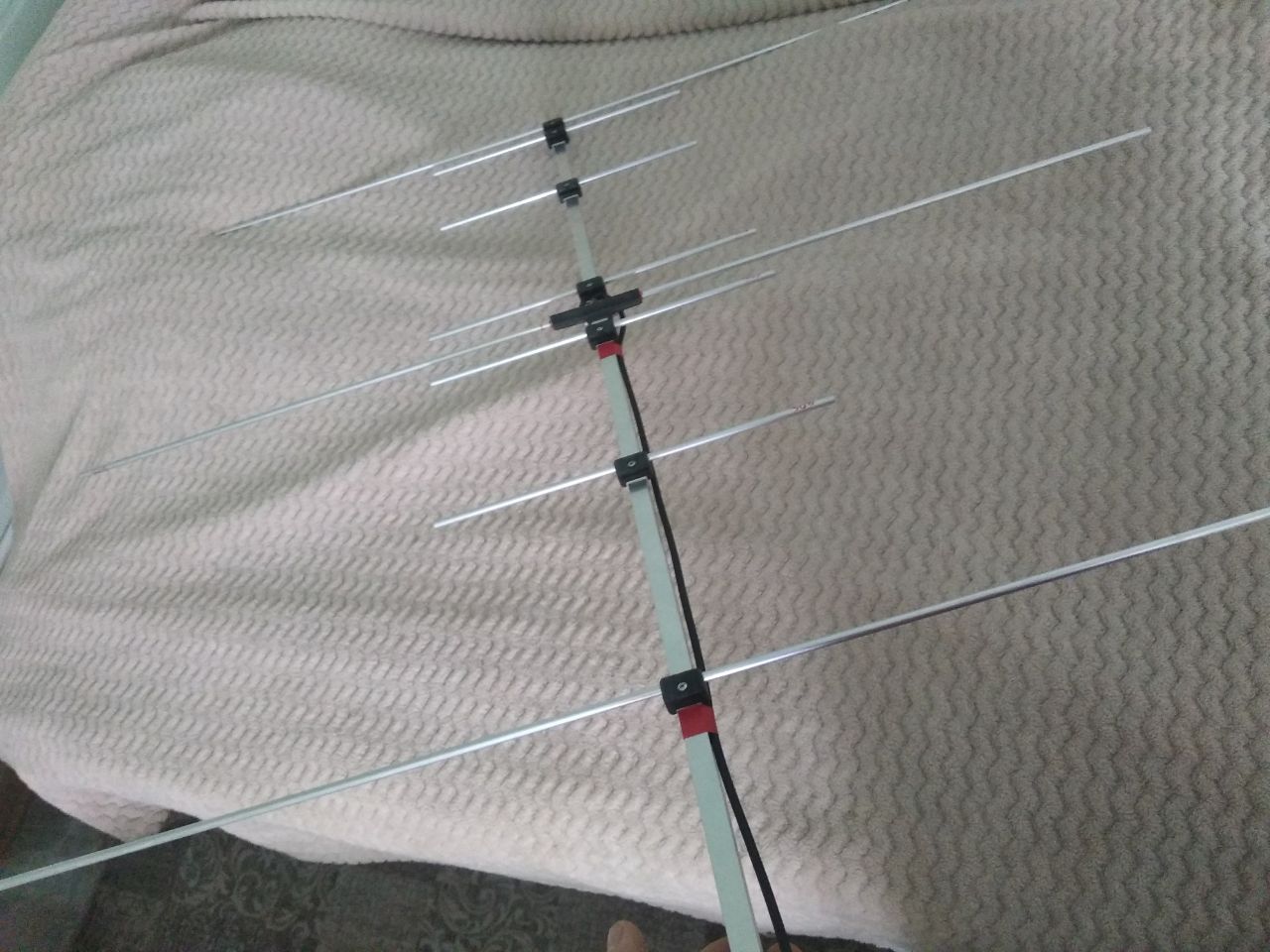

Яги 7 элементов, длина бума 1 м

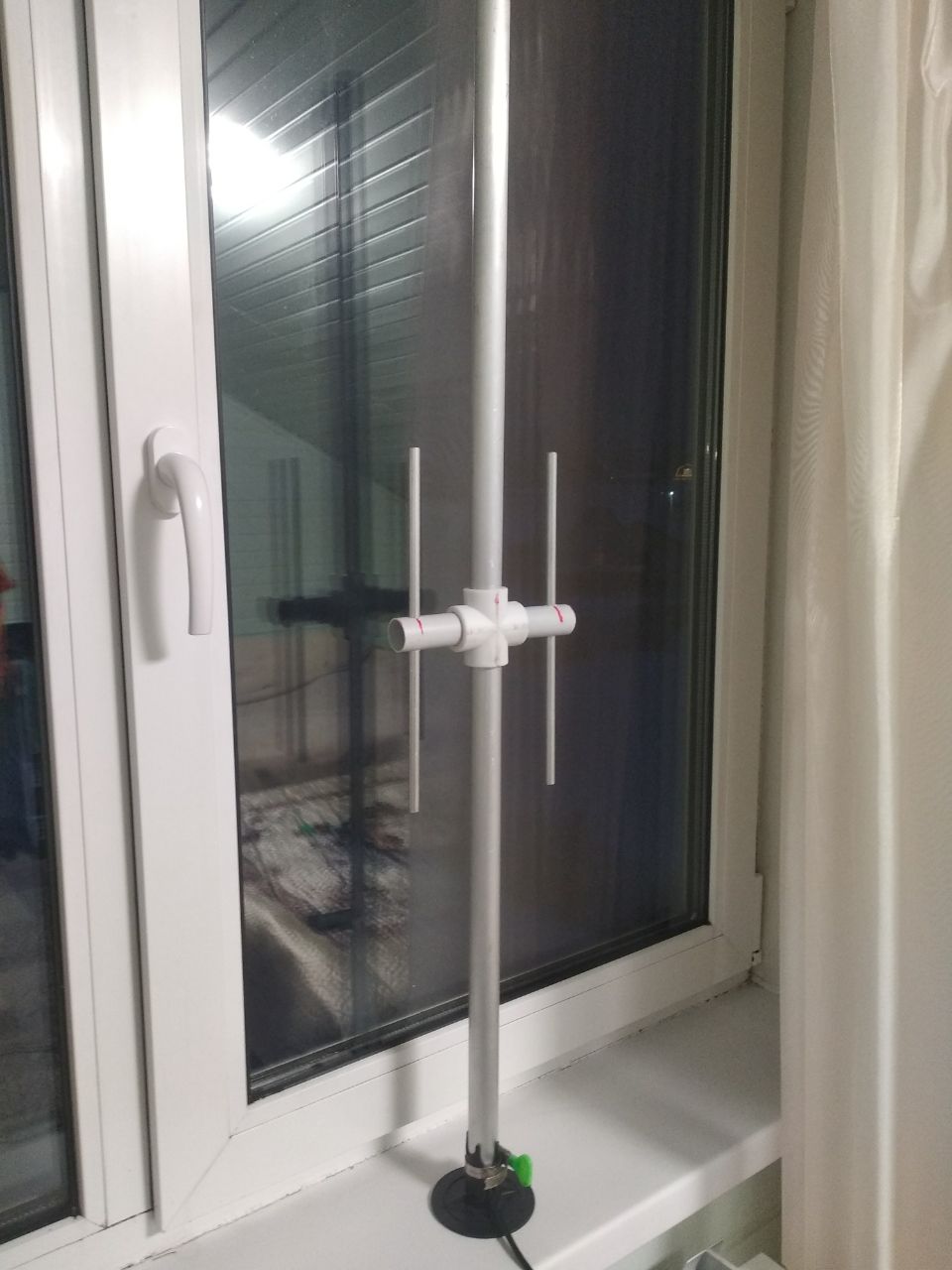

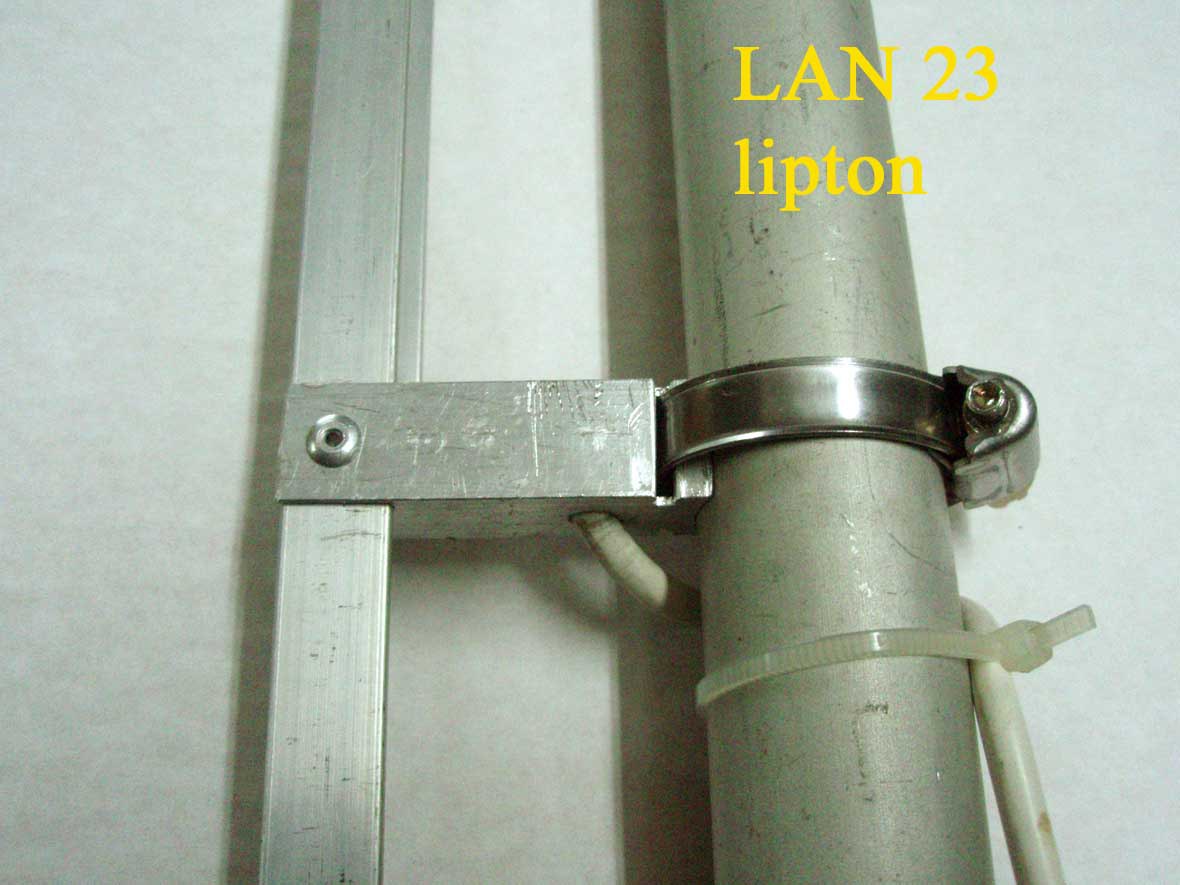

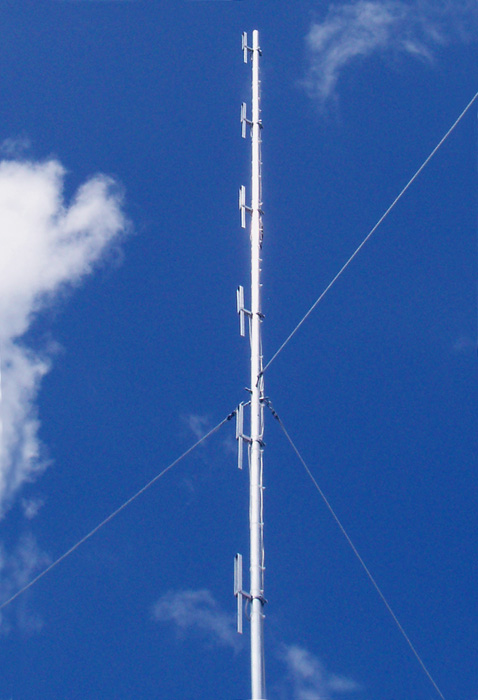

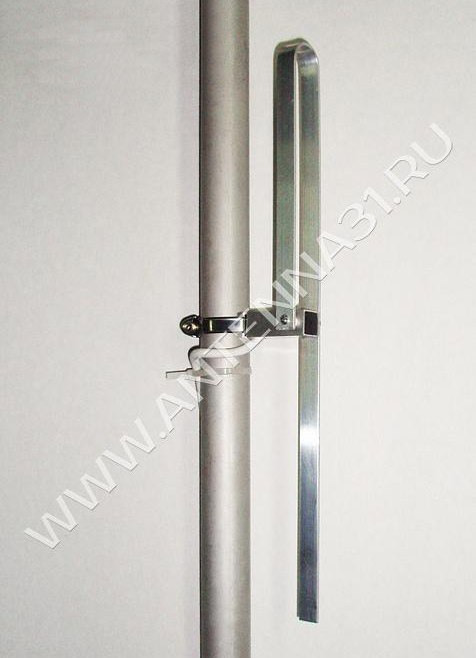

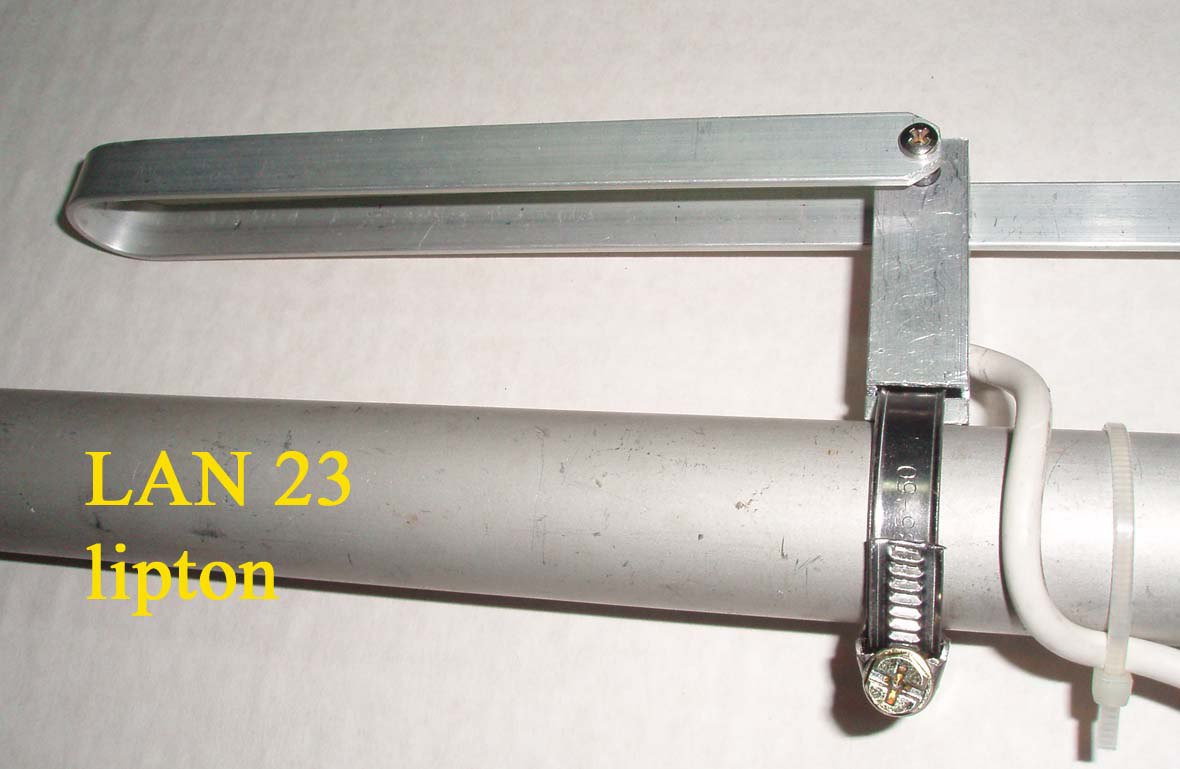

Диполь 145+450 4.75 dBi

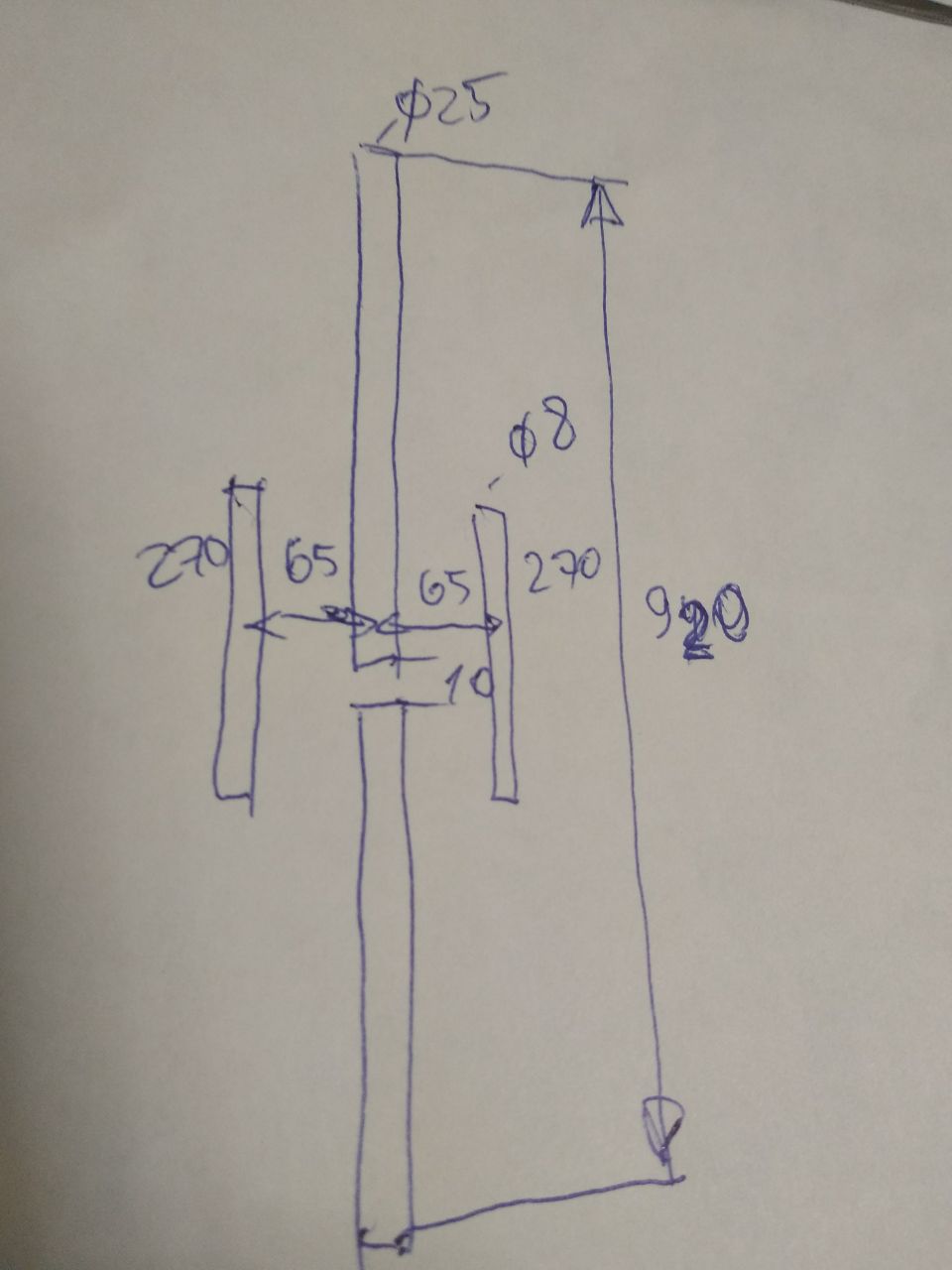

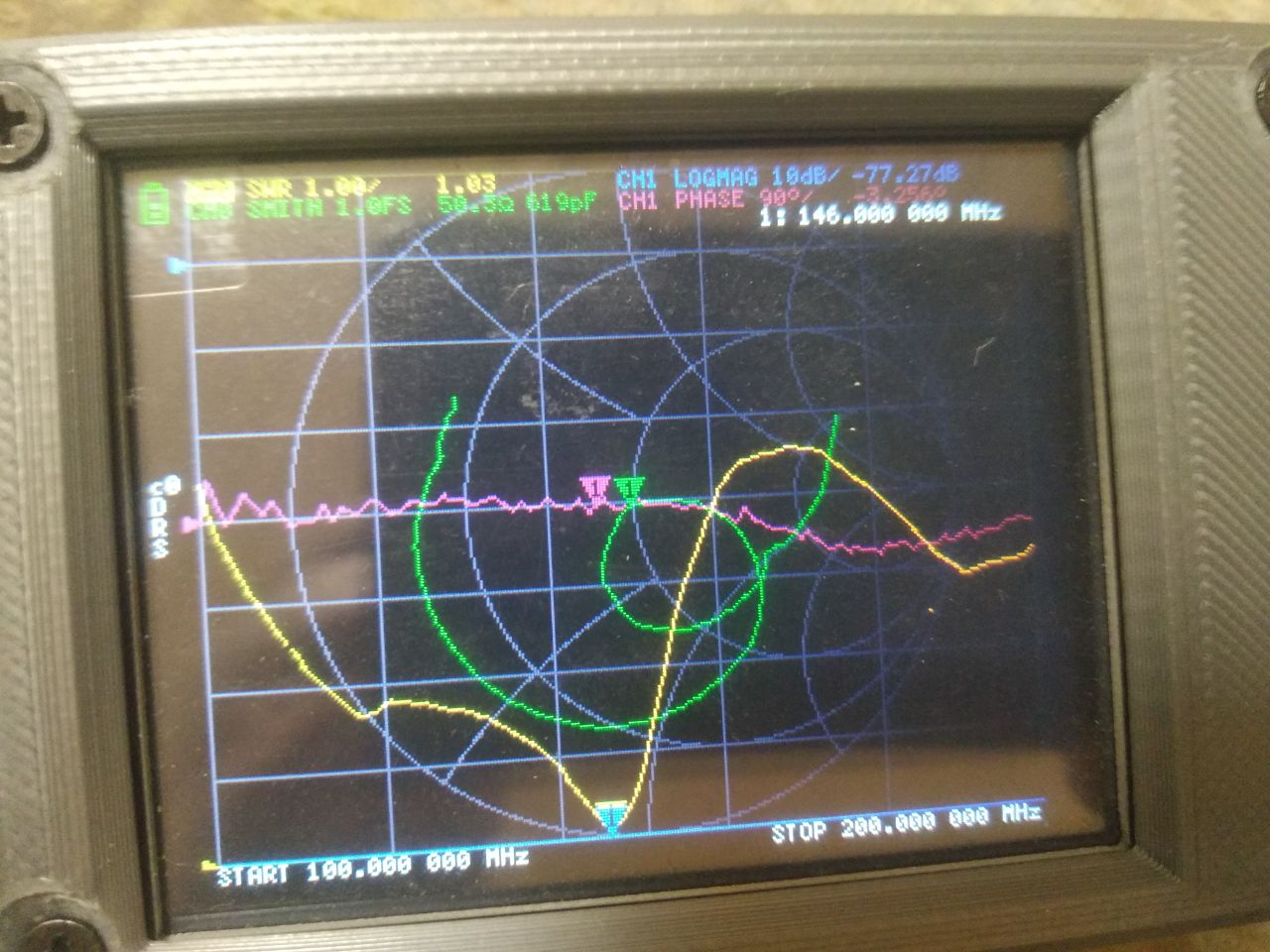

Волшебные диполи дубль два. Настоящая круговая диаграмма, очень широкая полоса на 70-ке, КСВ в положении “на подоконнике” на фото. Можно крепить за нижнюю трубу любым неметаллическим крепежом. Кабель 2м, разъем SMA. Можно и на мачту, если все проклеить и герметизировать

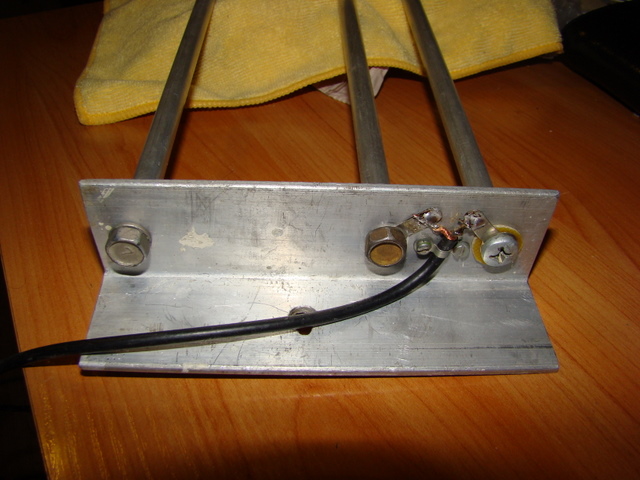

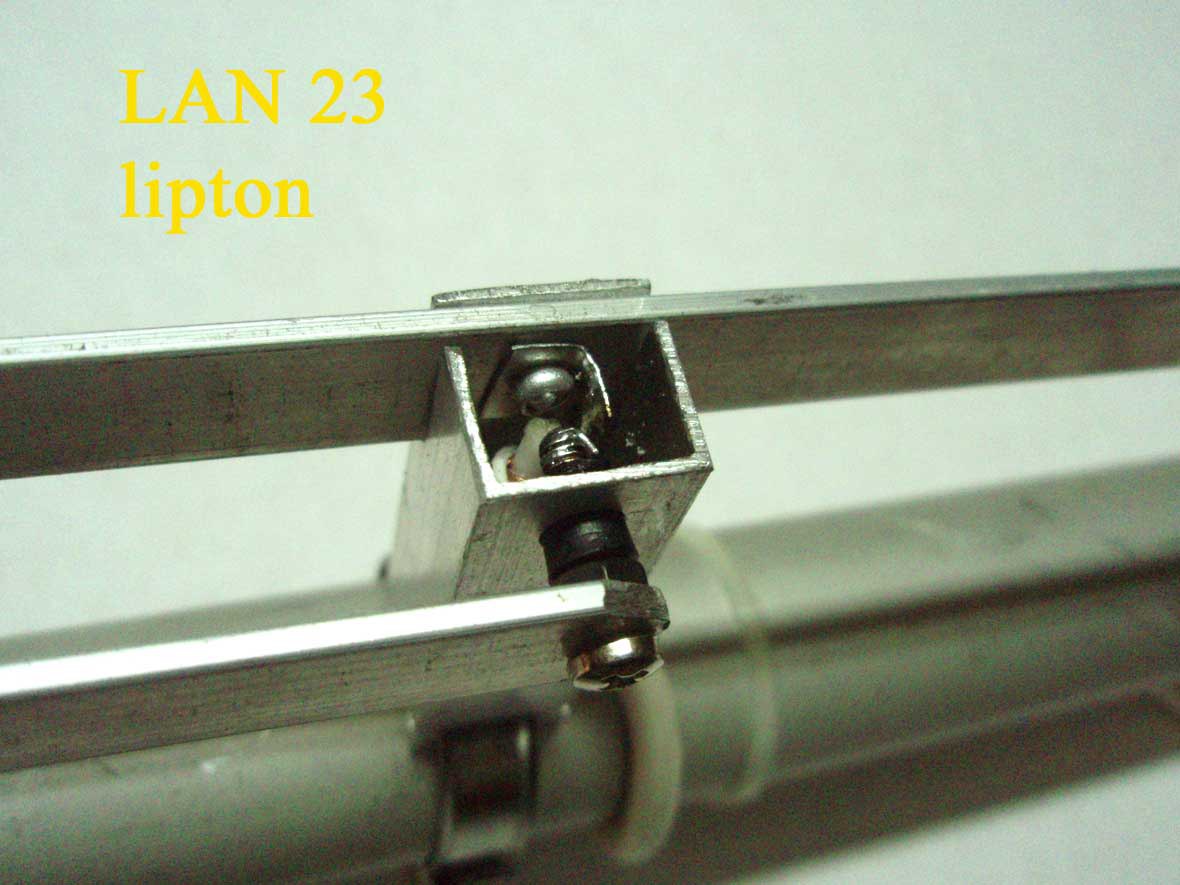

В центре к длинному диполю. К одной половине жила, к другому оплётка.

3-5-6

3-5-6_2010_egor_new_v1.maa

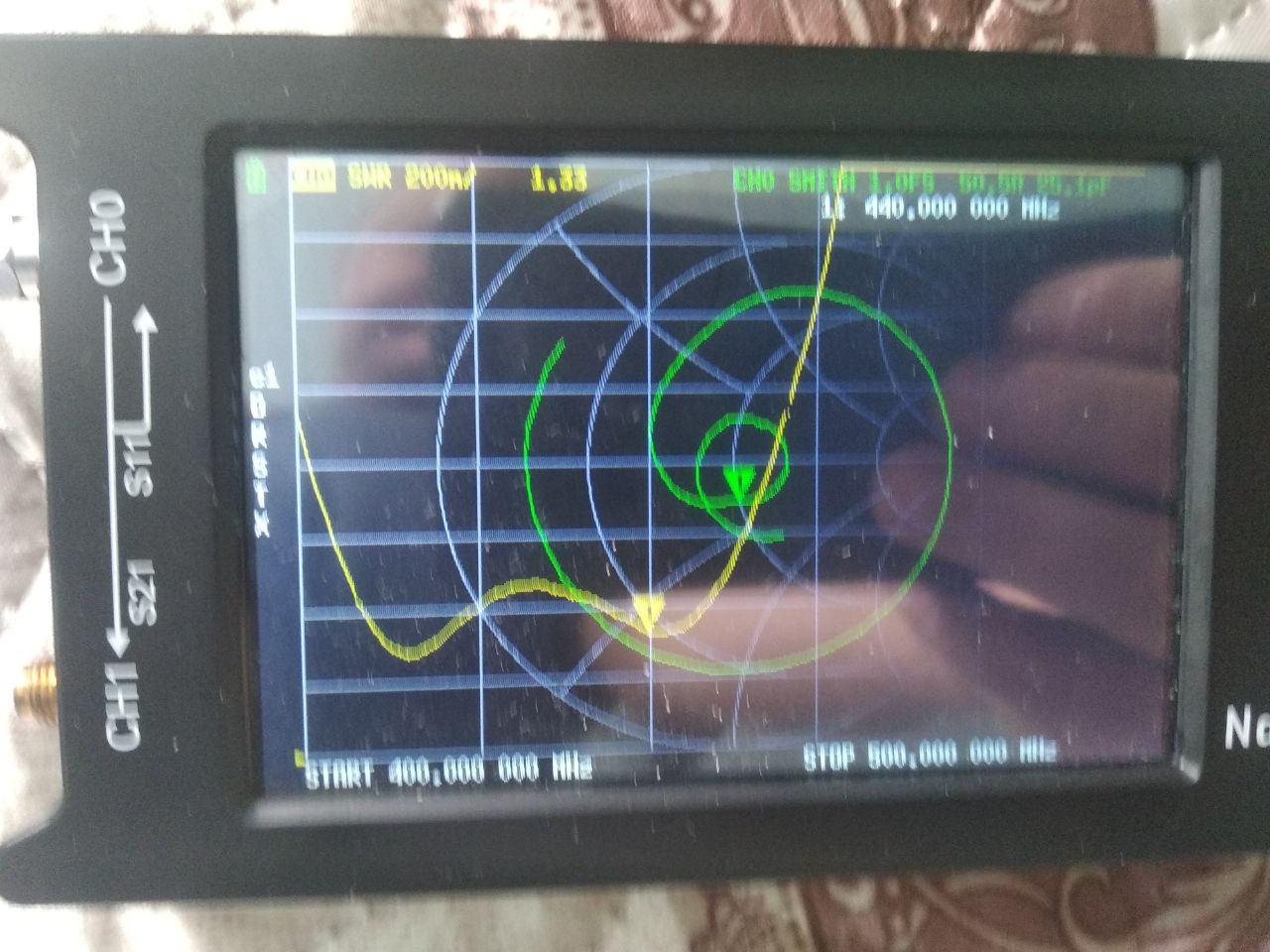

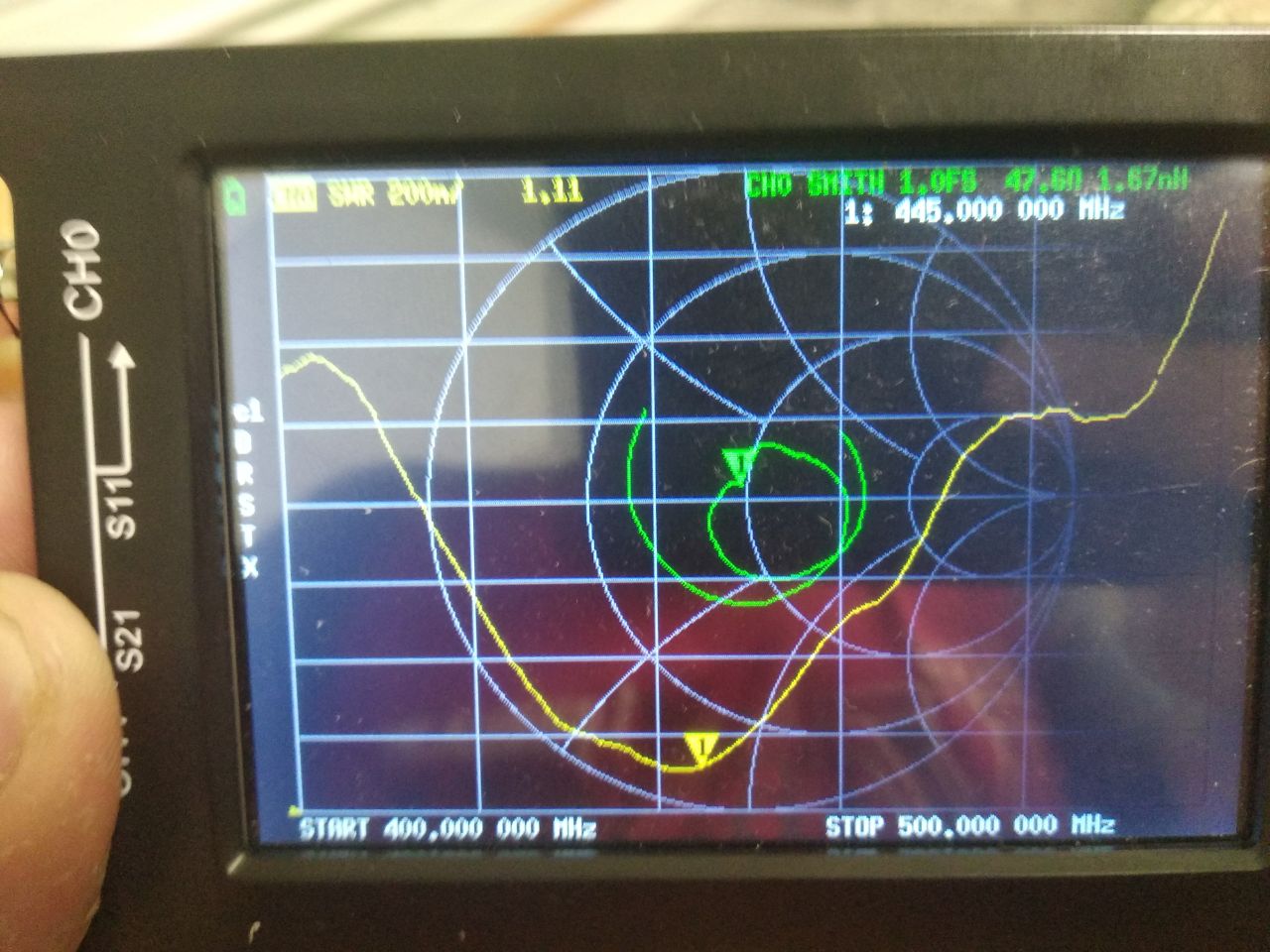

Сделал интересную двухдиапазонку, цель была получить широкую полосу на 70-ке. Получилось, усиление 8,2 Дби, работает от 410 до 460. 🙂 Симметрирования не предусматривается, работает и так.

Яги на 2 диапазона, 8.5 дби на 440, 7,5 дби на 145 МГц

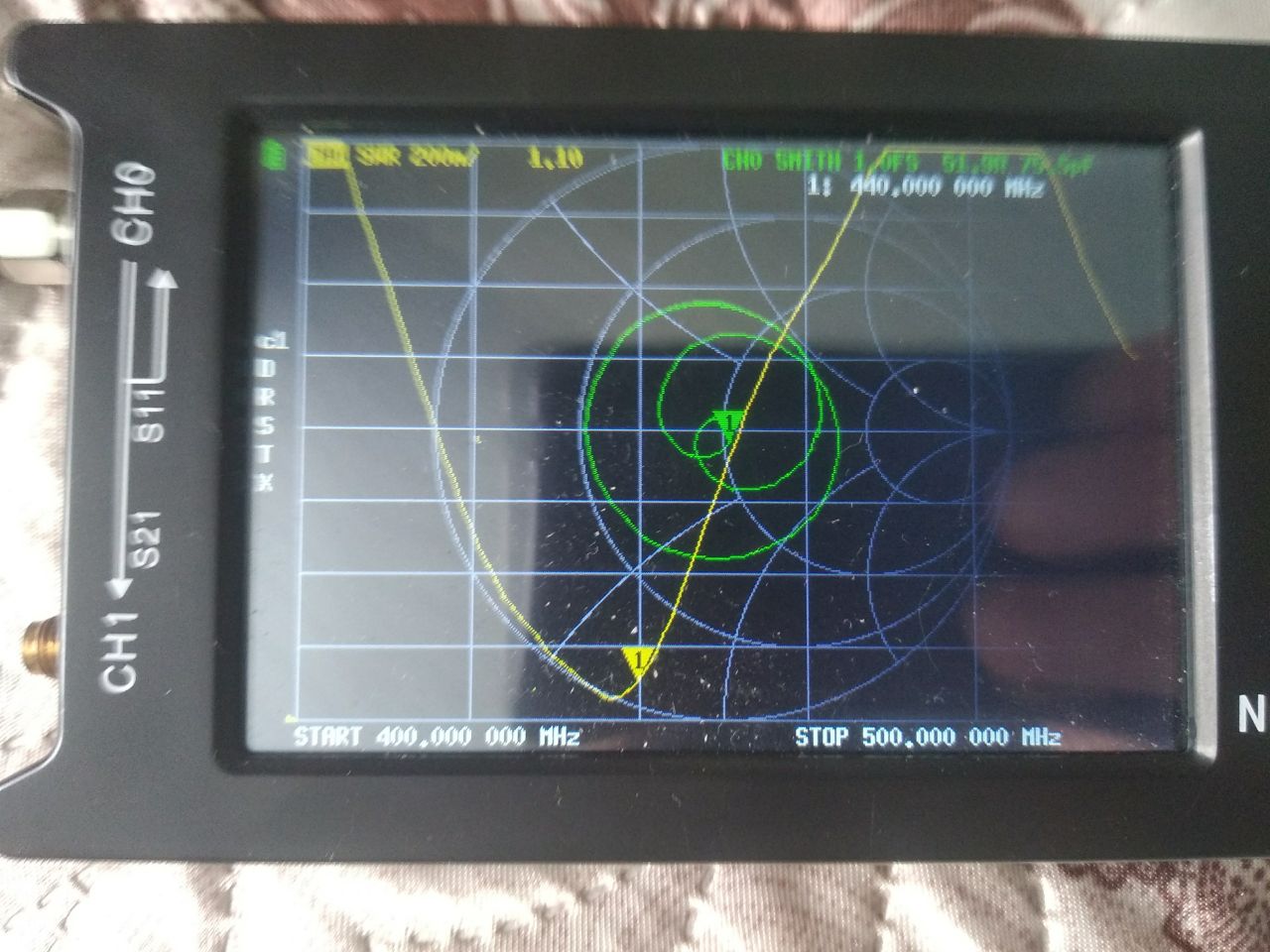

Антенна яги на 2 диапазона, 8.5 дби на 440, 7,5 дби на 145 МГц. Крепления покрыты лаком, замеры на фото. Длина бума 1м, трубка 8мм. Кабель 3м, разъём SMA.

3-5-8_rz9cj_egor.maa

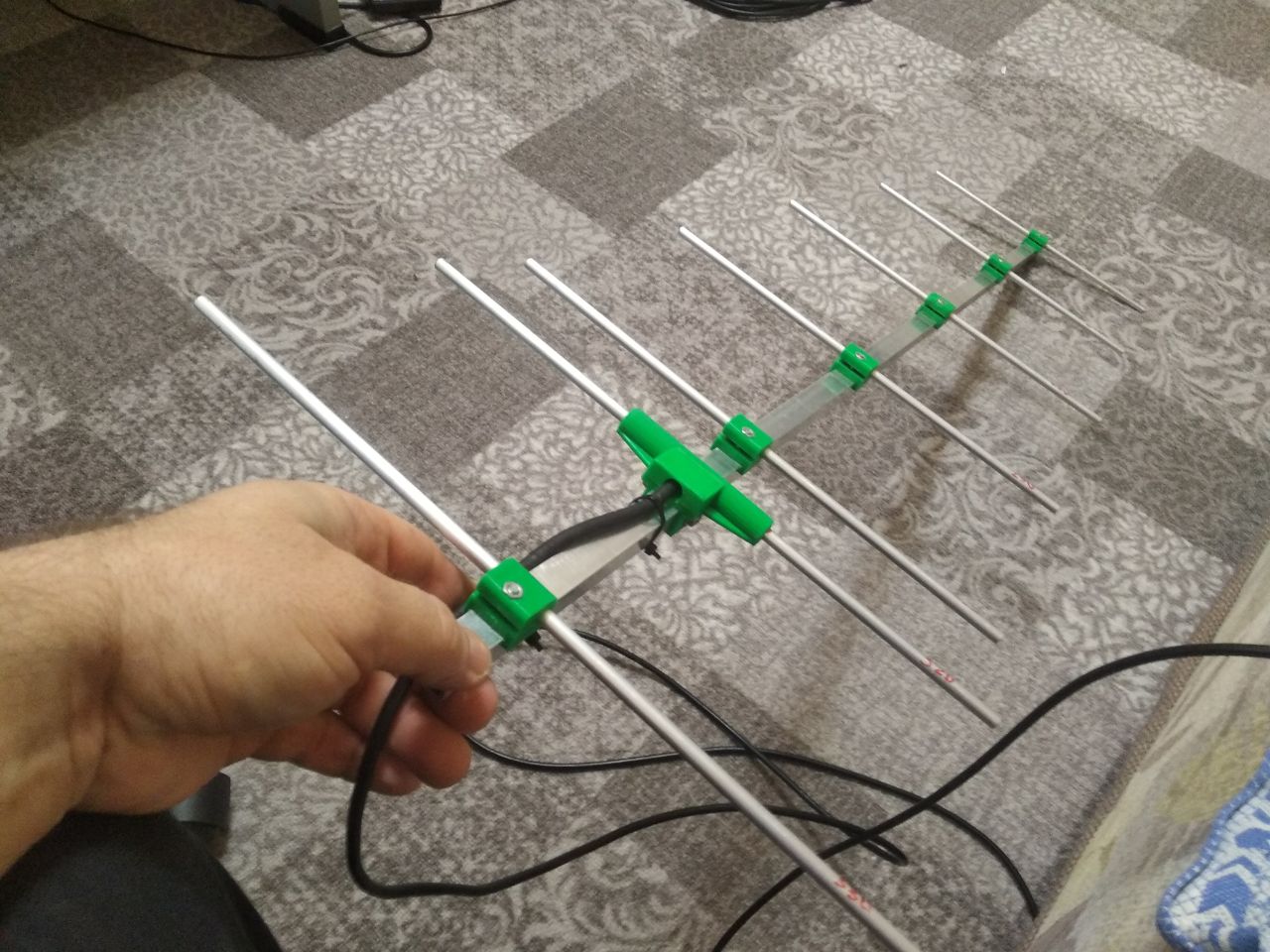

Яги на 70 см

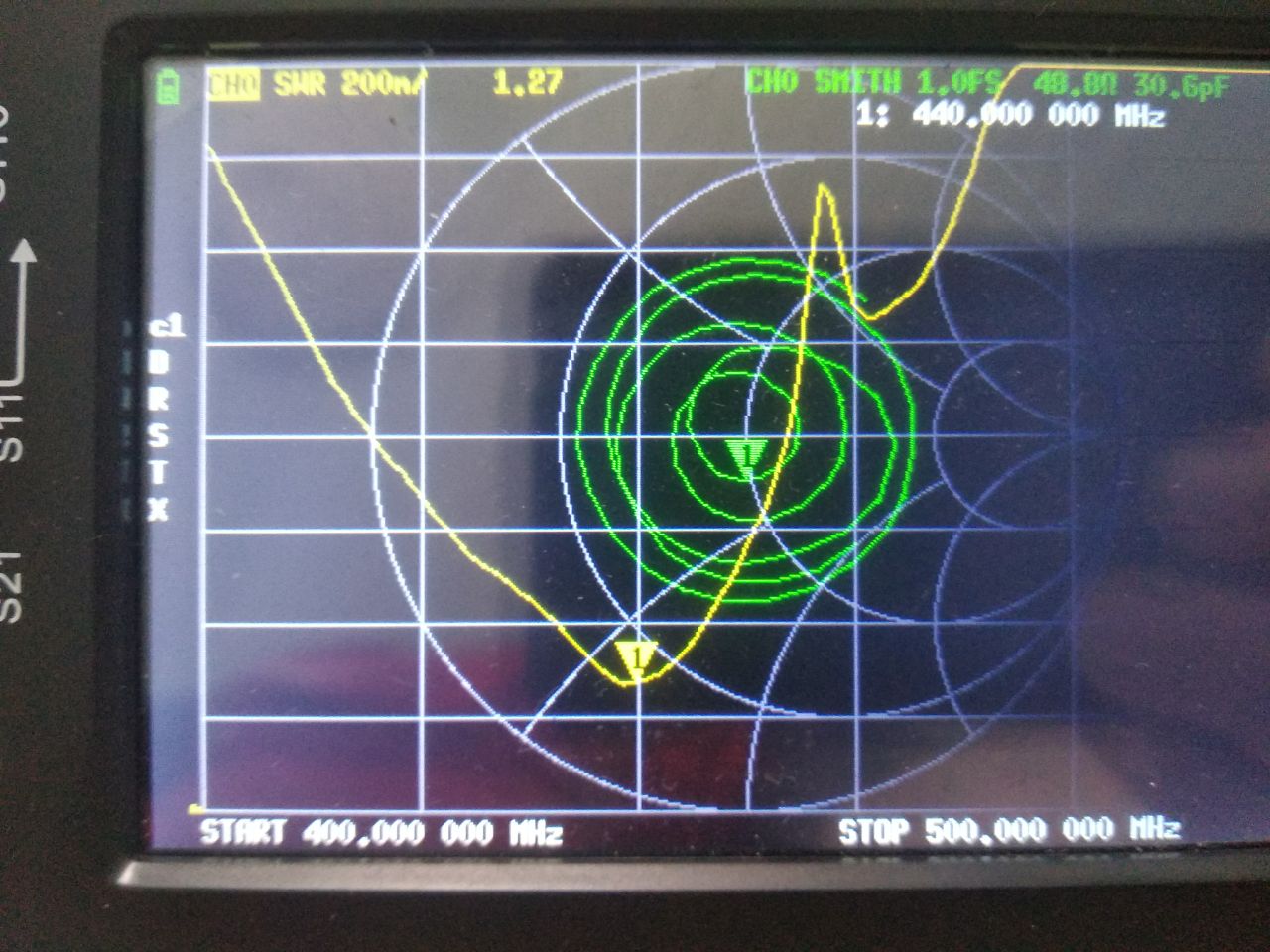

Антенна яги на 70 см, крепления те же, длина бума 1м, замеры на фото. Кабель 2м, разъём SMA.

яга-7-eee_var1.maa

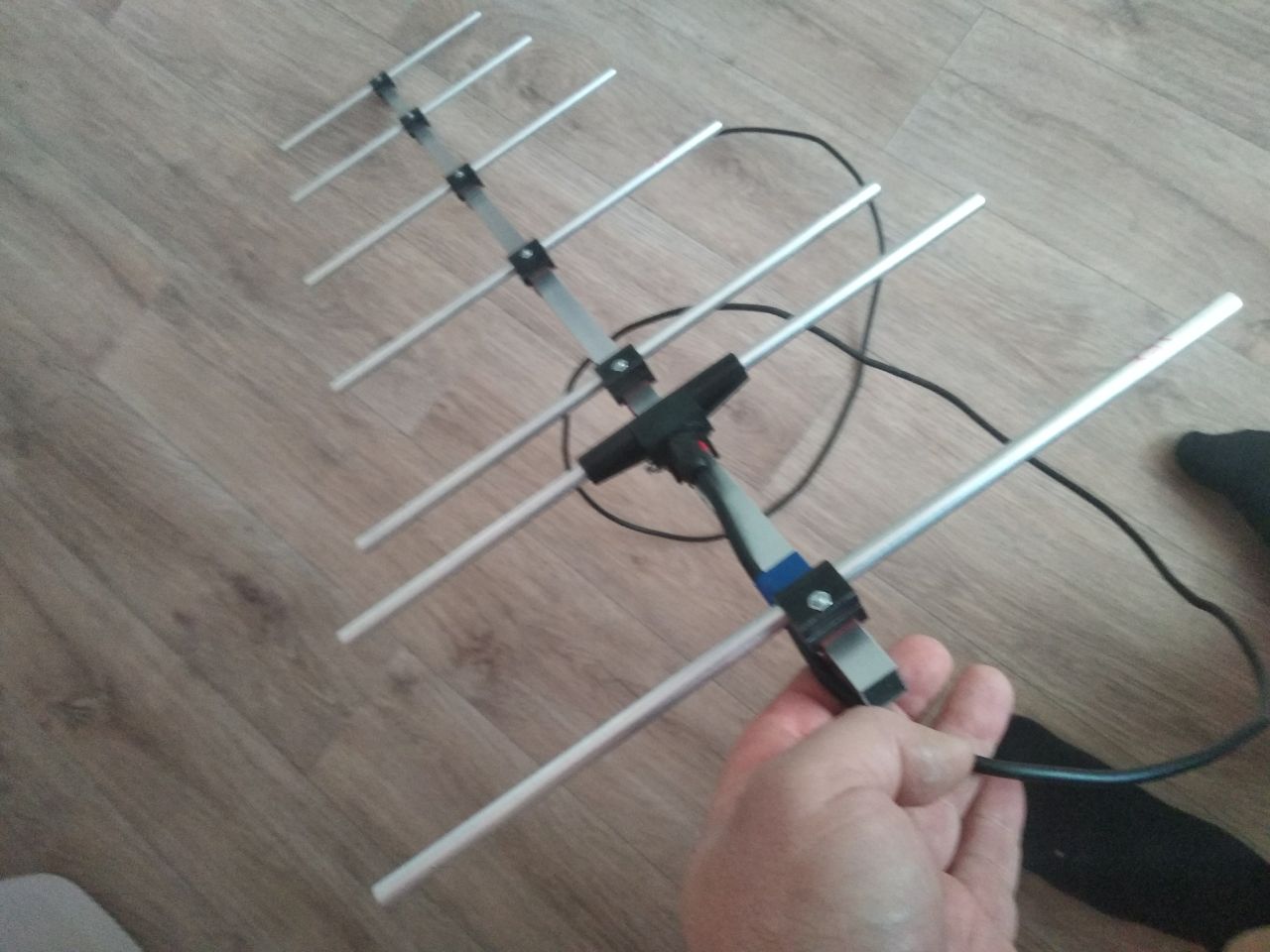

7 элементов, доработанная

яга-7-олег_сергей_eee_var3.maa

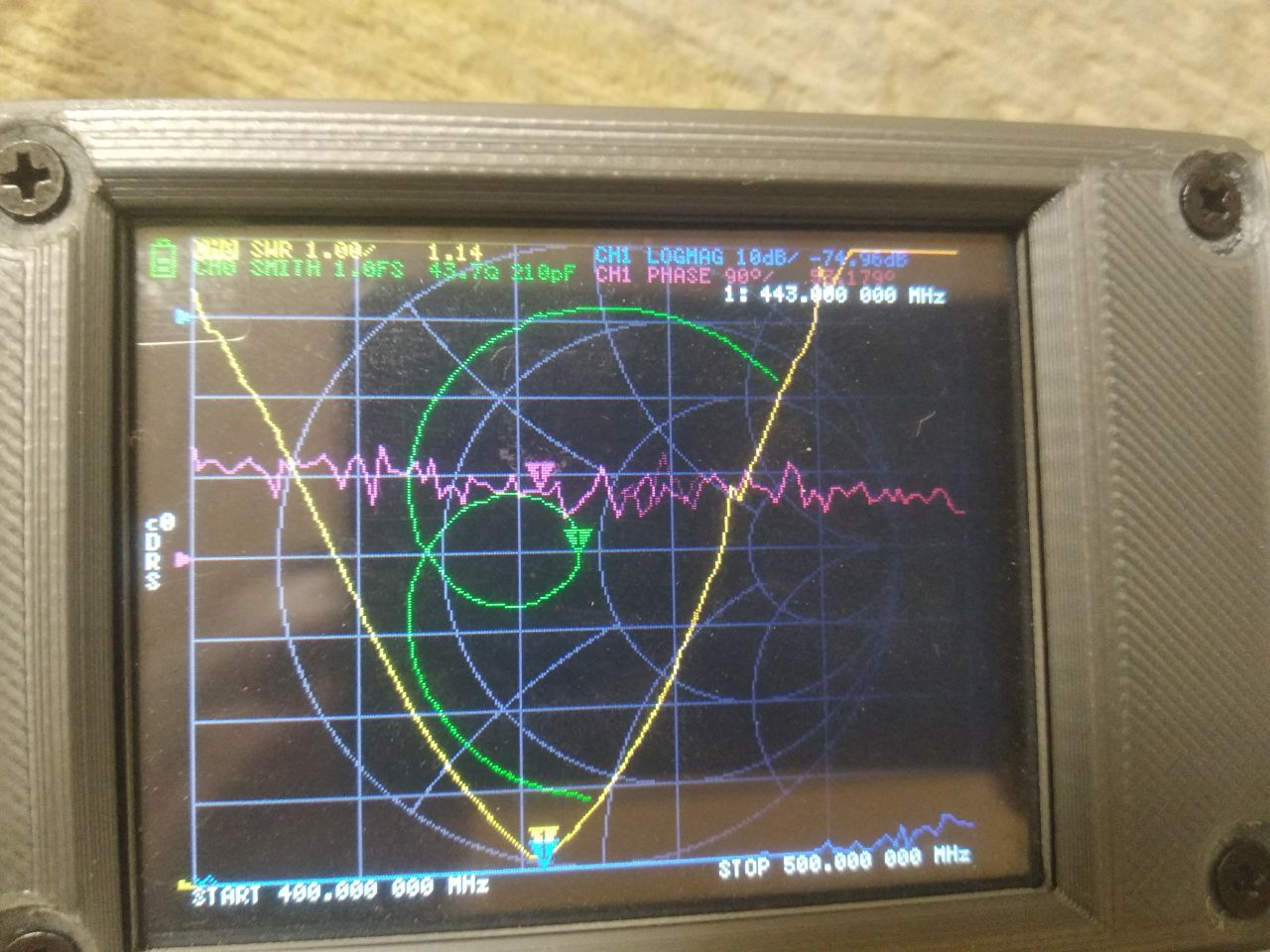

“обрезанная” до 7 элементов антенна Олега, которую выкладывал Алексей 187, под крепления Сергея3Д и 8мм трубку из Леруа. Длина бума 1м. Изготовил в металле - всё работает. Колпачки на трубки не одевать!

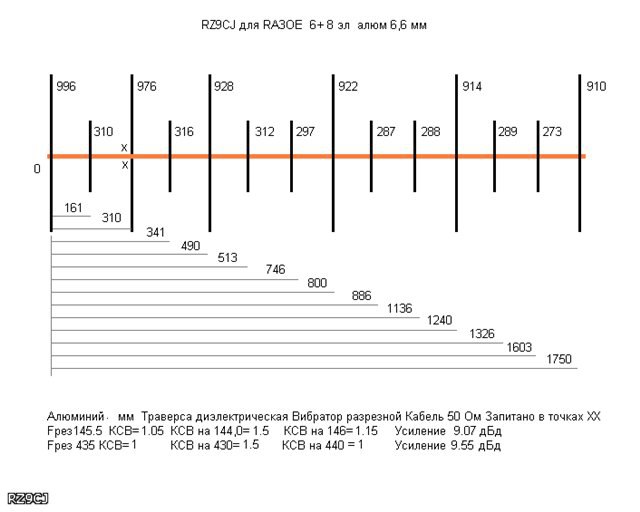

Яги на 2м

rz9cj_6_8.maa

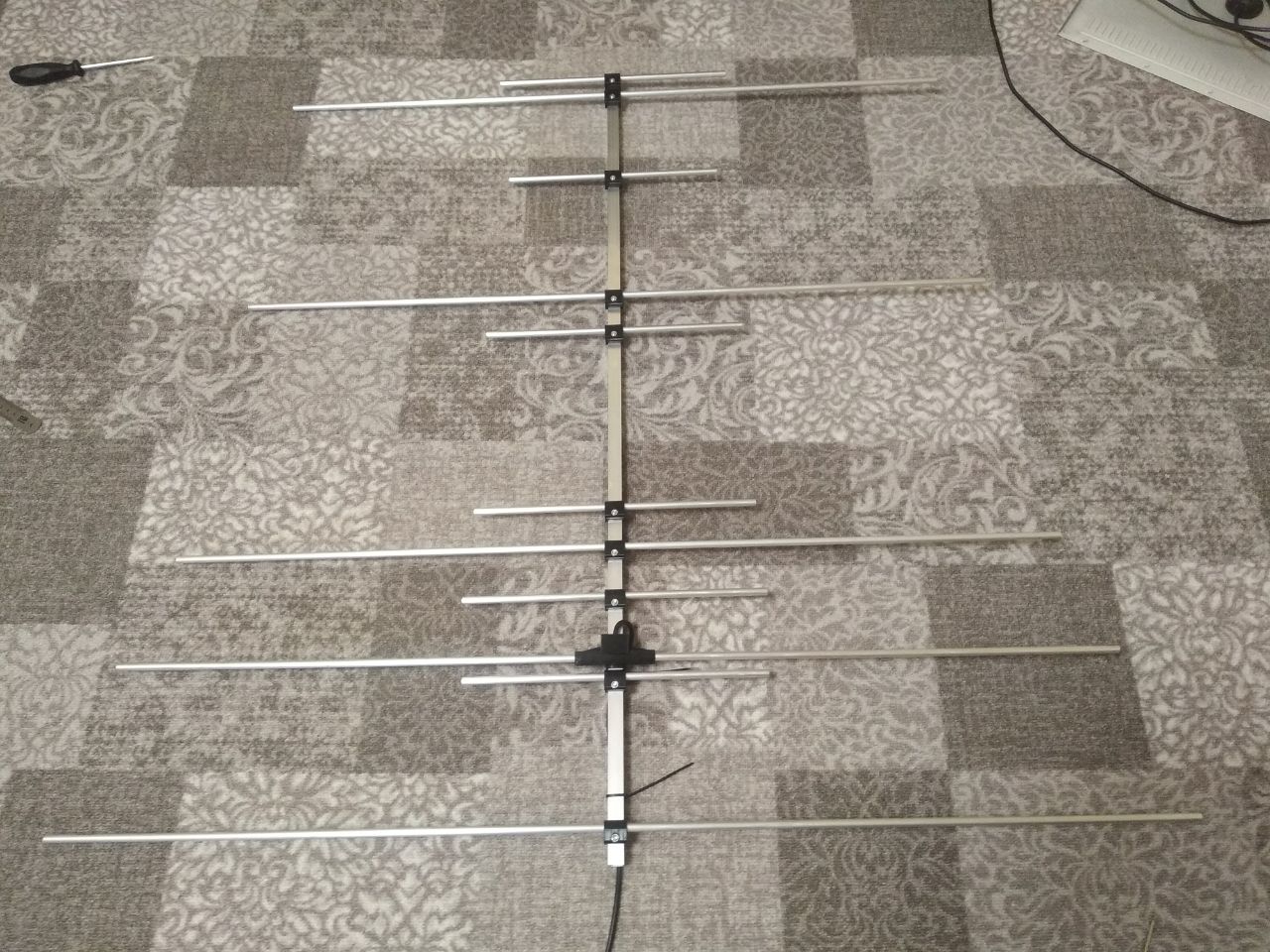

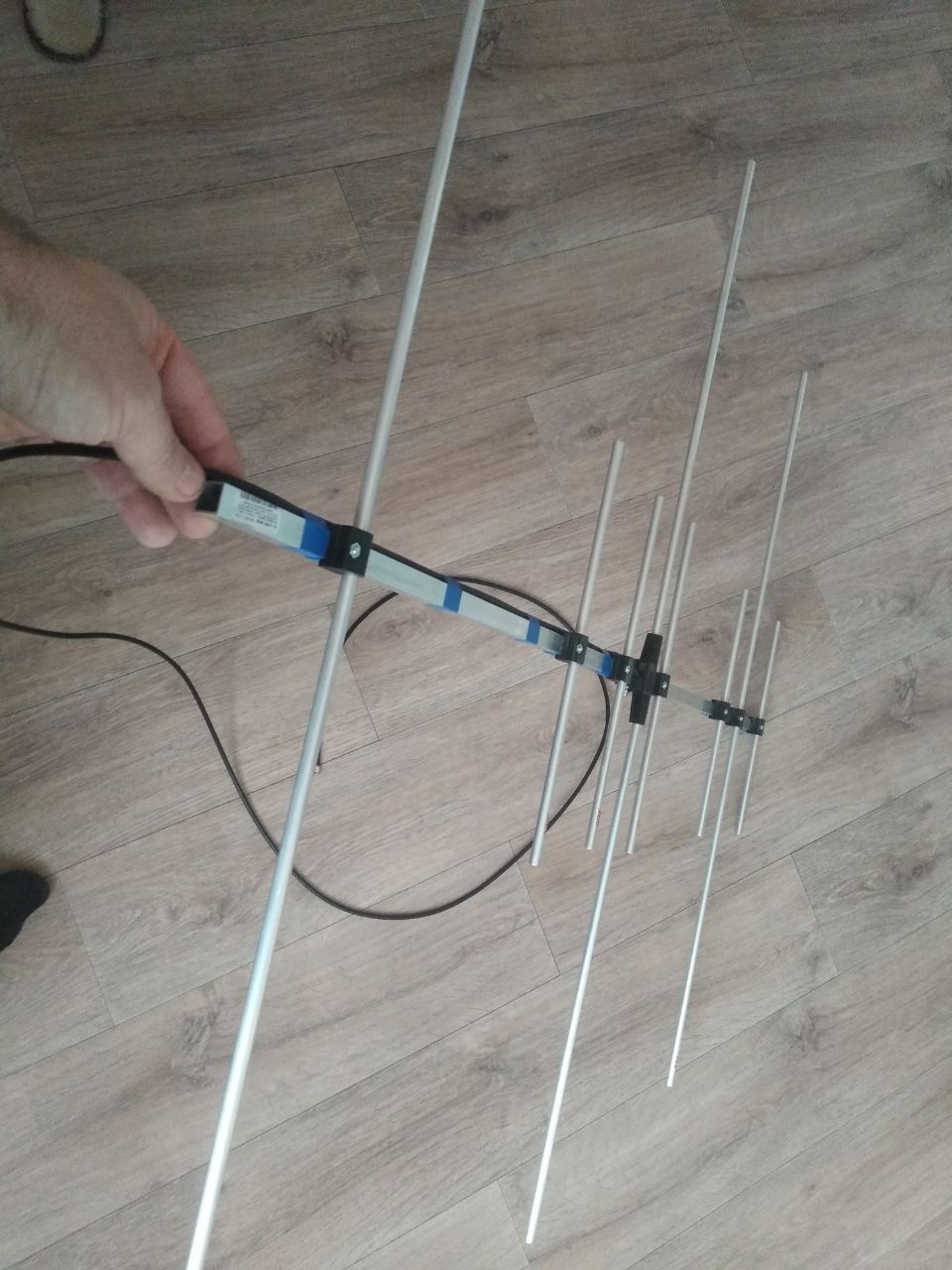

Яги 2+70

5p6_cj_2012_8mm_egor_1.maa

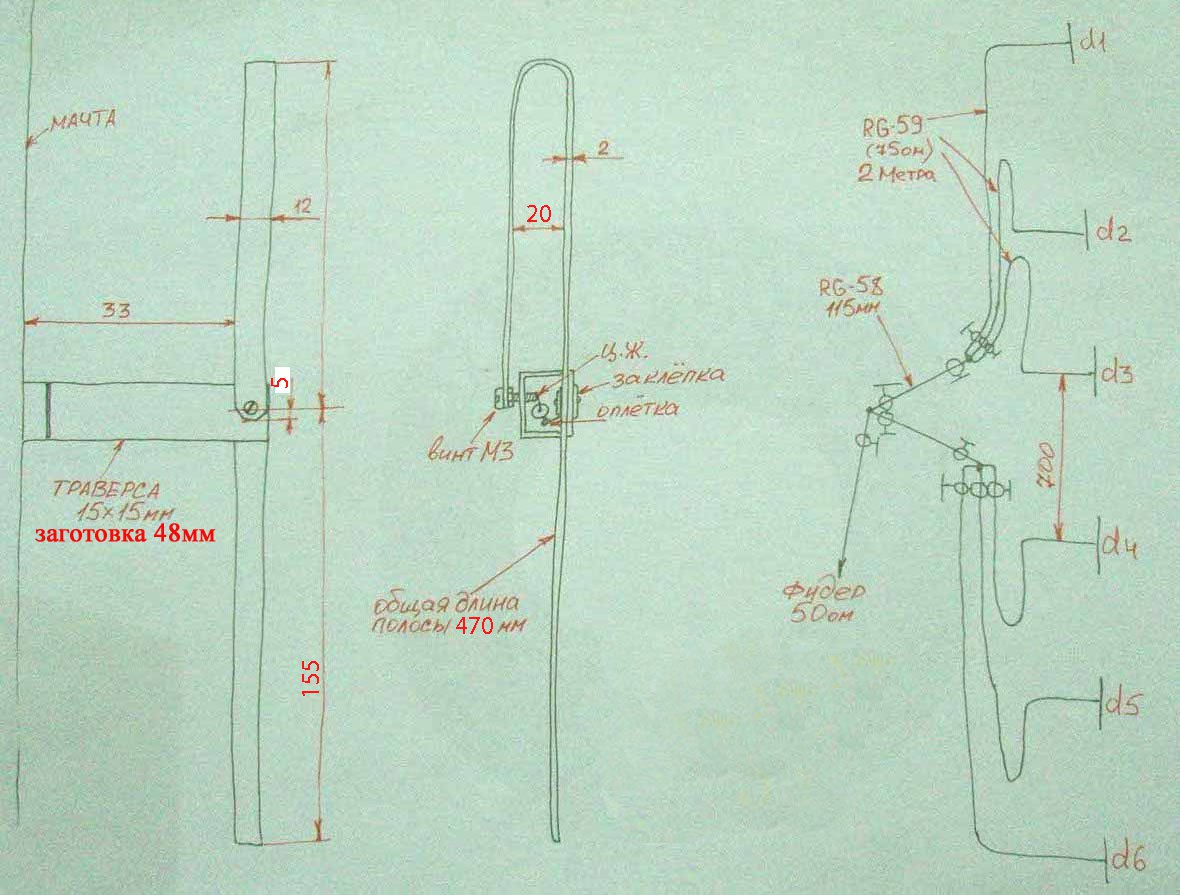

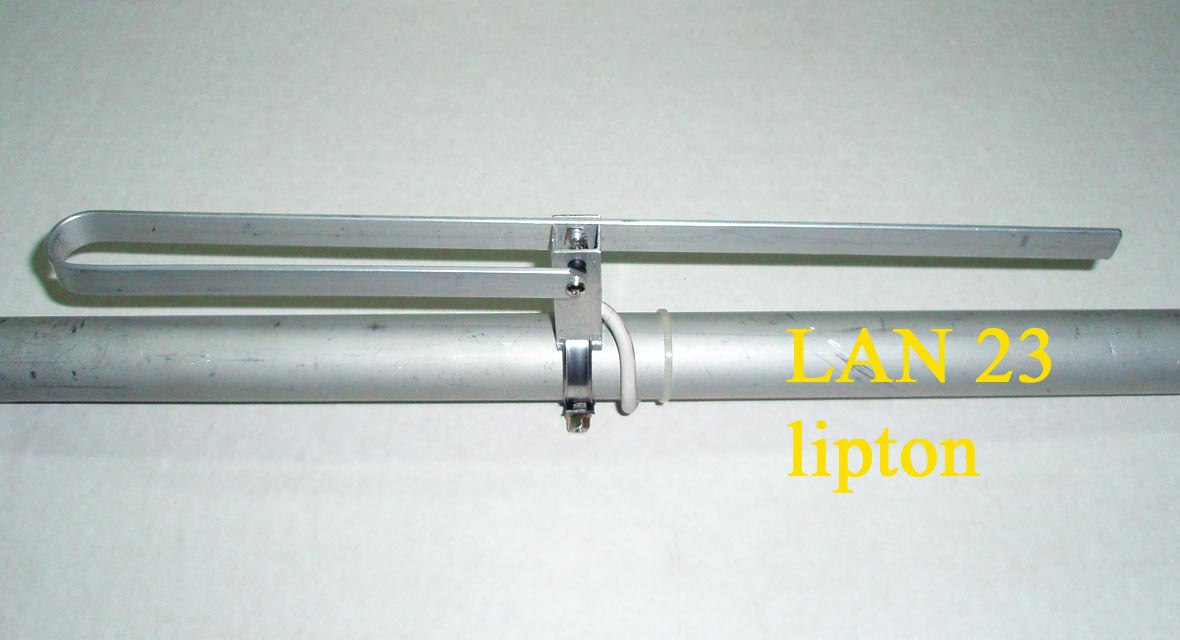

Связанные вибраторы+две яги на одной траверсе. Расчеты мои по мотивам RZ9CJ. Длина 1м, клипсы Сергей 3Д. При подключении Нановна гаснут телевизоры 😊. Первая антенна, которая зажгла всю шкалу S метра на Застоне М7 с репы.

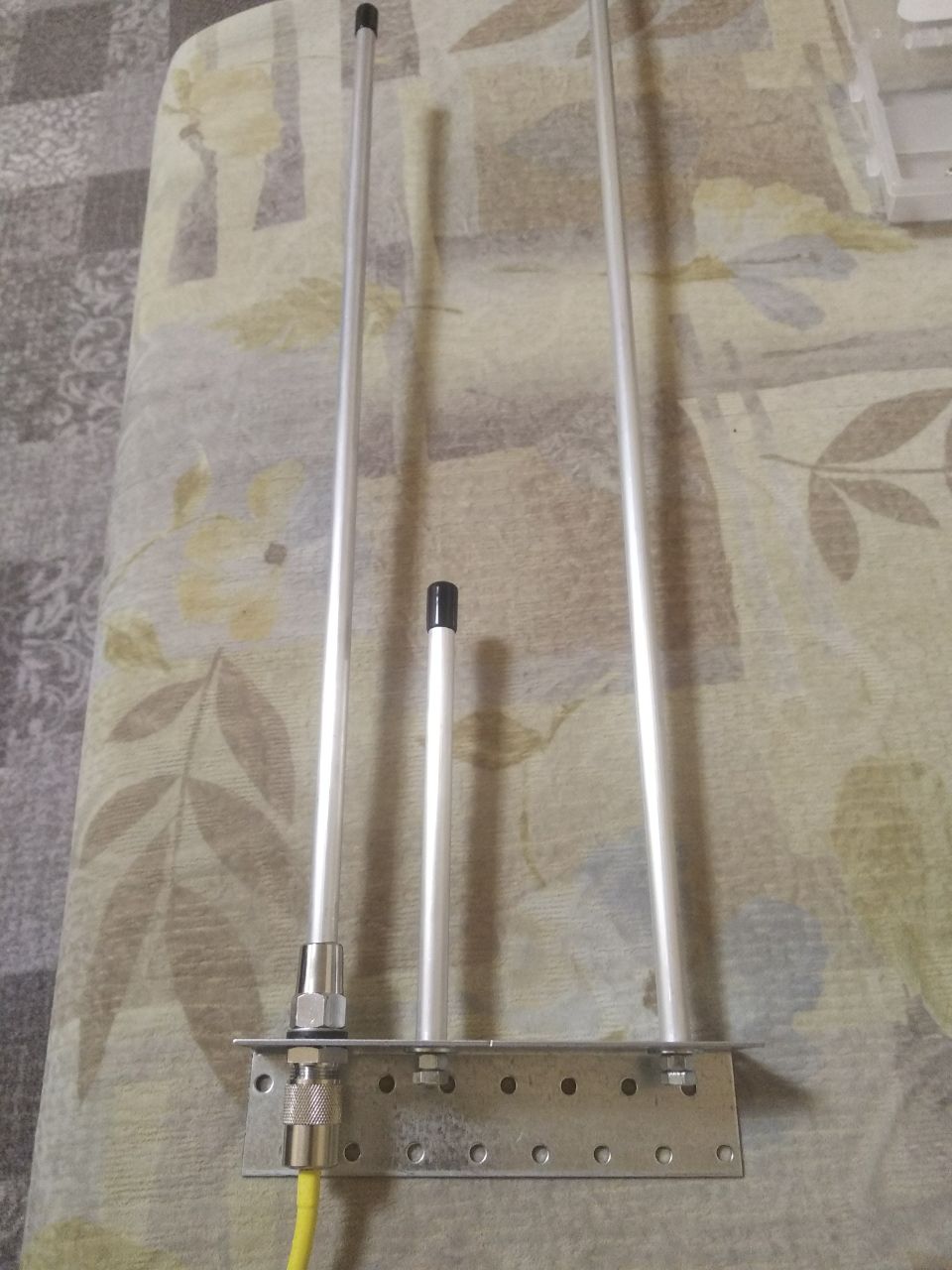

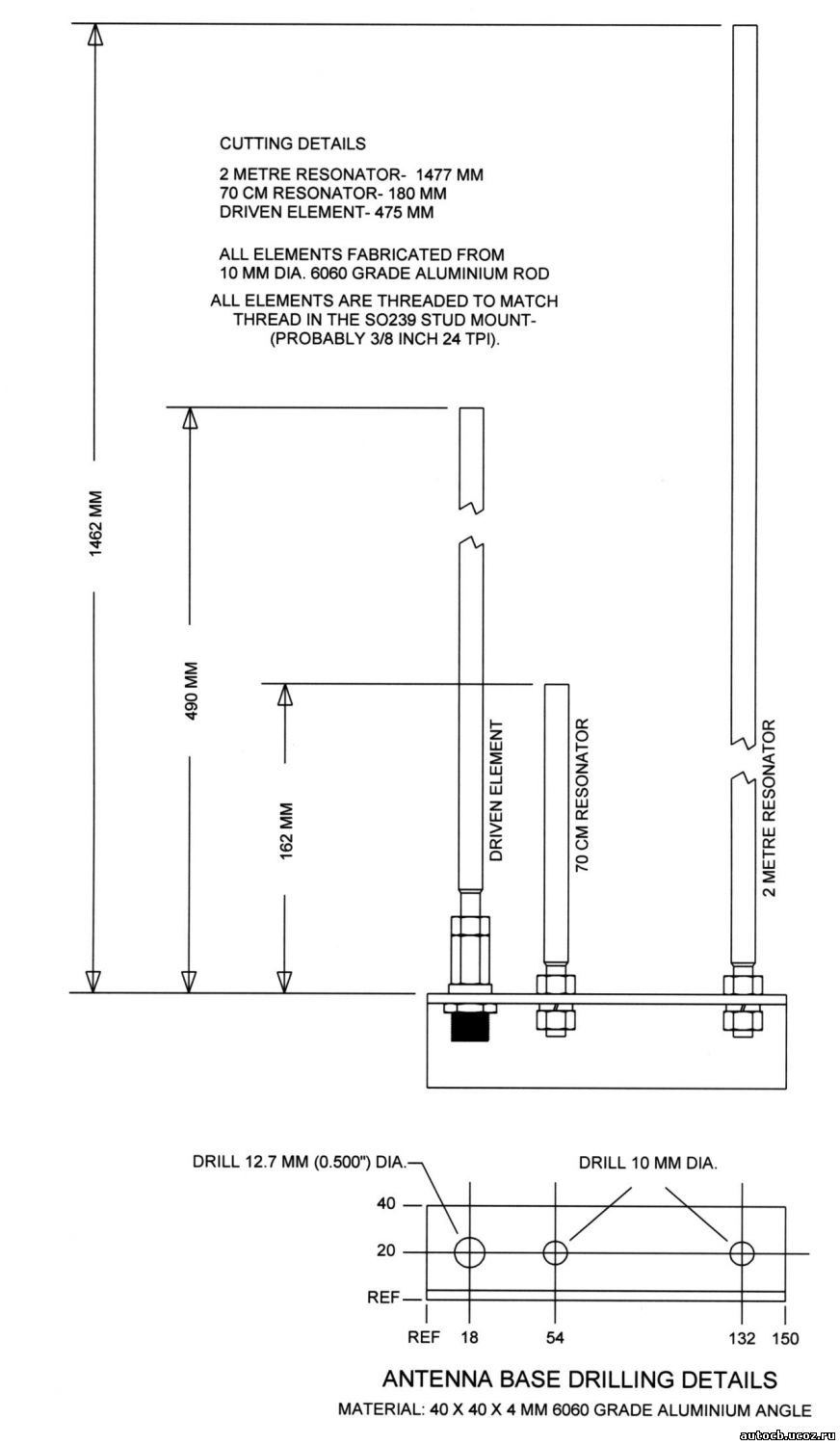

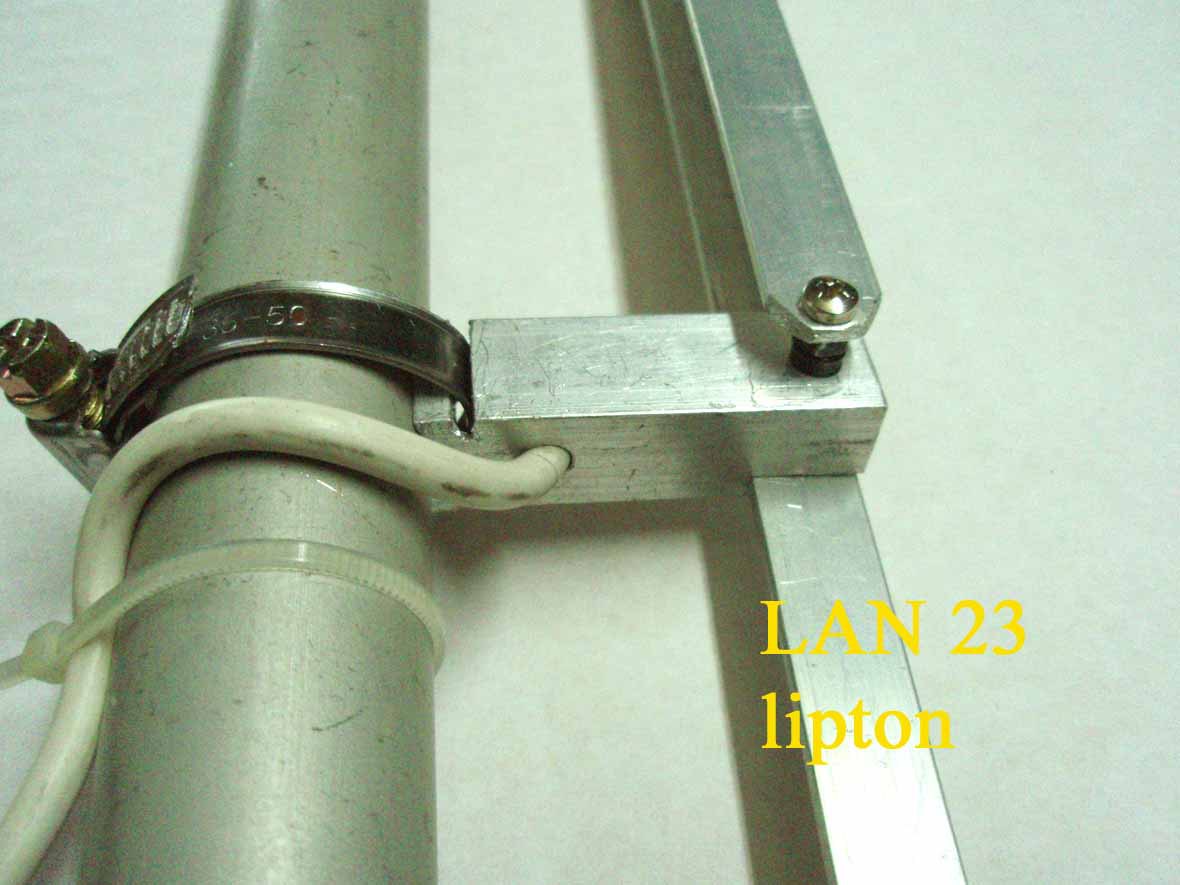

Open stub J-антенна

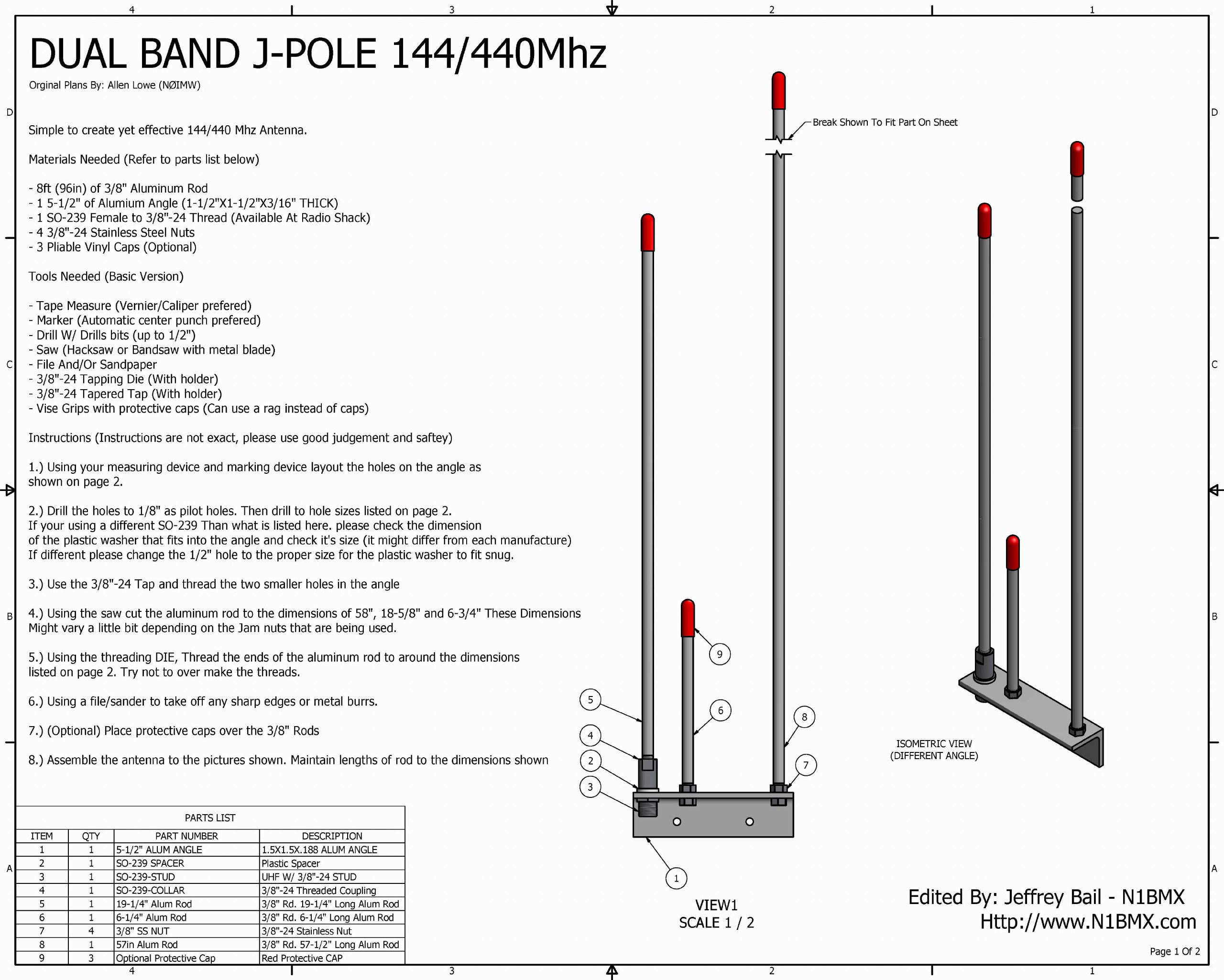

Сделал Open stub j антенну. Работает, резонансы на месте.

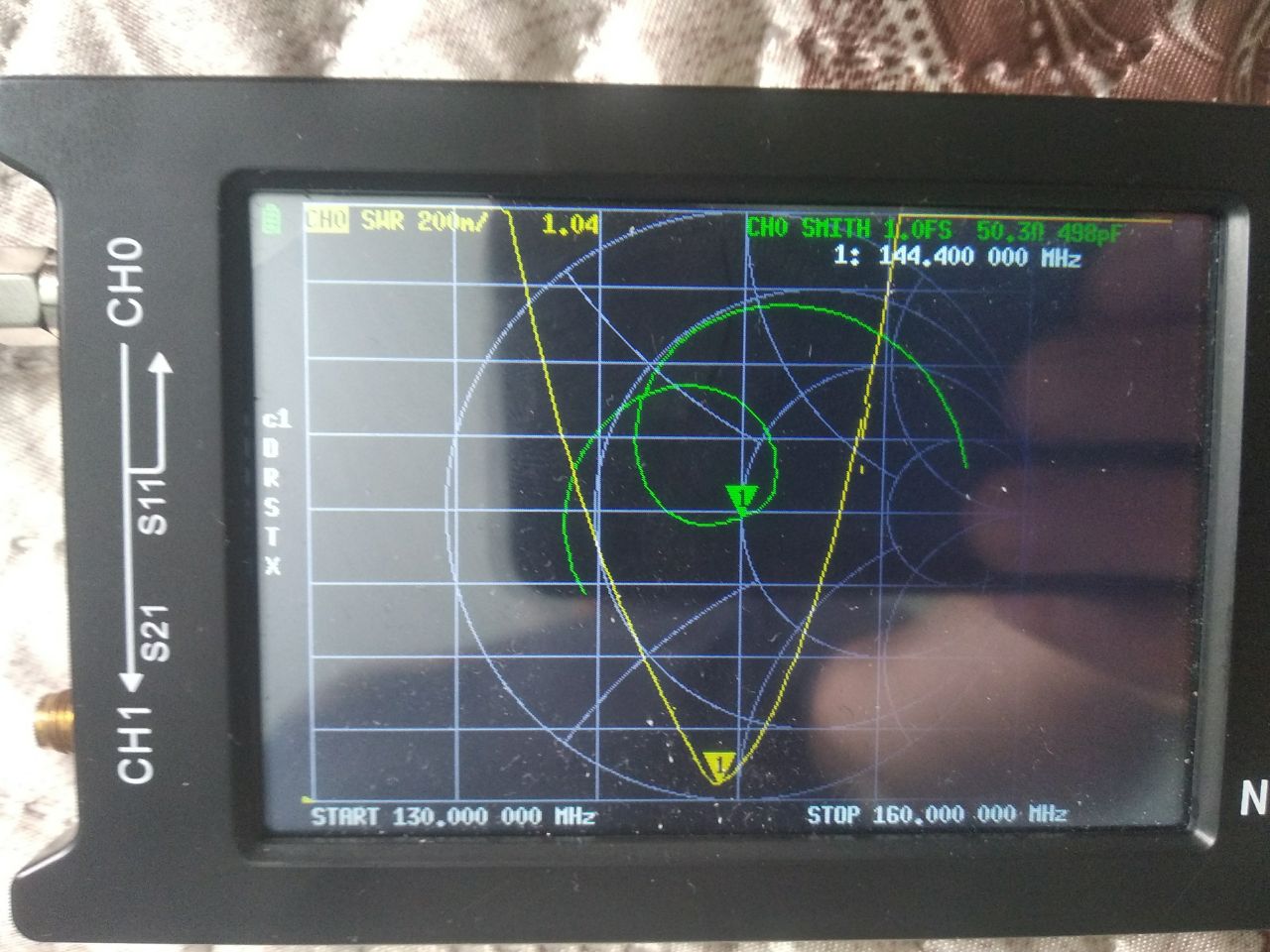

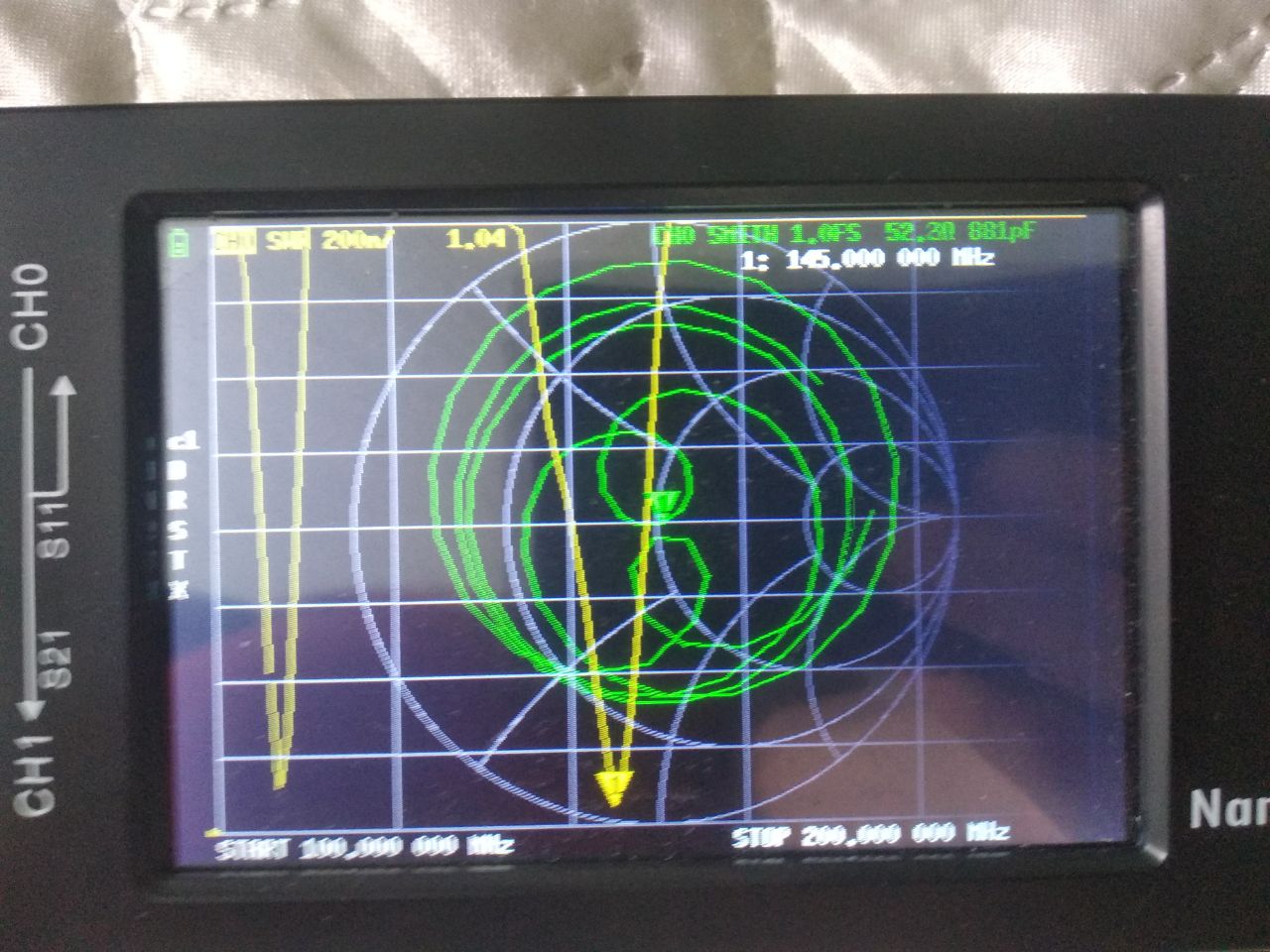

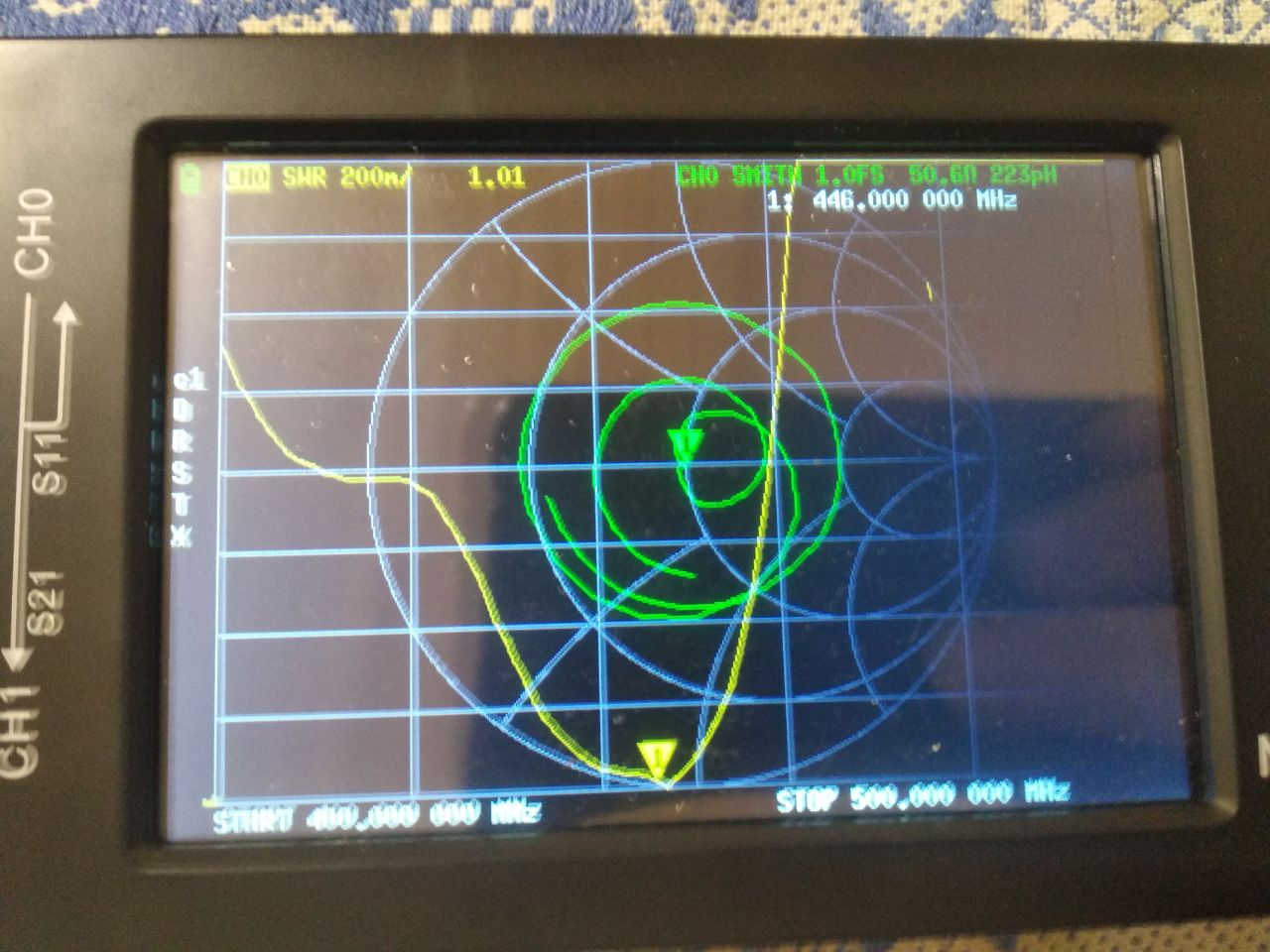

На крышу не выносил, но в комнате авиа на 128 принимает. По наноВНА КСВ на 145 1.2, на 440 -1,15. Самое главное - ей не нужны притивовесы.

Можно легко закрепить на балконе. Из плюсов ещё - слабо влияют окружающие предметы на неё, резонансы стоят как вкопанные.

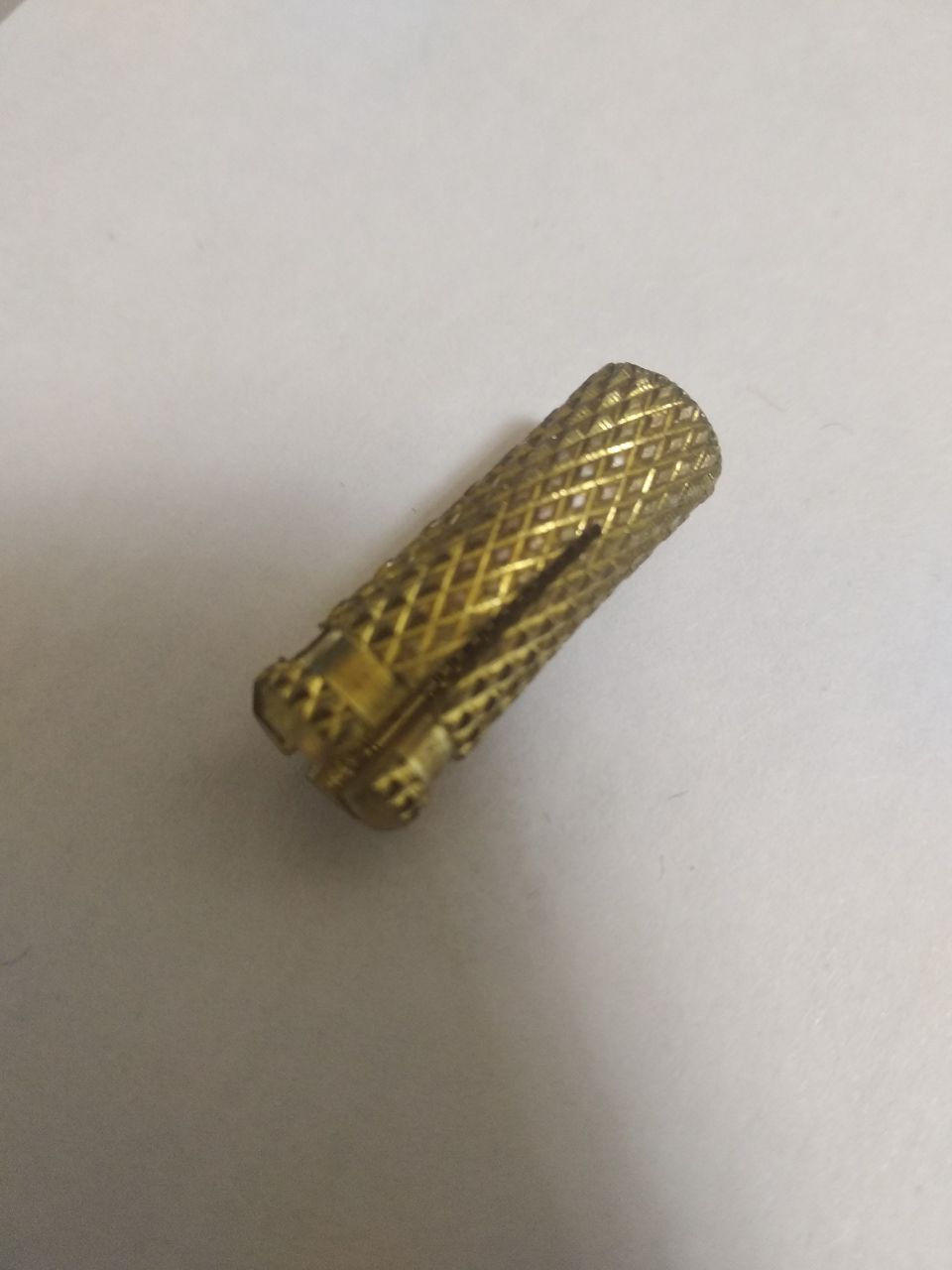

В трубке вот такие анкера, а в них болт на м6

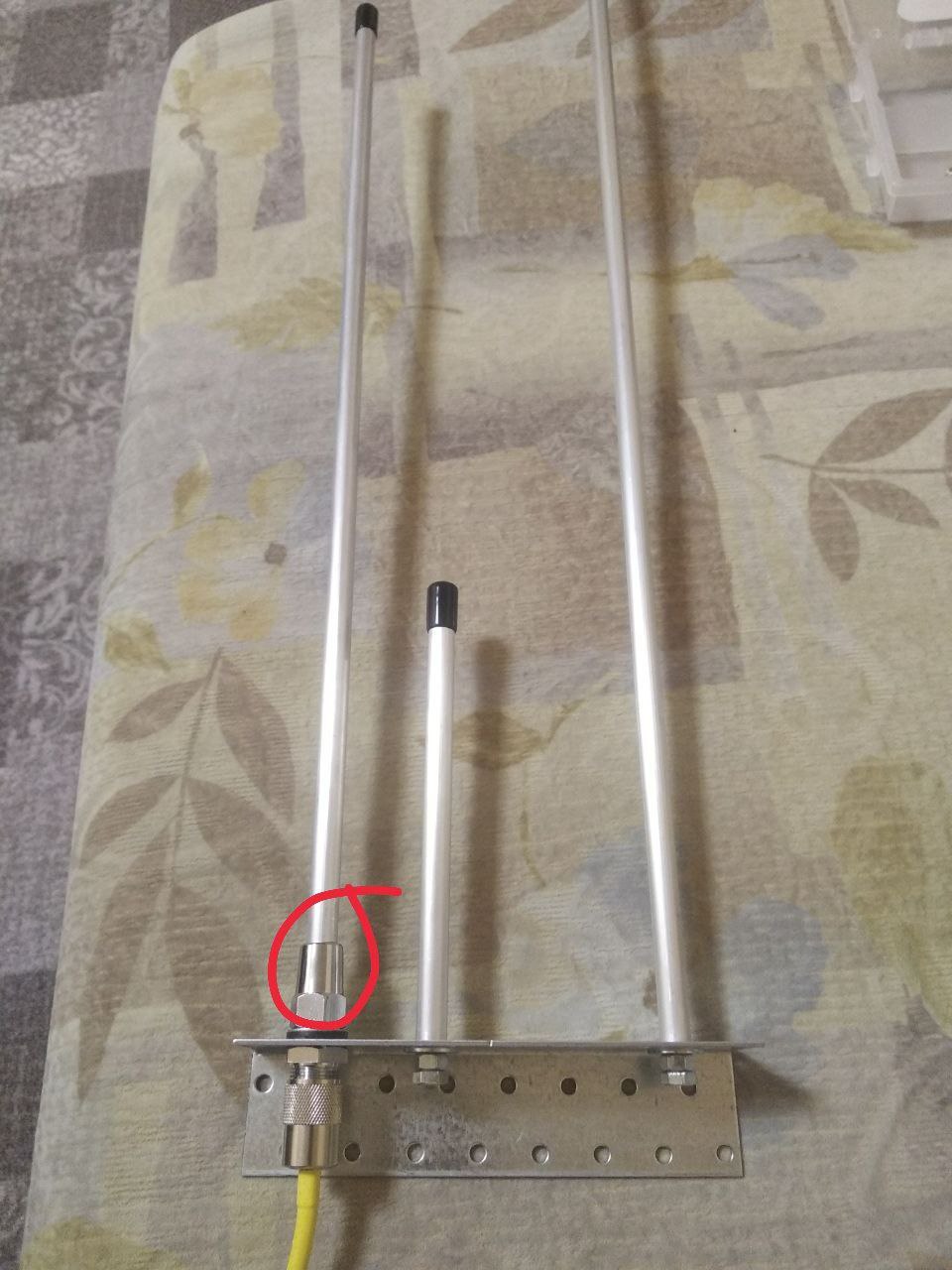

Вот тут штырь изолирован от основания и запитан от центральной жилы. Узел заказан с Али https://aliexpress.ru/item/4000761036969.html?sku_id=10000007563419817
