Коллекция конструкций антенн от Олега 841

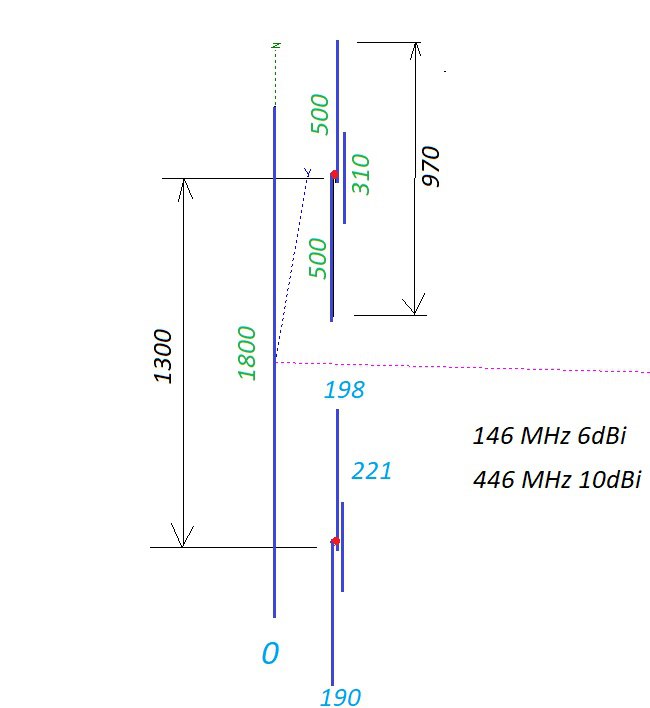

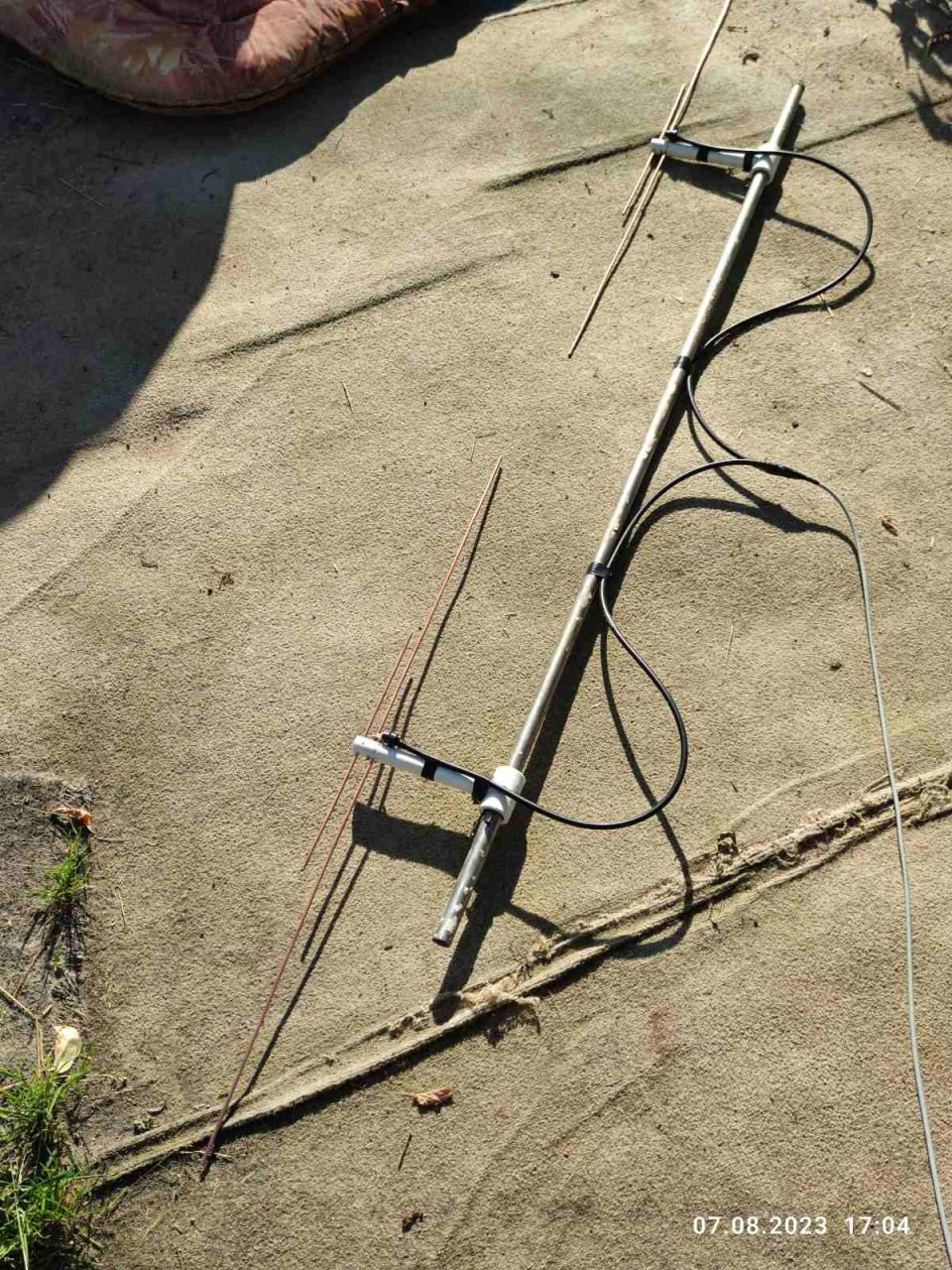

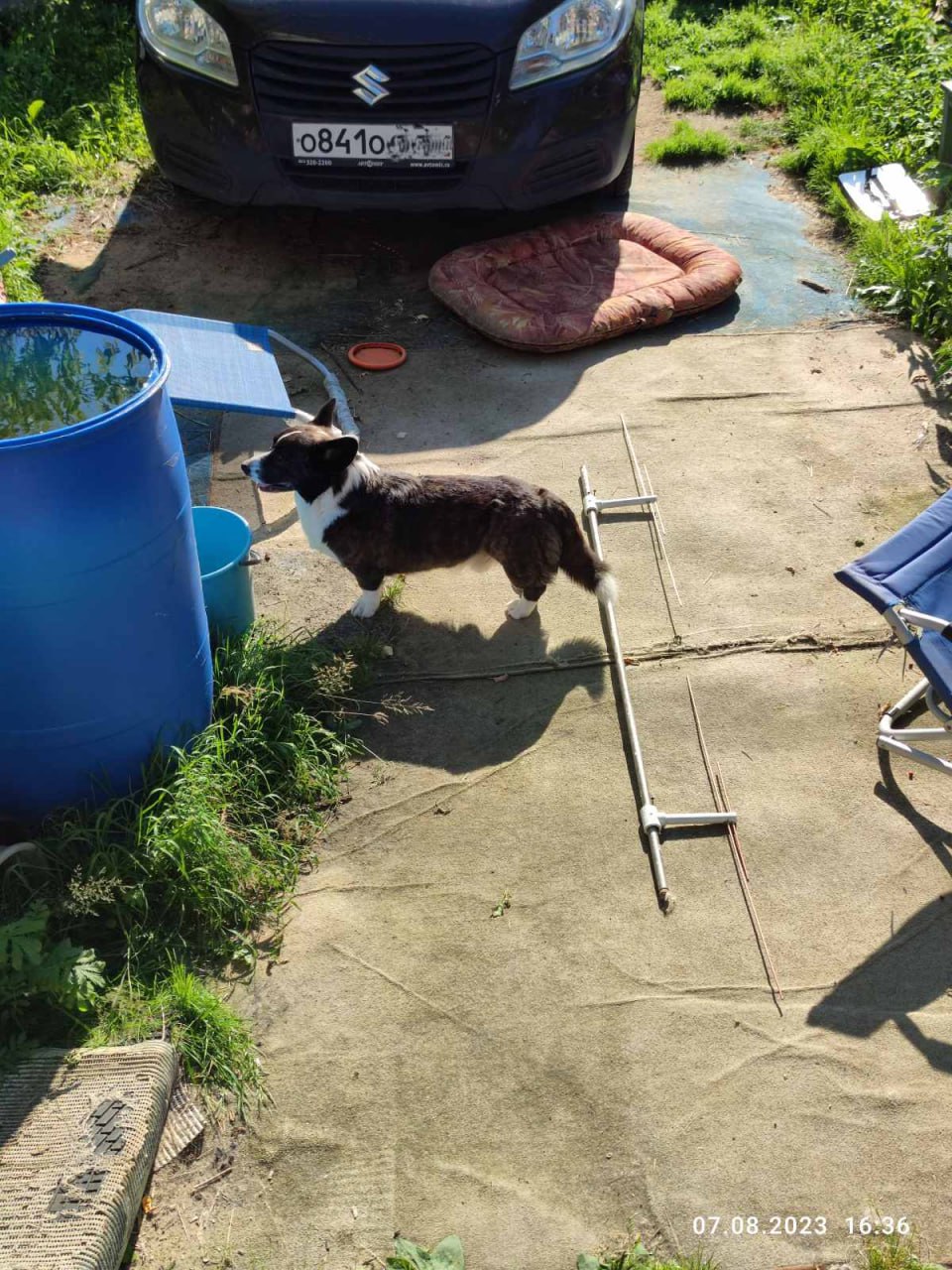

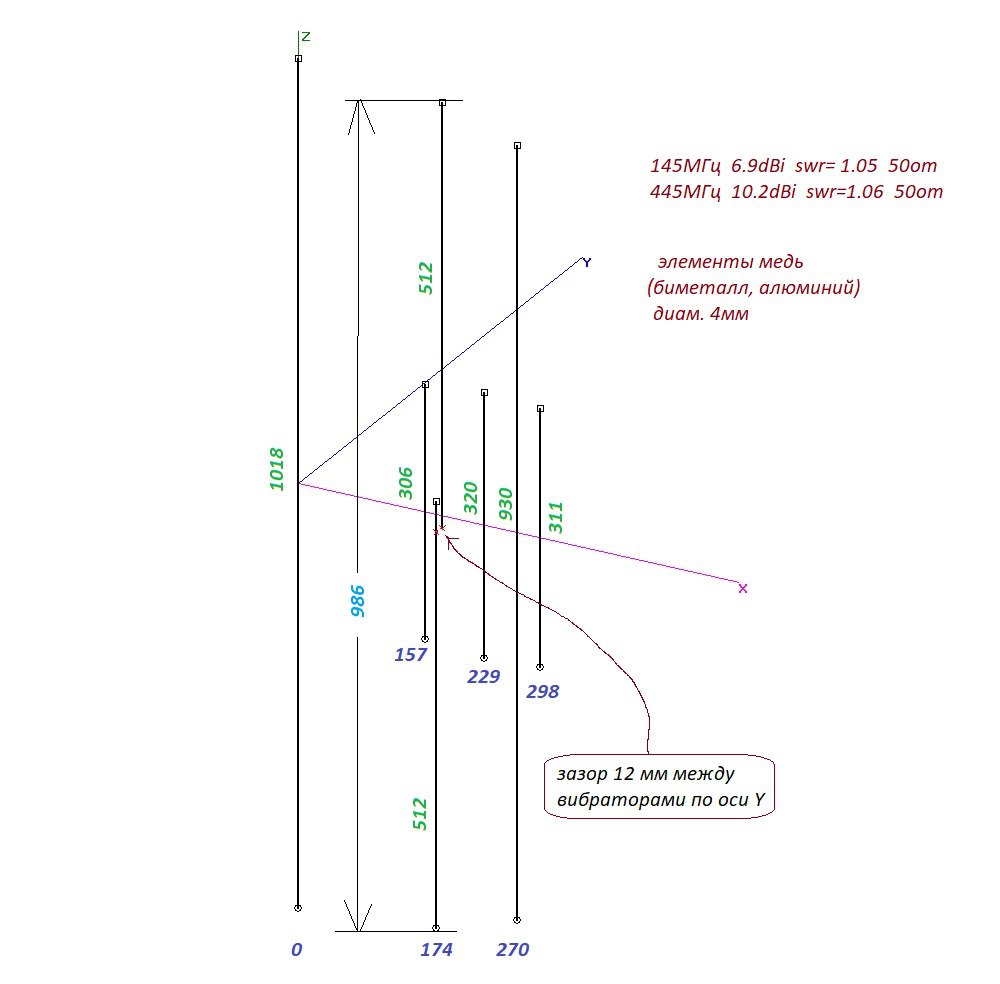

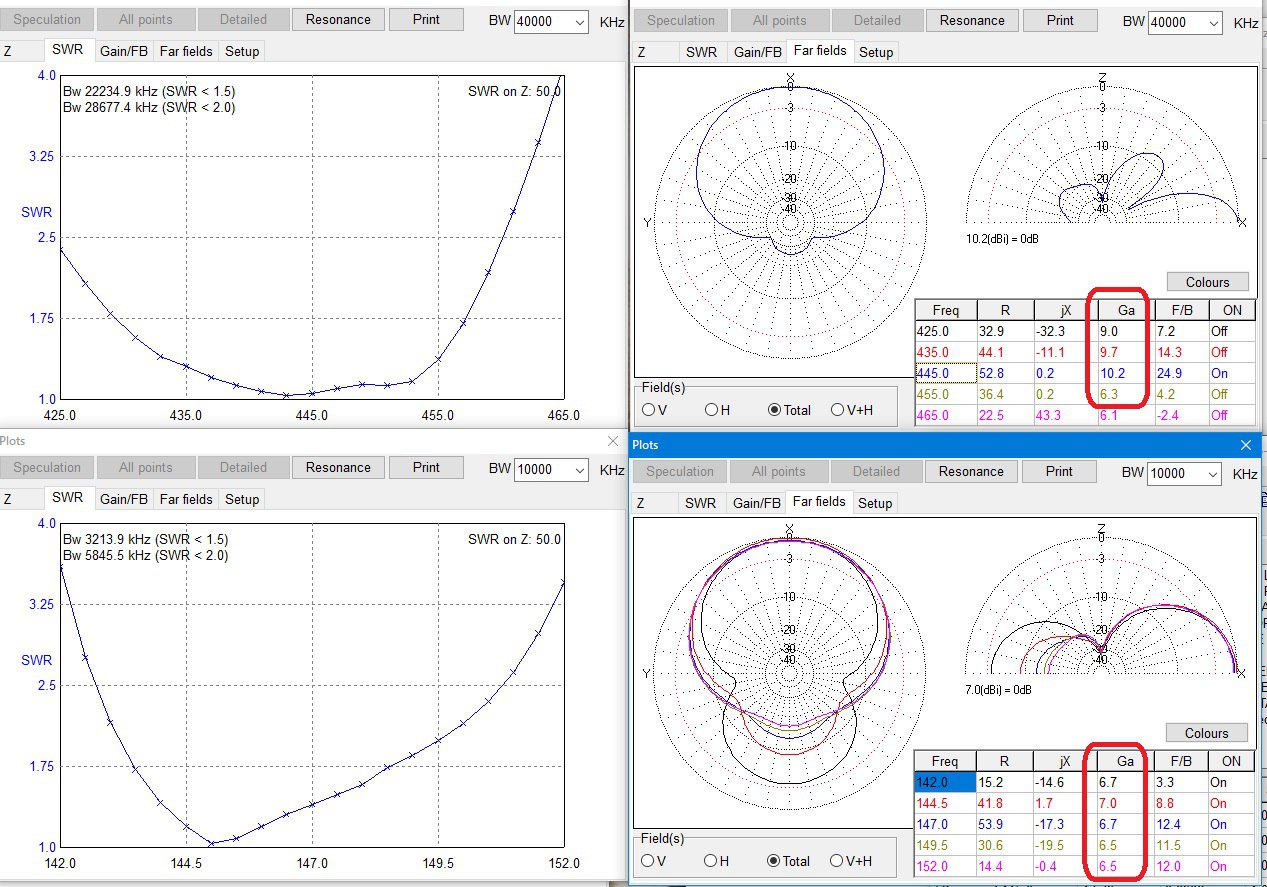

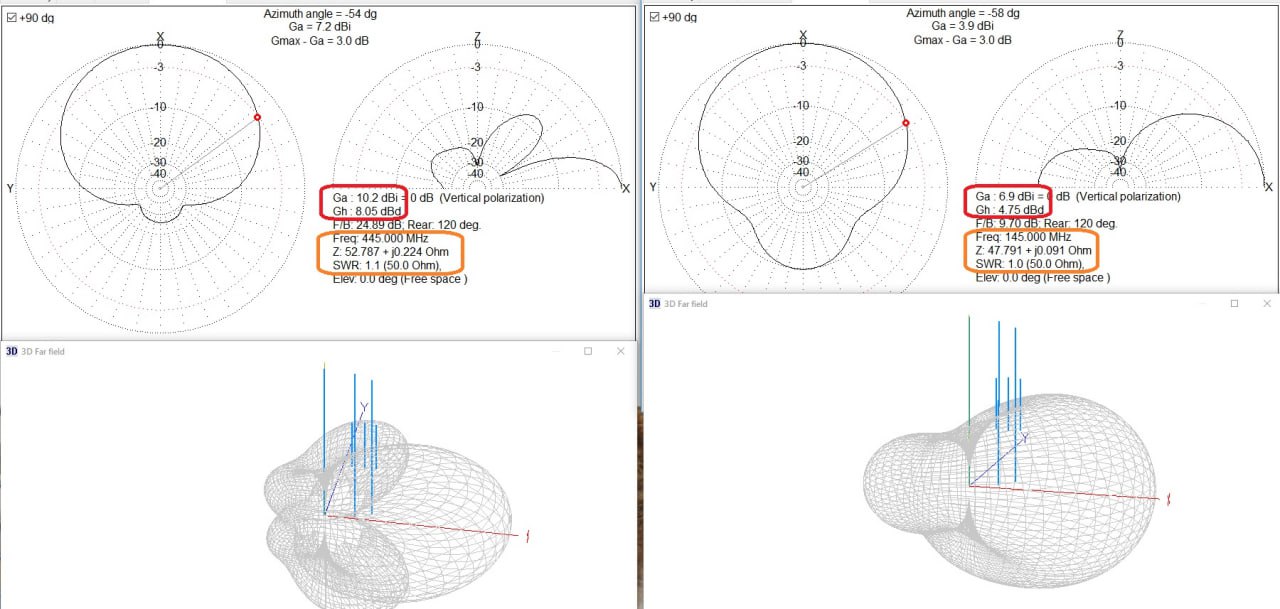

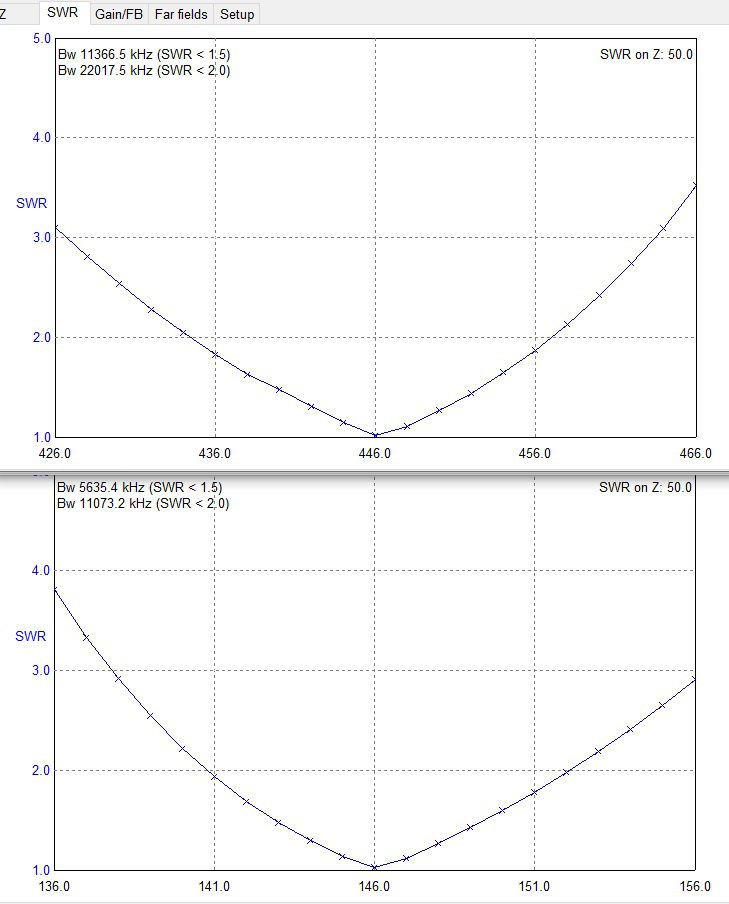

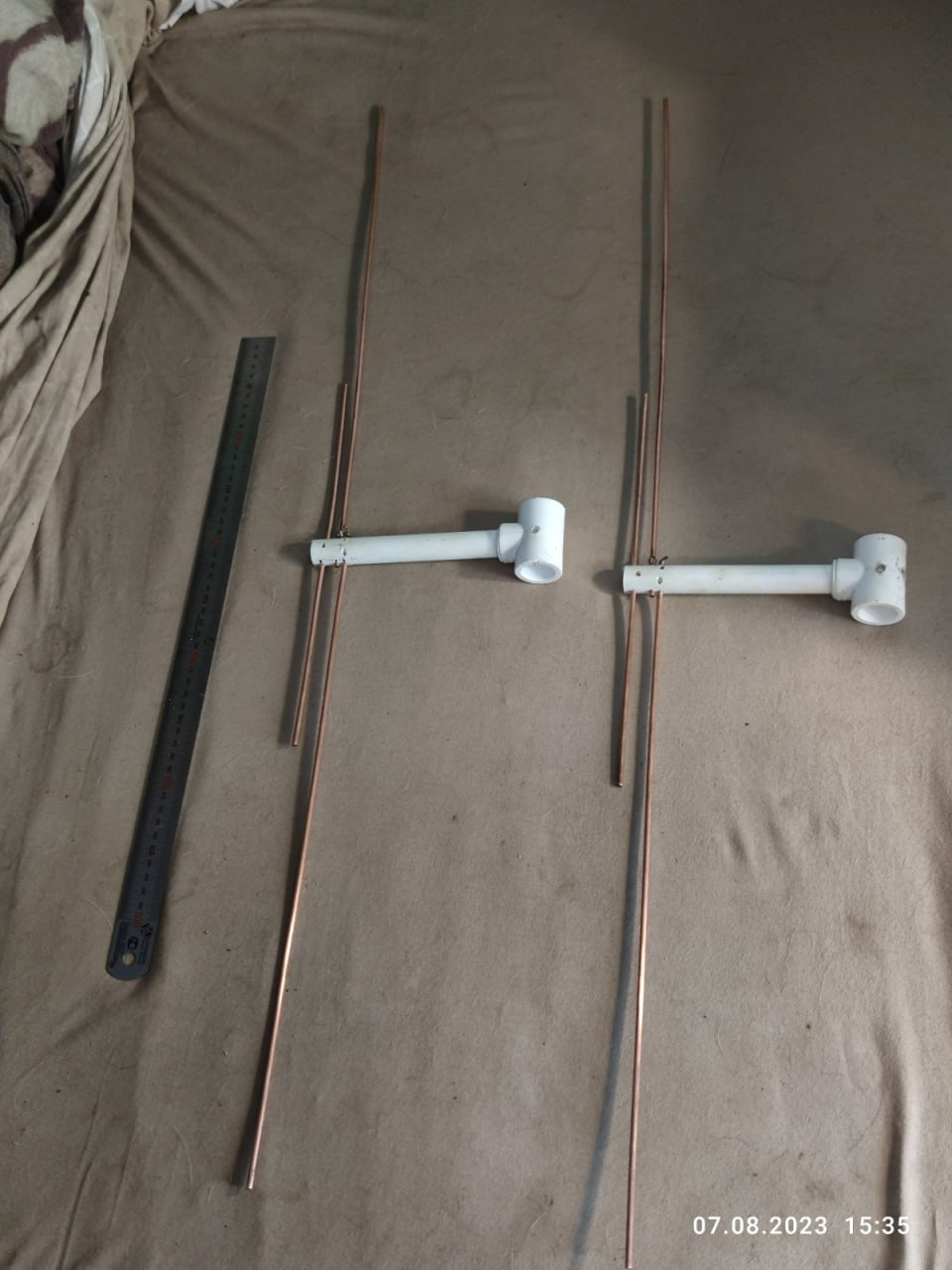

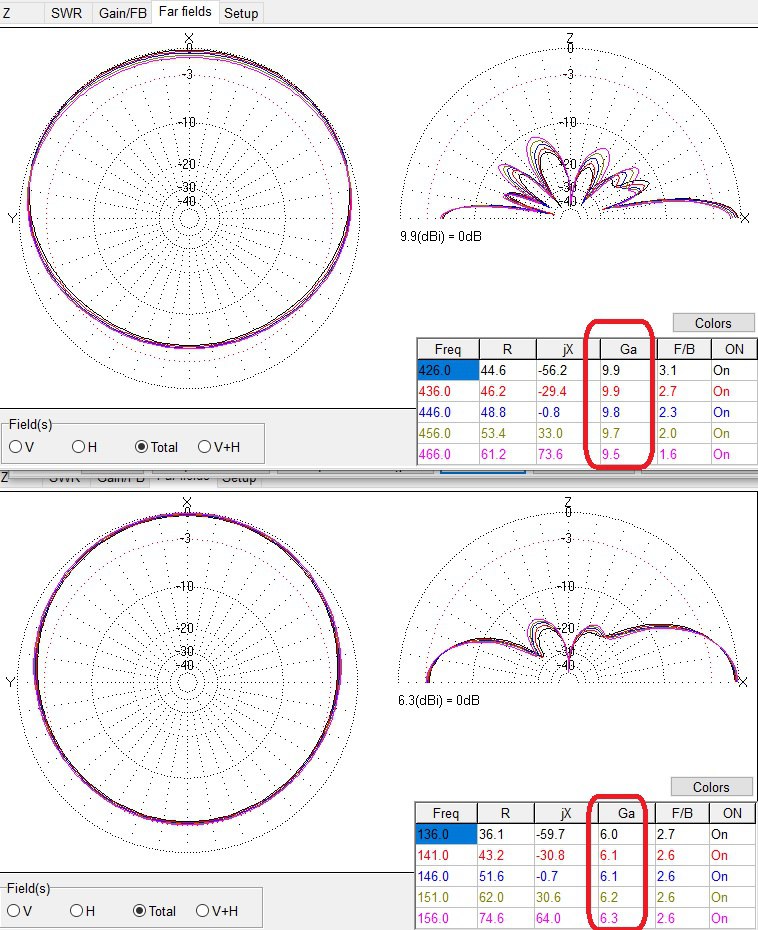

3+3 элемента 145Мгц 445Мгц
Материал - Медь, алюминий, трубки, омедненная сталь, не принципиально. Диаметр 3-6 мм.
Перед точками подключения к плечам вибратора не вредно на фидер надеть 2-3 ферритовые защёлки. Для симметрирования (запирания токов по внеш. стороне оплётки кабеля).

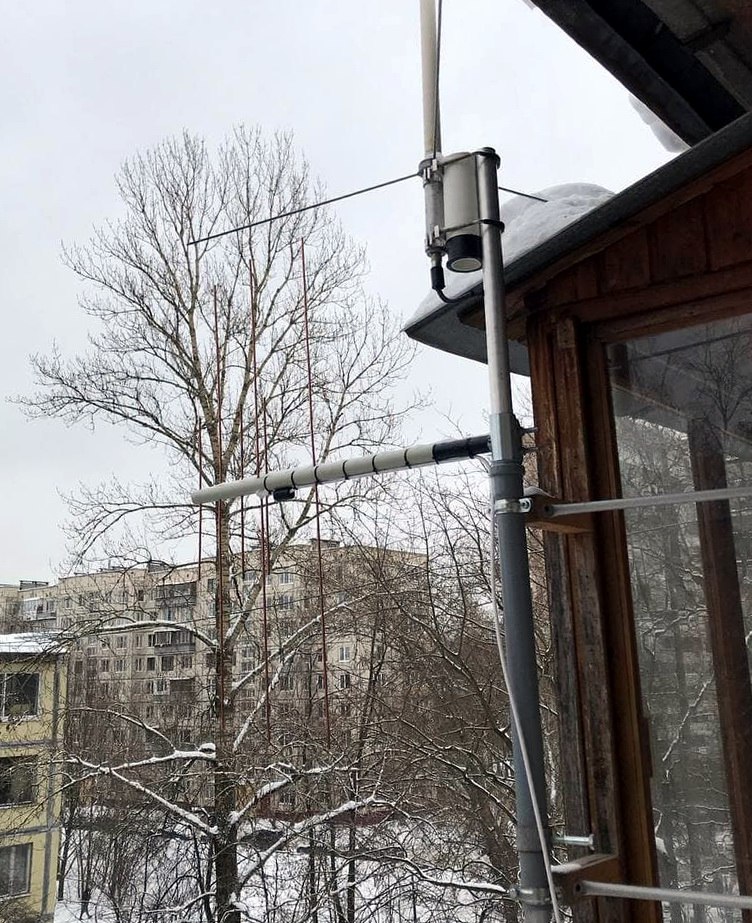

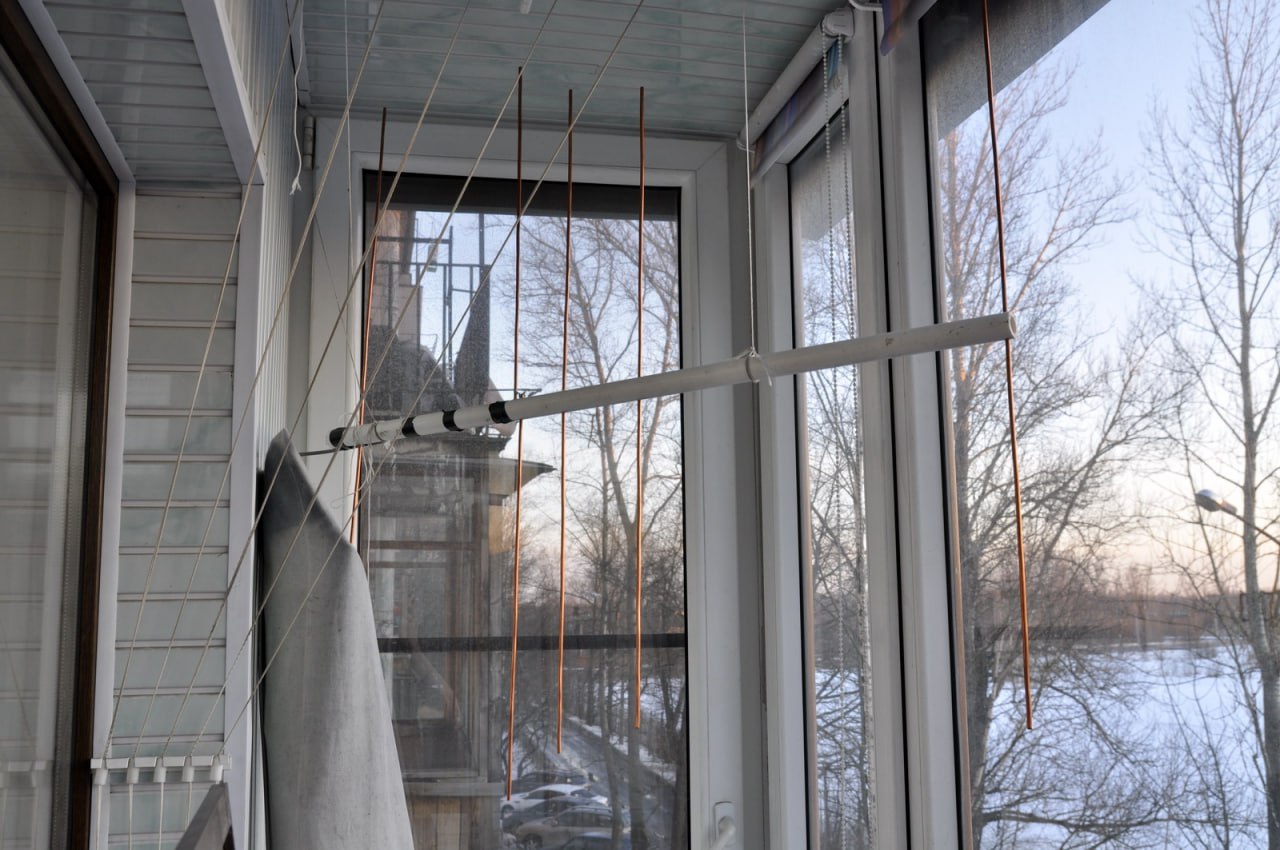

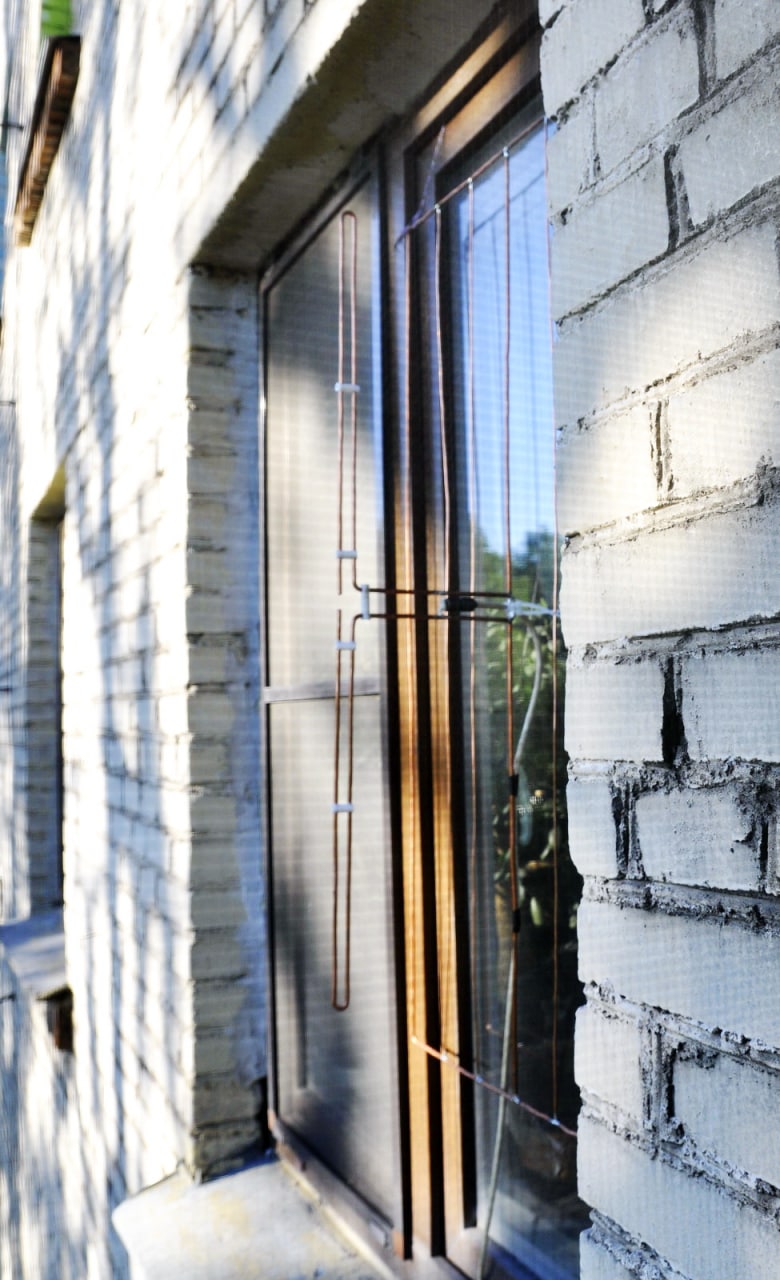

Внутри балкона можно просто подвесить на верёвочках, при этом удобно настраивать по направлению.

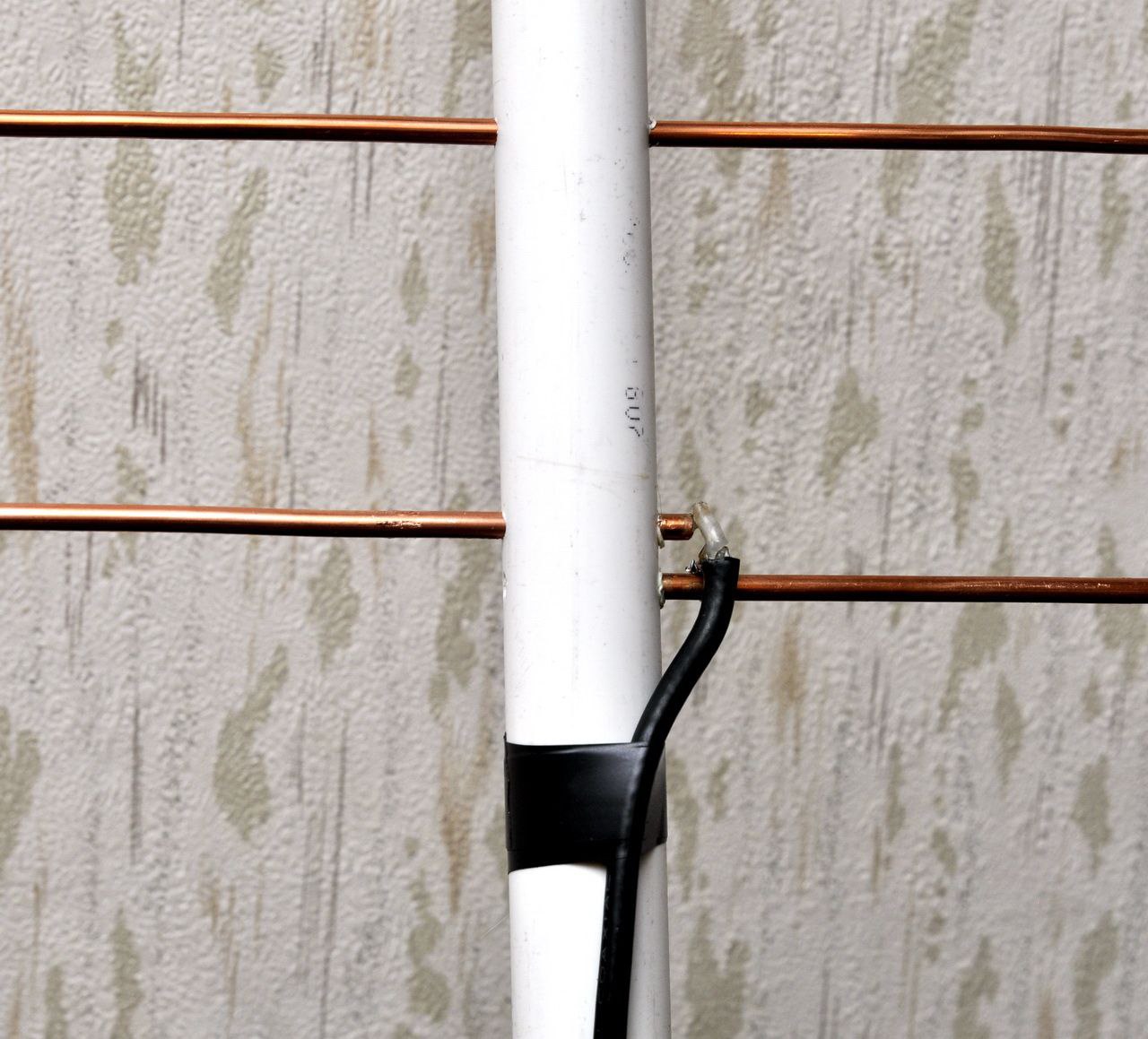

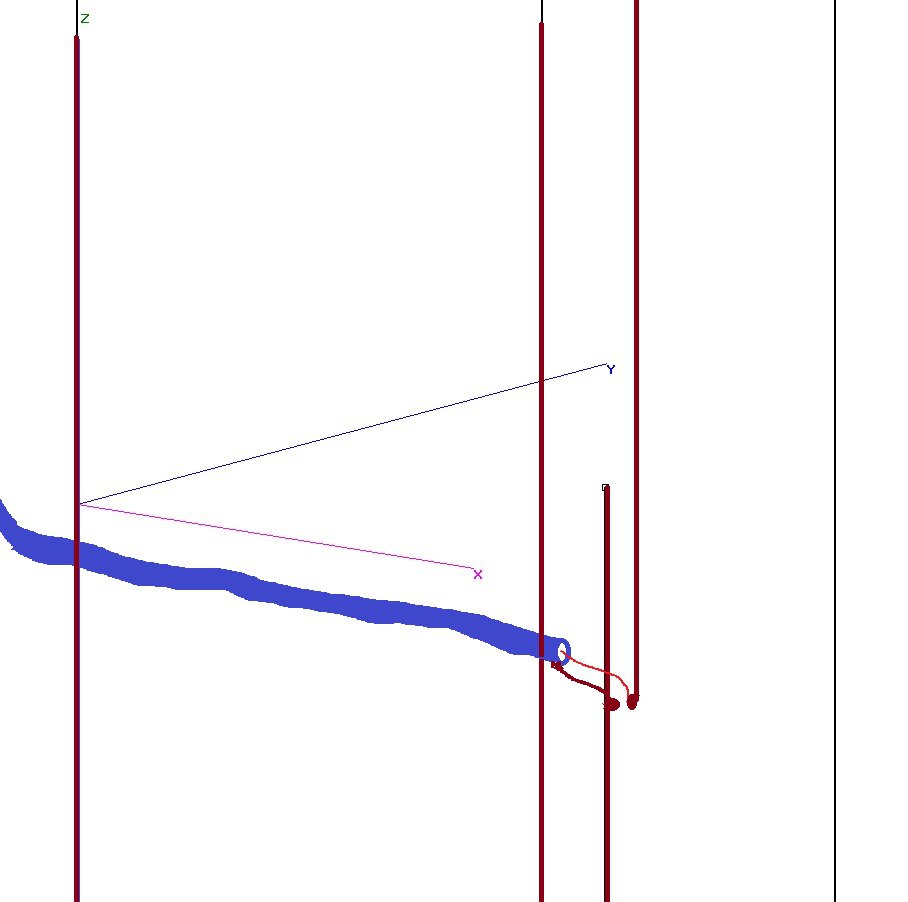

Рекомендую делать Z-вибратор с плечами, сдвинутыми по оси X. Гораздо проще и технологичнее.
3_3_146-445-zv_50om_4mm_along_x.maa

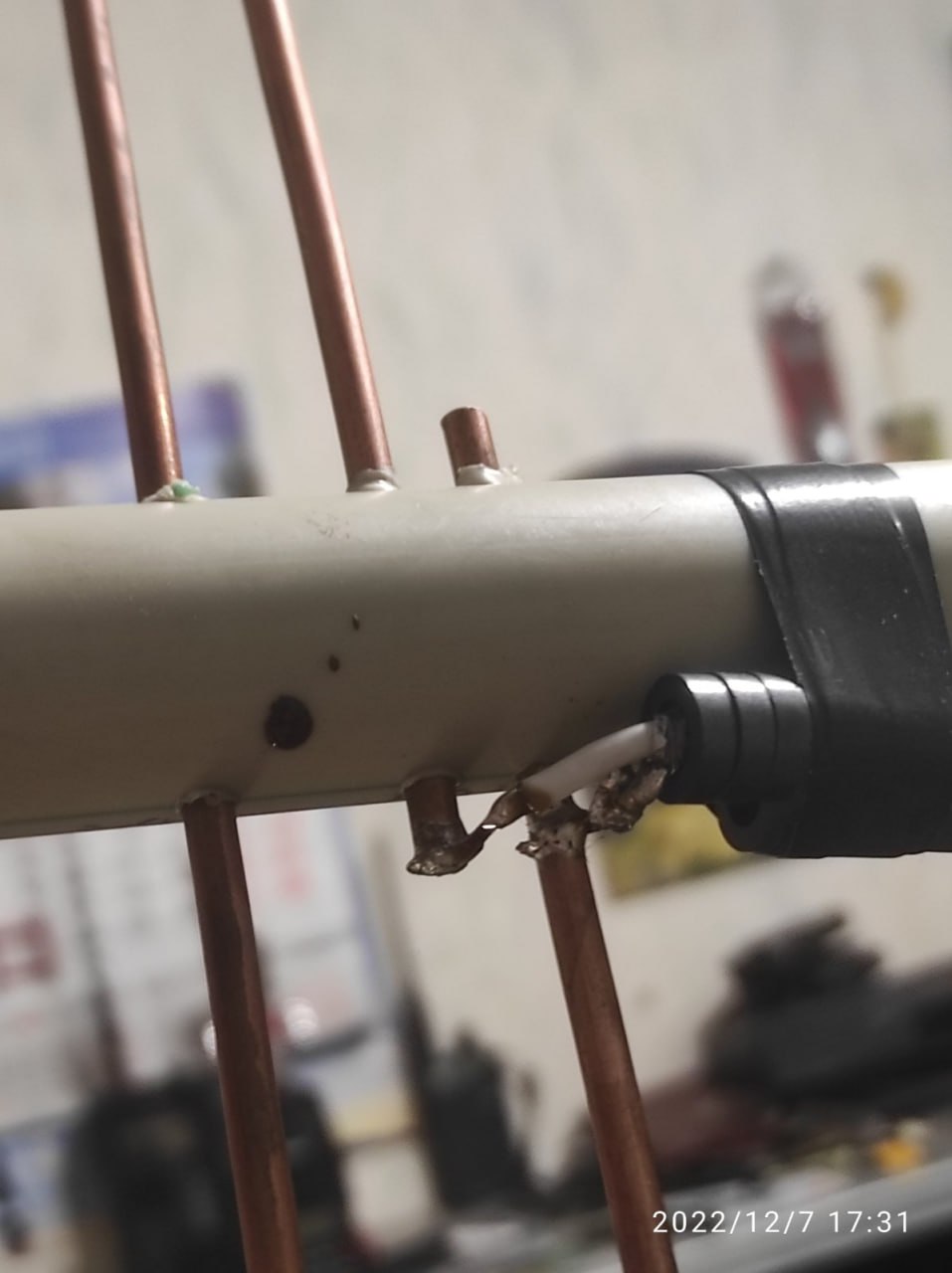

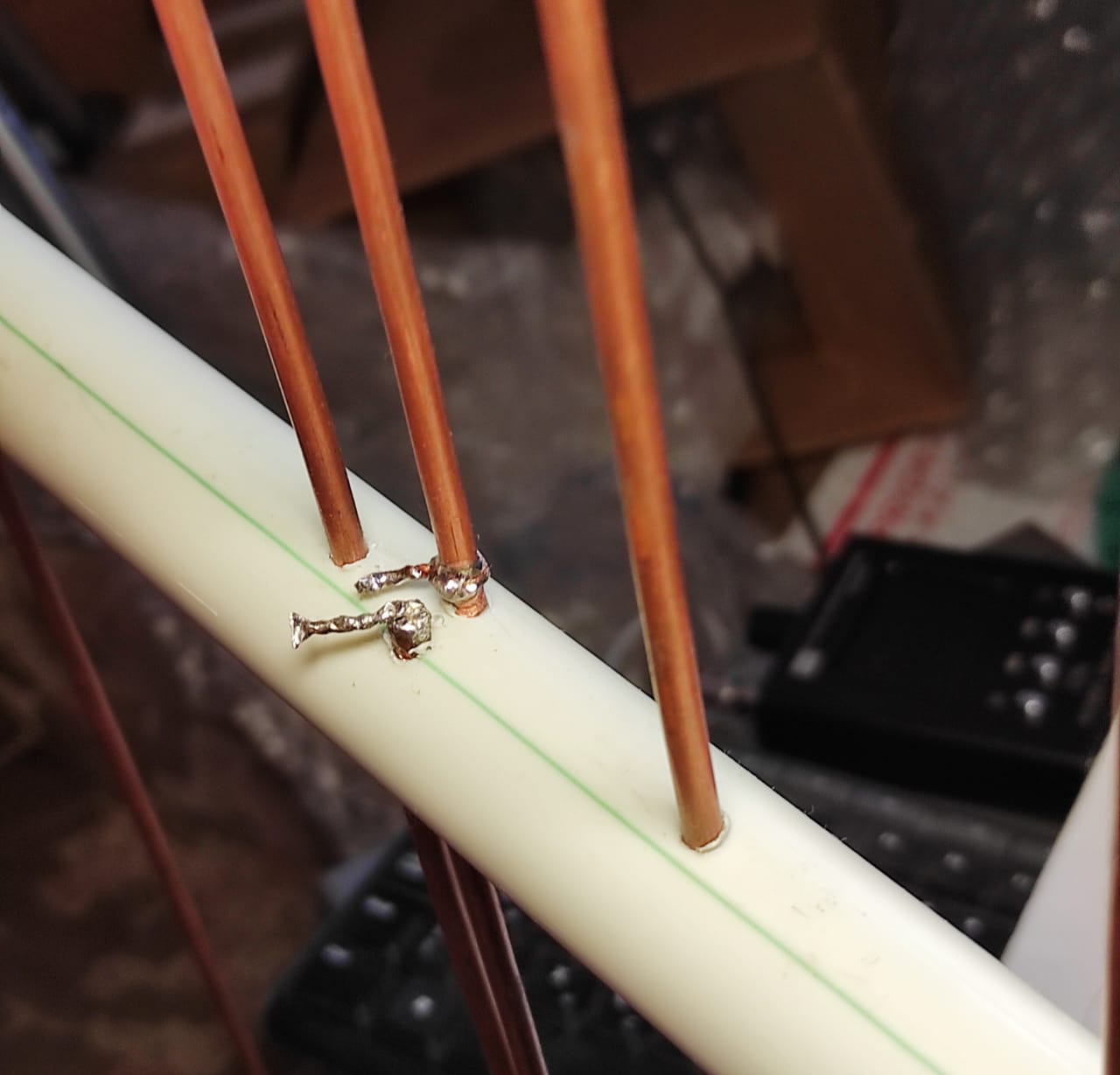

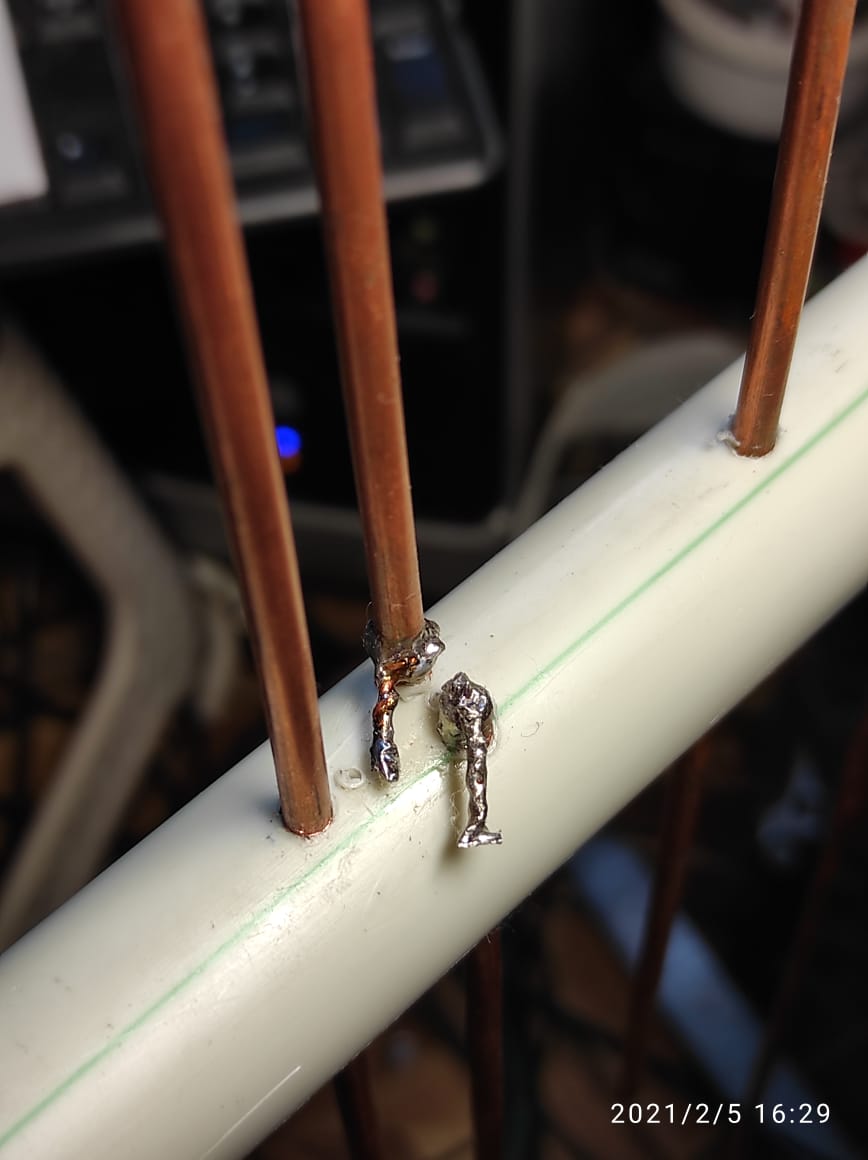

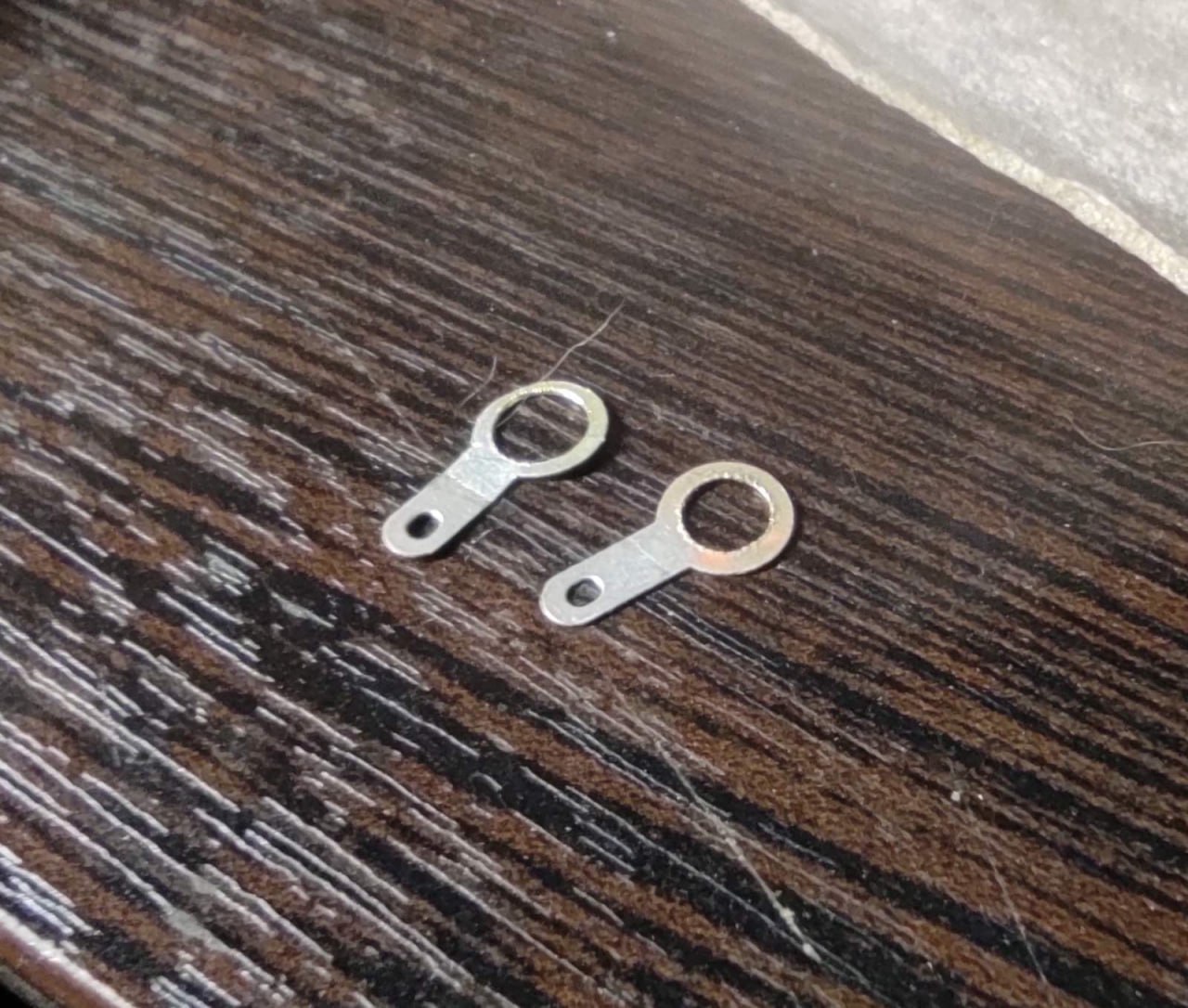

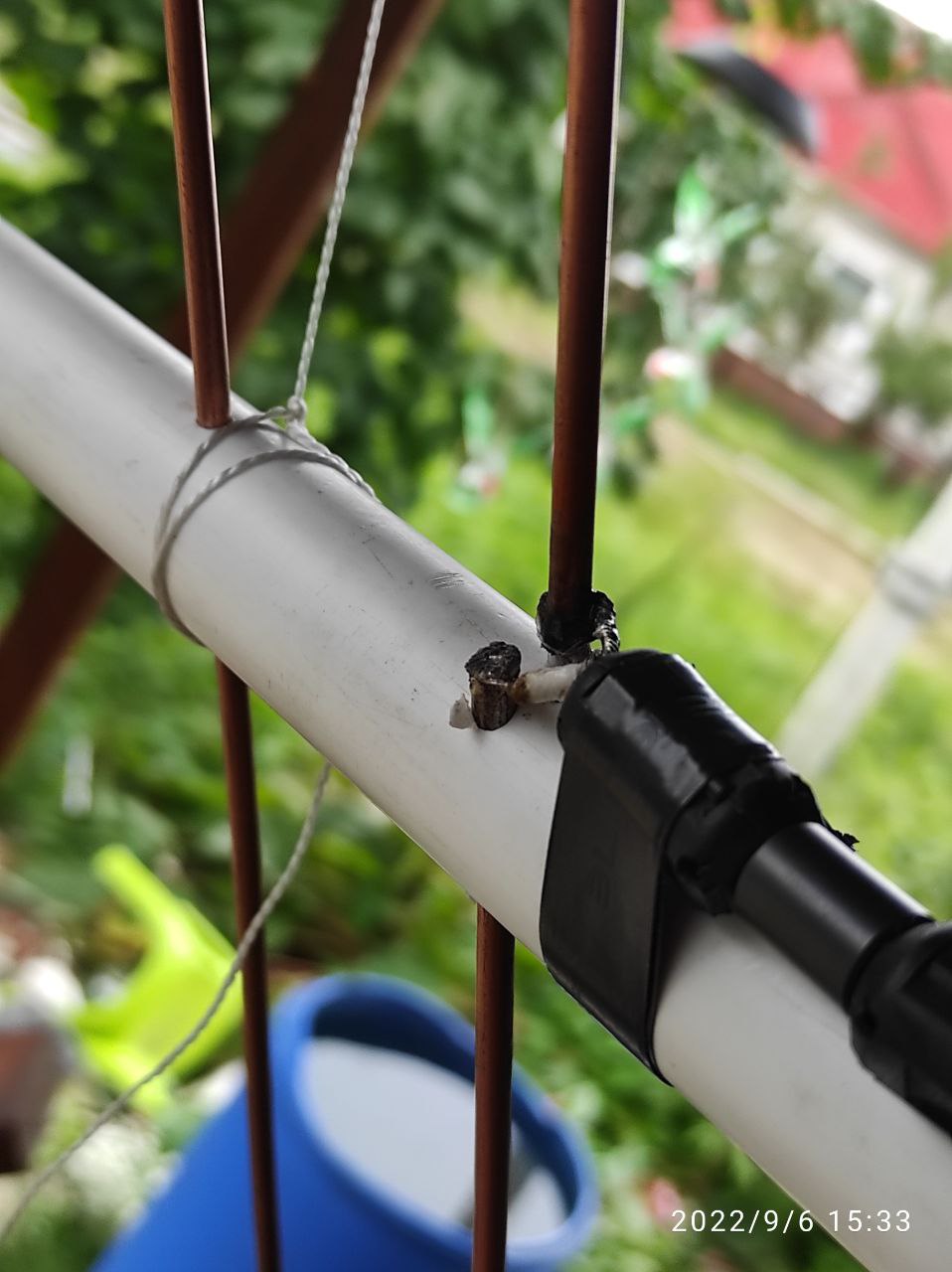

И рекомендую перед монтажом элементов припаять клеммы к плечам вибратора. К которым впоследствии припаивается фидер.

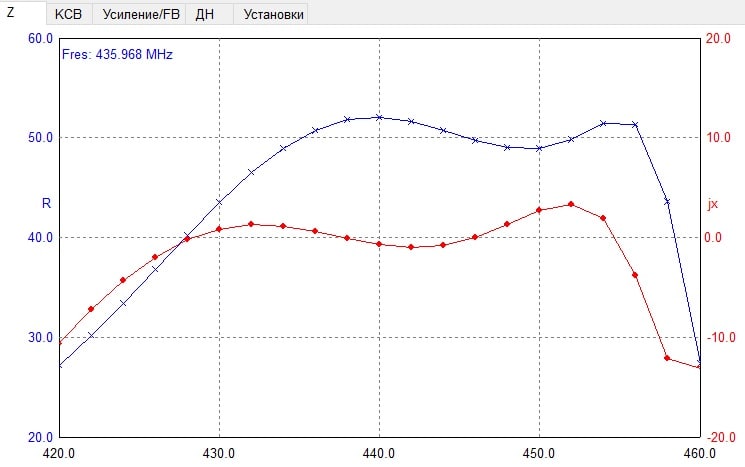

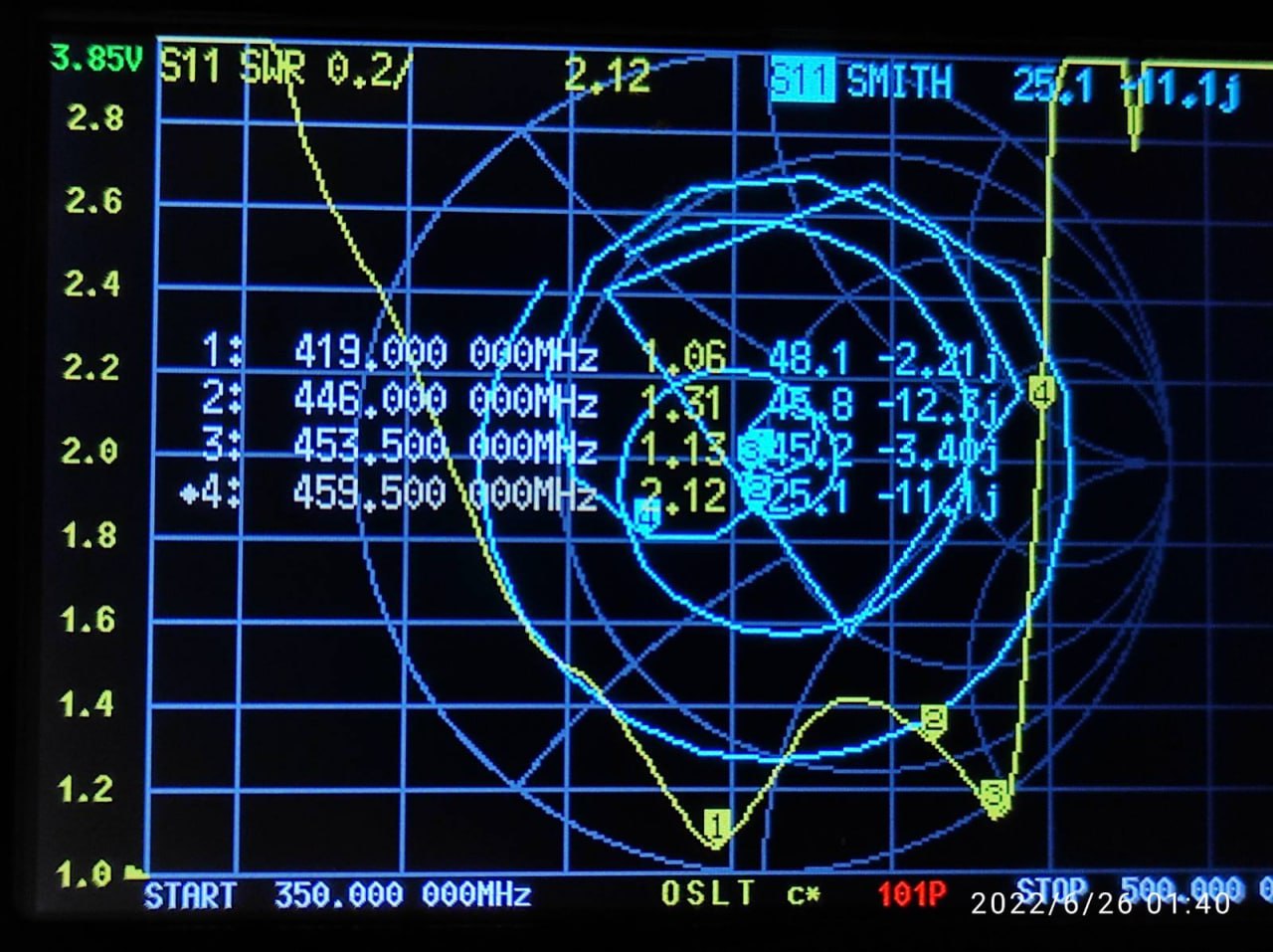

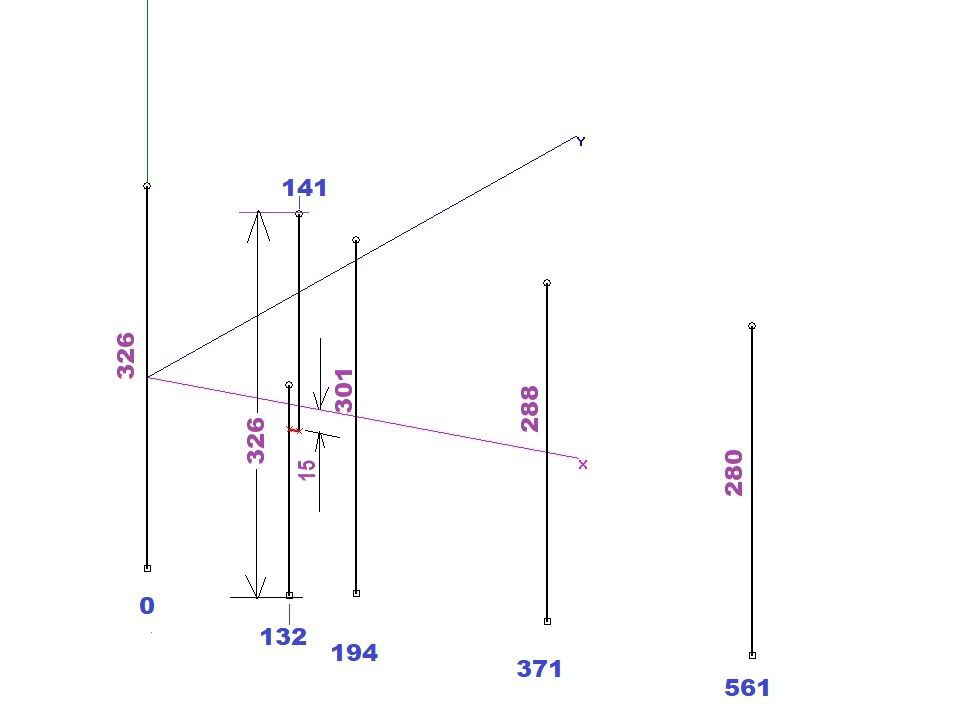

5 элементов, 446МГц

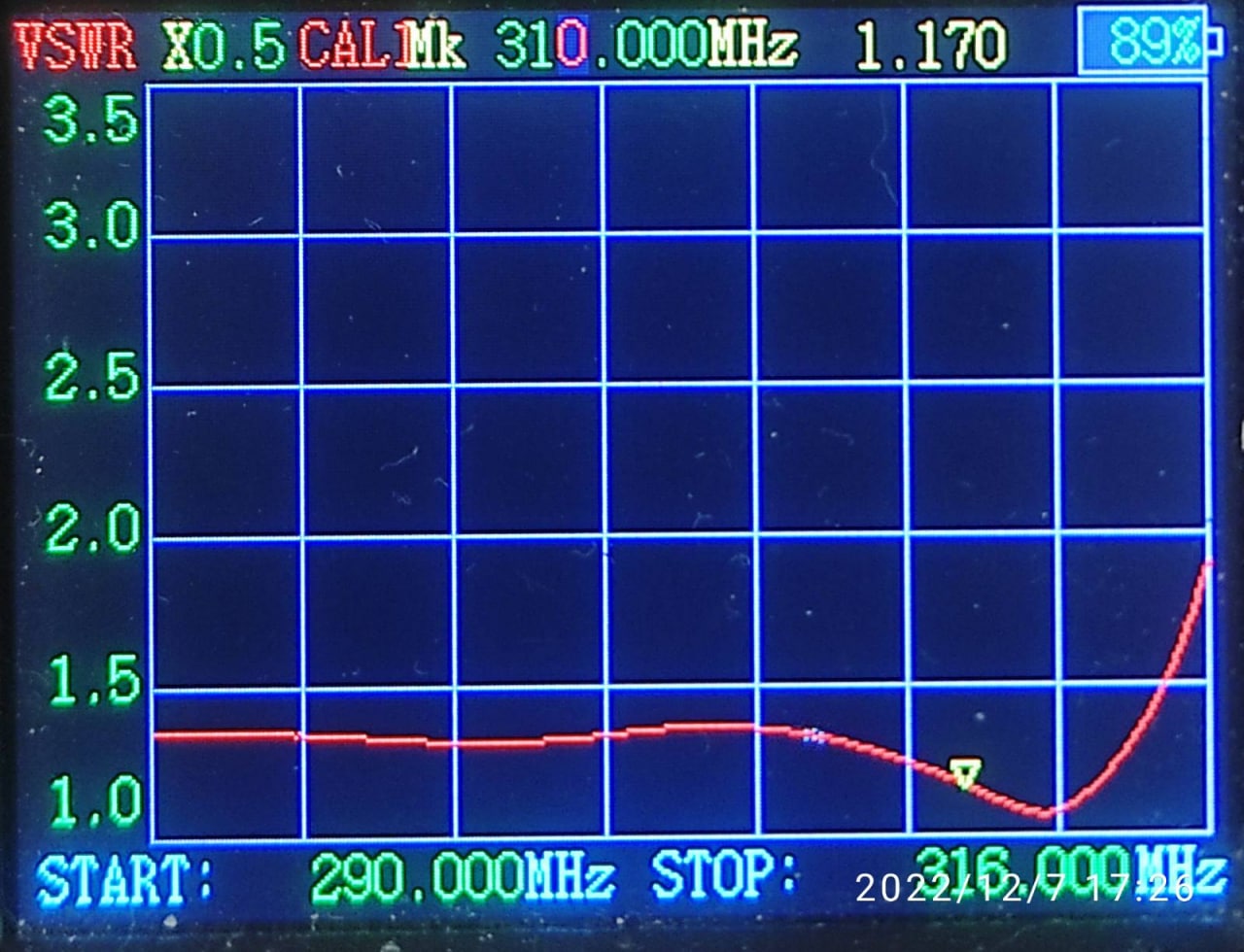

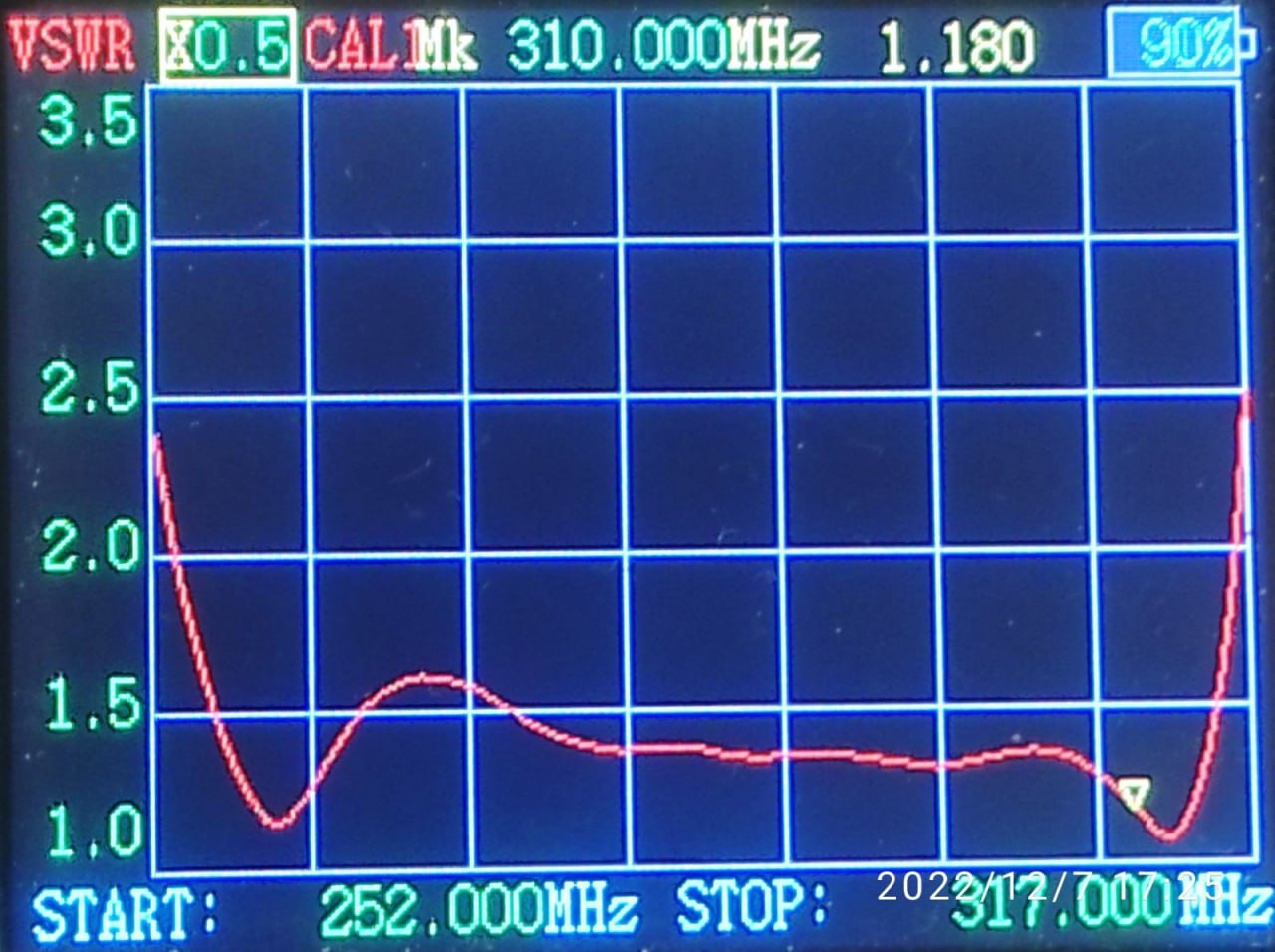

5 элементов 250-320МГц 4мм

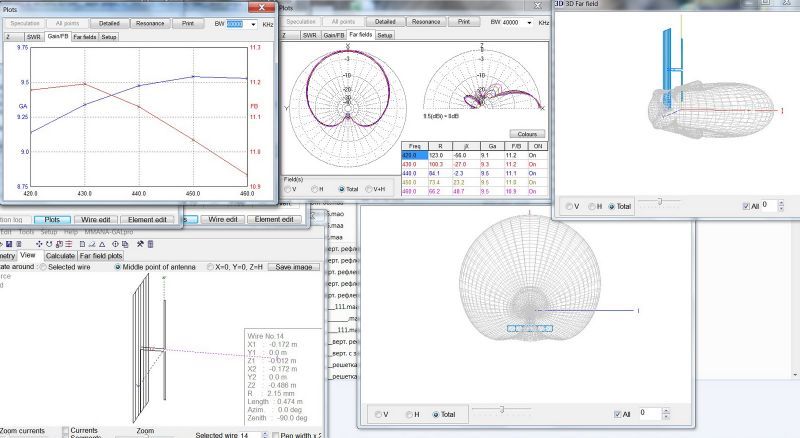

Короткая яги, 6 элементов, 54см
Яги 8 элементов

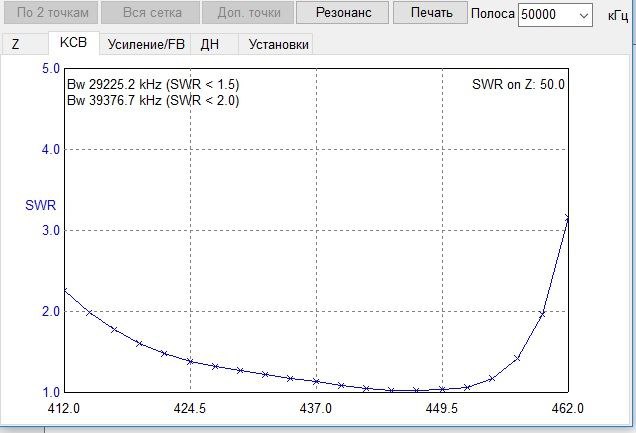

8el_446_13dbi_40dg_4mm_z-feed.maa
Вариант с разносом плеч вибратора по оси X… гораздо проще технологически, на рабочие параметры антенны не влияет
8el_446_13dbi_40dg_4mm_z-along_x.maa
6 Элементов
11 элементов

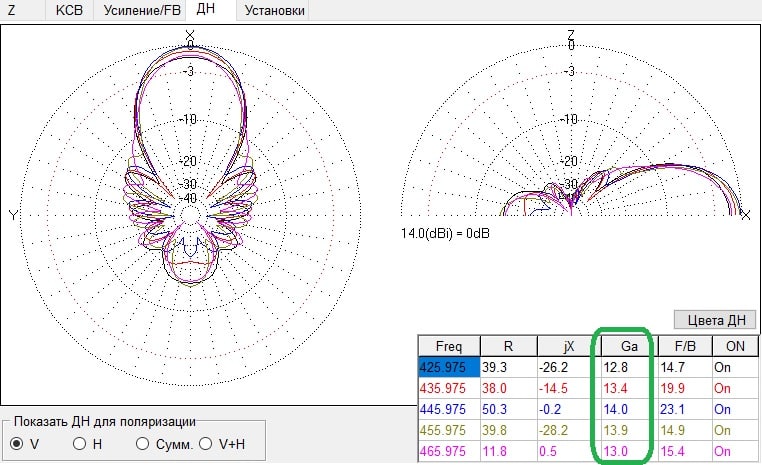

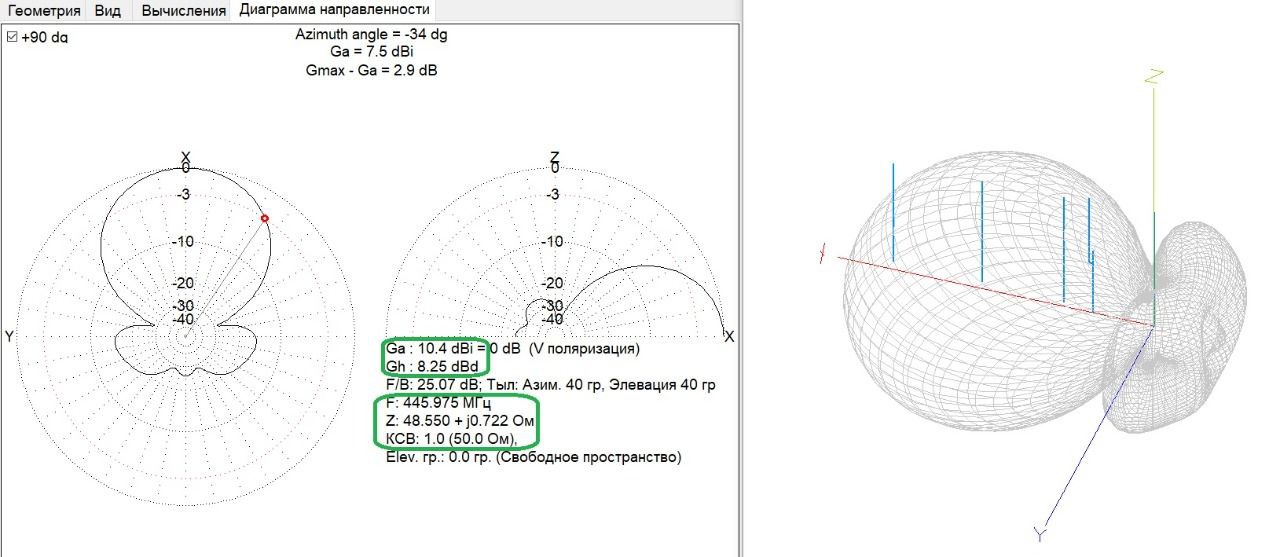

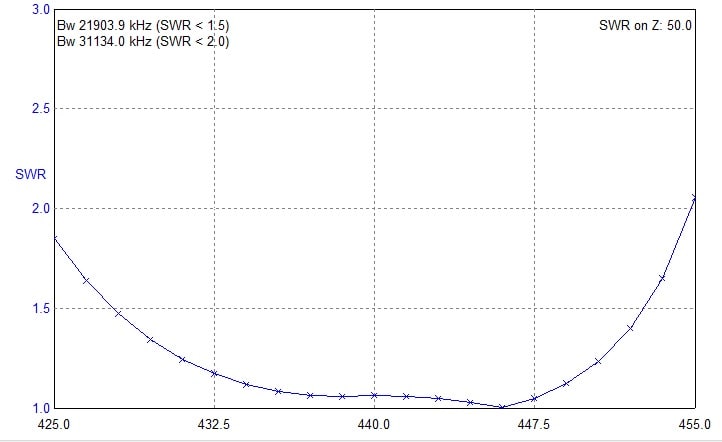

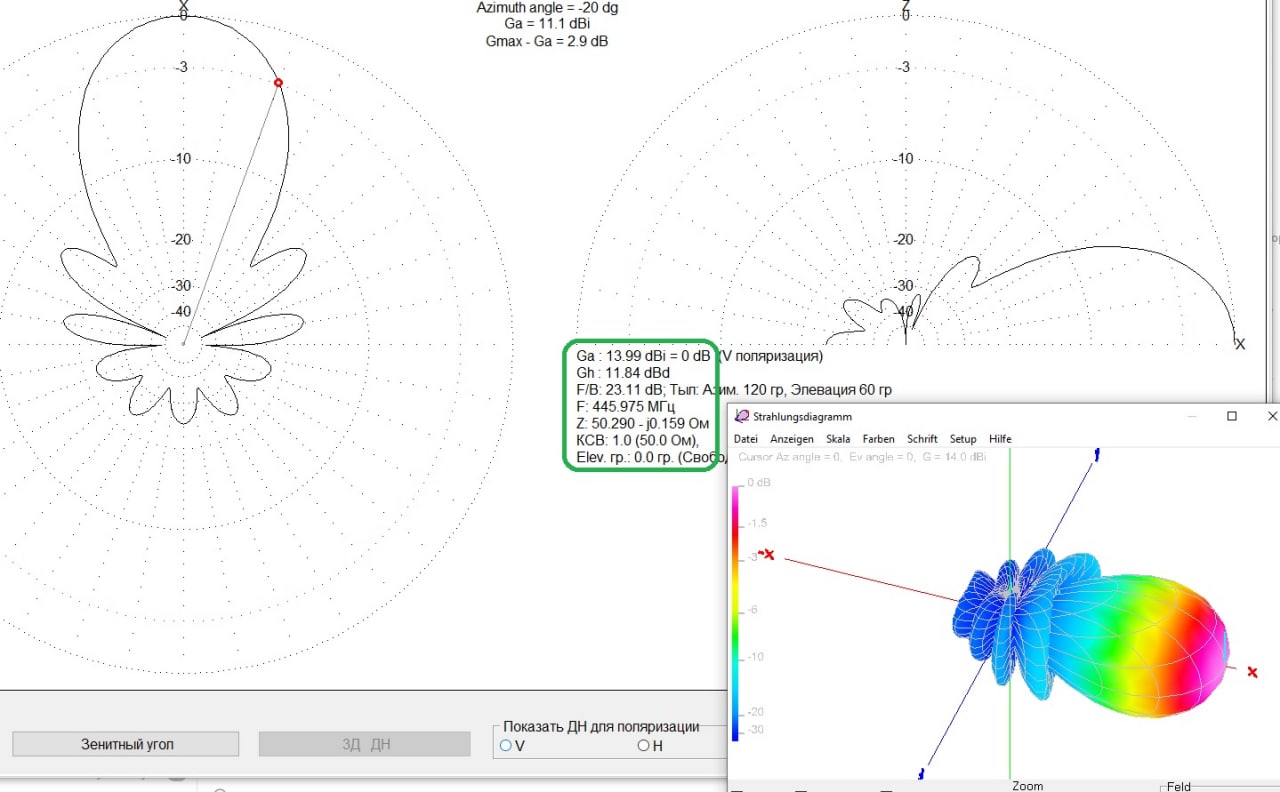

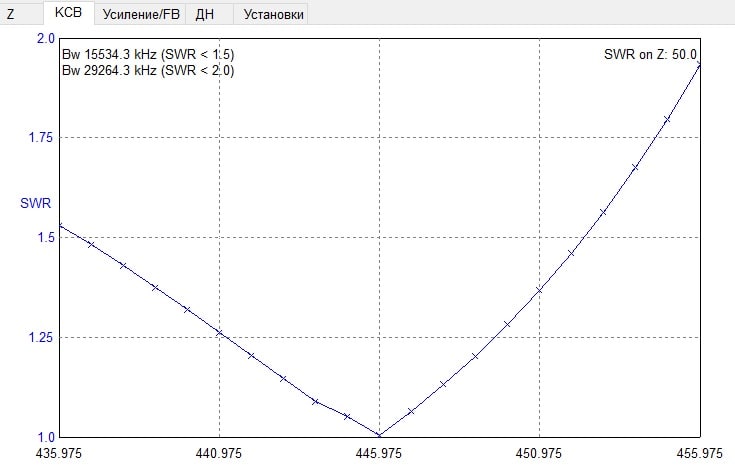

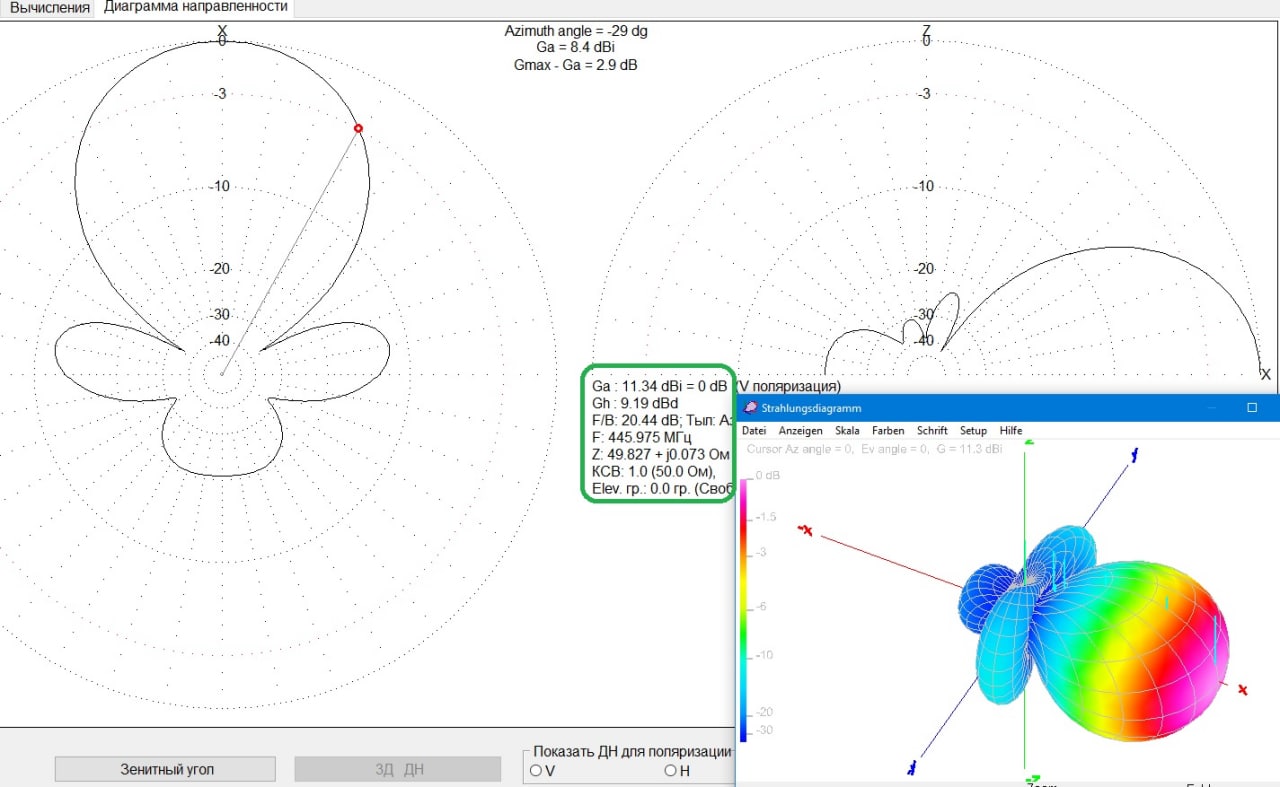

Часто коллеги интересуются антеннами типа ВК на узкий диапазон и направление, именно для организации устойчивого канала связи. В этом случае широкополосность не нужна (и бывает даже вредна), так же как и широкая ДН. Для таких требований предлагаю 11-ти элементную Yagi с усилением 14 dBi и шириной ДН по горизонту 40 градусов. Элементы - 6мм алюм. трубка.
11el_445.975_14dbi_40dg_6mm_al.maa
11el_445.975_14dbi_40dg_6mm_al.zip
Приемная, для сканера

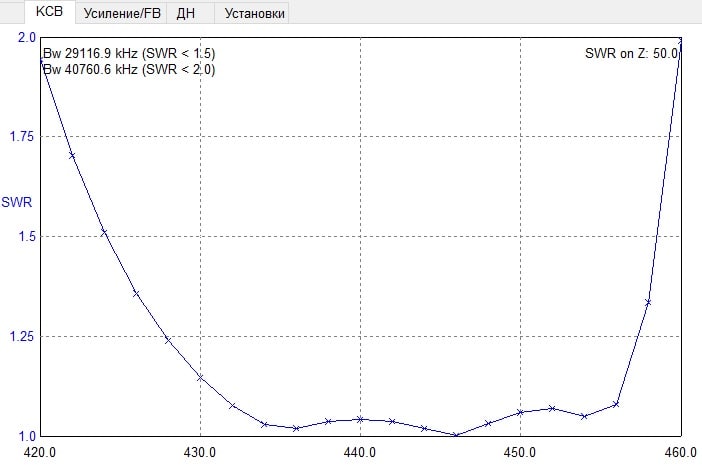

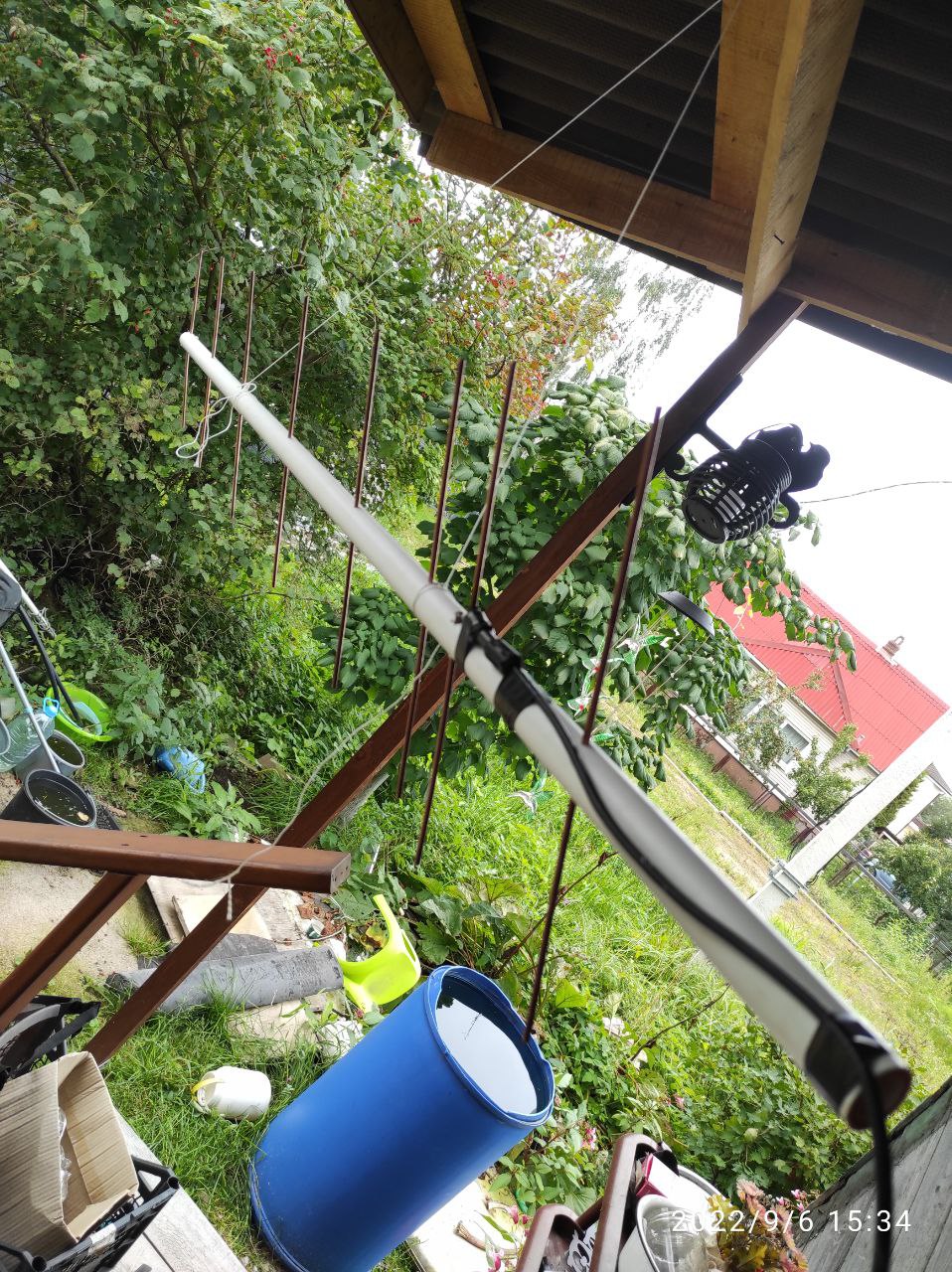

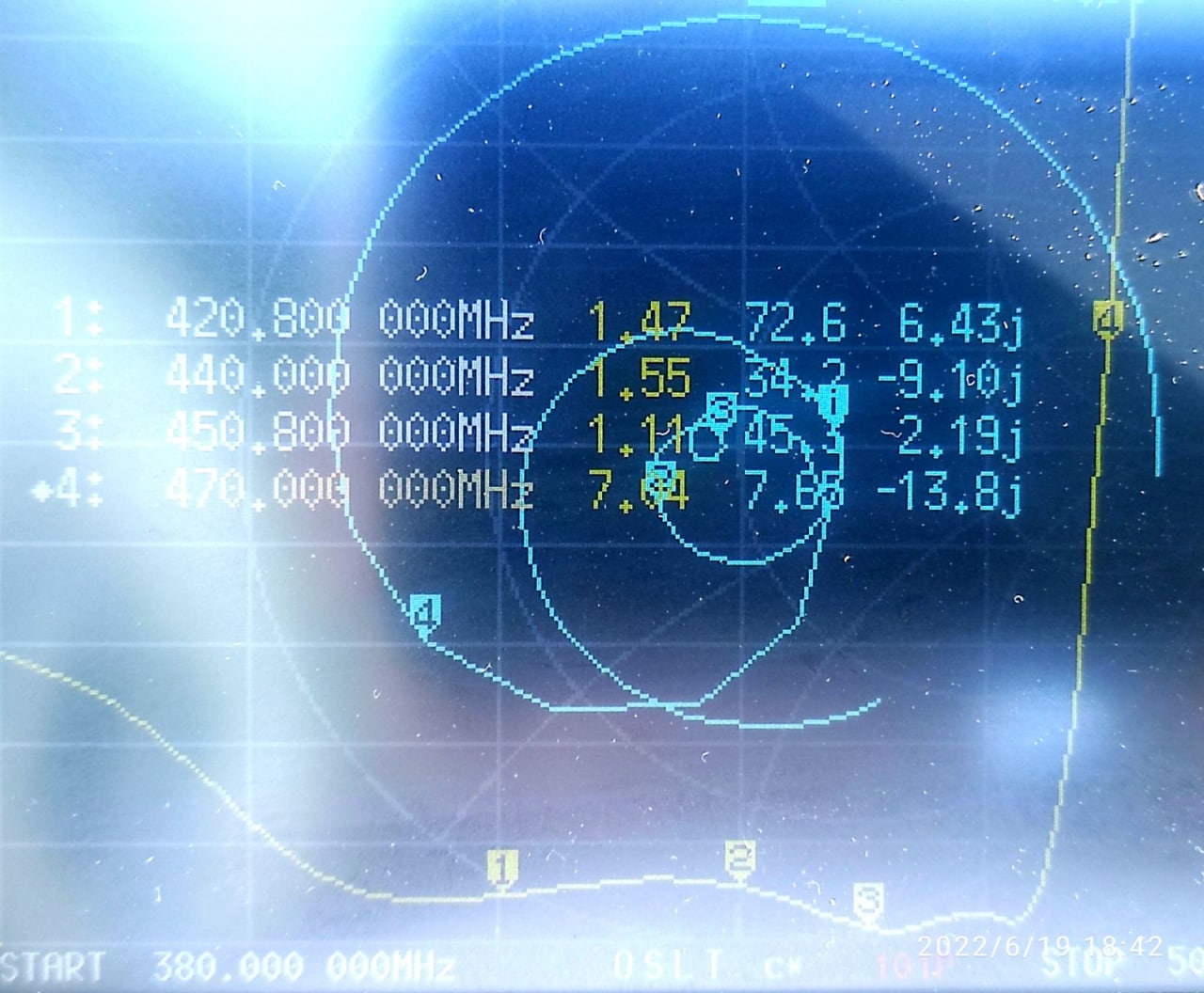

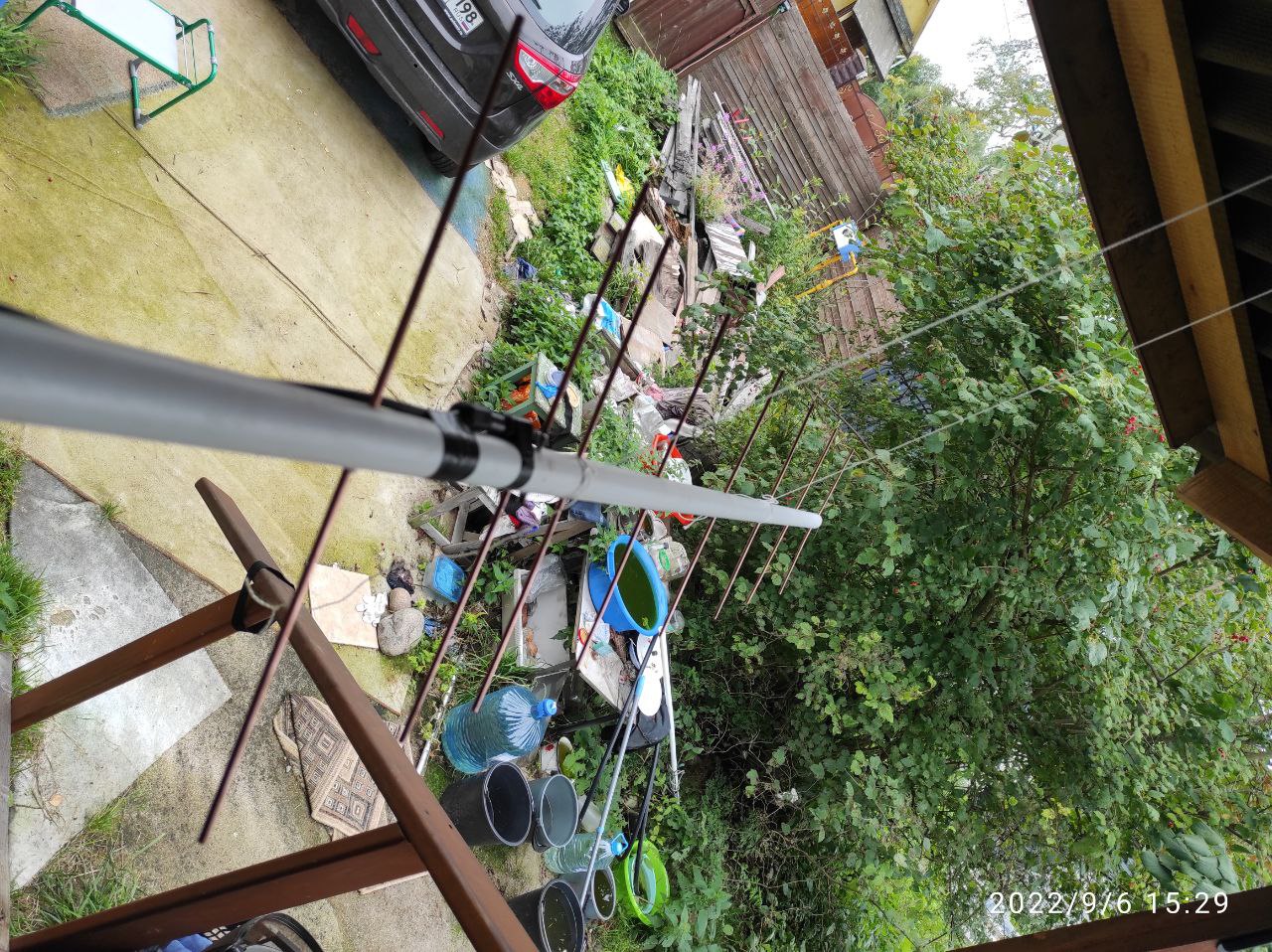

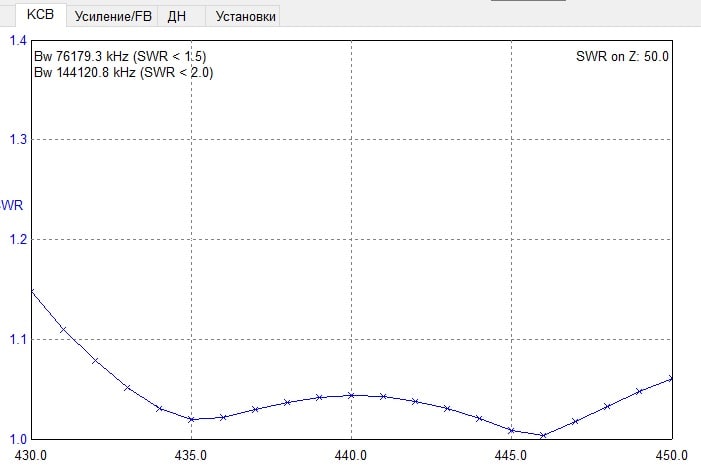

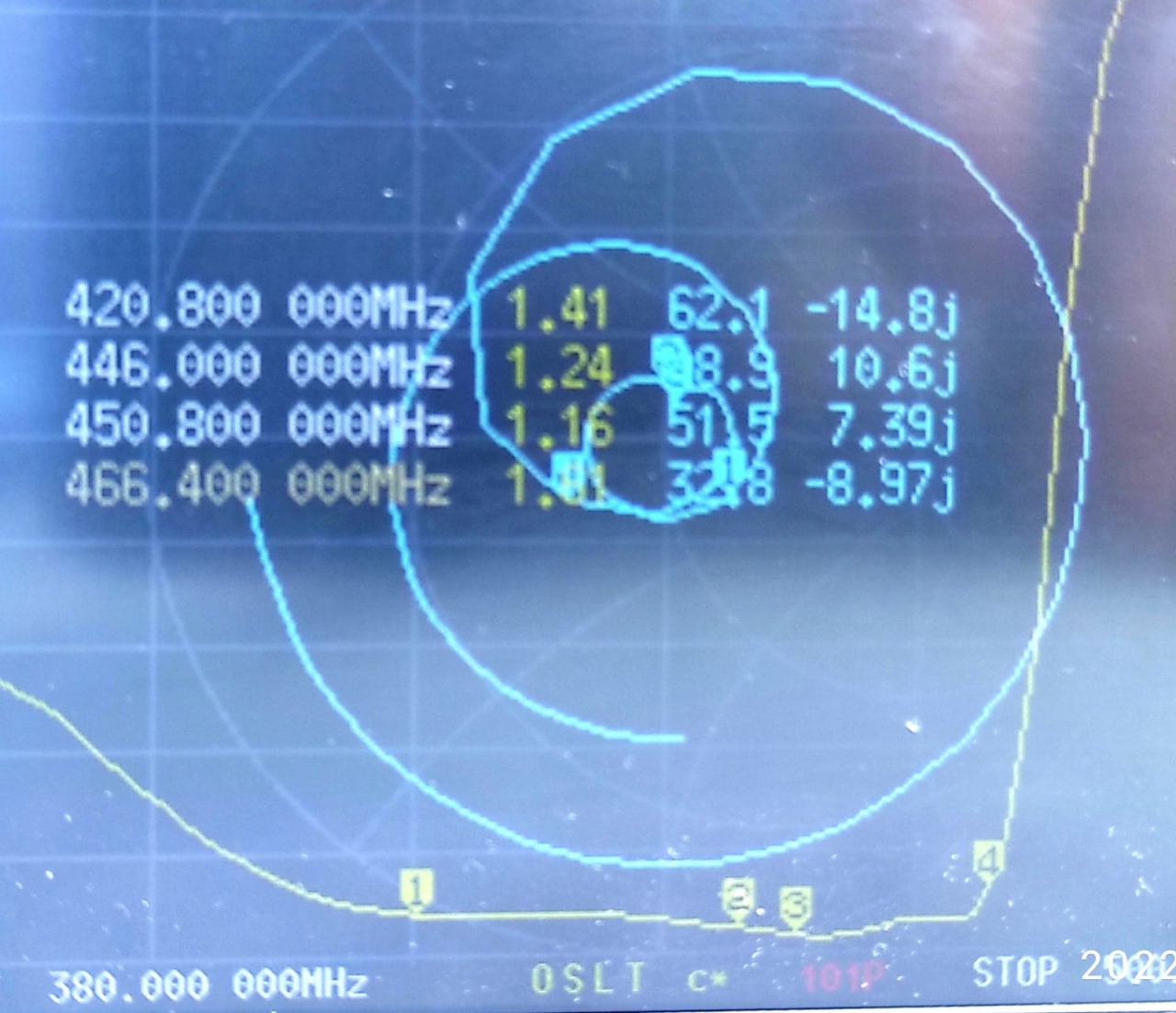

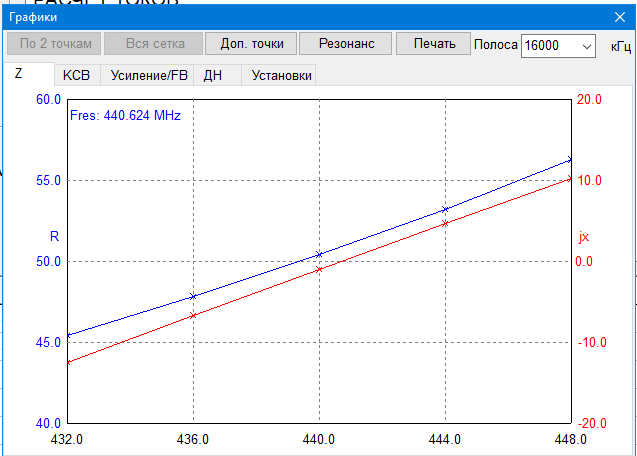

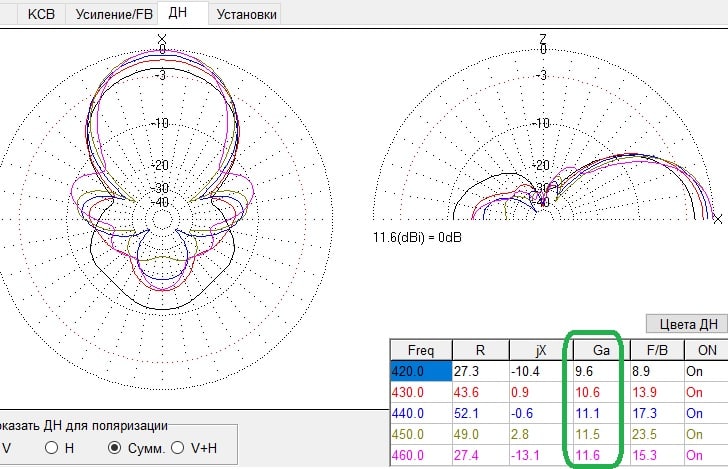

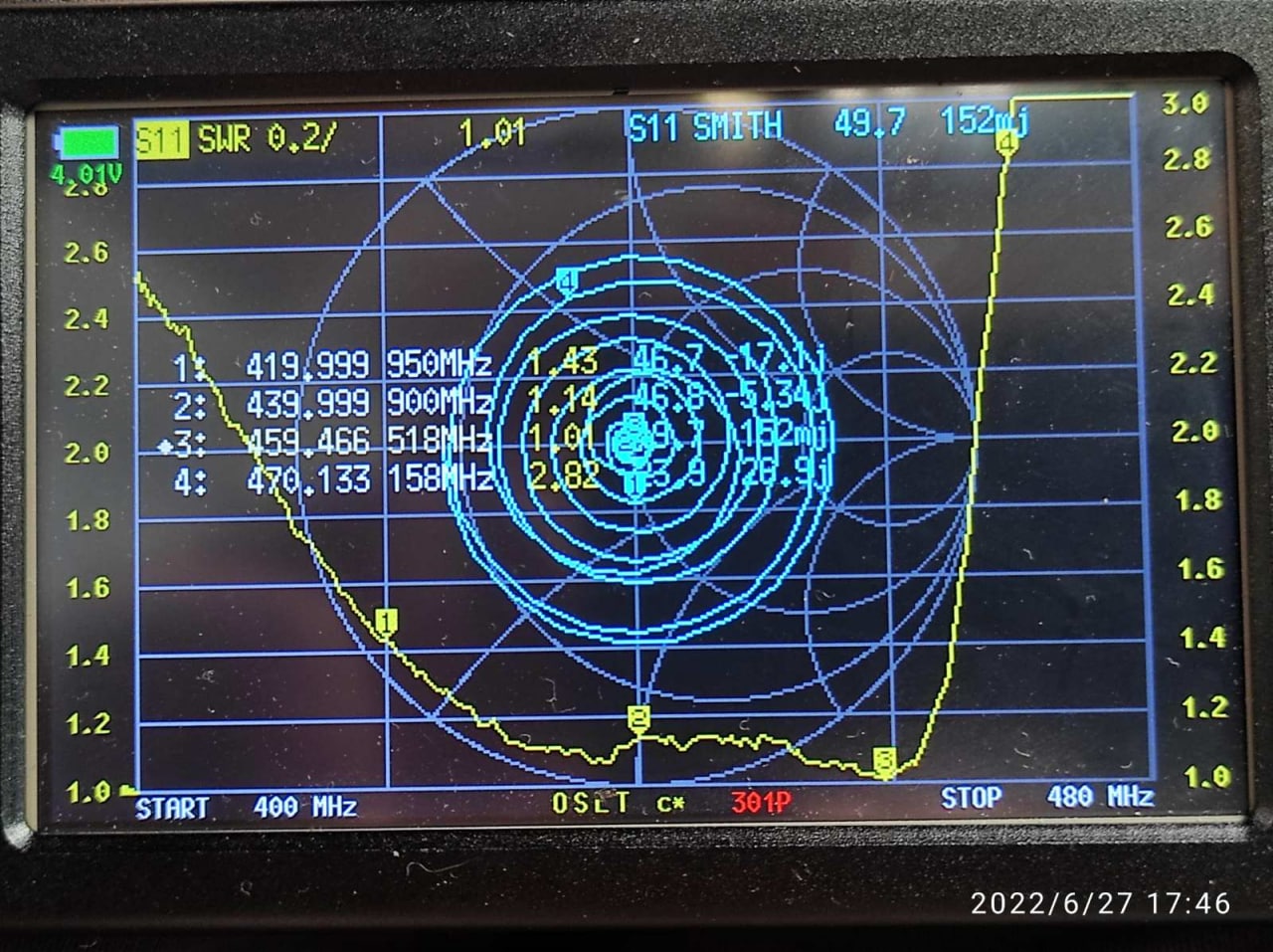

Широкополосная яги, простой вариант

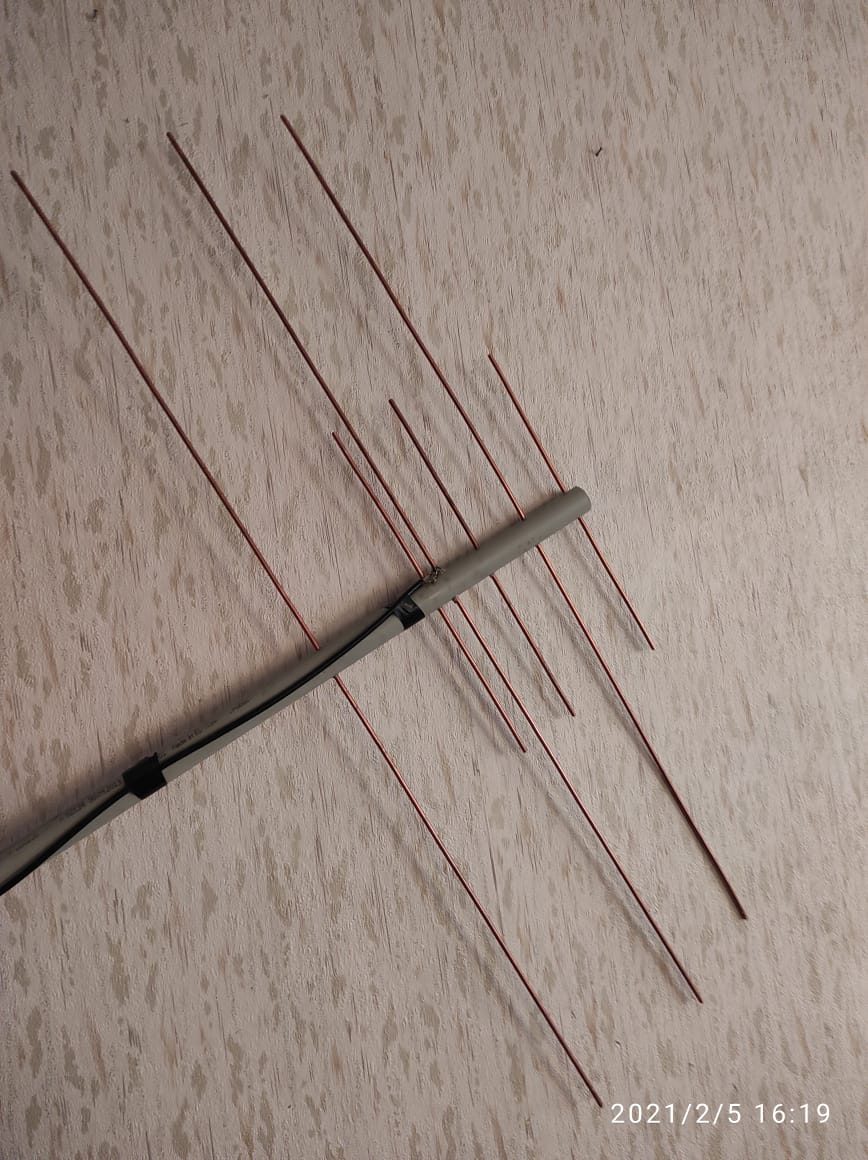

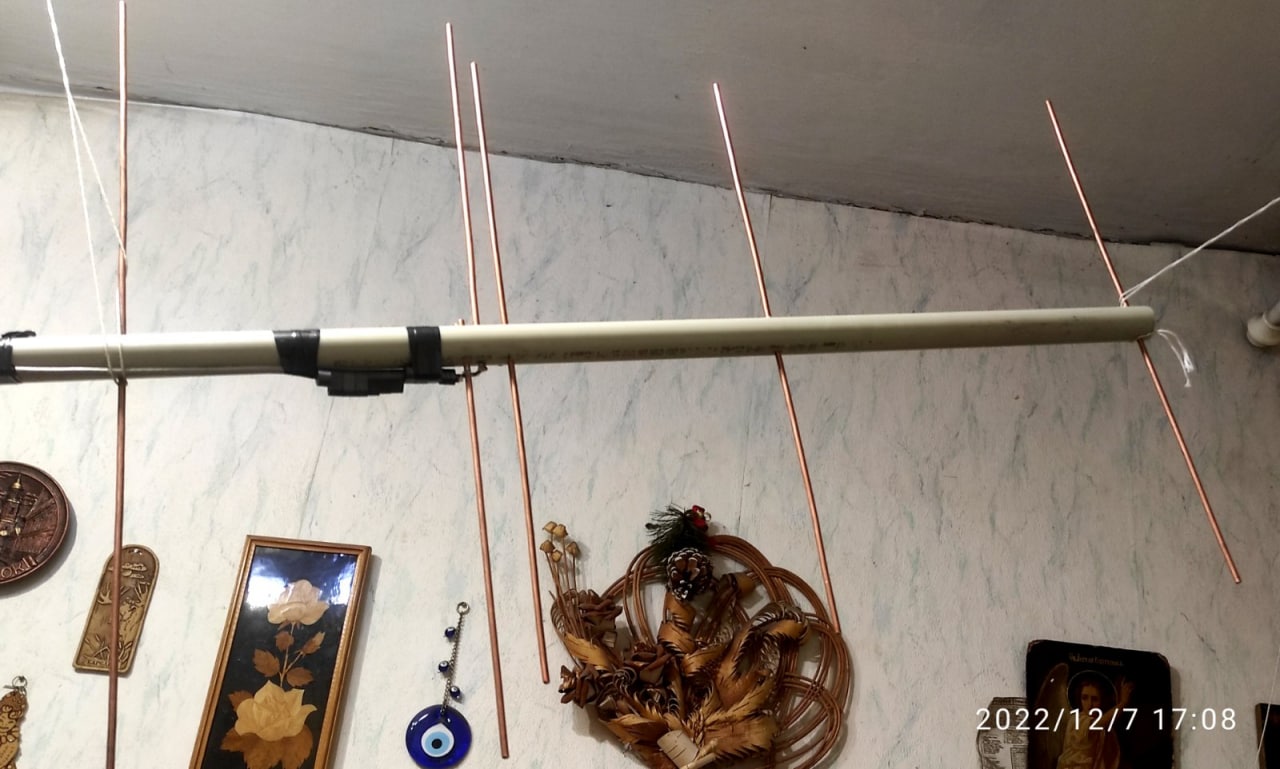

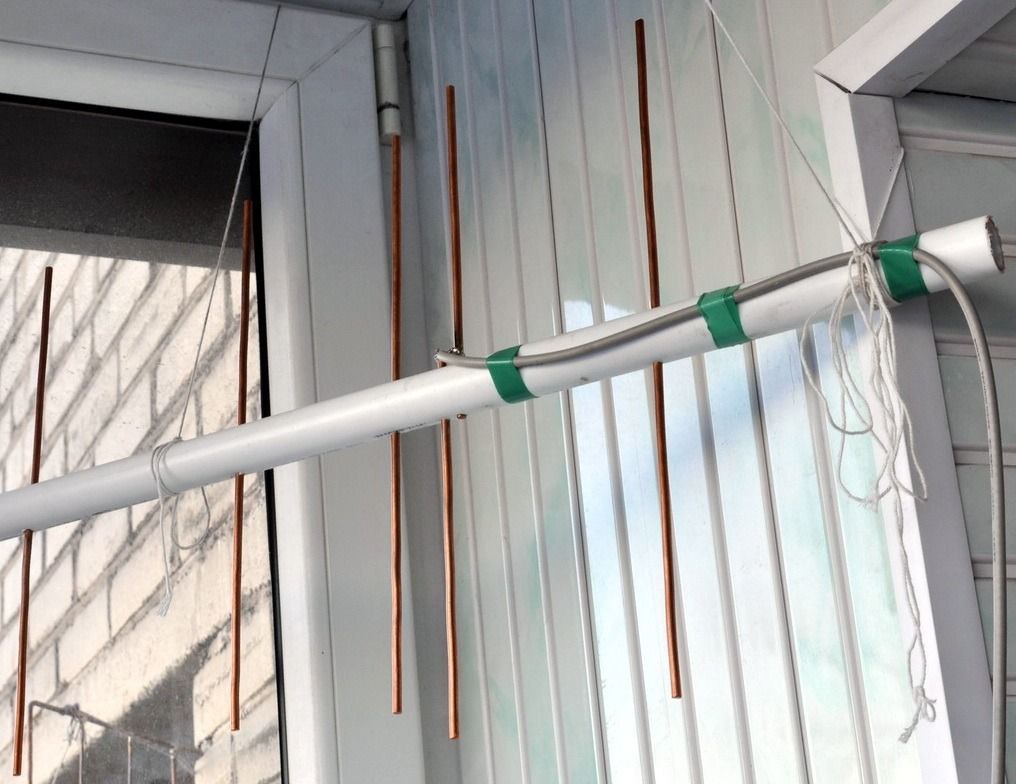

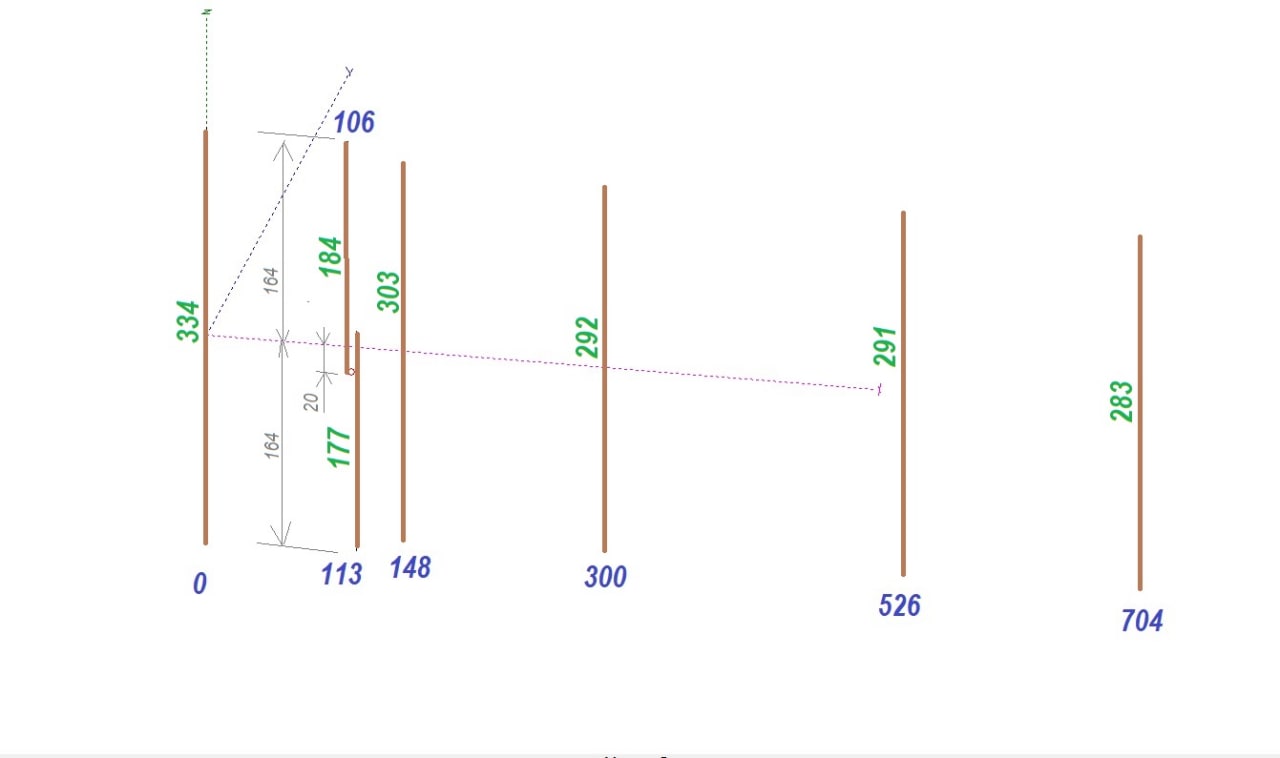

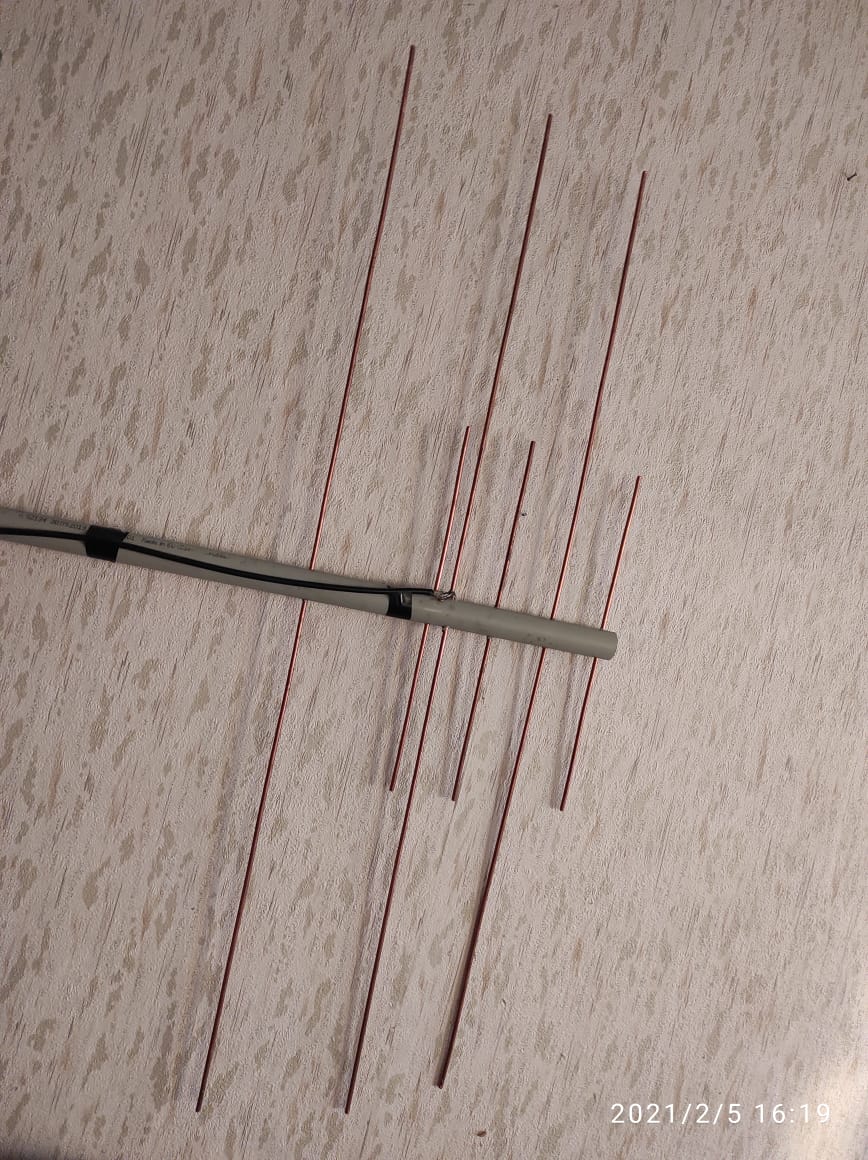

Для ленивых - простой и надёжный вариант широкополосной Яги. Палка - п/э труба из хозмага. Элементы - проволока 2…4мм. Все элементы на одной оси. Сверлим по картинке и втыкаем проволочины)) Желательно соблюсти точность в пределах 1мм. И параллельность элементов, особенно соседнего с вибратором! Питание Z.
Повторю: передний директор можно исключить. Станет чуть уже полоса и чуть меньше усиление, но не принципиально.
7 элементов, 2м диапазон
Яга на двойку “из того же материала”… Акцент сделан для лучшего согласования на любительском 144-146. Но реально она хорошо работает в широкой полосе. Захватывает РЖД, Морские каналы, все наземные службы 148-149, 158…168, 171-173 и т.п… включая транки Пулково и РКК… В принципе можно передний директор исключить, это не сильно ухудшит параметры…
Яги 8 элементов и 12 элементов, на 70см

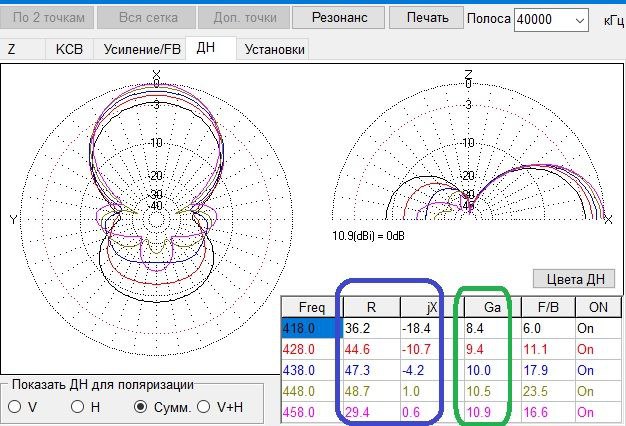

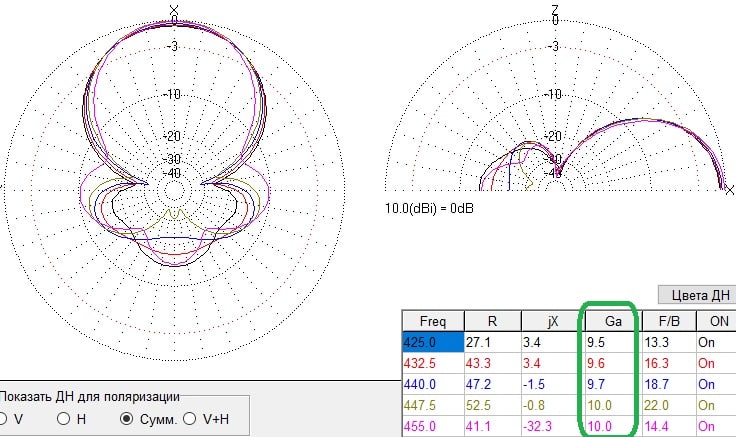

Два варианта Яги на 70см. Первый вариант - 8 элементов. Второй - 12. При этом второй длиннее почти на метр, имеет более узкую ДН по горизонту, а усиление его выше на 1.78 дБ ( в 1,5 раза). Вот и решайте)))) В кач-ве элементов - алюм. трубка диам. 6мм, под крепёж от Сергея 3D в самый раз
Яги, стек
Это стек на 70 (2х 6эл.Яги)
Обе Яги по 50 Ом. От каждой кусок 75-омного кабеля (лучше 100-омного) длиной в нечетное количество Ля/4)) т.е. трансформируем 50 Ом в 100 Ом. В точке их соединения имеем 100/2= 50 Ом и фидер в эту же точку.
Яги делались давно, и не идентичны, поэтому сложение не идеал
Стэк считается в ммане как единая система
две Яги
Сложение
после 20 метров 8d-fb
Яги, элементы 4мм
Яги, 8 элементов, 446МГц
Узконаправленная, угол примерно 40 градусов

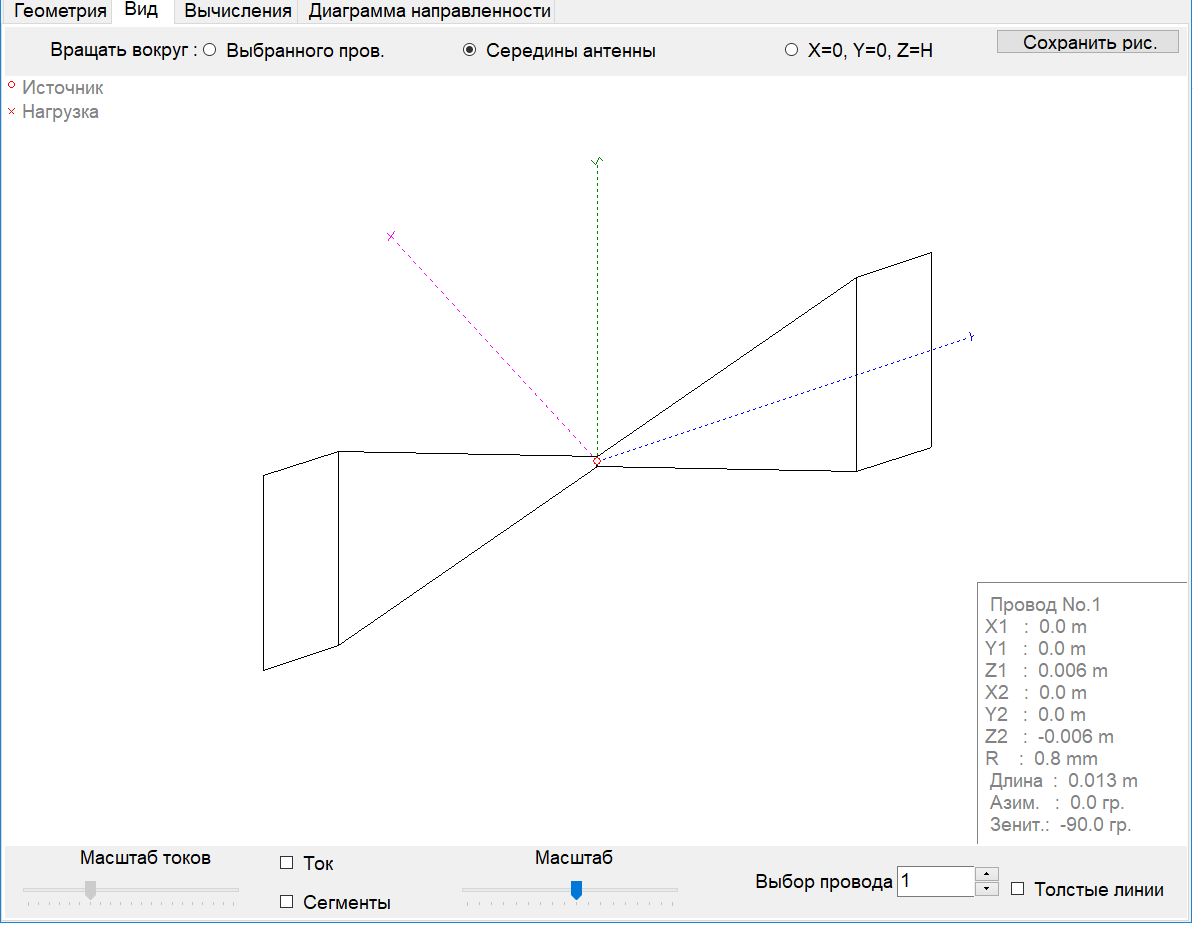

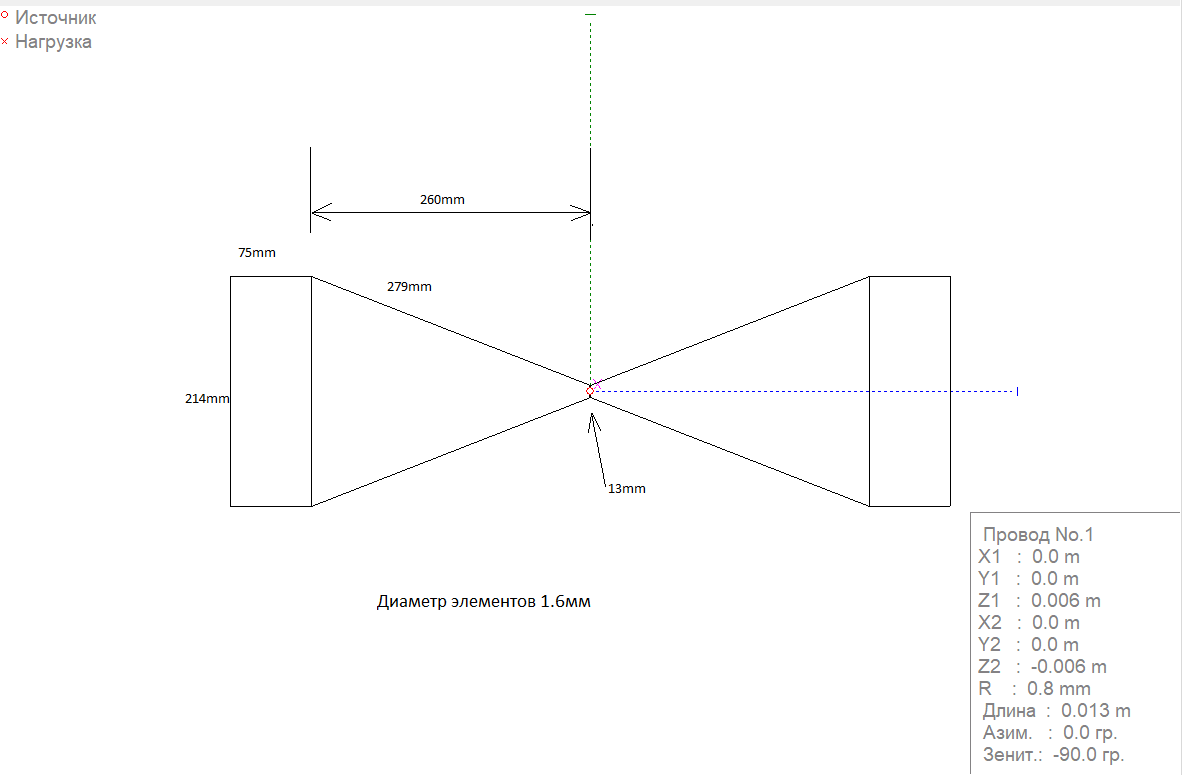

Бабочка

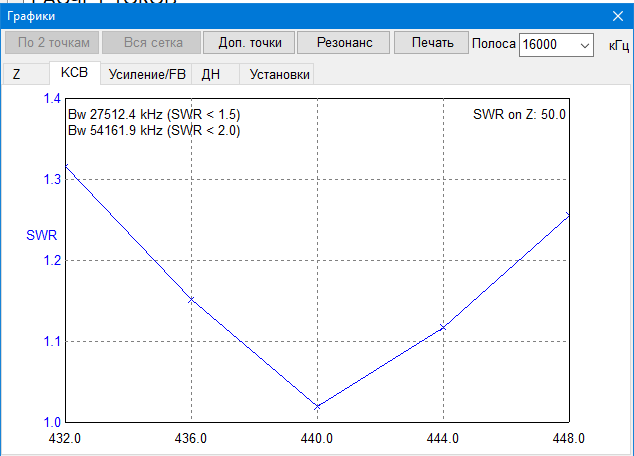

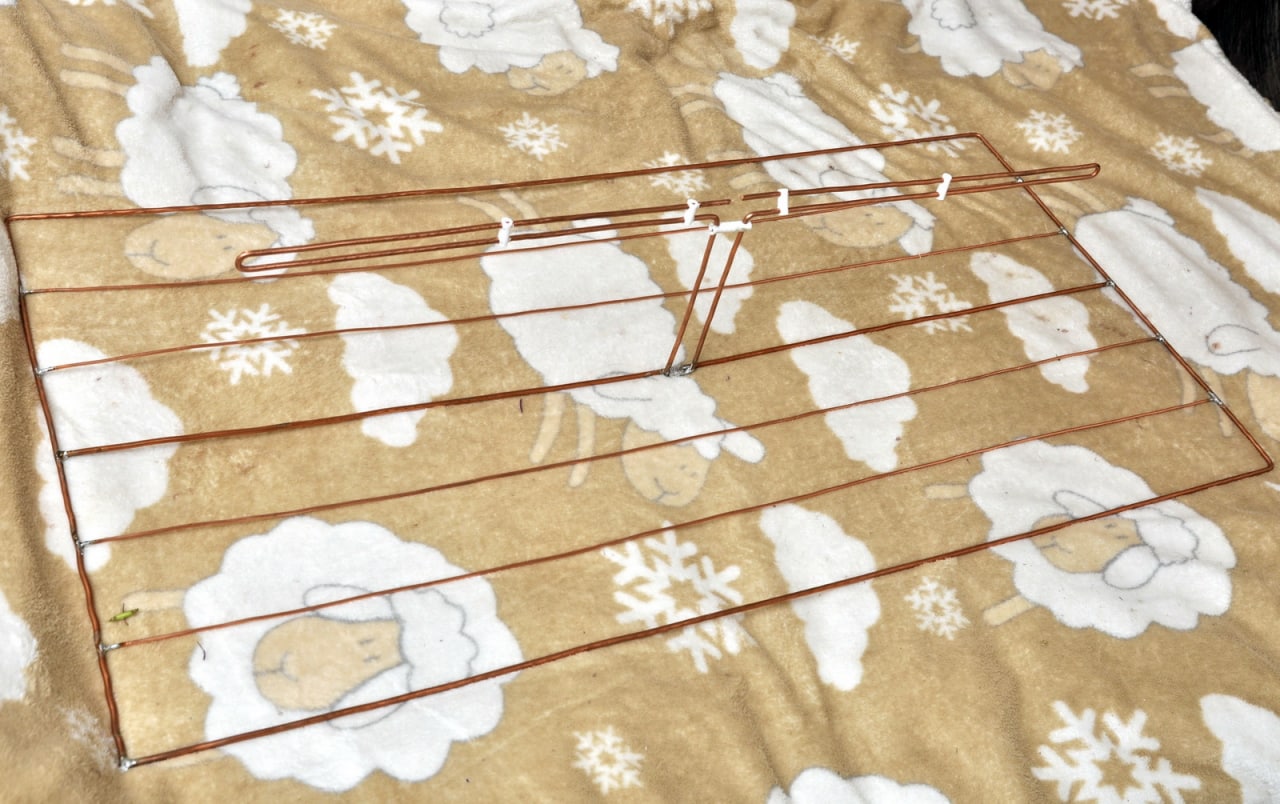

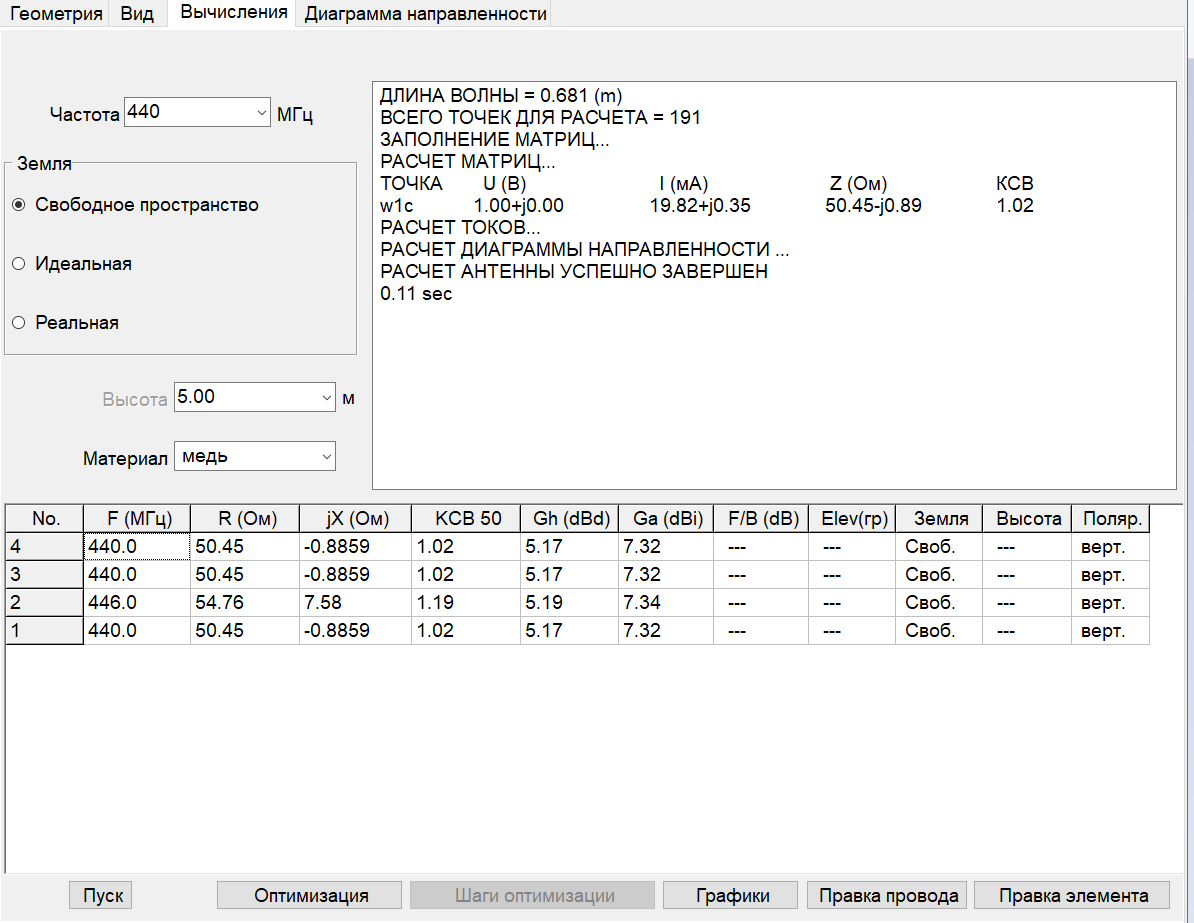

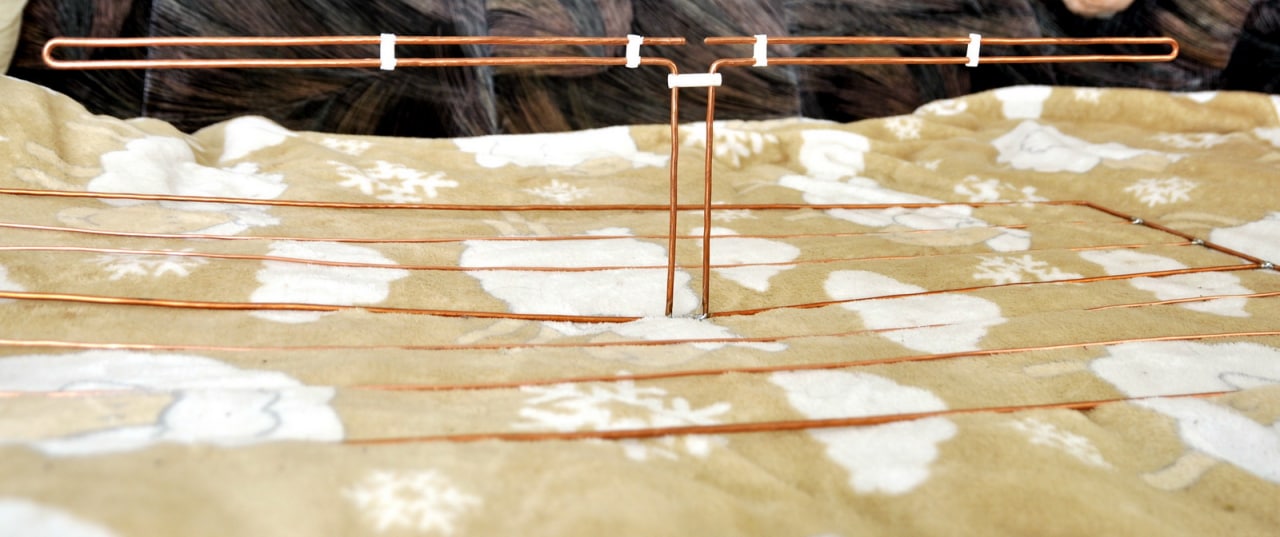

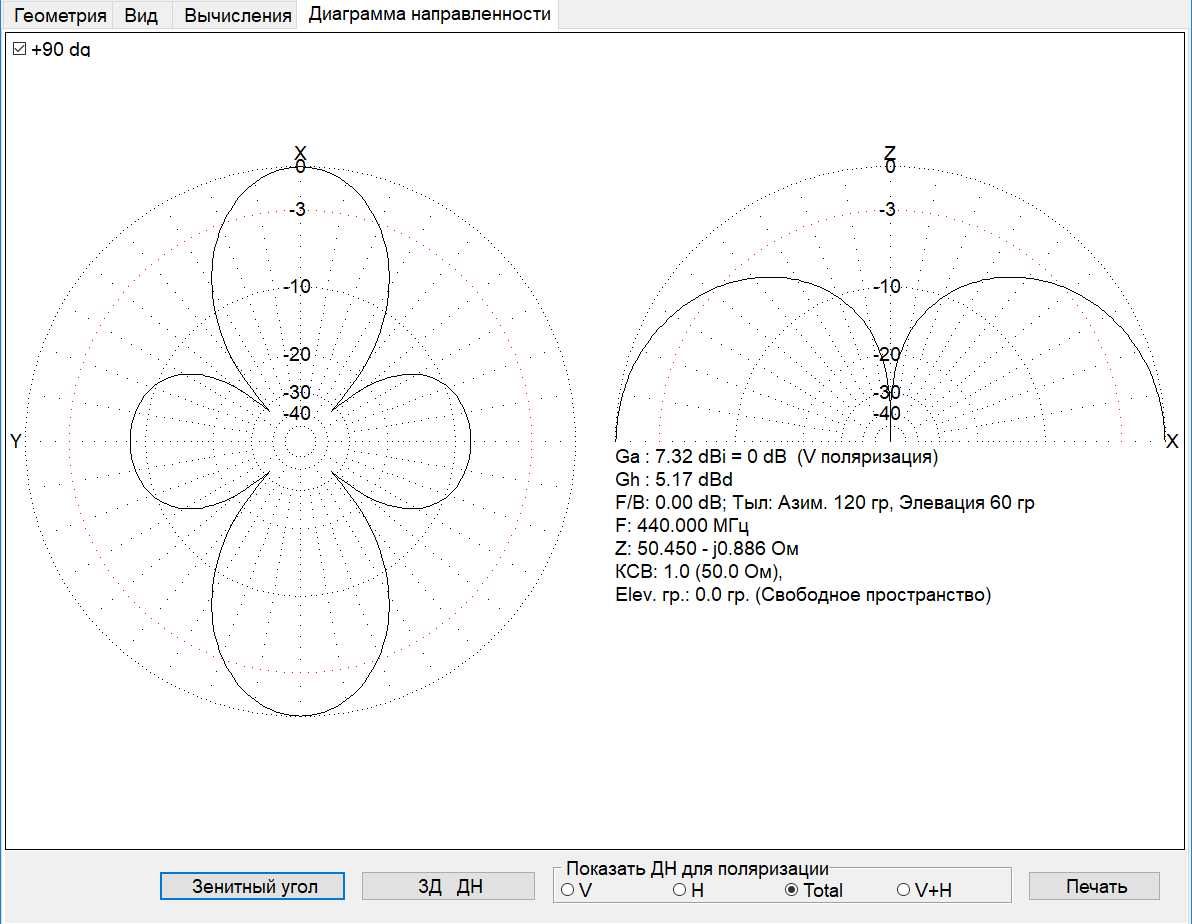

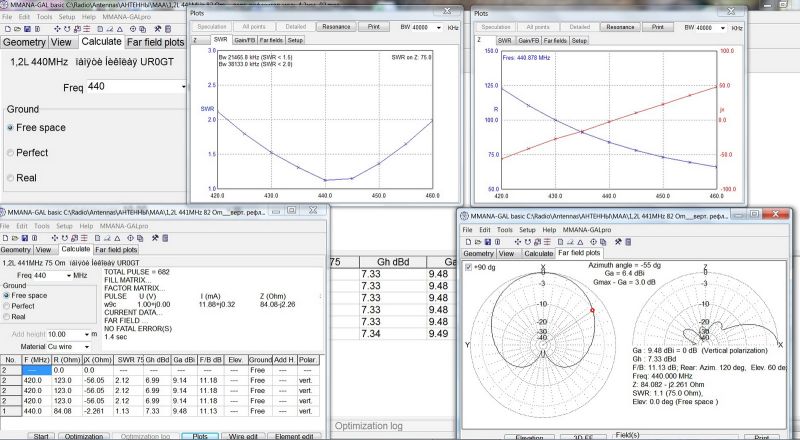

Вашему вниманию предоставляется очередная конструкция антенны, которая может пригодиться владельцам портативных станций, когда стандартной штыревой антенны не достаточно, но вместе с тем, обстоятельства не позволяют использовать направленную антену типя Яги. Антенна выполняется из медной проволоки. Обратите внимание, что резонансная частота 440МГц, но антенна достаточно широкополосна и вплне может работать как на наших частотах (445.950, 445,975) так и на LPD и PMR

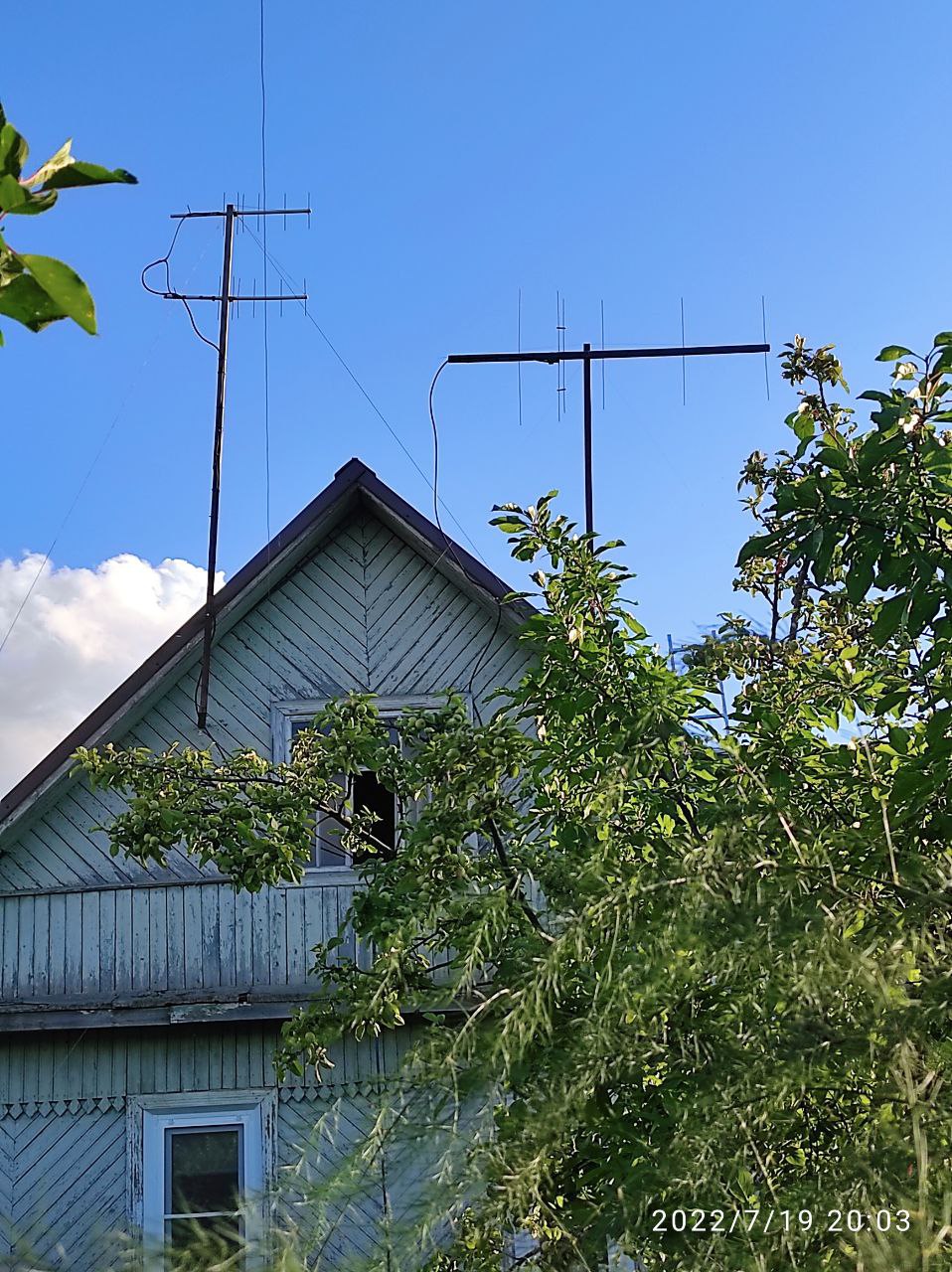

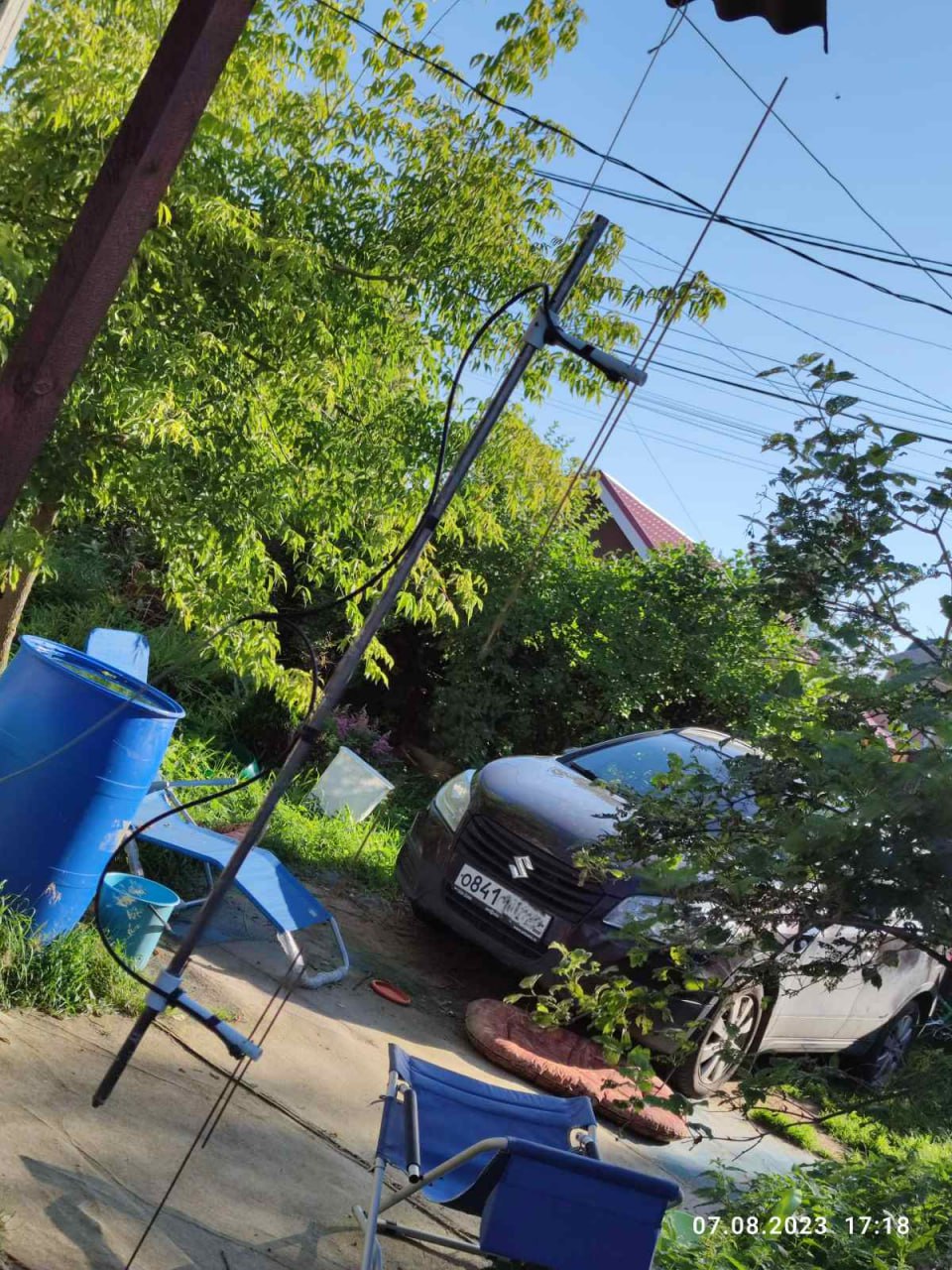

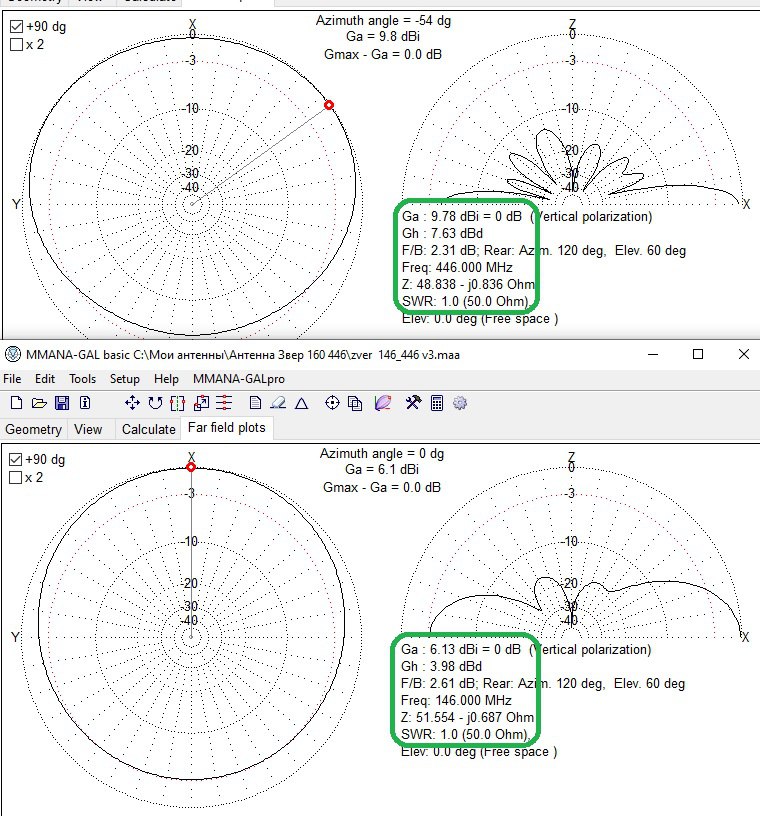

Зверь

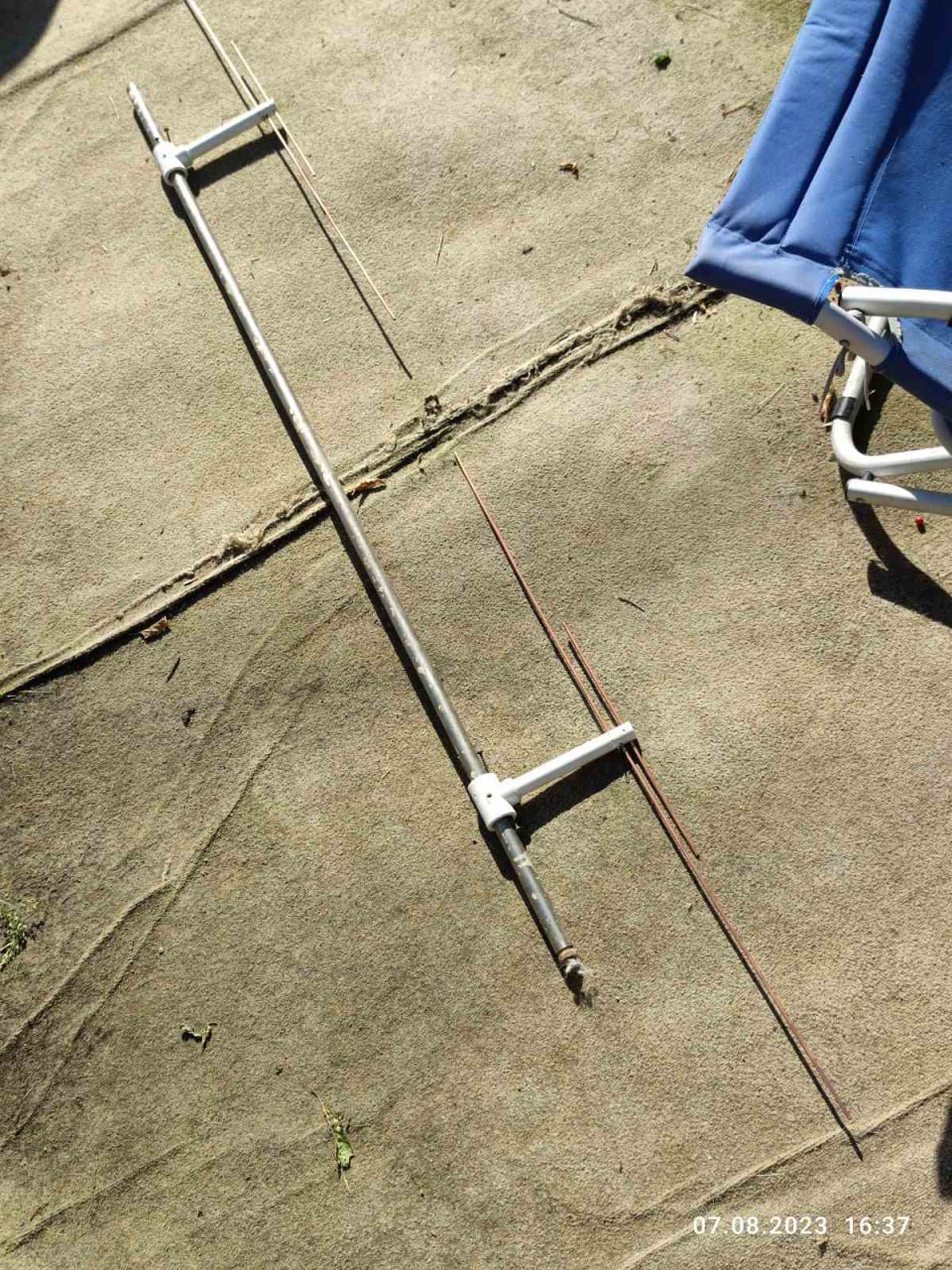

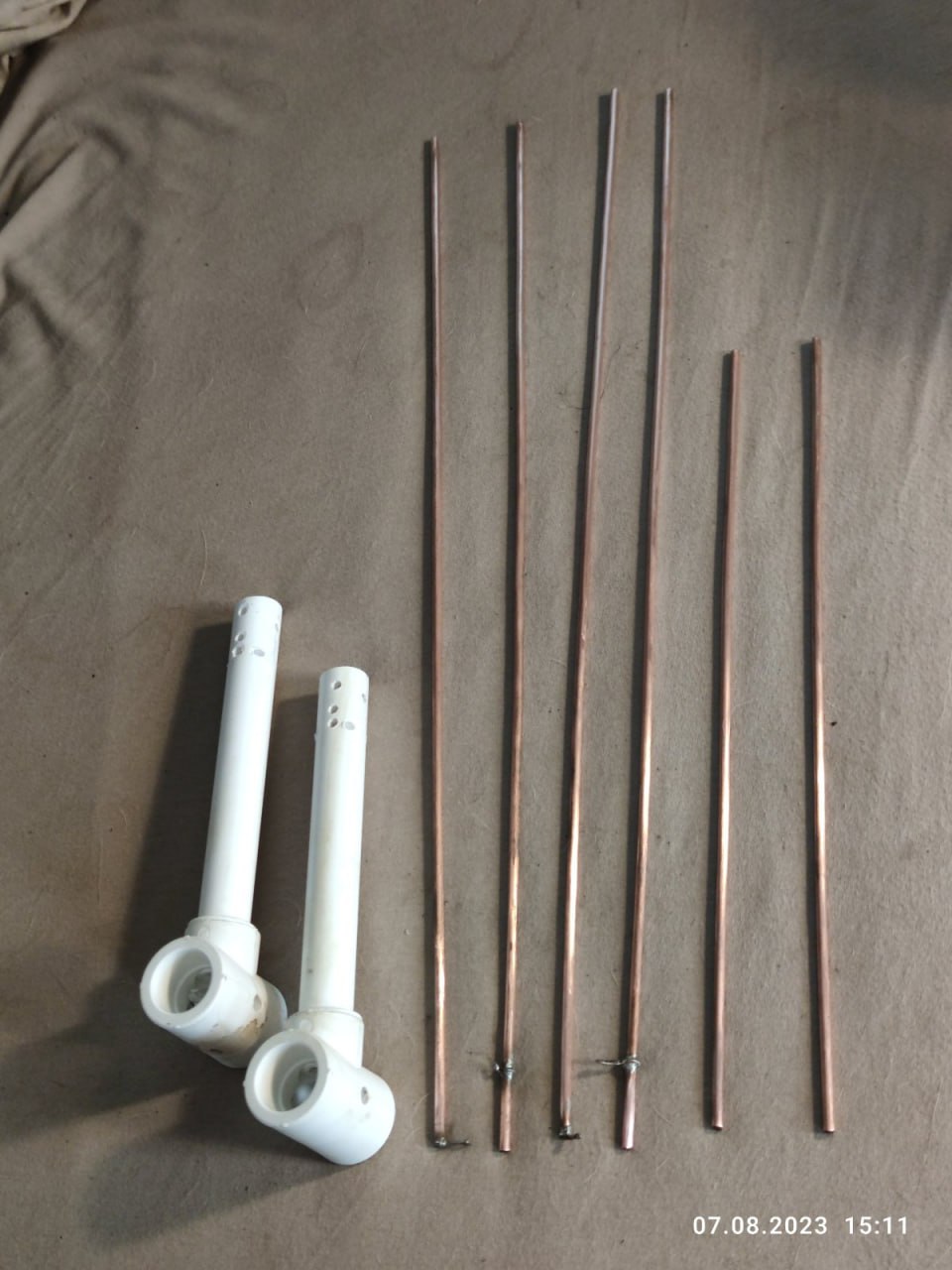

За основу была взята известная антенка Зверь. И творчески переработана.

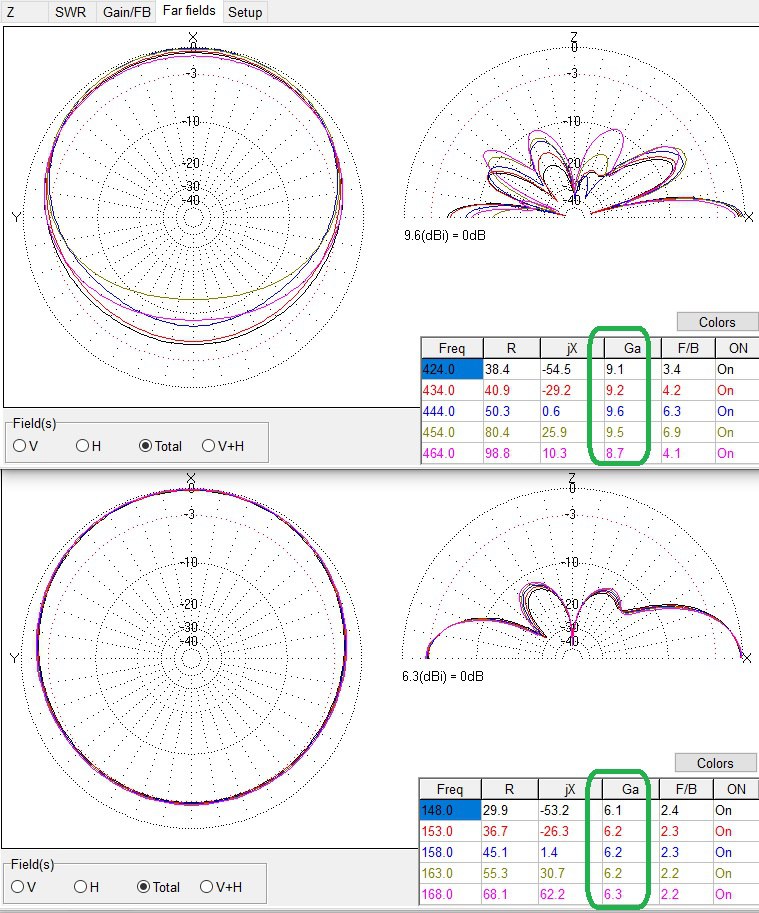

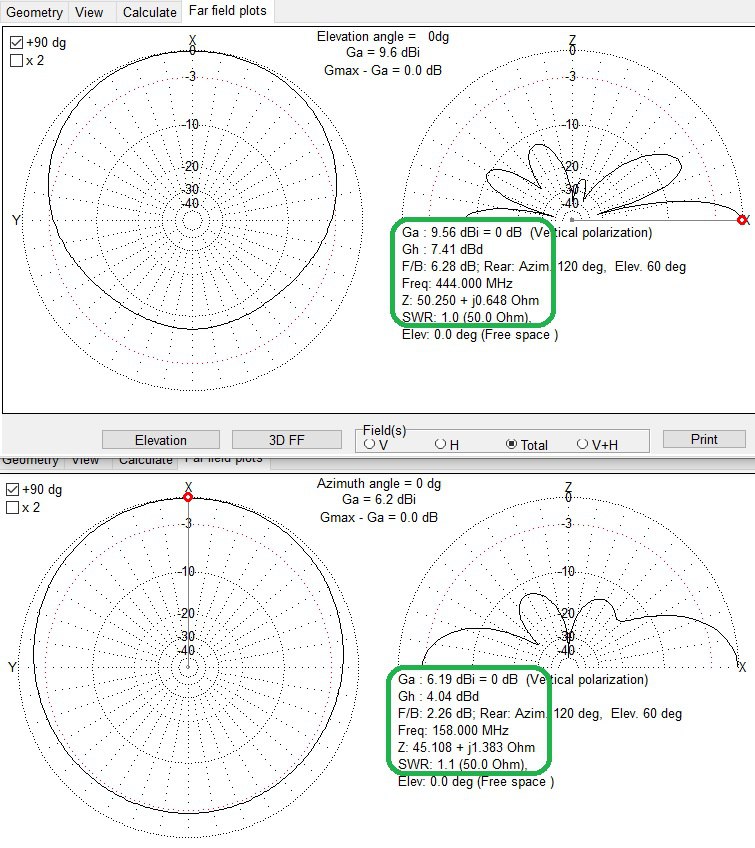

На 146
Если цеплять на цельную металл. мачту, падает усиление на 146, т.к это не симметричная система в плане рефлектора
в копилку наверное лучше такой вариант. В принципе поперечная траверса не влияет ни на что
по поводу питания и суммирования…

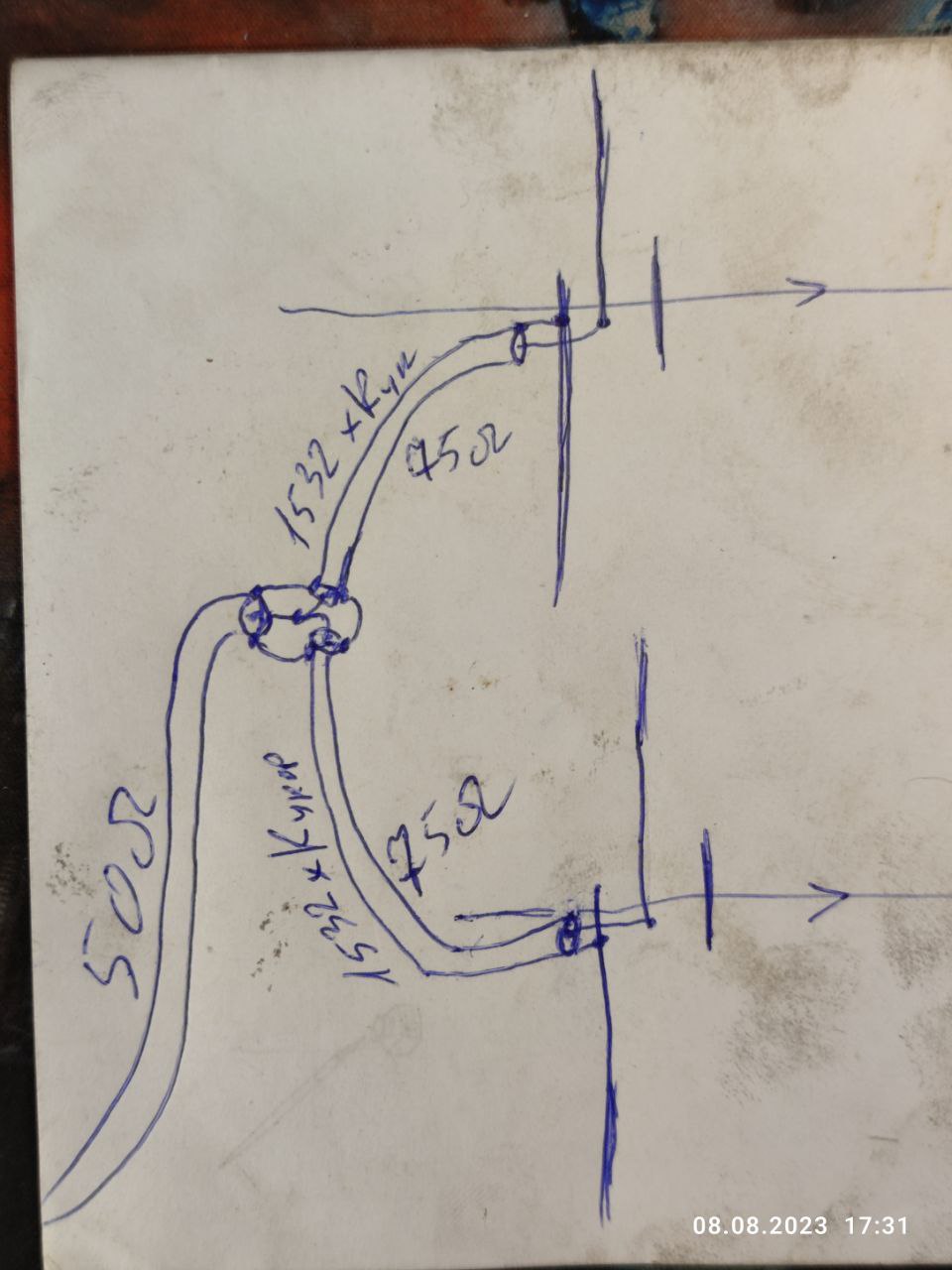

Питание как обычно в моих Яги, Z-вибраторы. От каждого по куску 75 омного кабеля одинаковой длины. (1532мм х К укорочения)
Соединяются в одном месте эти два кабеля-трансформатора и фидер 50 ом, к трансиверу.
По питанию так:
Самое главное — НЕ перепутать фазировку при подключении к вибраторам. Центр. жила - к торцу дальнего плеча. Оплётка к нижнему. На обеих вибраторах ОДИНАКОВО должно быть
В месте общего соединения/суммирования можно сделать так. Обжать все три кабеля разъемами. И применить соотв. Тройник. И это более правильный способ)
Подровнял. там кривизна в предыдущем была в одном месте (сдвиг)
