Антенны от Янки
Двойная дельта

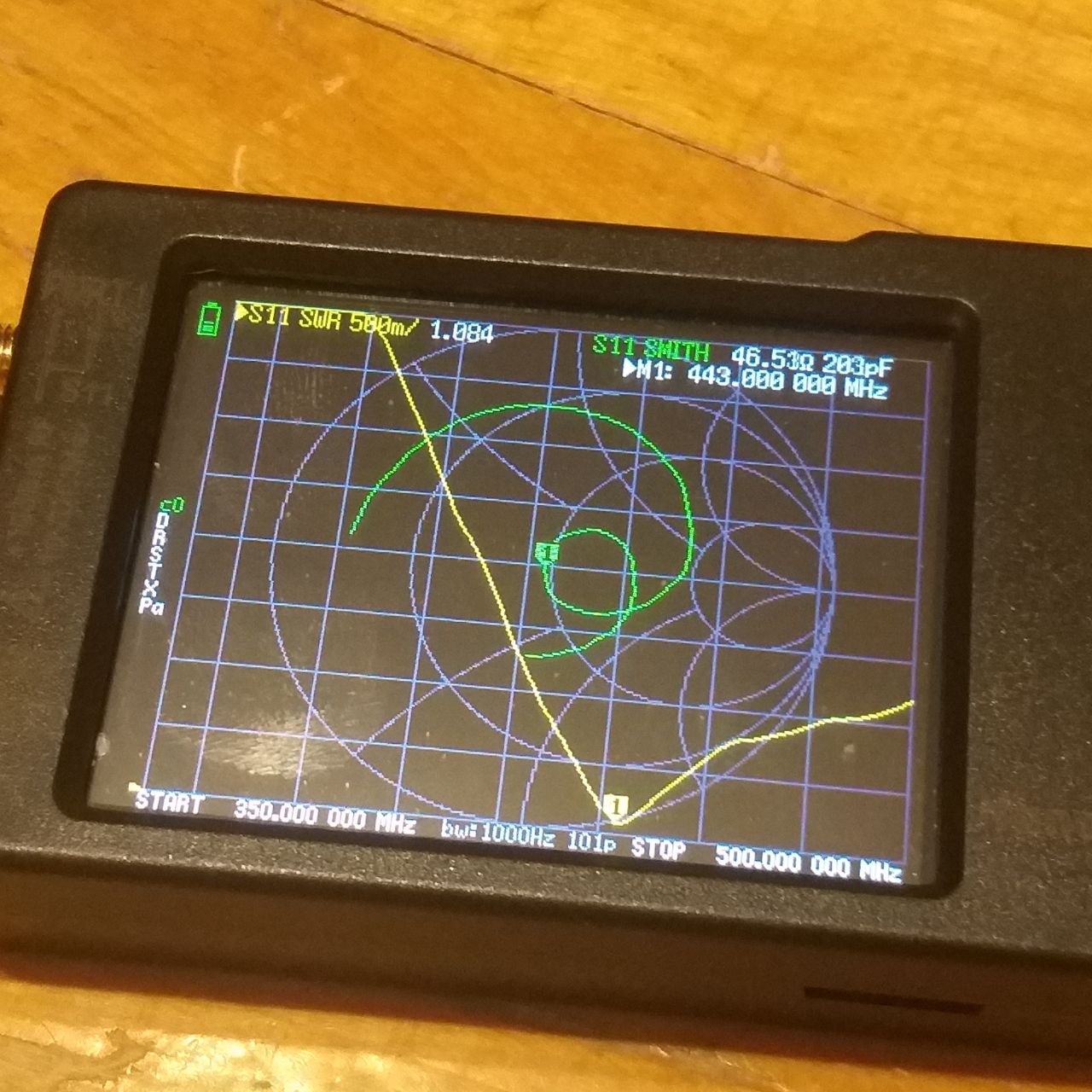

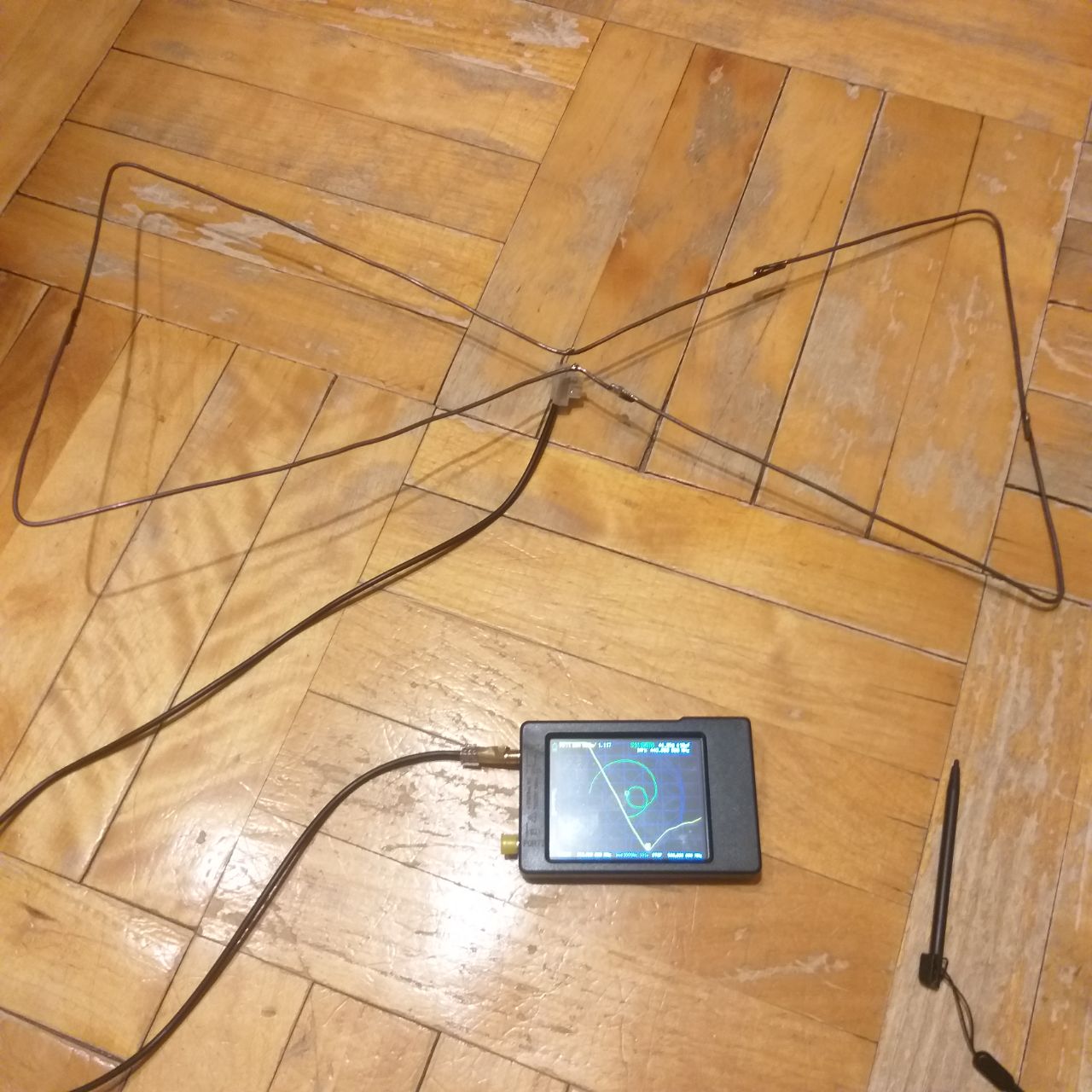

Ну вот, сегодня закончил настройку вибратора типа согласованного стека из двух “дельт”, в народе называемой “бабочкой”. Казалось бы, что может быть проще, чем свернуть в треугольник проволоку длиной в длину волны, но нэт. Нюансов оказалось много. В первую очередь, соотношение сторон. Хотя во многих описаниях фигурирует равносторонний треугольник, но на практике оказалось, что длина вертикальных сторон сильно влияет на входное сопротивление (причем на его активную часть, которая “сопротивление излучению”, и может принимать значения в достаточно широких пределах). Точнее влияет на сопротивление не сама длина отрезка, а численная величина углов треугольника в дальней от питания части дельты. Кроме того и общая длина влияет не только на точку резонанса, но и на входное сопротивление, которое, при неправильном соотношении, может оказаться далёким от заветных 50 ом. В результате задача сводится к поиску соотношения длин между вертикальными и сходящимися сторонами, чтобы их сумма оставалась равной длине волны. При этом малейшая асимметрия приводит к значительному искривлению диаграммы направленности. Как верно говорил Илья Байкова, плоская антенна типа антенн Харченко (даже в классическом исполнении биквадрата) требует для постройки опыта, внимания, точности и и некоторых знаний. К примеру, именно во время постройки этой антенны я узнал, что усиление одинарной дельты меньше, чем кольца и квадрата, а вот усиление стека из двух дельт выше, чем усиление стека из двух квадратов или двух колец, и зависит от расстояния между центрами площадей используемых фигур замкнутых рамок. Так же выяснилось, что замкнутые антенны вообще обладают рядом преимуществ перед волновыми каналами, в первую очередь меньшей зависимостью от расположения к стенам и другим предметам.
В результате такие антенны можно назвать антеннами для “сложных условий”, когда у кого-то нет возможности ставить антенну на крышу и оснащать её поворотным устройством. У меня антенна подобного типа хорошо показала себя на балконе второго этажа за стеклом, с которой все меня и слышат обычно.

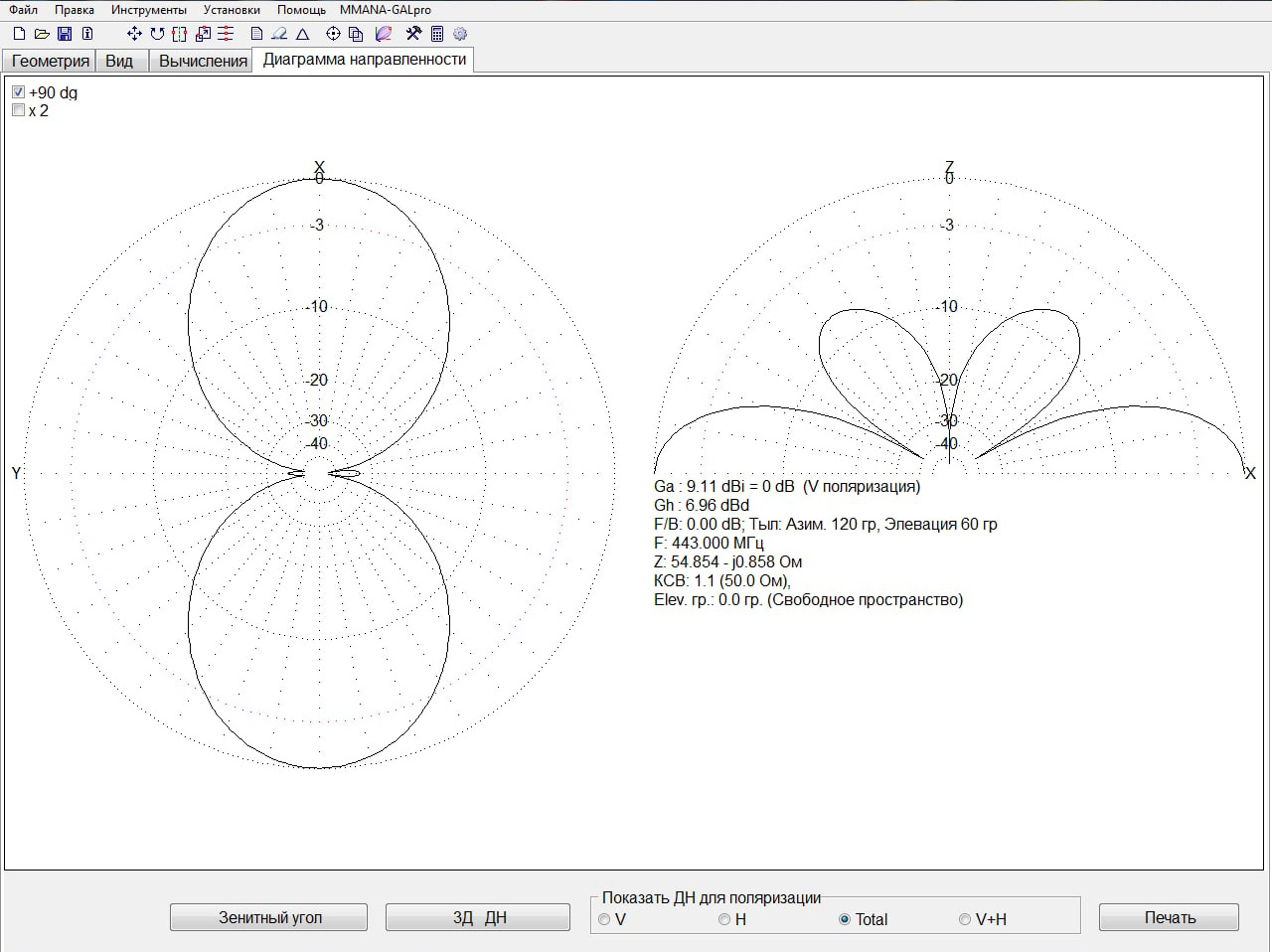

Один такой вибратор имеет интересную диаграмму направленности (не круговую, как у диполей, а в виде двух выраженных лепестков вперёд и назад), усиление около 6 dbi. Вертикальный стек из двух таких вибраторов имеет усиление более 9 dbi. При установке такого стека на решетчатый рефлектор можно получить усиление 12-13 dbi. При этом ширина зеркала получается около 60 см, высота 90. Для одиночного вибратора с зеркалом получается усиление порядка 9-9.5 dbi (зависит от профиля, материала, технологии сборки).
Разные варианты антенны с такими вибраторами можно использовать в квартире на подоконнике, подвесить на карнизе, на балконе, или поставит на мачту на даче, поскольку при равном с волновым каналом усилении (если ВК 7 элементов) такая антенна имеет широкую полосу в диапазоне КСВ < 1.5, более широкую диаграмму, а так же менее чувствительна к посторонним предметам и не требует обязательной установки за периметром помещения.
