Симметрирующий стакан из латунной трубки
Опять возвращаясь к вопросу симметрирования Виктор поделился своим способом симметрирования и его настройке. Идея проста, применять вместо оплетки толстого кабеля, латунную трубку. Плюсы данного способа в том, что проще сделать большее соотношение диаметров стакана и внешней оплетки, а поскольку эта пропорция не меняется из-за жёсткости трубки, проще такой стакан настроить.

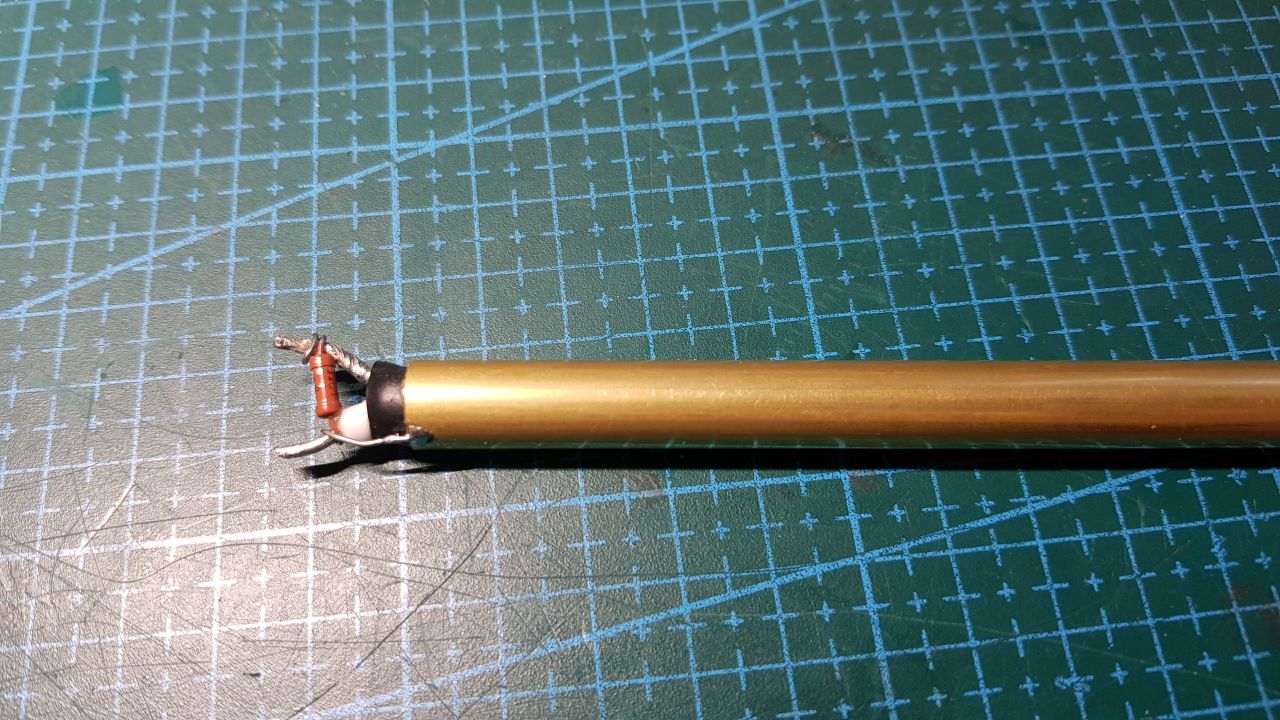

Теперь о настройке данного стакана. Со стороны кабеля идущего на разъём, временно фиксирует трубку, для удобства, можно временно намотать на оплетку кабеля, очищенную оплетку от другого. Далее соединяем “горячий” конец трубки с центральной жилой. Между этим соединением и оплеткой кабеля ставим резистор 50 ом. Меряем ксв и по результатам измерений подрезаем трубку с любого из концов. Так же спайку между концом трубки и центральным проводником кабеля можно оставить, тогда антенна получится короткозамкнутой и автоматически защитит вашу станцию от статики. Если вам требуется защита от статики уже изготовленной антенны и вы не хотите её переделывать, то короткое замыкание по постоянному току можно реализовать короткозамкнутым отрезком, в четверть длины волны, выполненного из коаксиального кабеля и соединить его с вибратором в точке соединения питающего кабеля.

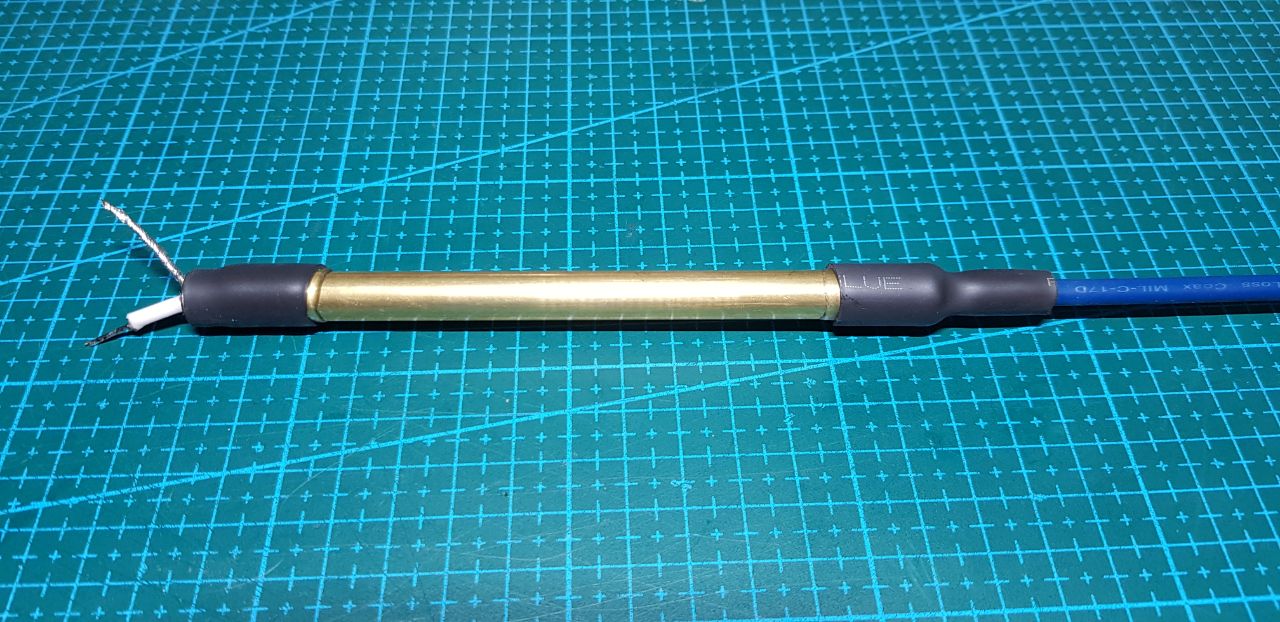

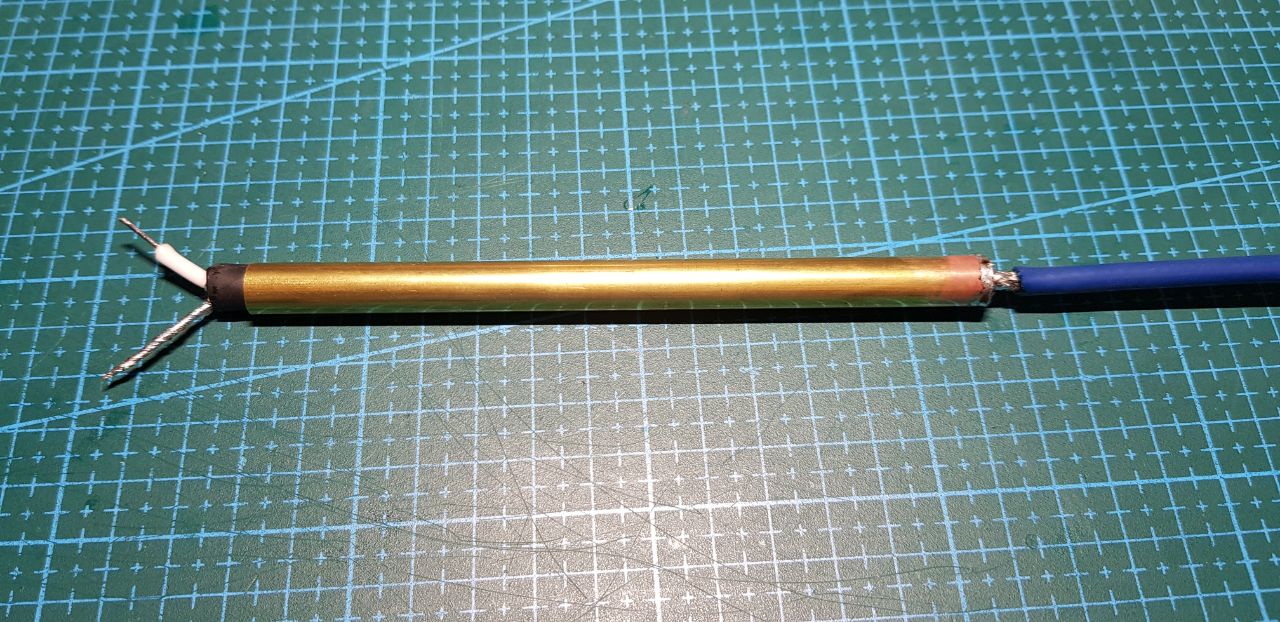

Кабель внутри стакана должен не болтаться, а проходить ровно посередине трубки. Для зтого делаем термоусадку на кабель внутри трубки (изолента не подходит!), так как токи летят внутри симметрируещего стакана.

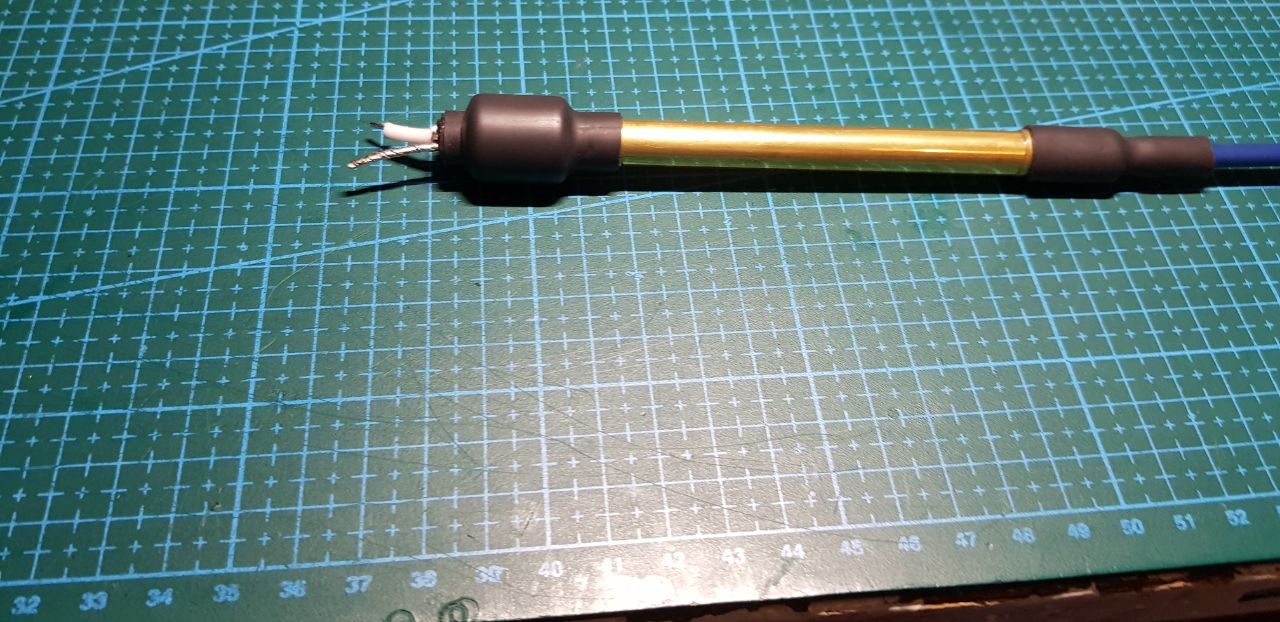

Изоляцию политилен оставляем и надеваем термоусадку. Не забываем хорошо герметизировать место пайки

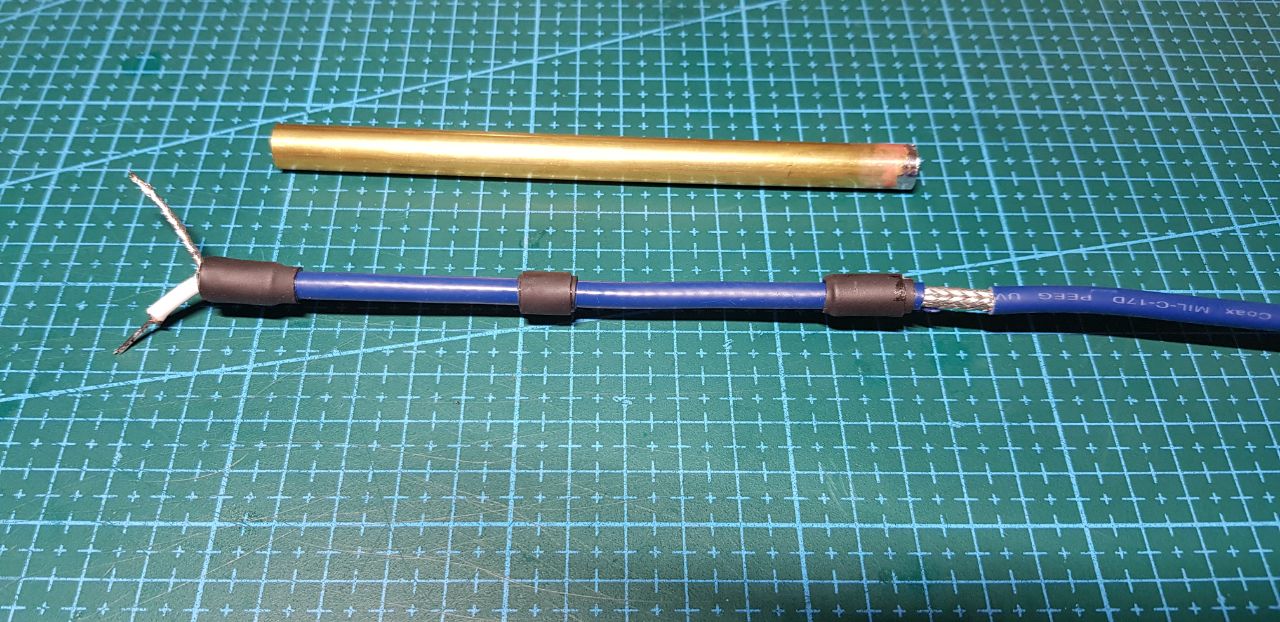

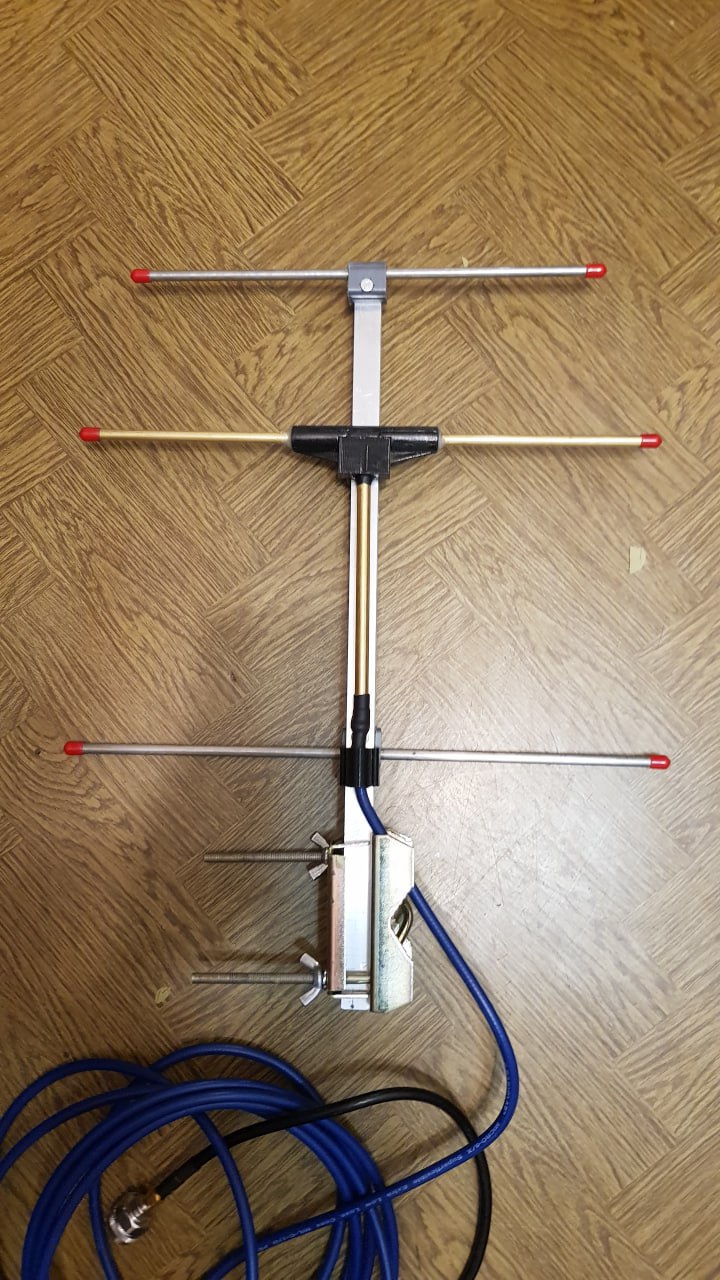

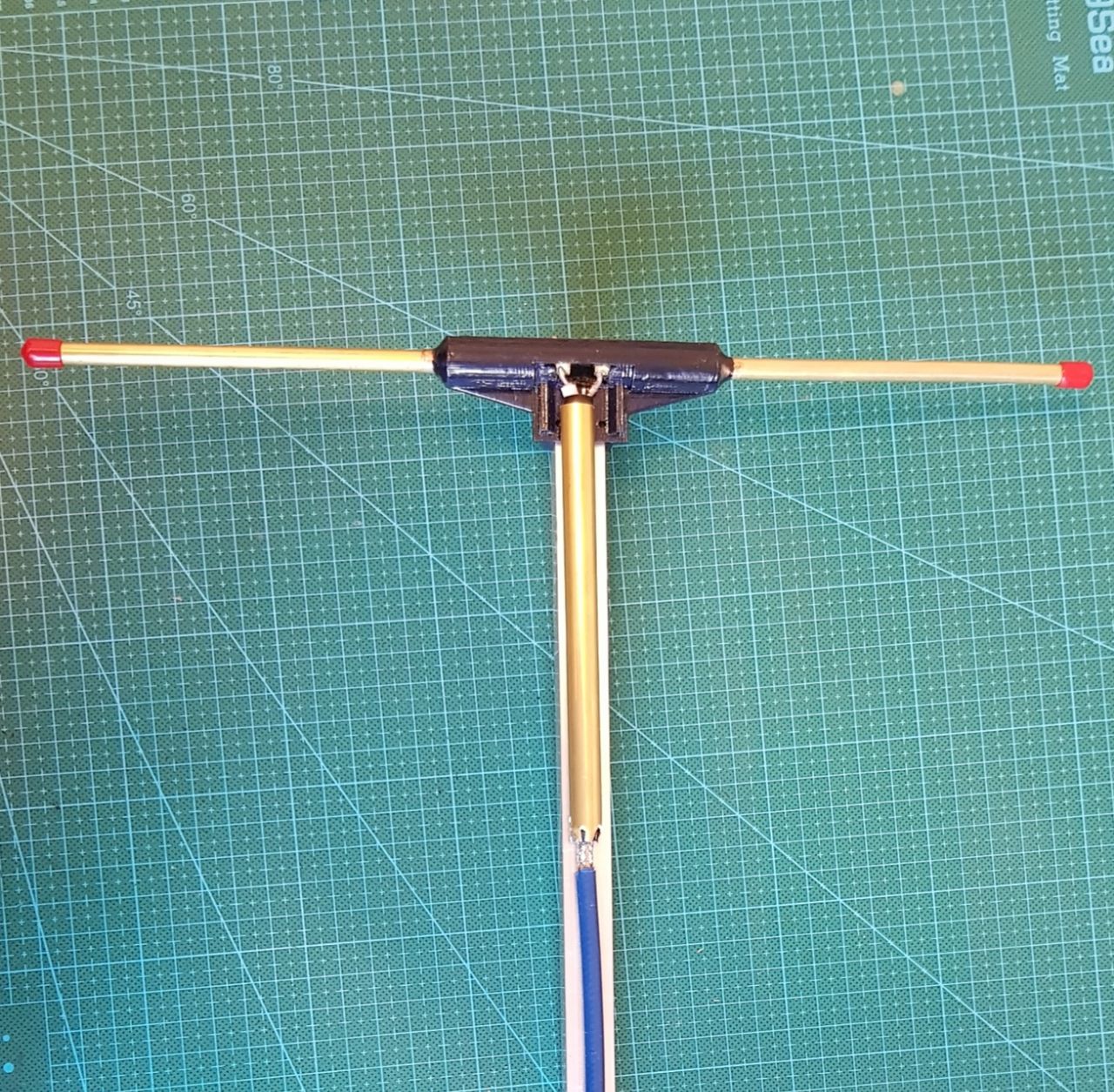

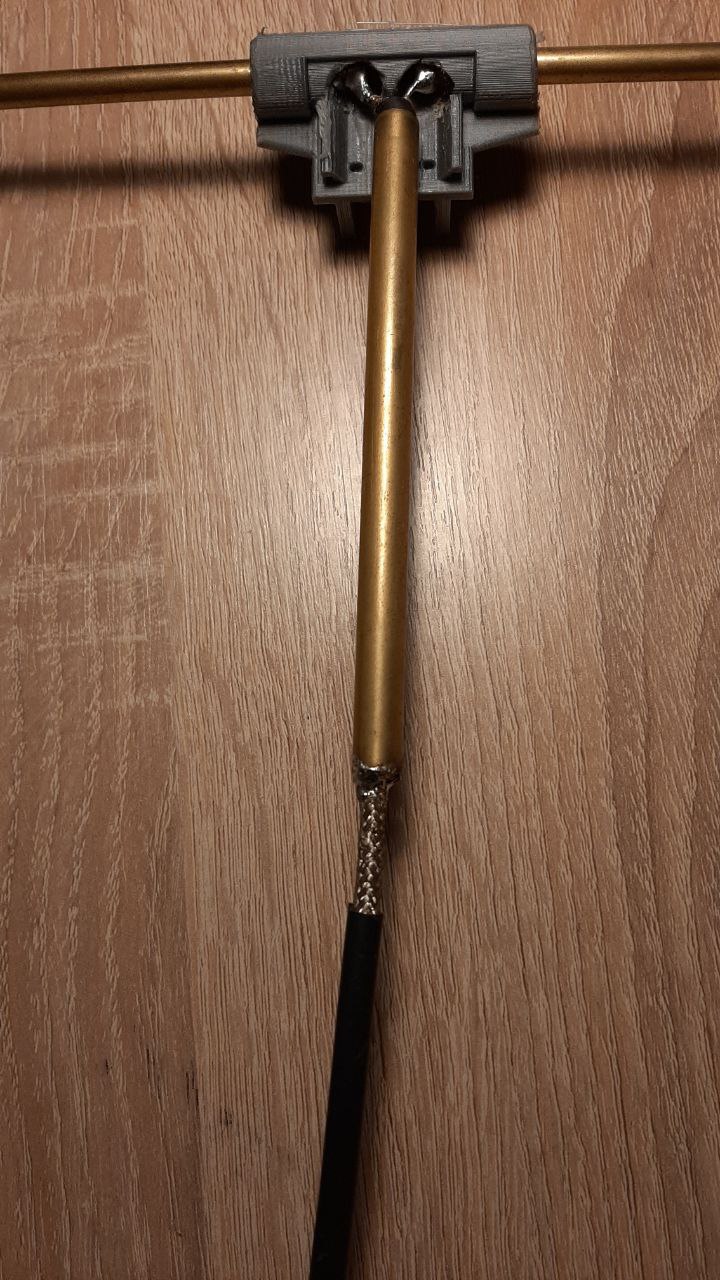

Весь процесс изготовления стакана. На последнем фото не феррит, а технологическое утолщение для держателей вибратора
От Виктора 5512
Симметрирующий стакан из оплетки кабеля
Для всех, кто занимается антенностроительством, рекомендую статью от RA6FOO, по запорным стаканам http://ra6foo.qrz.ru/stakan.html

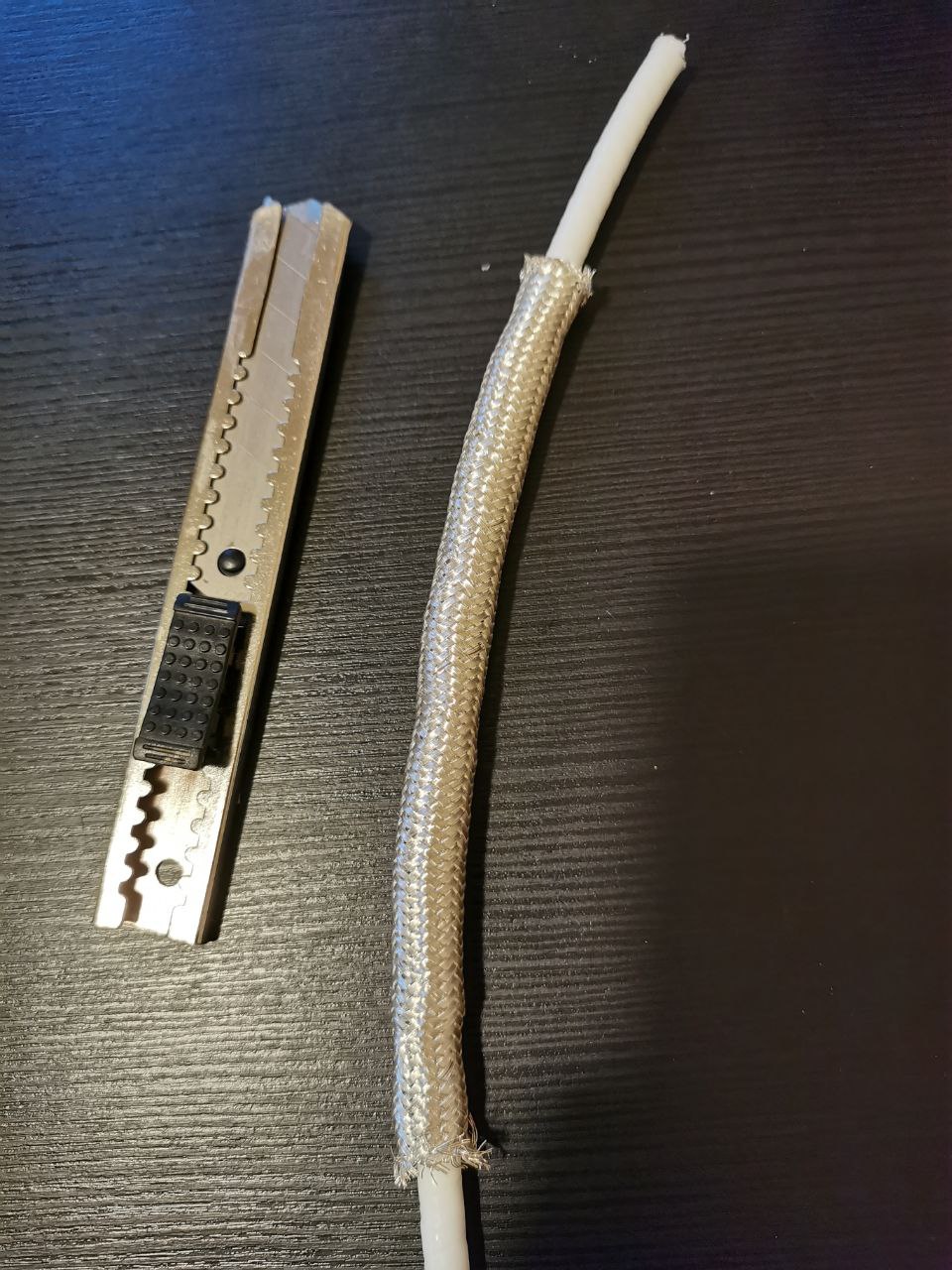

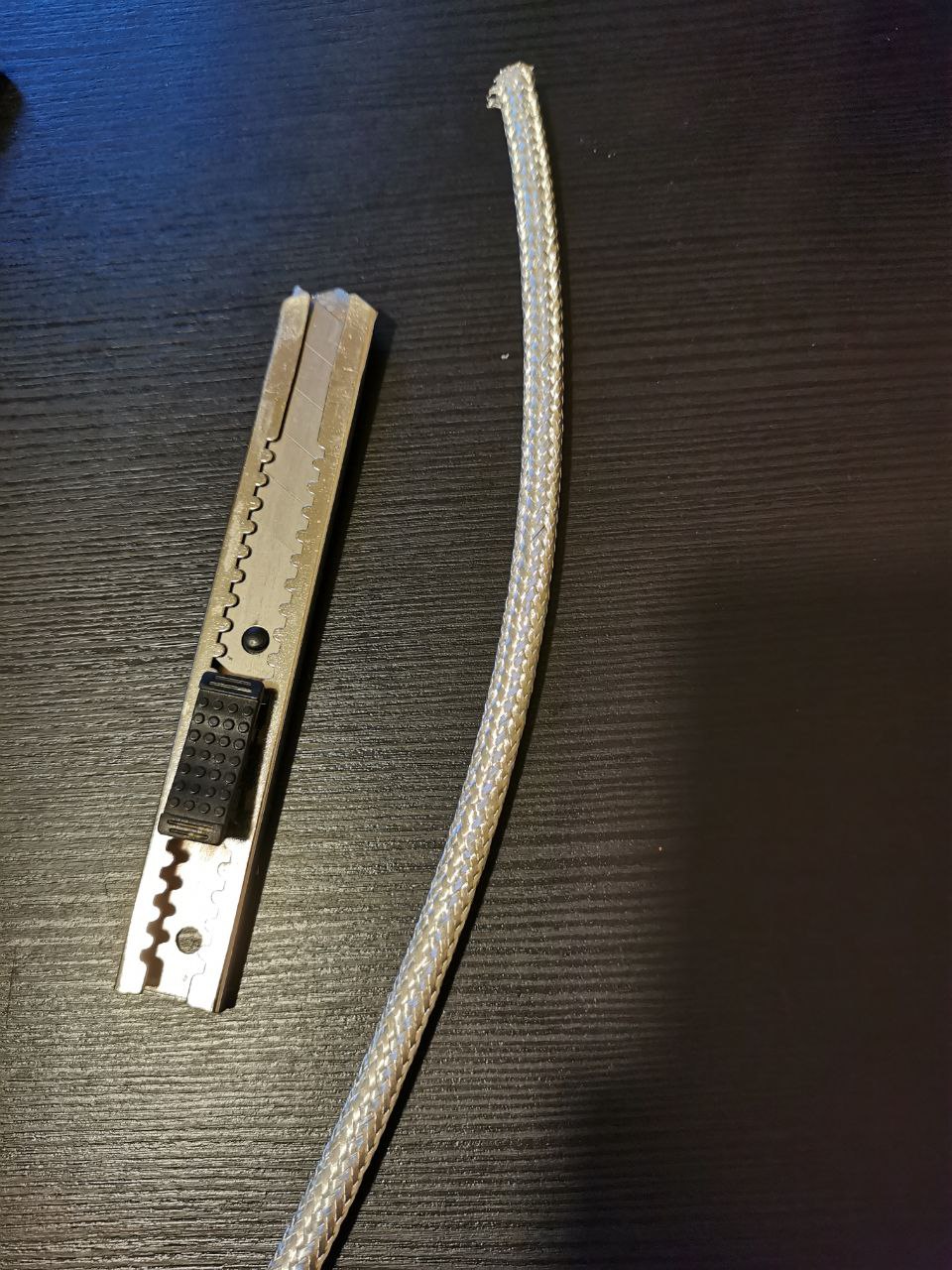

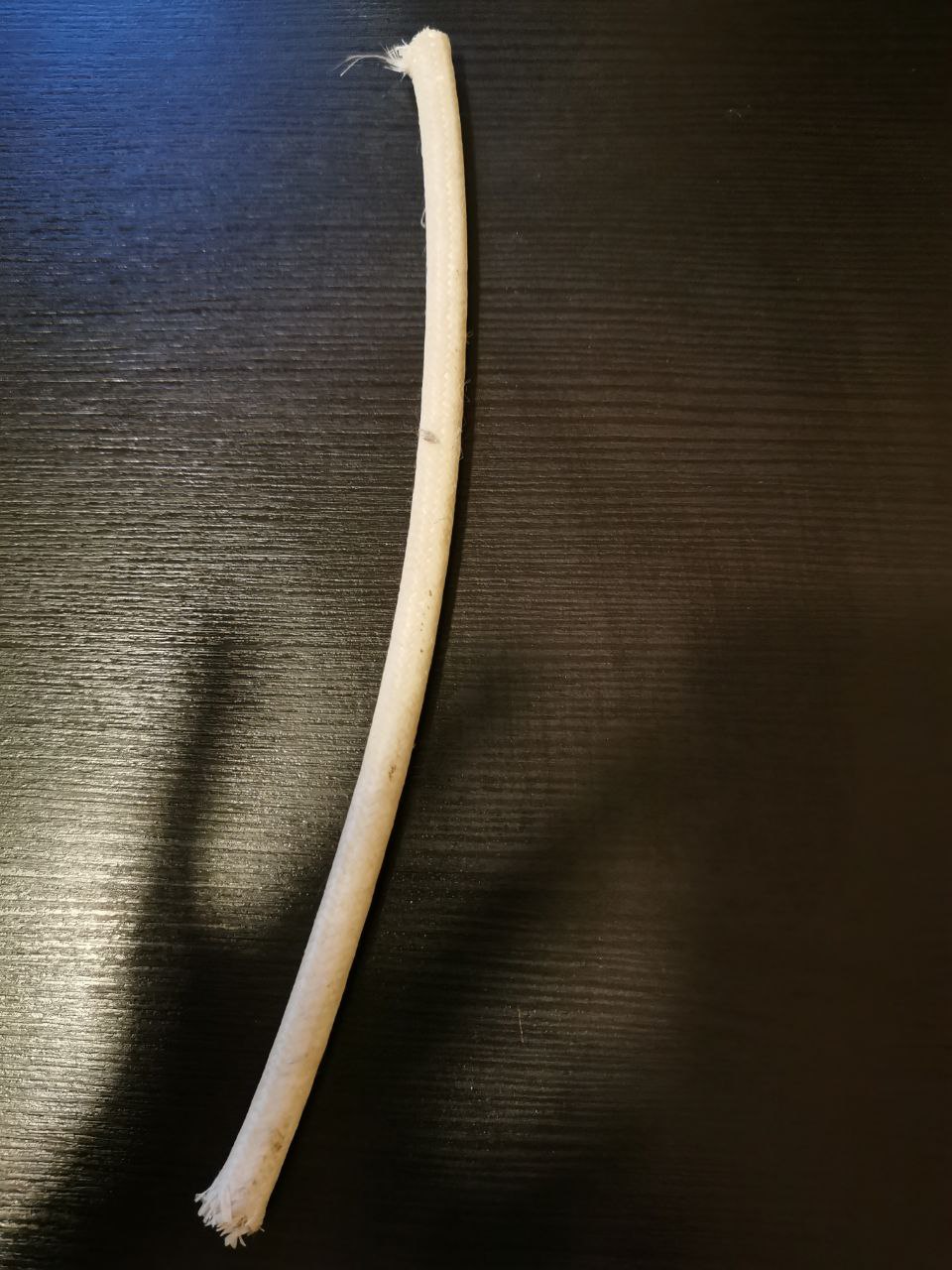

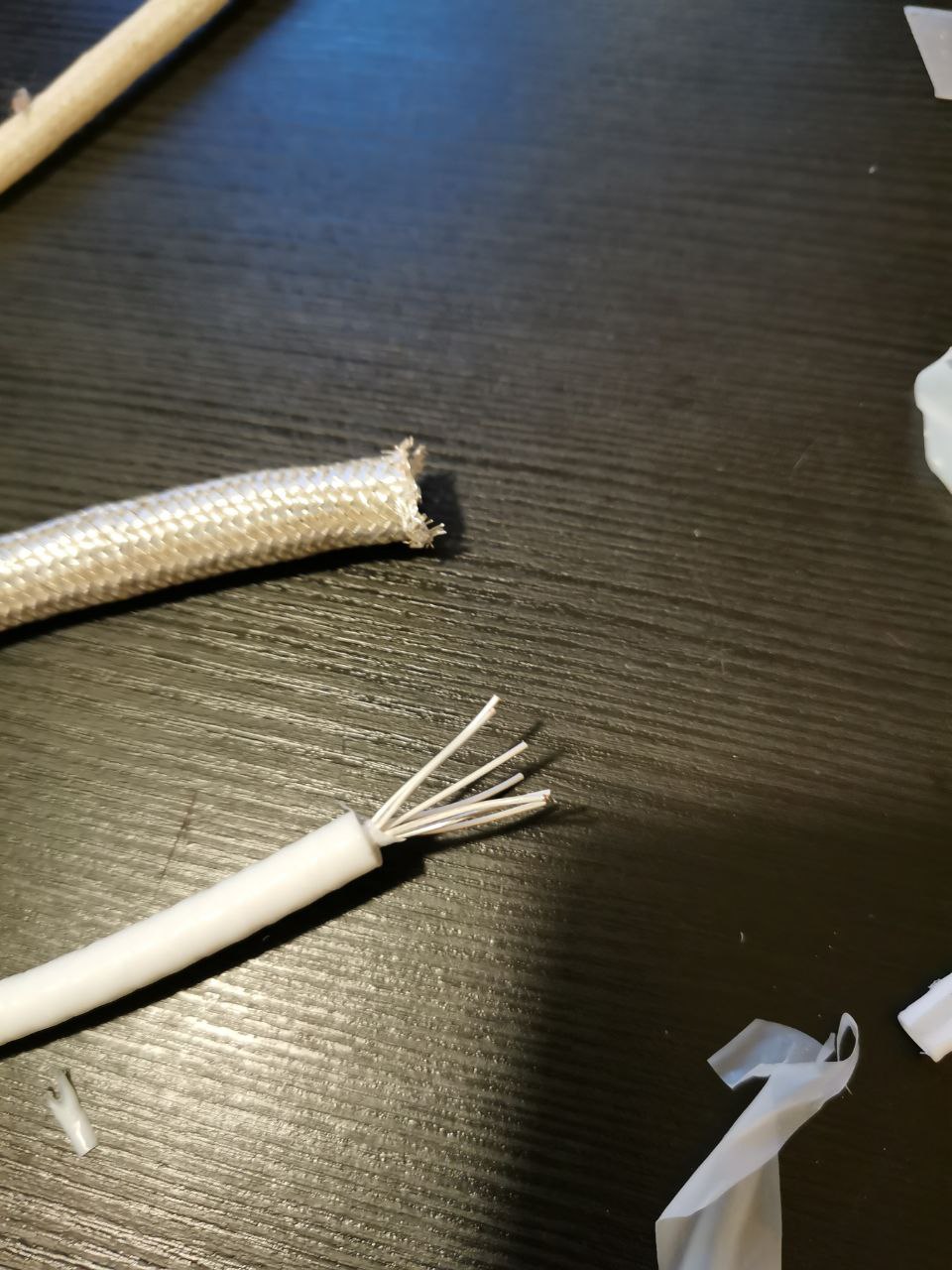

Для заинтересовавшихся могу дать кусочки кабеля который идеально подходит для “стаканов”. Как бонус 7 посеребренных проводков диаметром 0.7 мм для фильтров или других поделок.
В продолжении темы симметрирования кабеля при питании симметричный антенн.
