Поворотка Радант
Со временем пришёл к выводу, что для дальней связи нужна поворотка. По словам опытных товарищей ничего лучше повороток радант нету. Поворотка радант самая дешёвая AZ1000 с контроллером управления и двумя установочными трубами для крепления стоит 29кр. Что не бюджетно. Изучая описание и чертёж данной поворотки, увидел сходство с червячным редуктором NMRV 030. Ну и на одном из форумов (vhfdx.ru) увидел, что к ним очень хорошо подходят моторы от стекло очистителей наших авто.

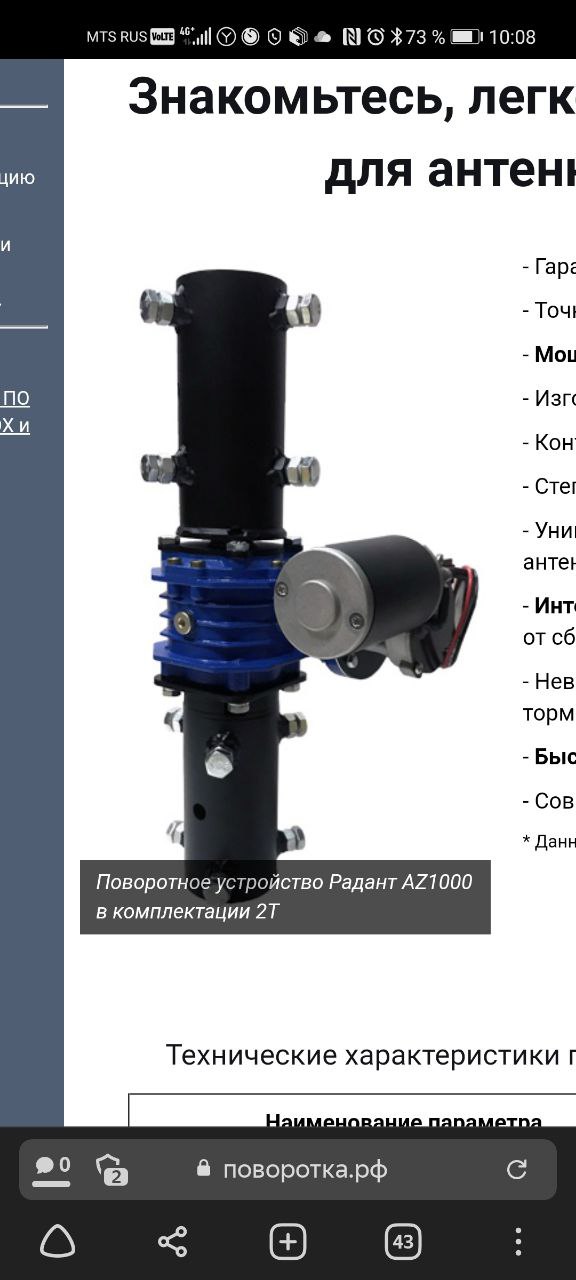

Поворотка радант

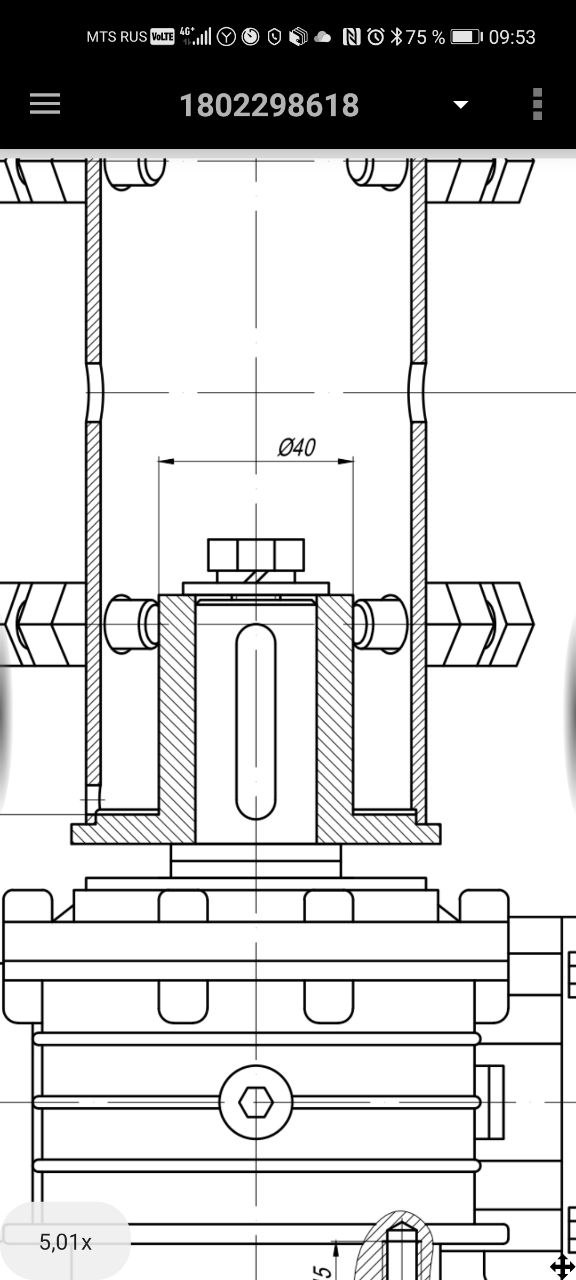

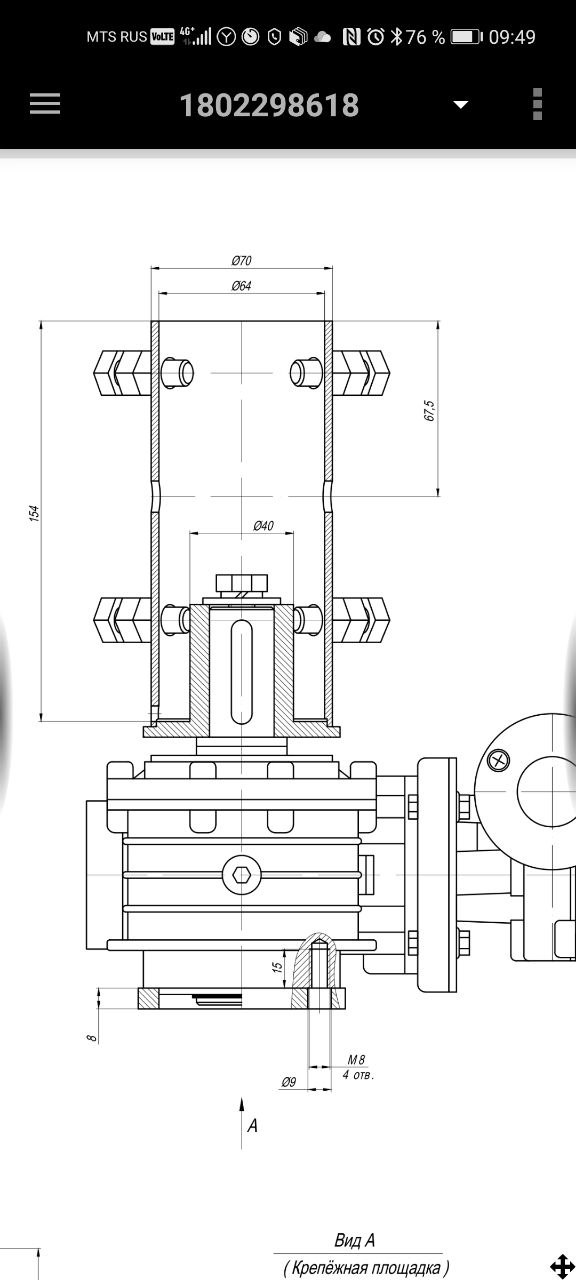

Чертёж раданта

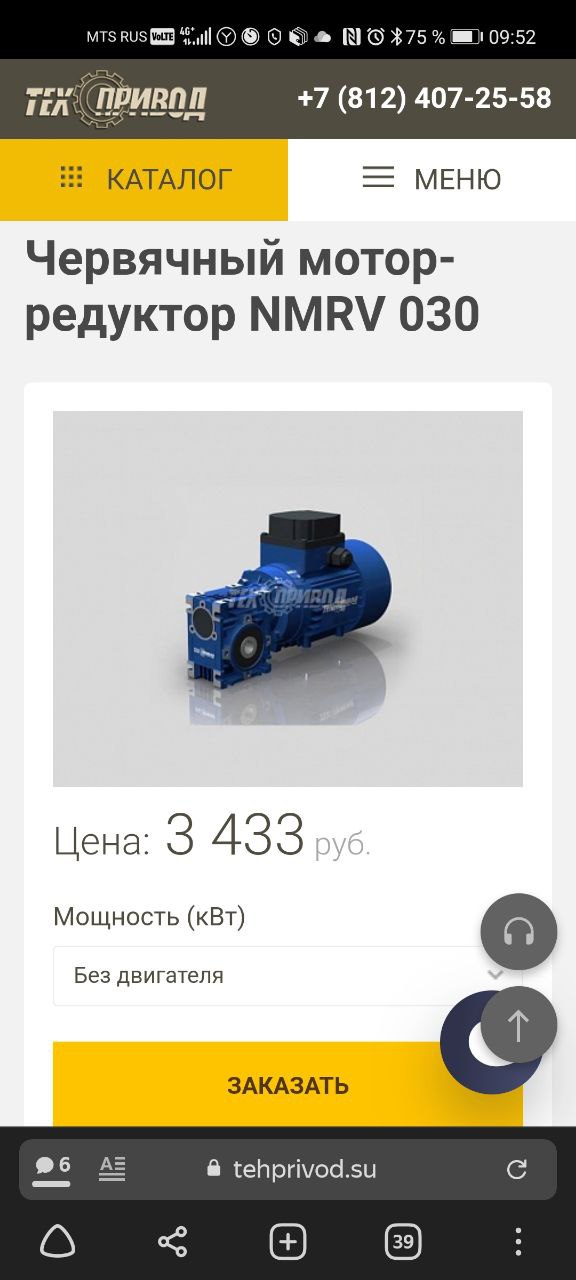

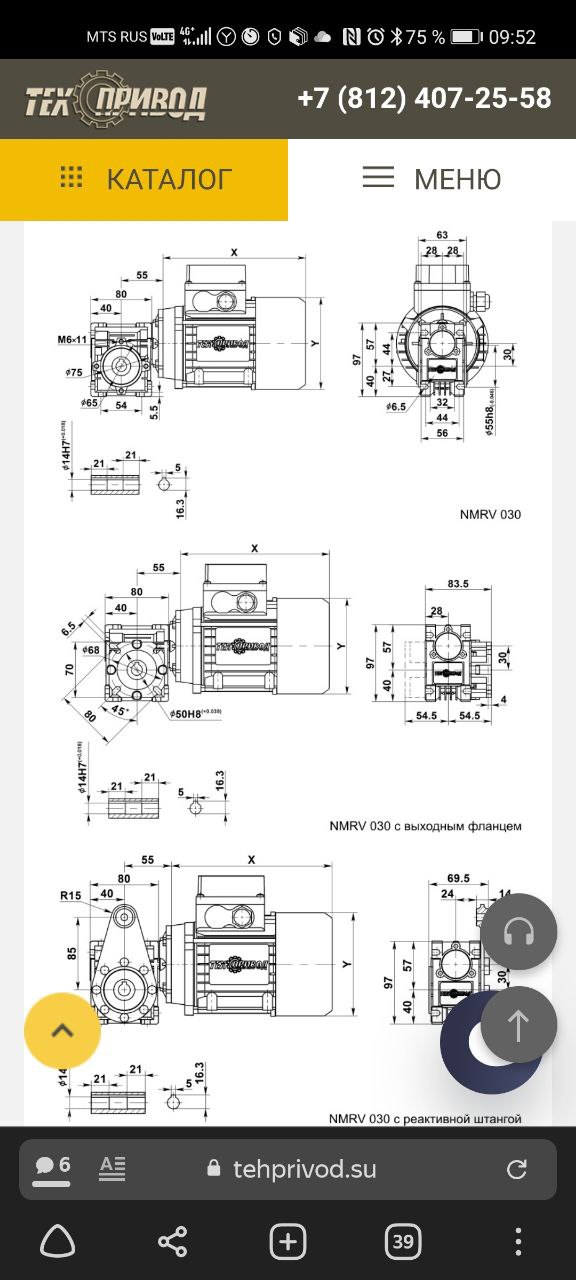

Чертёж редуктора и его стоимость.

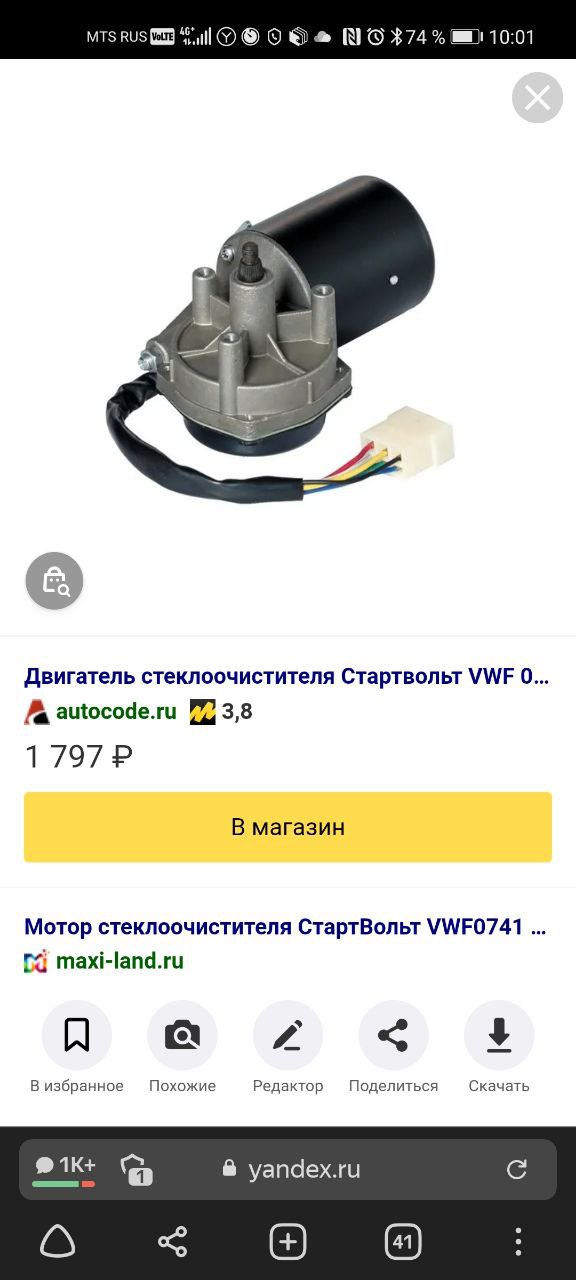

Мотор стеклоочистителя с редуктором
Теперь нужно проверить теорию о том, что оно друг с другом стыкуется и придумать механику для редуктора.
https://поворотка.рф/produkciya/povorotnye_ustroystva/povorotnoe_ustrojstvo_az1000_light_duty/
от Валкодера
Самодельная поворотка
Для желающих изготовить поворотное устройство своими руками, есть вот такой способ. Ссылки на авито могут устареть, но главное понять, что такое вполне себе возможно и не дорого, нужно лишь иметь доступ к металлу и сварке.

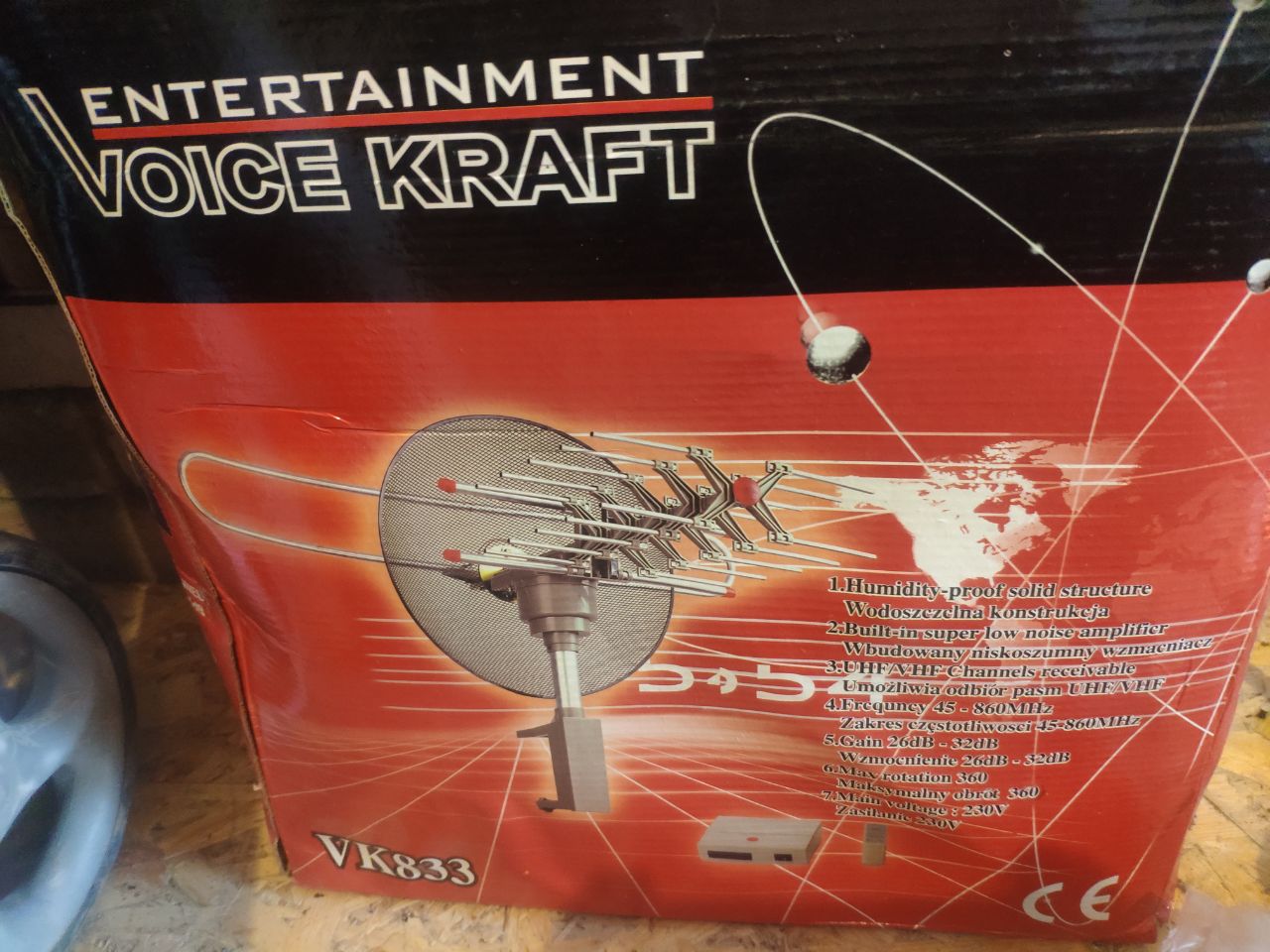

Еще одна самодельная поворотка
мотор от поворотки тарелки
мотоподвес, переделан
От Андрей Шаман
Еще одна схема поворотки
Мотор-редуктор с червячным редуктором, 12 В постоянного тока, 3V6V9V12V24V DC 8MMD7, длина вала 25 мм, обратный, с высоким крутящим моментом, самоблокирующийся JGY370 за 525,55 ₽ https://sl.aliexpress.ru/p?key=EuTfZJy
Никакой гидроизоляции. Нужно принять какие то меры по гидроизоляции перед монтажем. Ну поработает, посмотрим как себя поведет со временем. По отзывам, он не терпит боковой нагрузки. Поэтому я установил его на опорный подшипник, что свело к минимуму боковую нагрузку. Из плюсов, оказался неожиданно мощнее, чем я ожидал. Плюс не высокая цена.
Подшипник, типа такого:

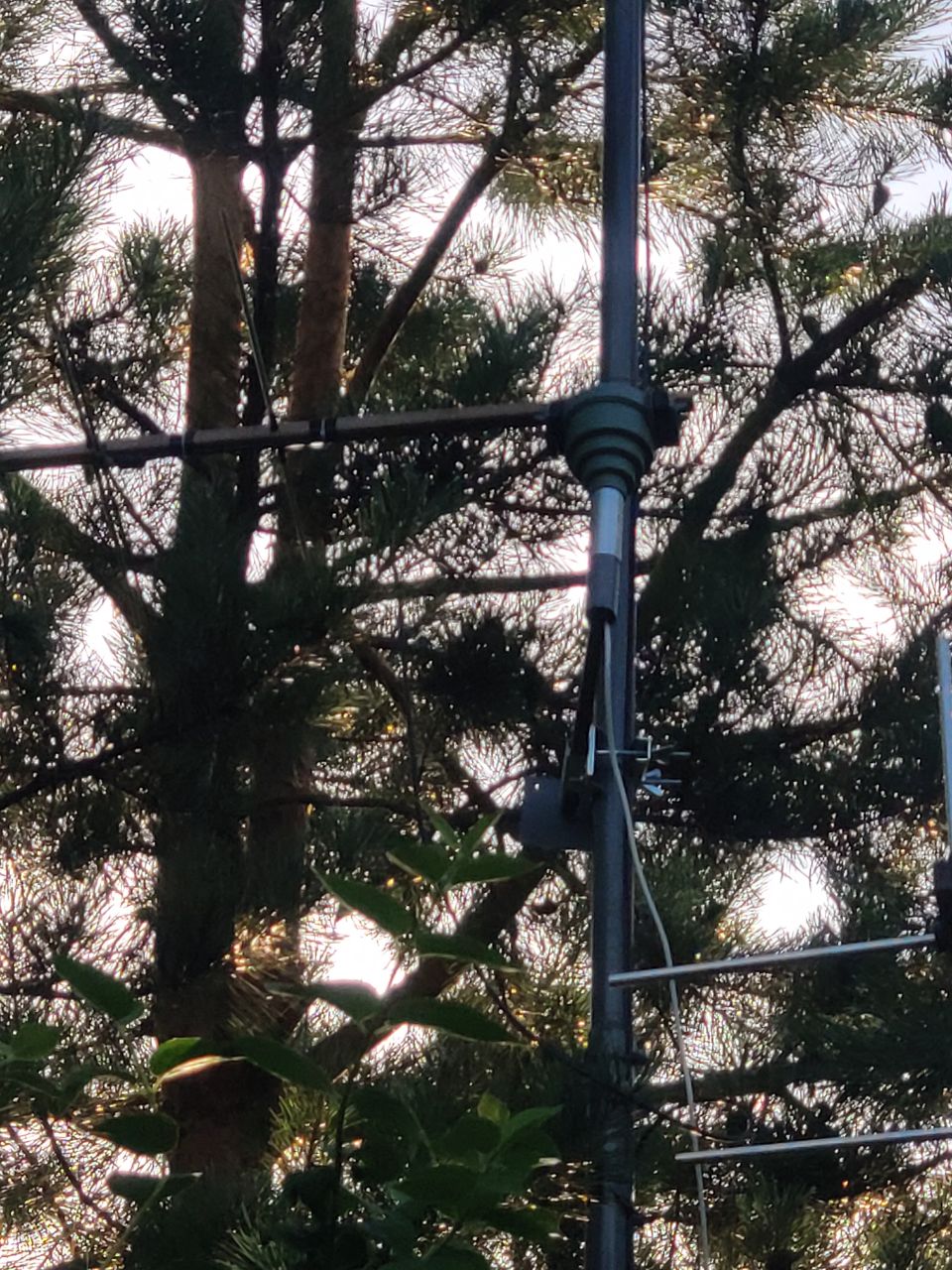

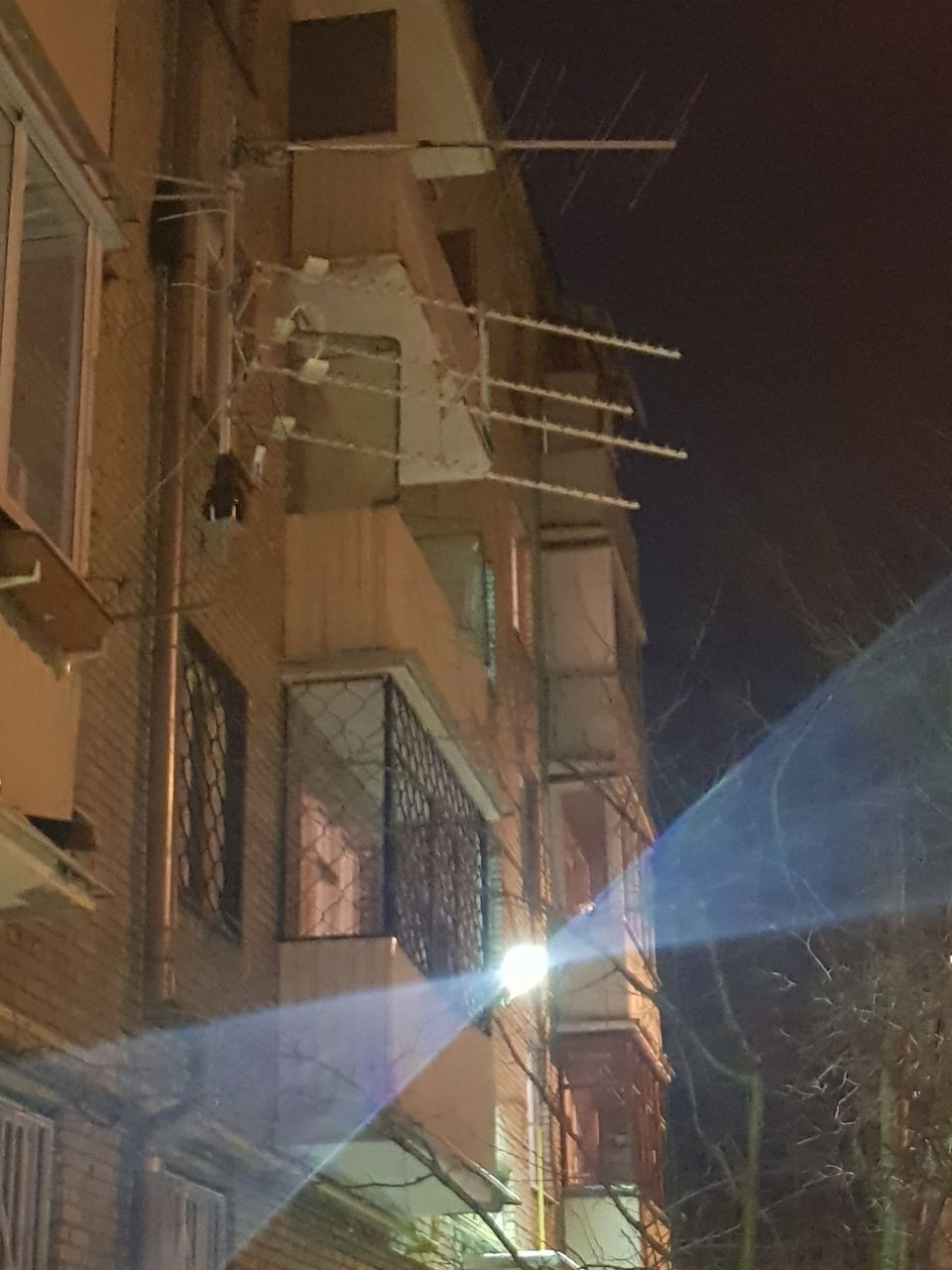

Сама мачта. Вытянул один, без помощника. Думал будет гораздо тяжелее.
От Катран

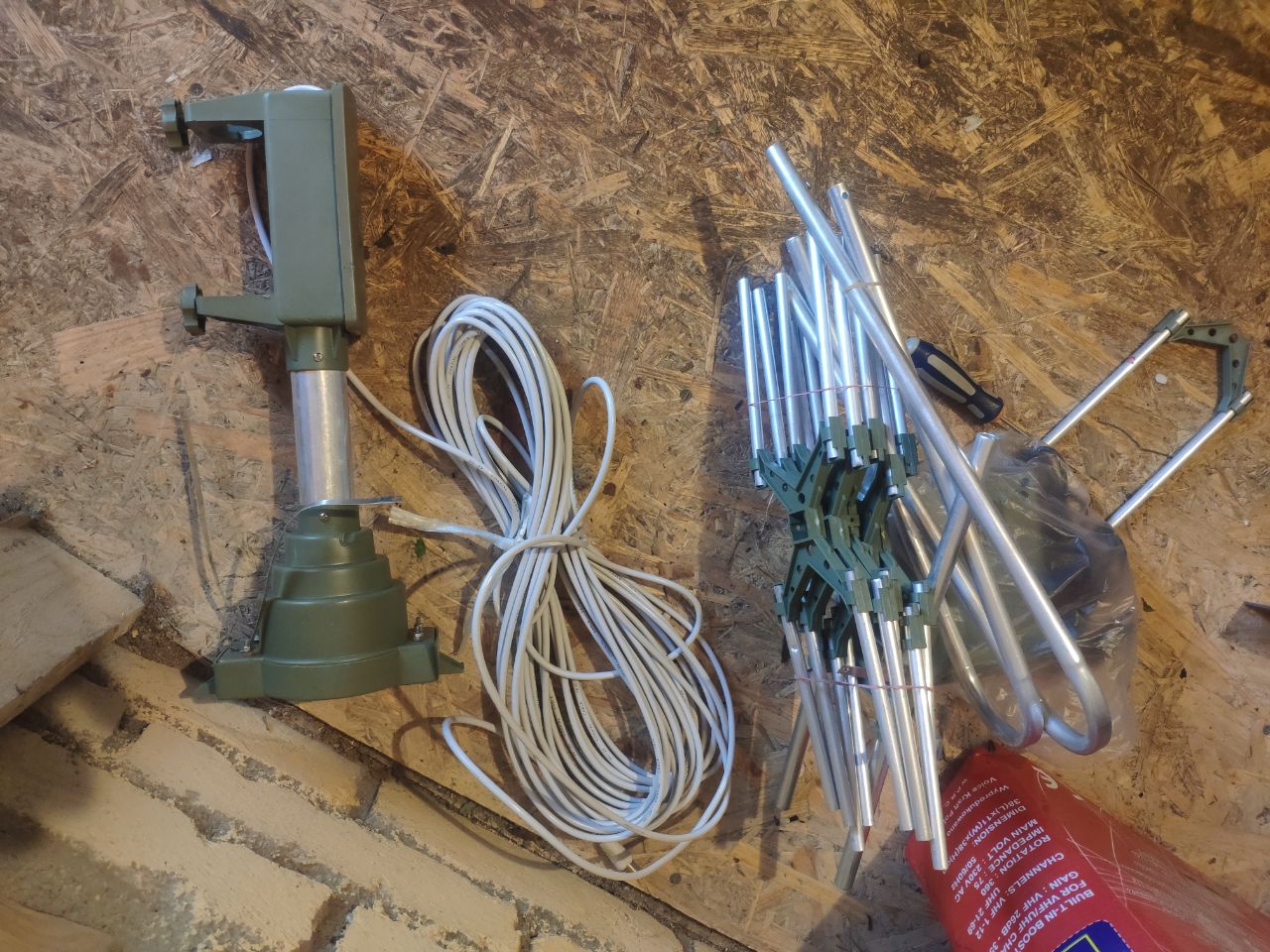

Поворотка из спичек и желудей
