Хотел бы для всех любителей напомнить про замечательную антенну - Треугольник. Очень простая антенна, делается из г..на и палок спичек и желудей.

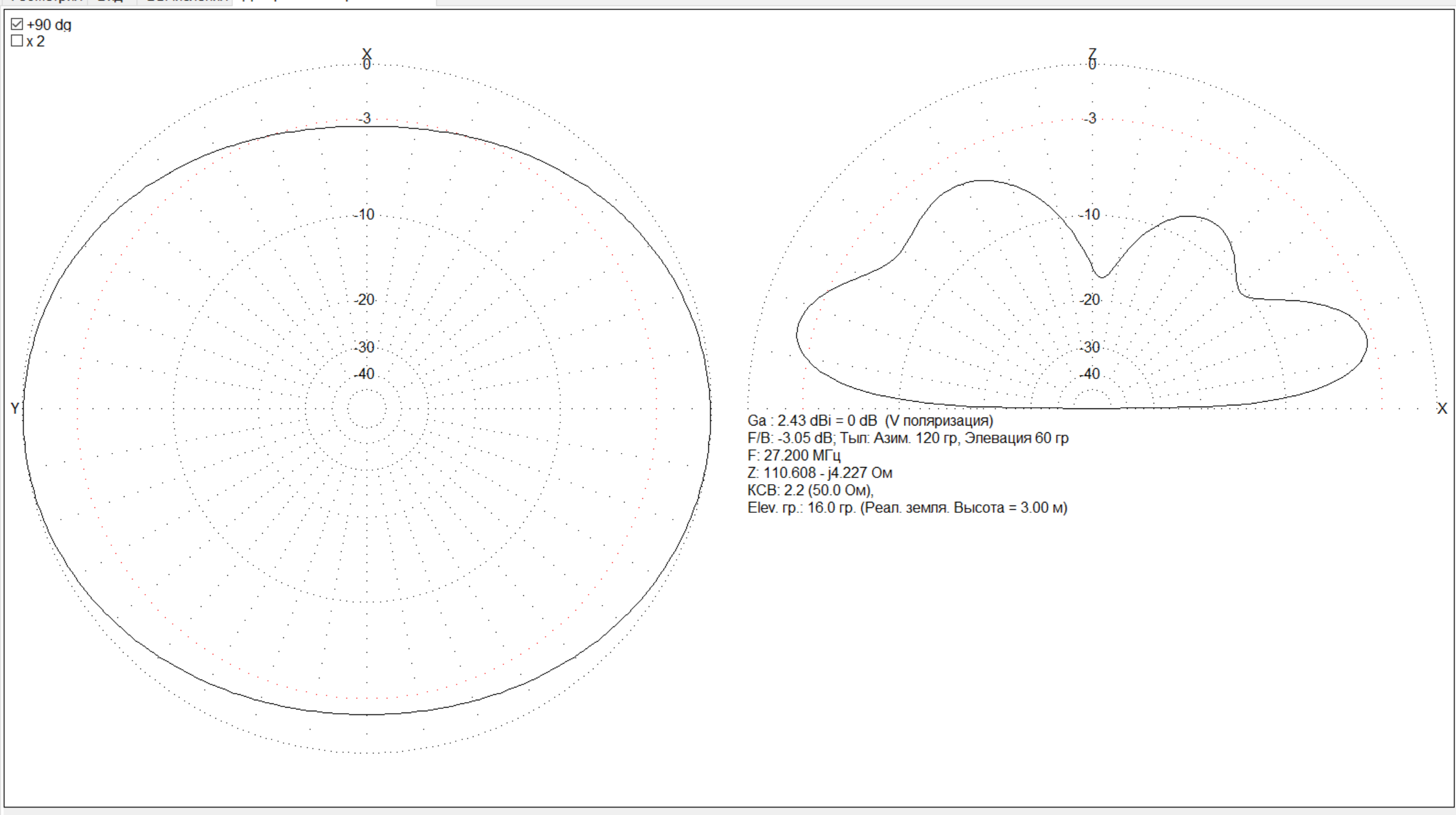

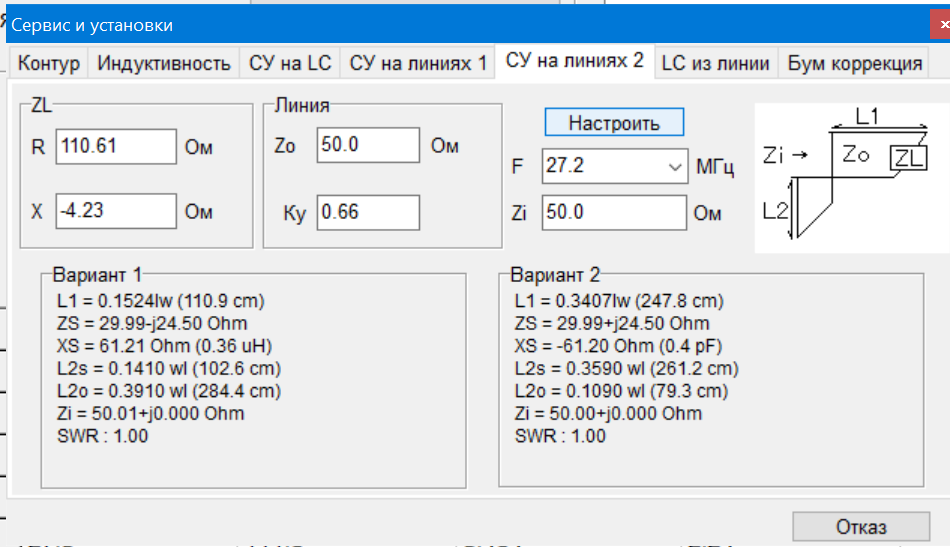

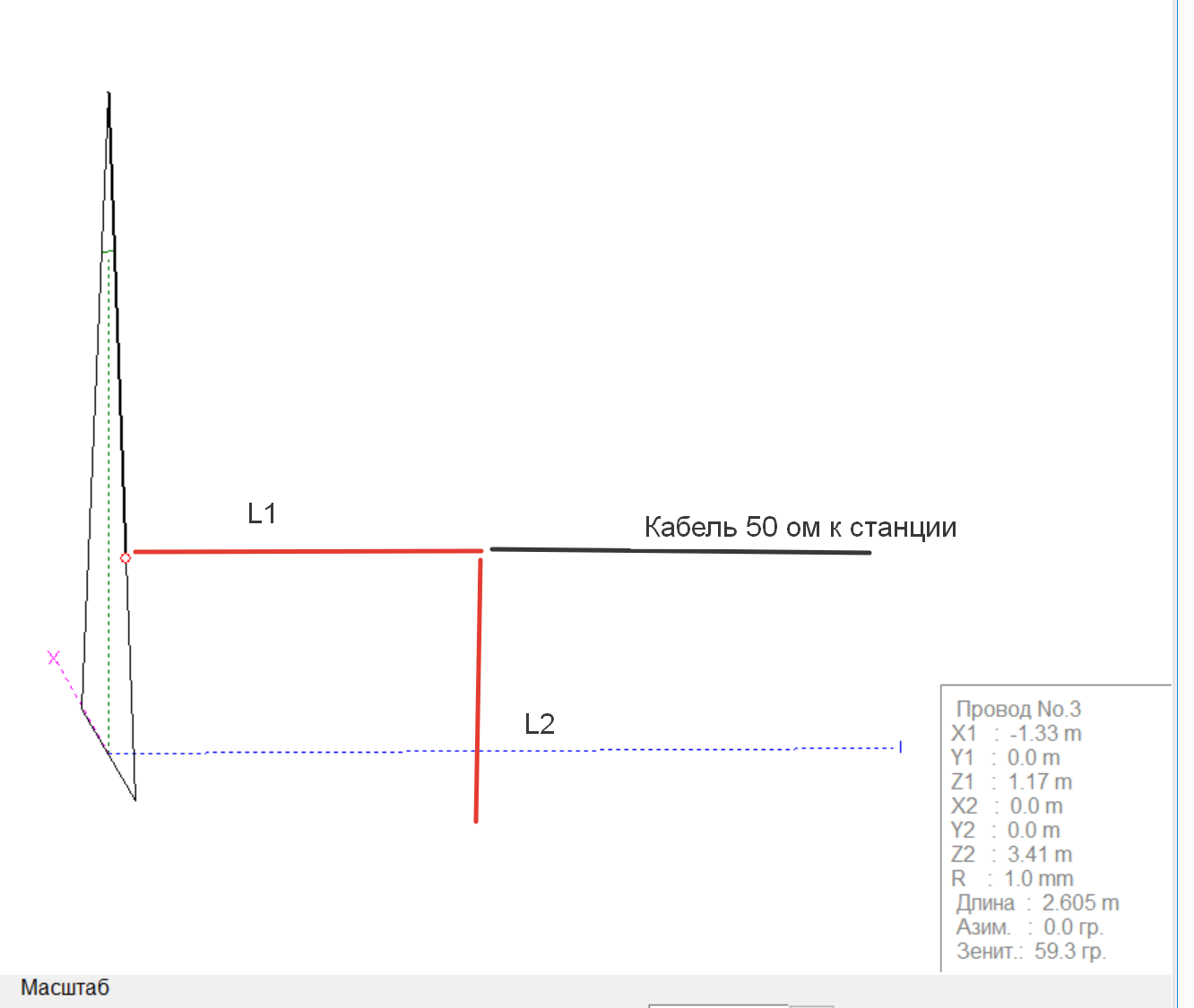

Согласующее Тобразное, выполнено из 50 омного кабеля RG58 из него же можно сделать и сам питающий кабель. На схеме согласования можно выбрать любой вариант пропорций кабелей на ваш вкус. Обозначение Ls означает короткозамкнутый конец (соединить оплетку с центральной жилой), Lo - открытая линия, то есть разомкнутая.подключать согласующее как показано на рисунке, и отводить от полотна антенны строго перпендикулярно плоскости антенны хотя бы на расстояние 3 метра. Согласующий отрезок L2 можно примотать к основному кабелю на параметры антенны это никак не отразится. Само полотно антенны выполнено из любого подручного провода согнутого в треугольник, по краям которого сделаны маленькие петельки за которые крепятся растяжки, желательный диаметр полотна не менее 1мм. Антенна расчитана на диэлектрическую мачту и высоту нижнего края не менее 3м над землей.

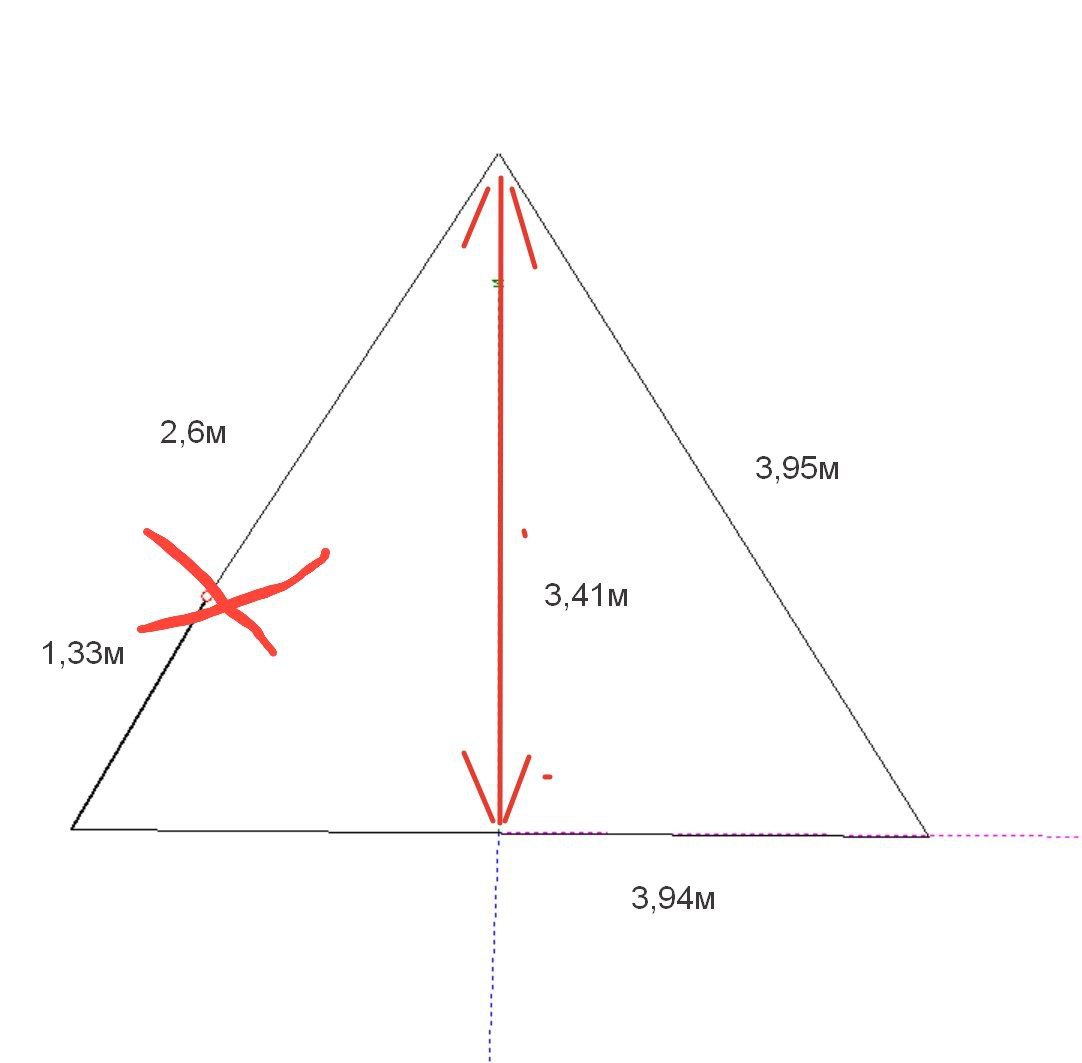

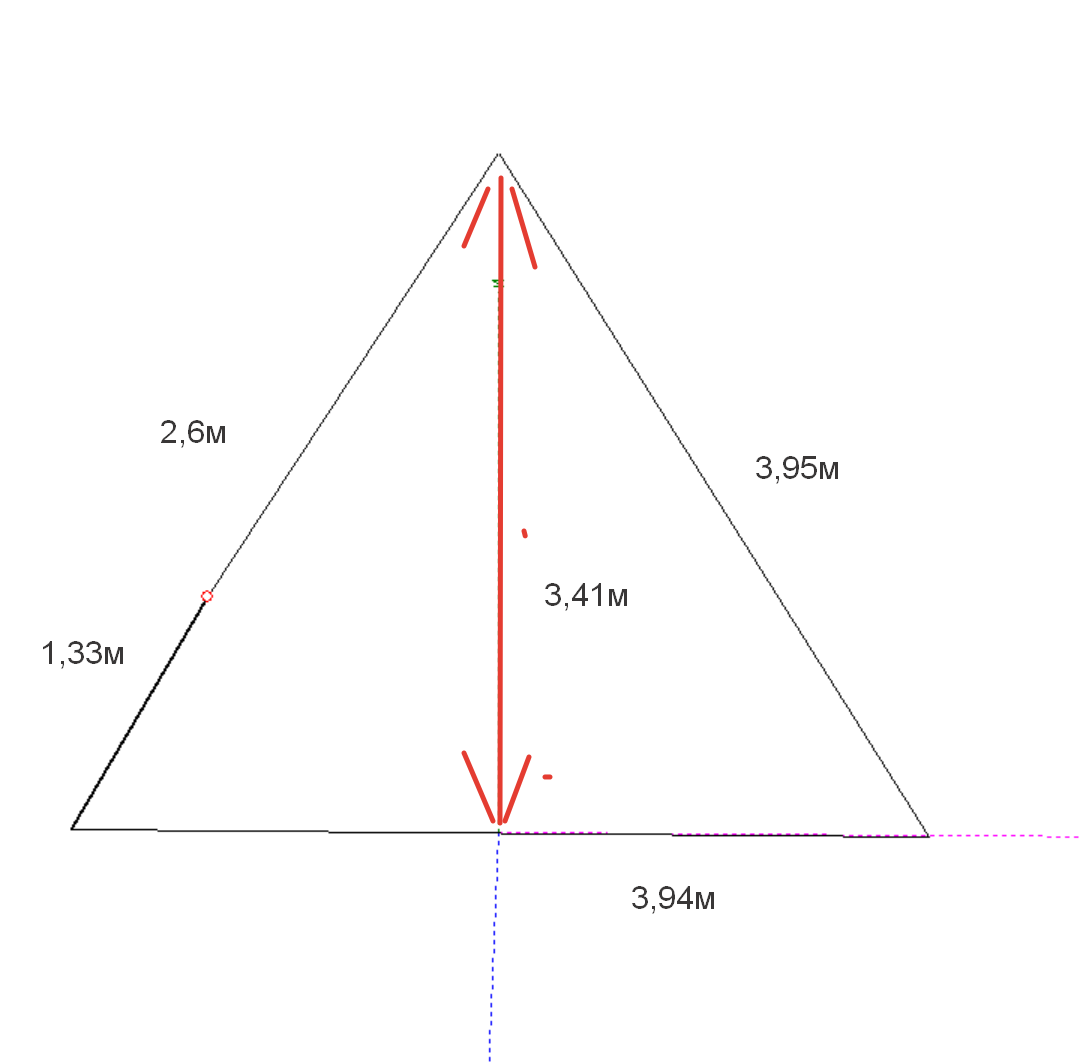

Запитка в точке, обозначенной крестом
