Ребят, был в магазине на днях, обнаружил для себя интересные штучки дрючки, которые могут нам пригодится для построения лёгкой и совсем простой антенны.

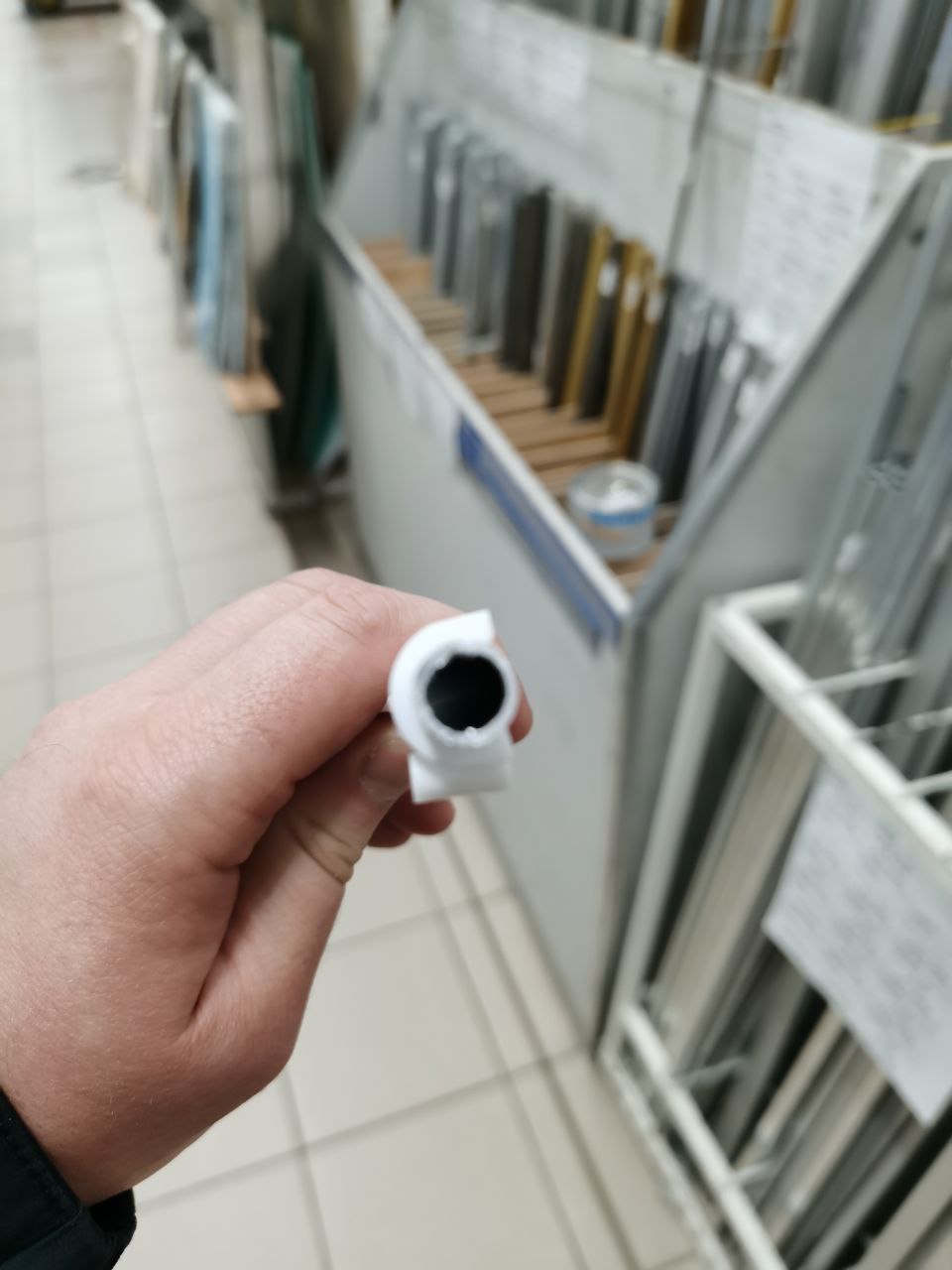

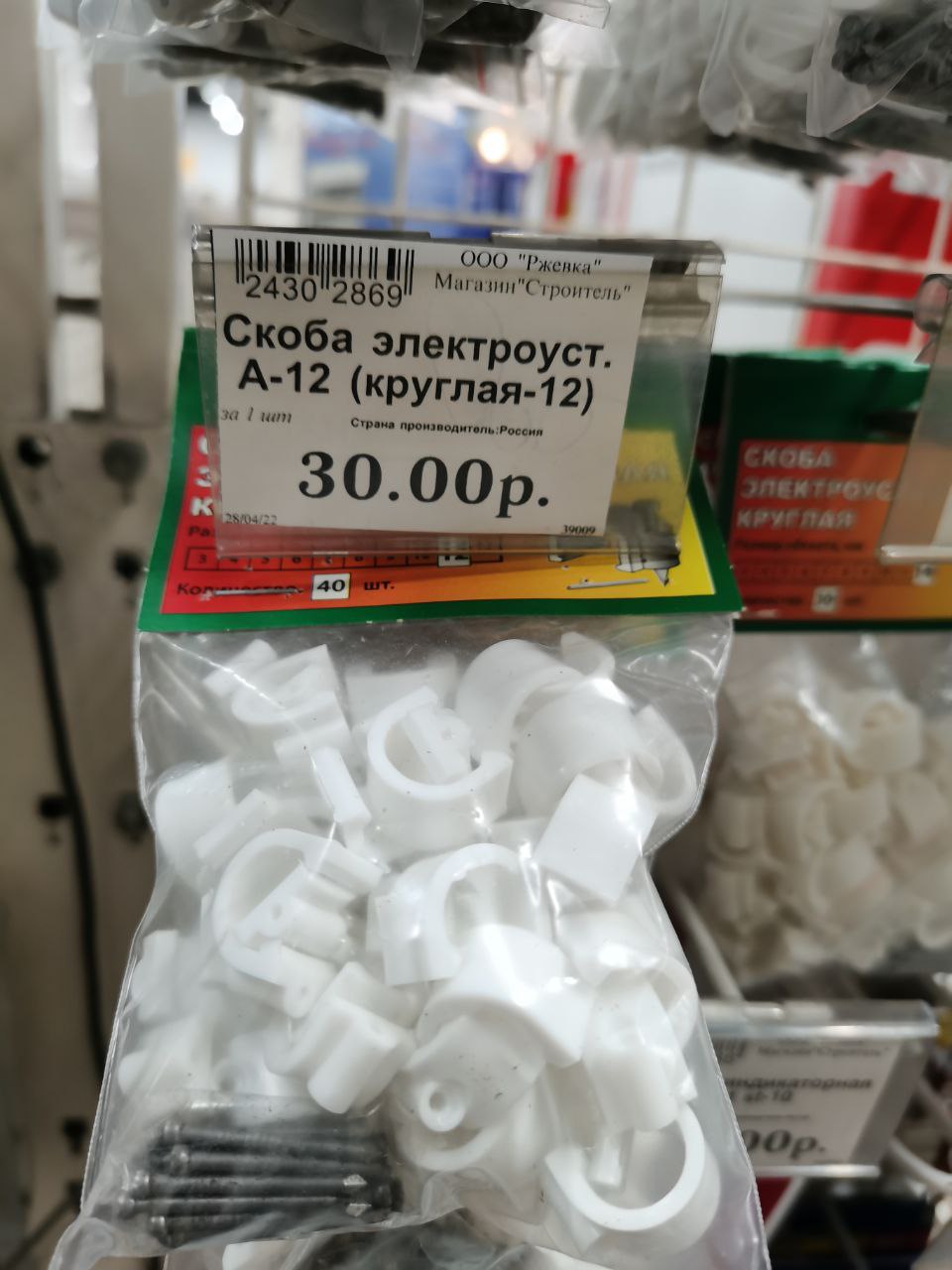

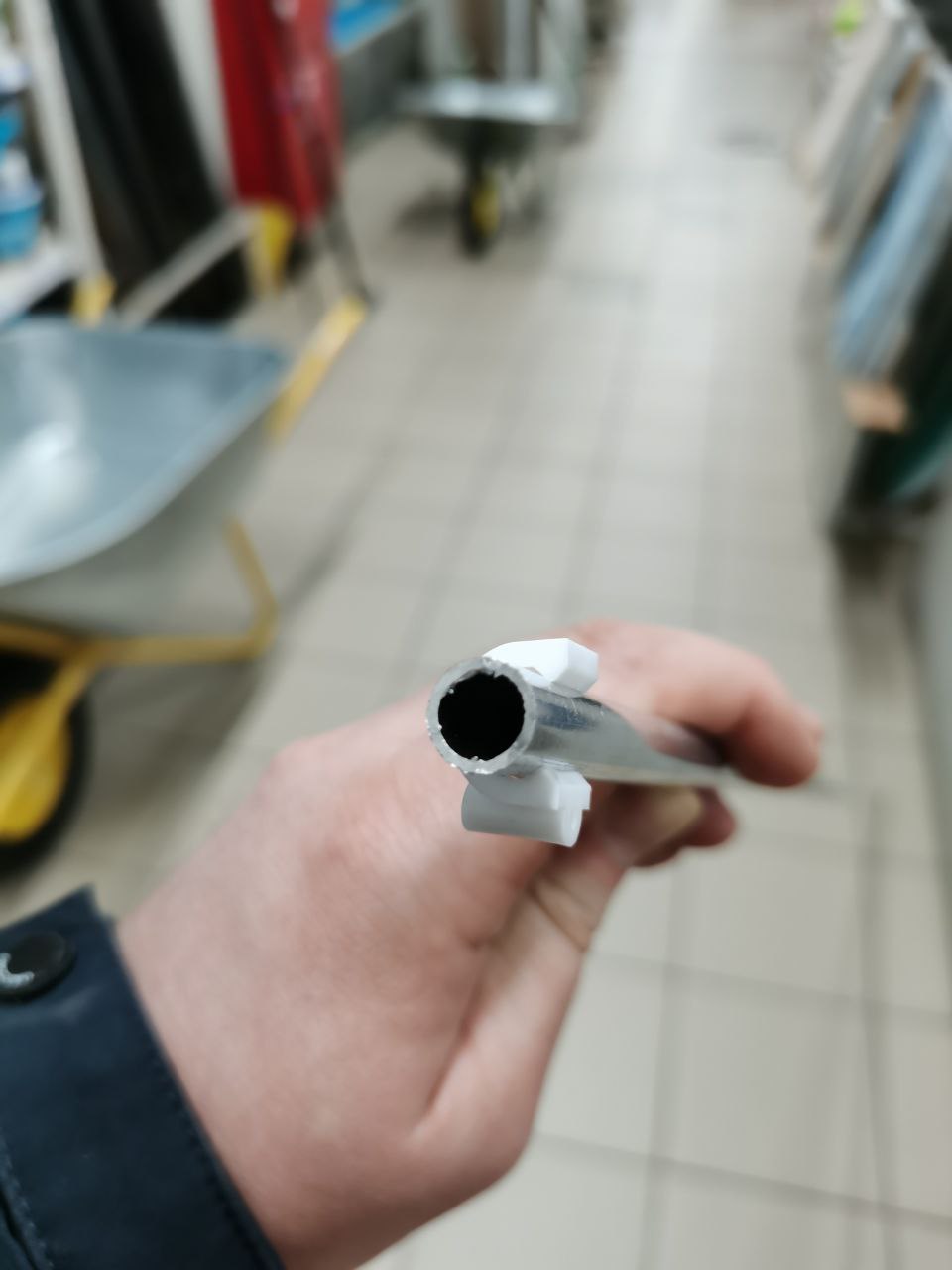

На фото представлены на 12мм, далее на фото будут на 10мм

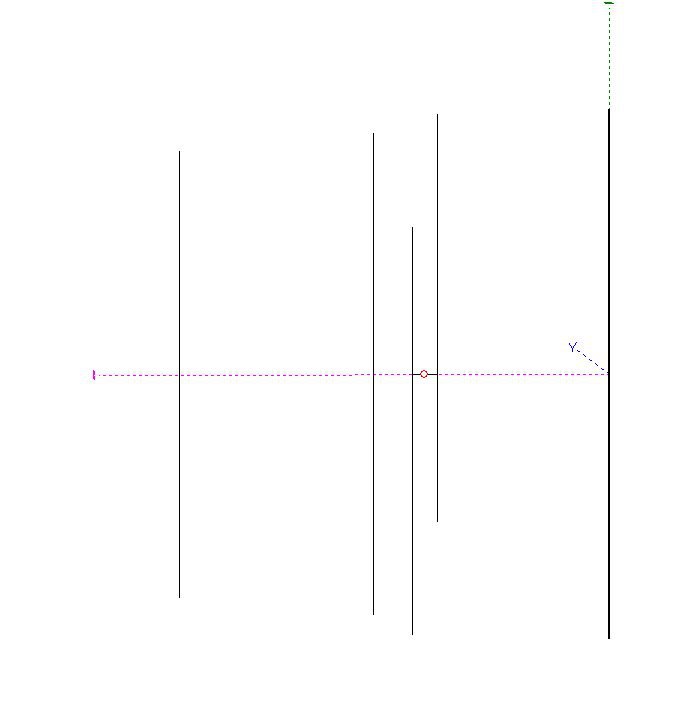

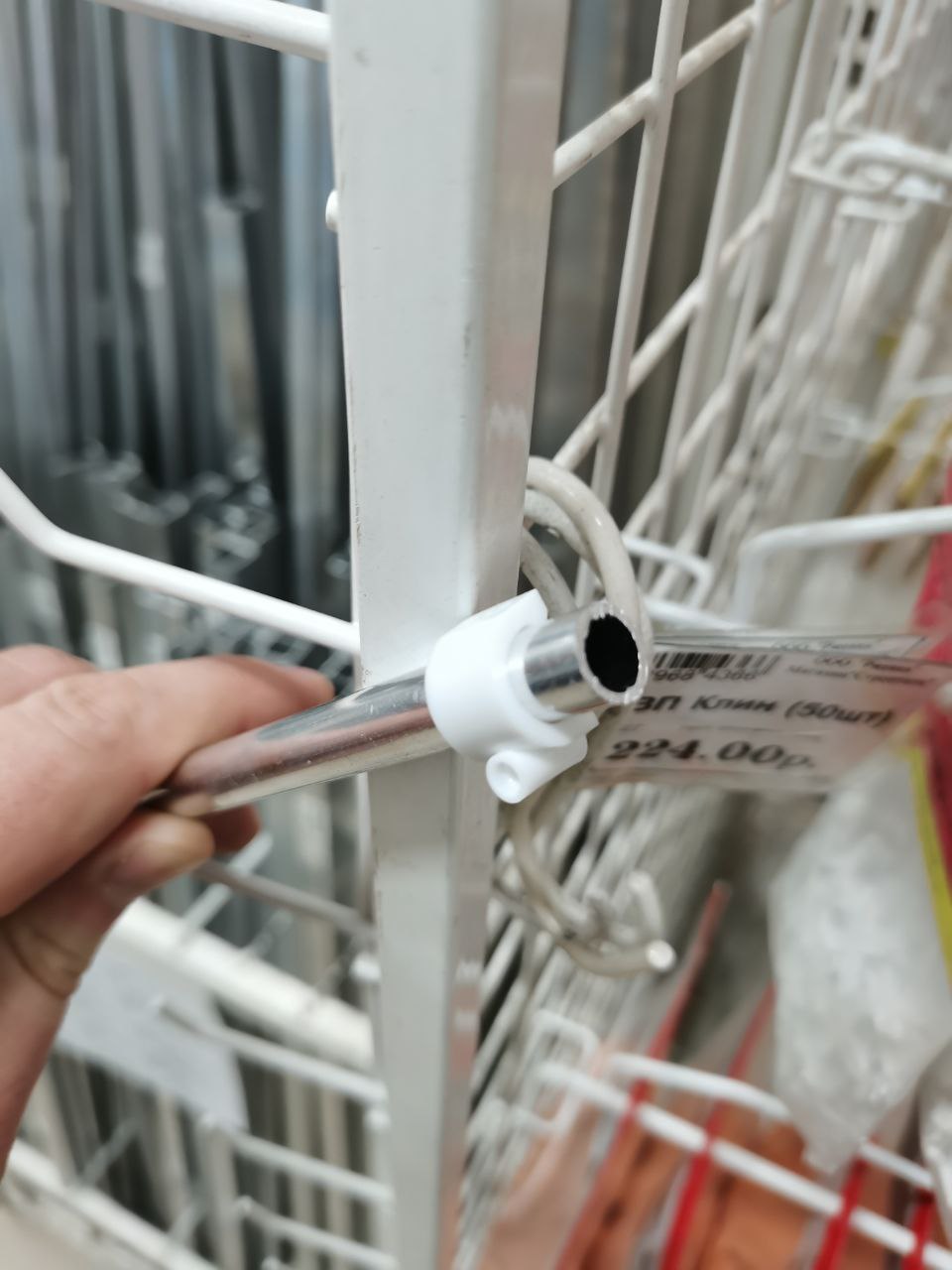

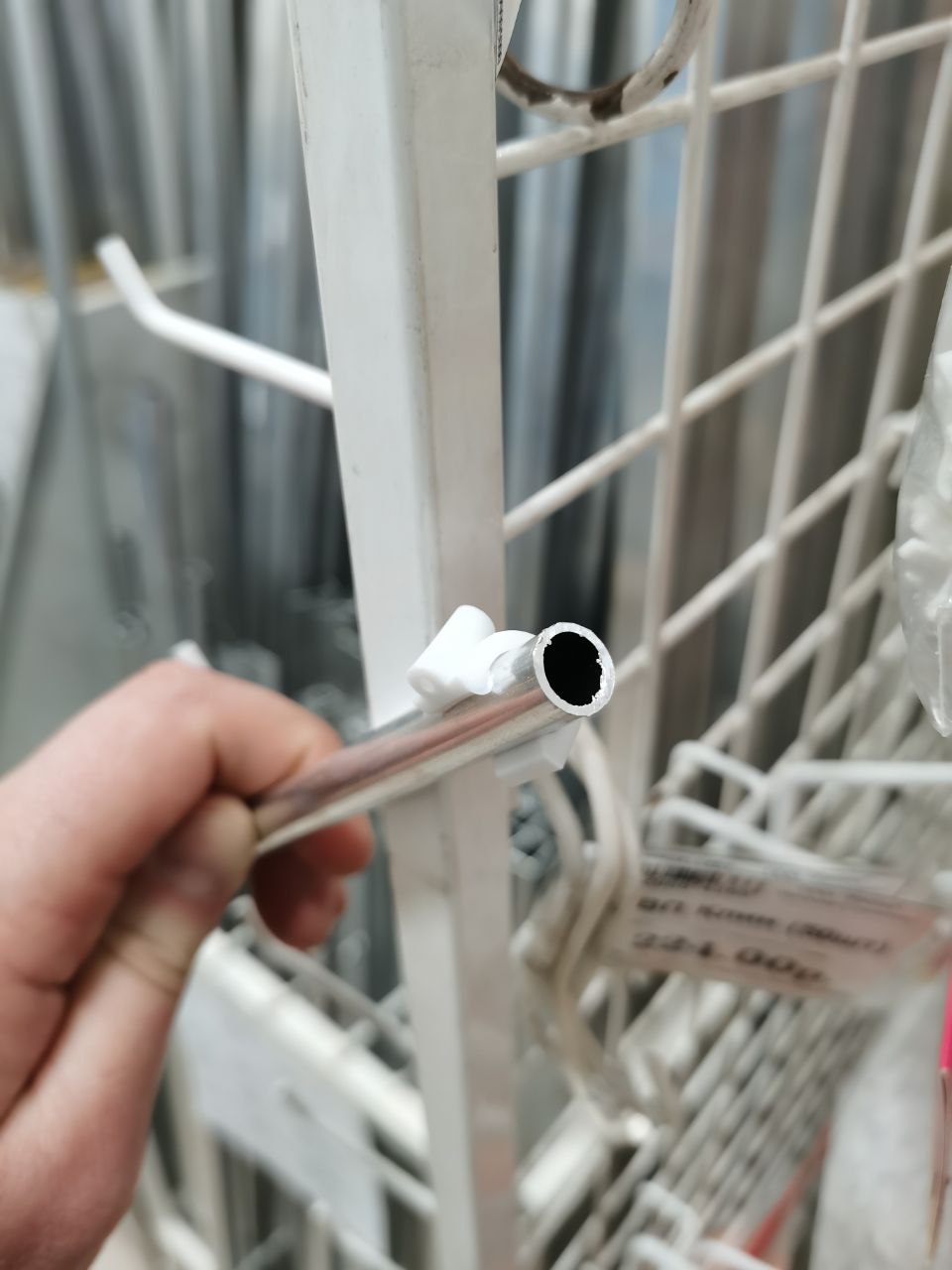

Эти держатели (на 10мм) идеально подходят к круглой 10мм алюм трубке. А вот вместо гвоздиков можно установить медный провод от электропроводки (сечением 2.5 кв. мм) диаметром 1.8мм. Причём схему запитки и сам вибратор использовать несколько не привычную для нас.

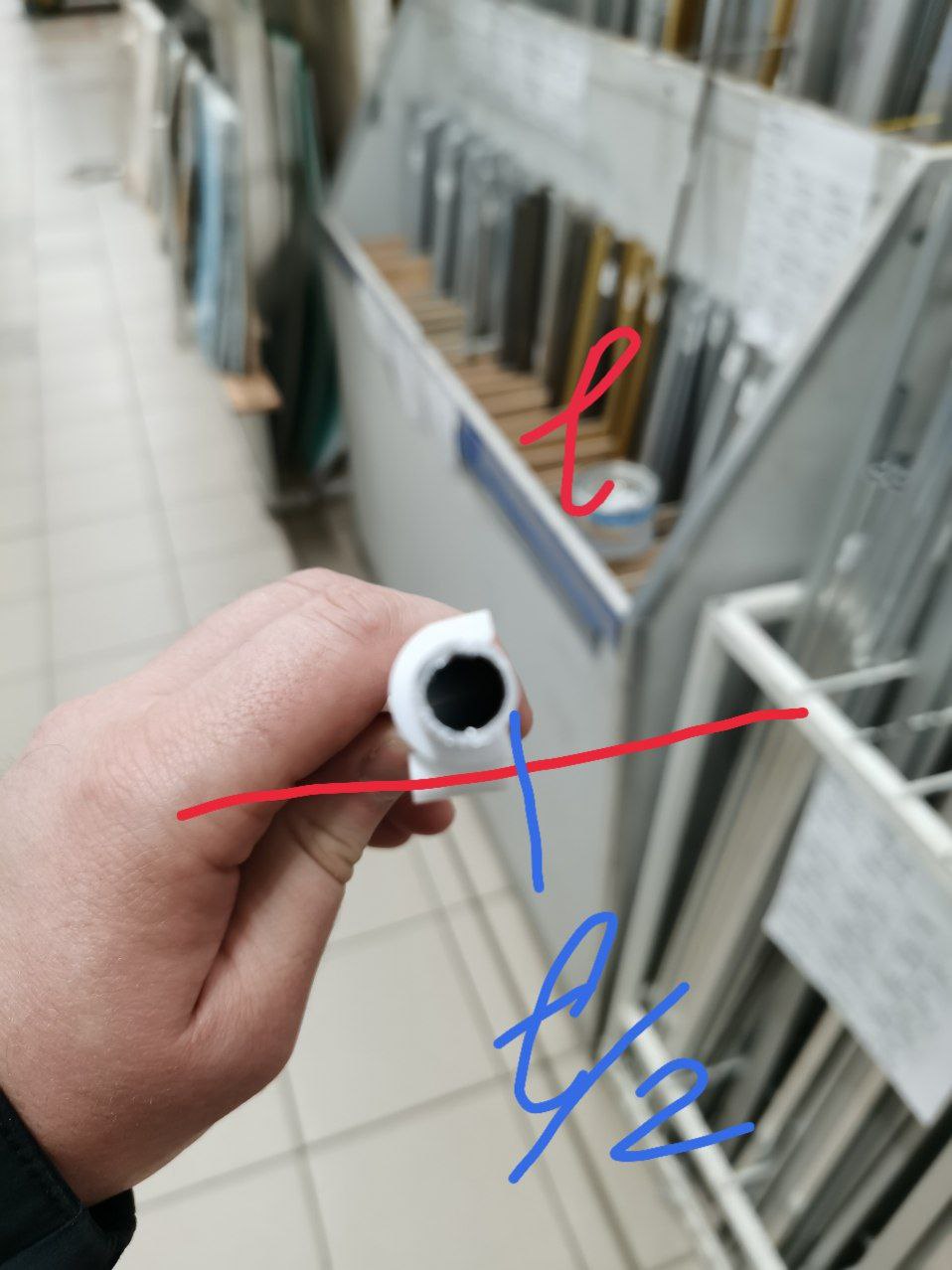

Сами элементы центрами должны располагаться вот тут, Чтобы можно было запитать их кабелем строго по центру

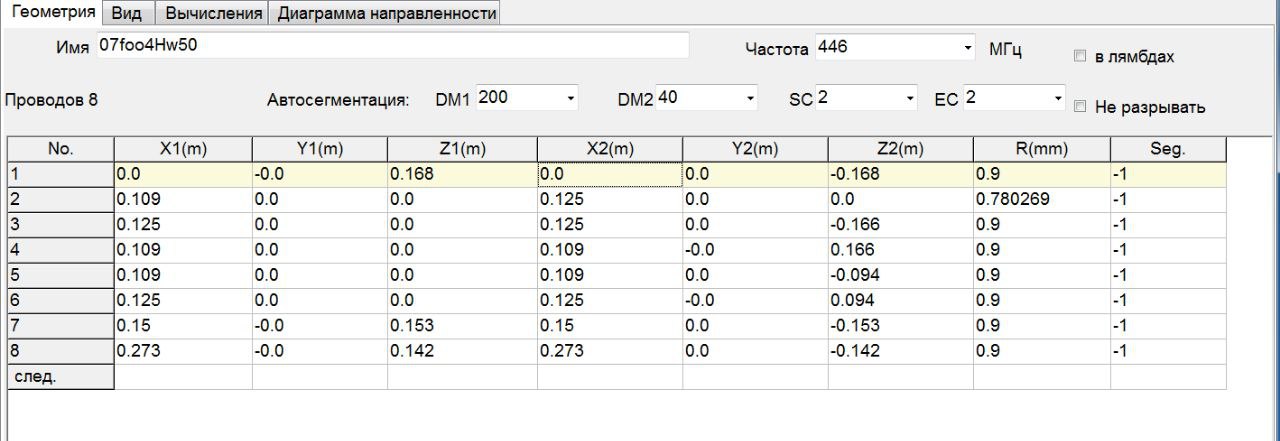

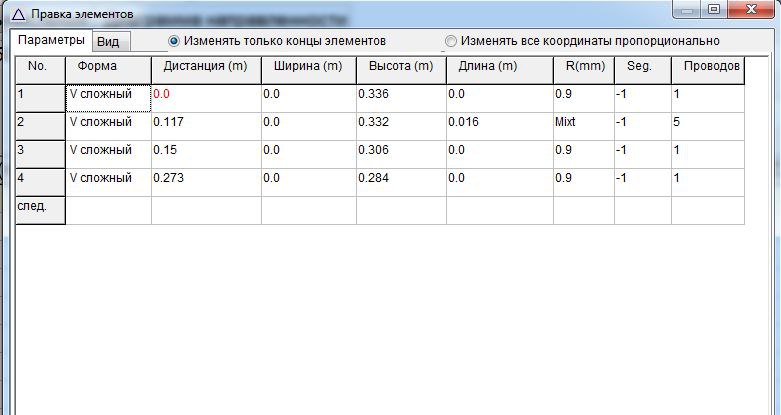

В пдф приложены все размеры, если чего то не хватает, сообщите поправлю.
От Валкодер
