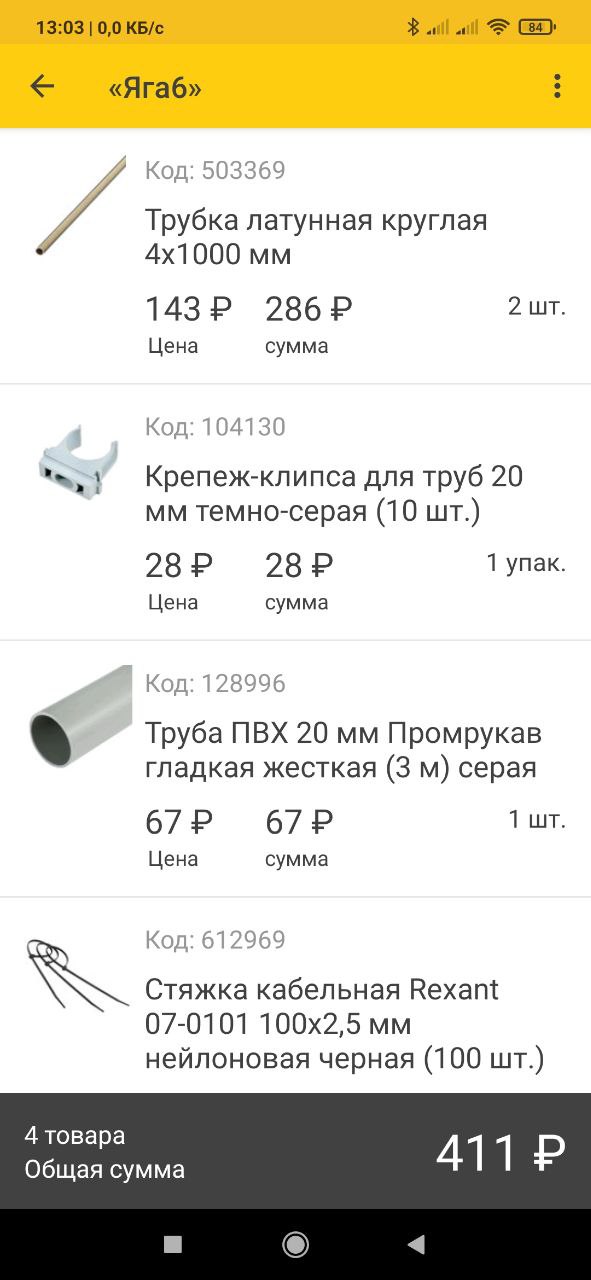

Для многих новичков в эфире часто слышу фразу “собери хотя бы Ягу”! Вот положил в корзину строительные материалы для антенны Удо-Яги (волновой канал) 6 элементов.
Кабель и разъем это в другом магазине.
Строительный магазин может быть любой.

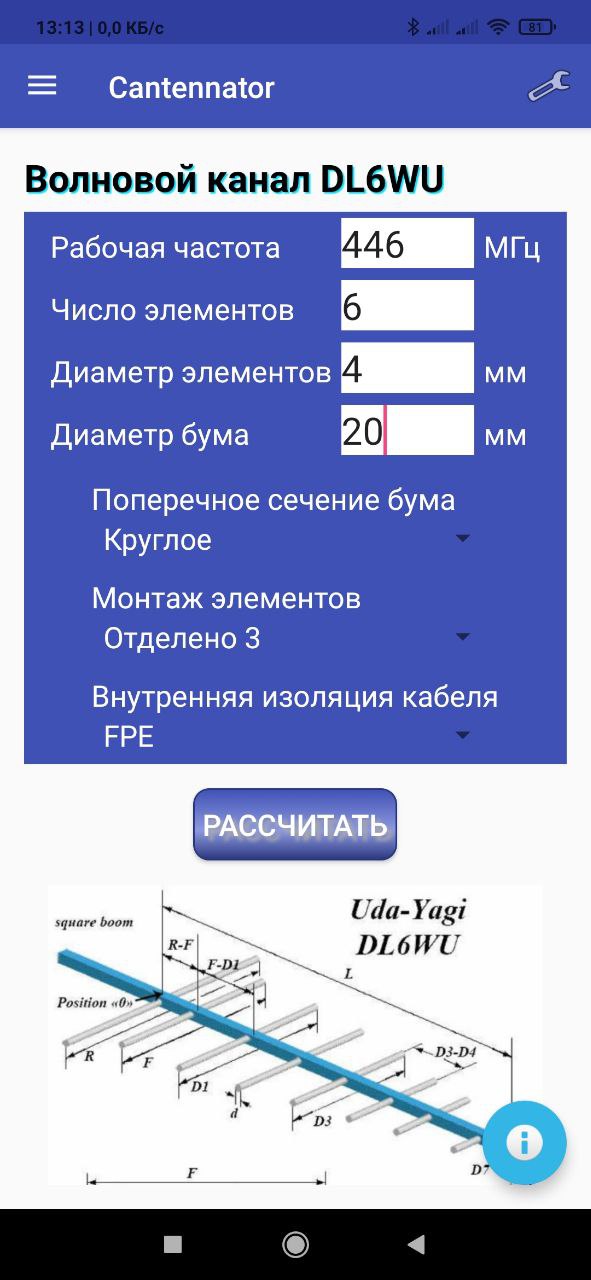

Cantennator - Волновой канал DL6WU
Рабочая частота: f = 446.0 МГц Диаметр бума: D = 20.0 мм Диаметр элементов: d = 4.0 мм Число элементов: n = 6 Поперечное сечение бума: Круглое Монтаж элементов: Элементы на диэлектрическом буме либо на металлическом, но удалены от него Внутренняя изоляция кабеля: FPE
Приблизительное усиление: 11.0 дБи
Длина стрелы: 626.0 мм Длина рефлектора R : 327.0 мм Позиция рефлектора R : 0 мм
Длина вибратора F : 316.0 мм Позиция вибратора F (R-F) : 134.0 мм Промежуток в месте подключения g <= 9.0 мм
Позиция директора R-D1: 185.0 мм Длина директора D1: 293.0 мм Расстояние F - D1 : 50.0 мм
Позиция директора R-D2: 306.0 мм Длина директора D2: 289.0 мм Расстояние D1 - D2 : 121.0 мм
Позиция директора R-D3: 450.0 мм Длина директора D3: 286.0 мм Расстояние D2 - D3 : 145.0 мм
Позиция директора R-D4: 618.0 мм Длина директора D4: 283.0 мм Расстояние D3 - D4 : 168.0 мм
Размеры петли: Длина U1 : 418.0 мм Длина U2 : 139.0 мм
От 508
