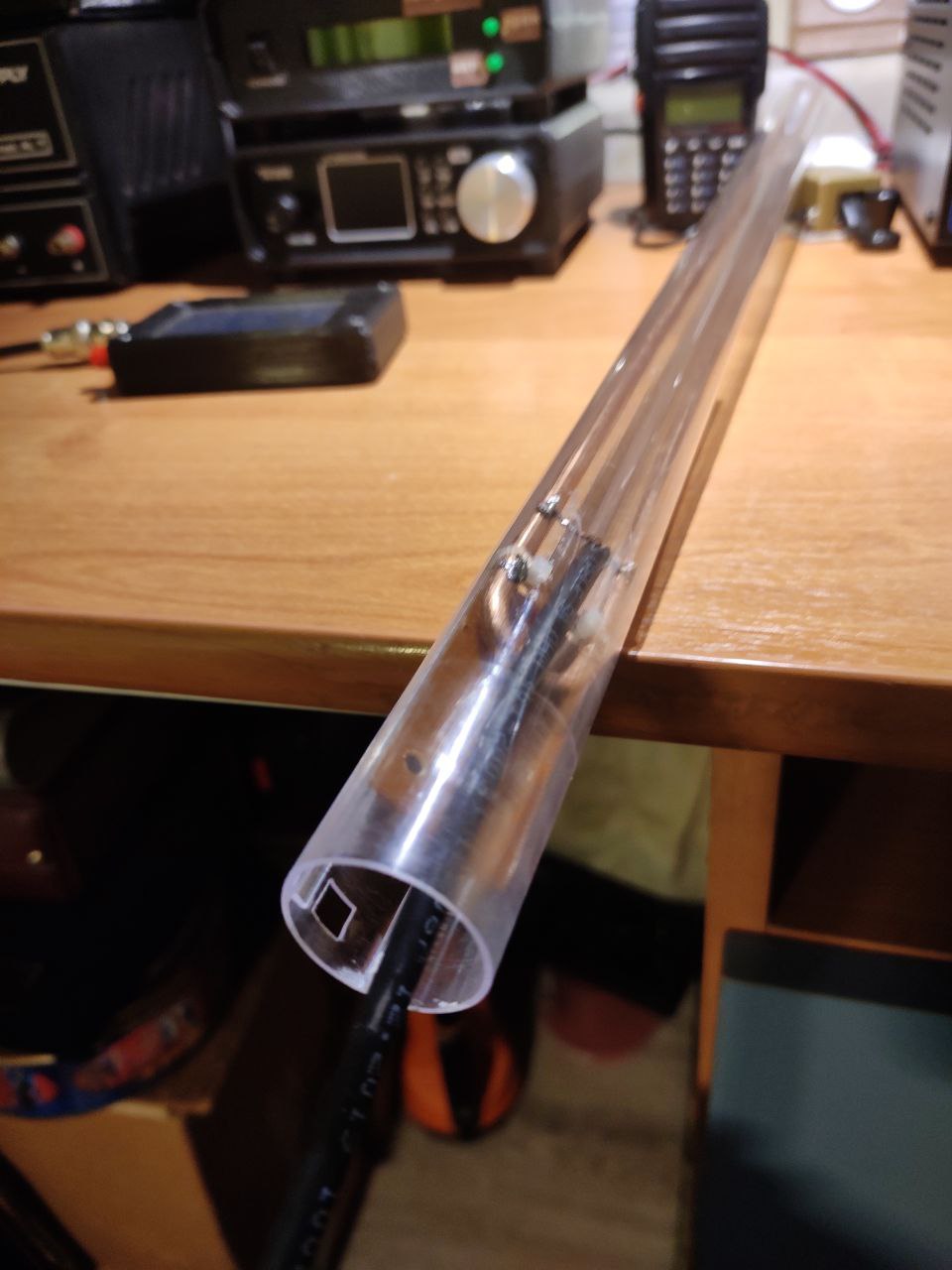

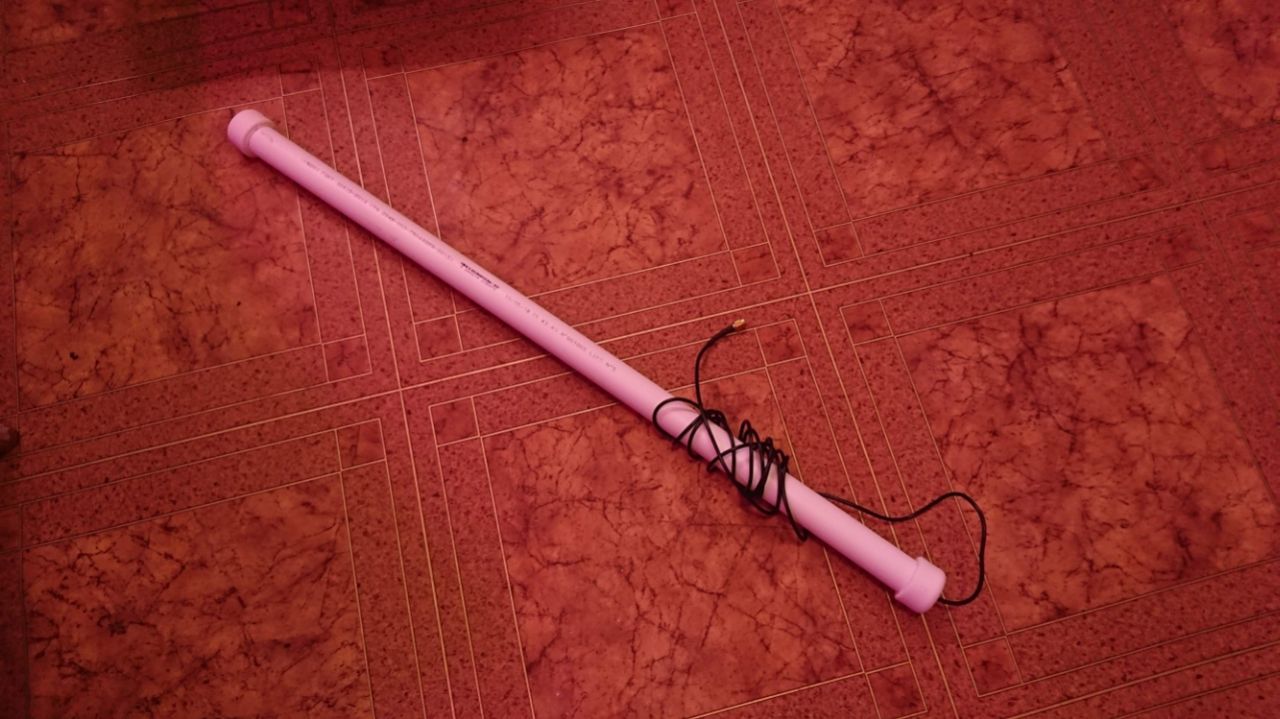

Сделал и испытал такую антенну. При желании получить почти круговую диаграмму направленности, самое то! По эффективности лучше диполя. Затолкал в трубку от светодиодной лампы. Стоит на крыше, работает отлично. По мощности, как яга с тремя элементами, но круговая.
От Andrew

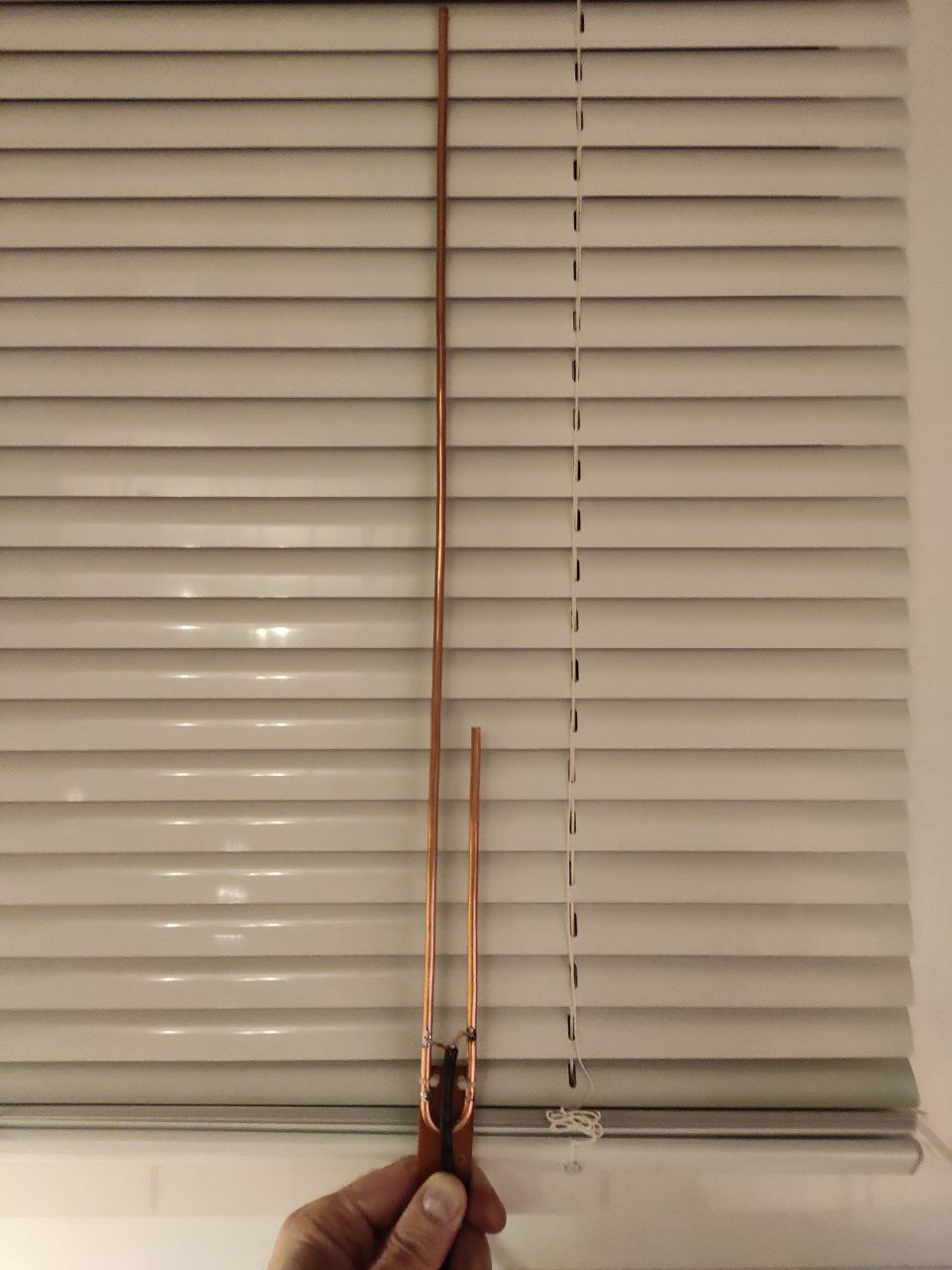

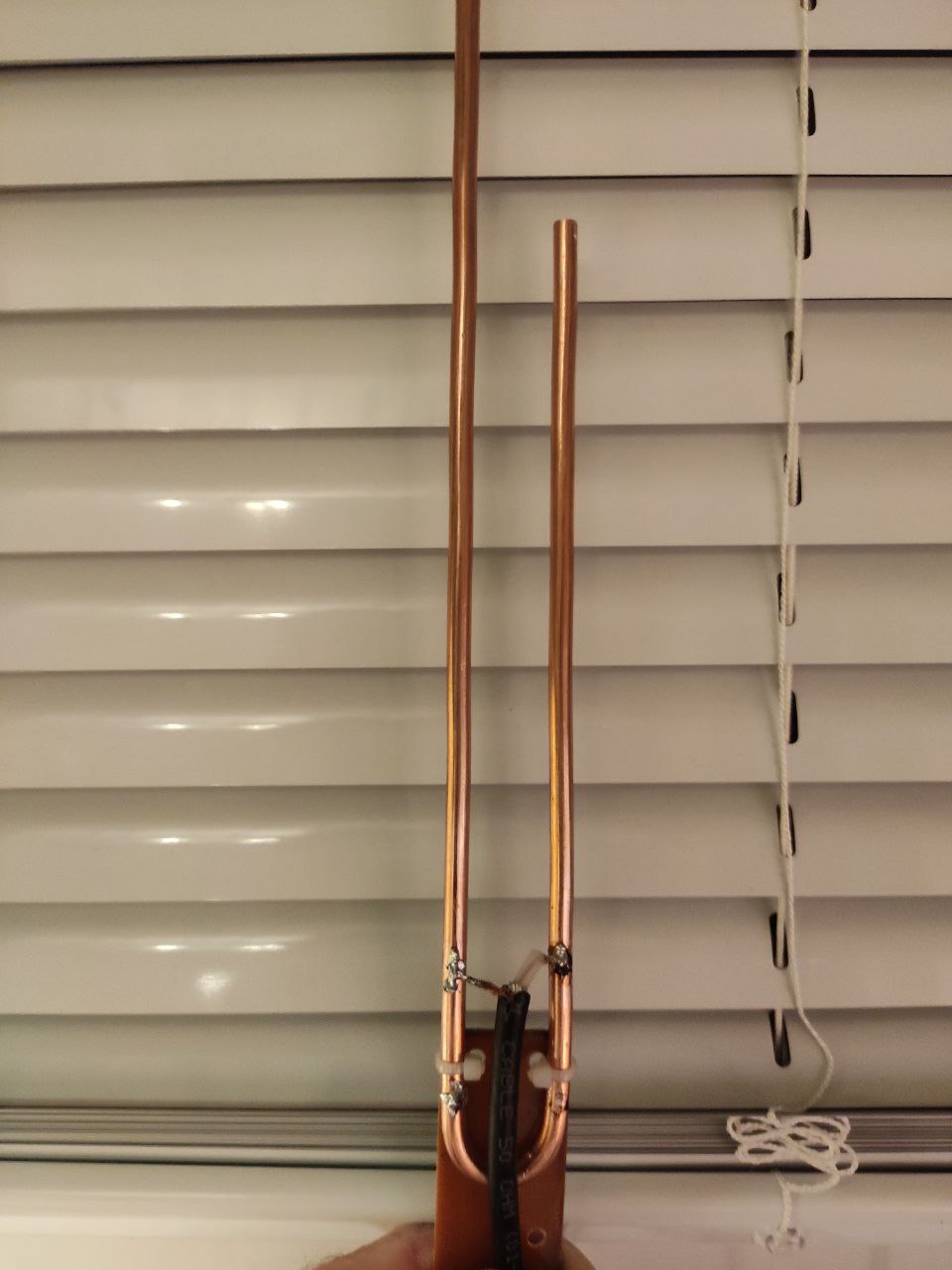

Вариант самодельный J-антенны на PMR-диапазон

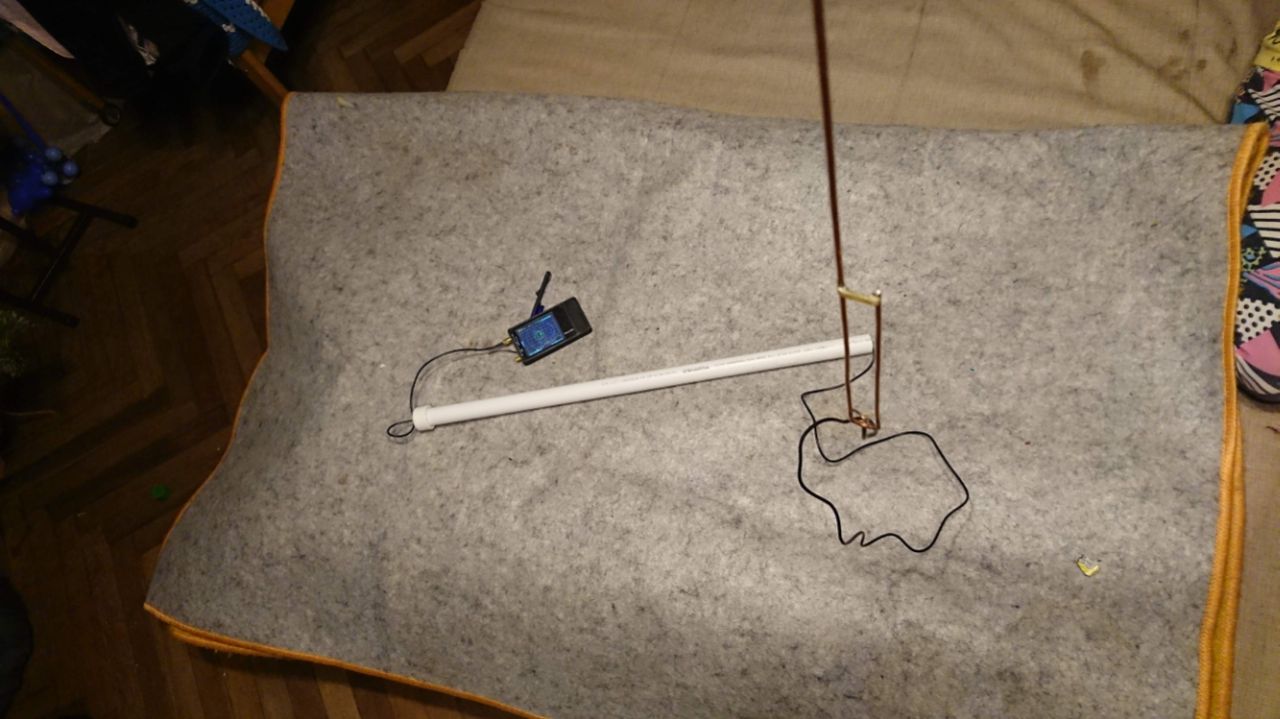

Еще один вариант антенны

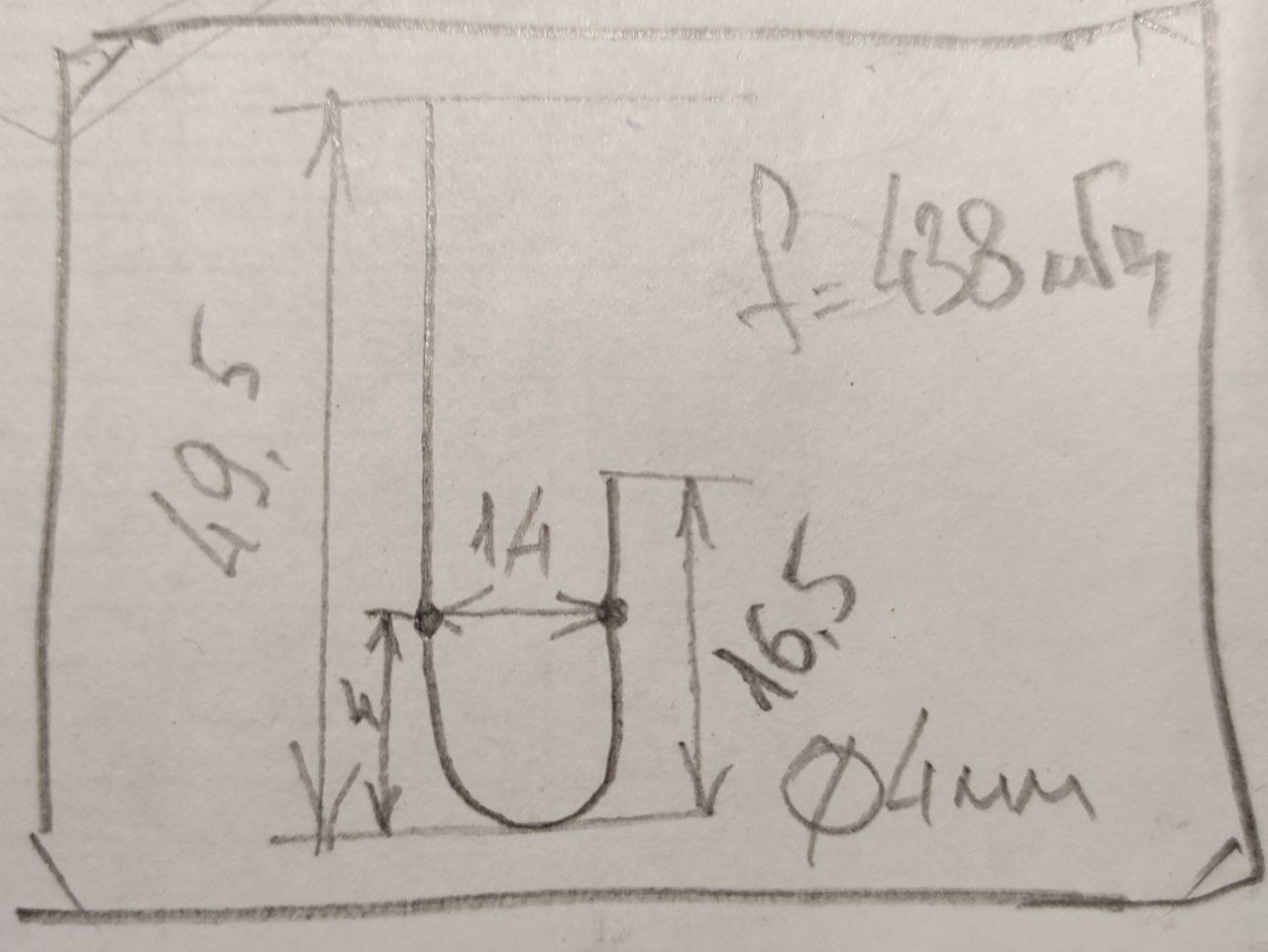

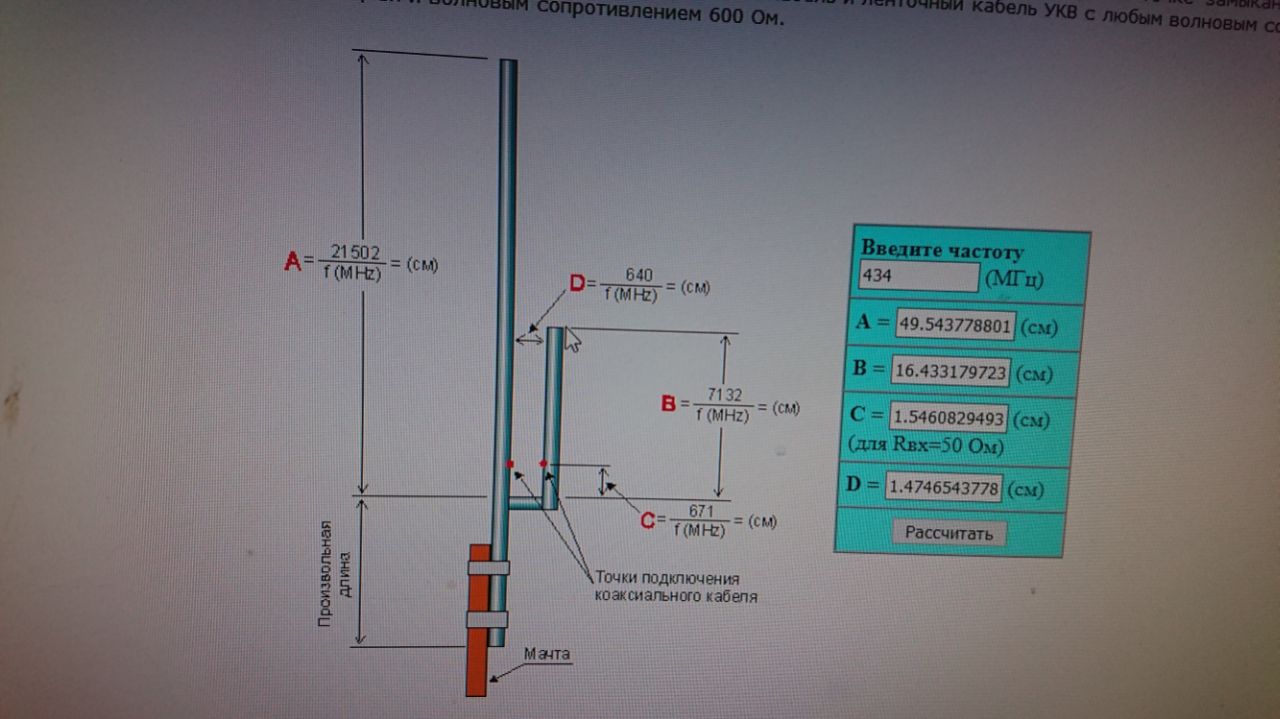

Еще одна антенка для повторения, но на диапазон 434 (LPD) имеет достаточно узкую полосу, для 445.975 требует пересчета.

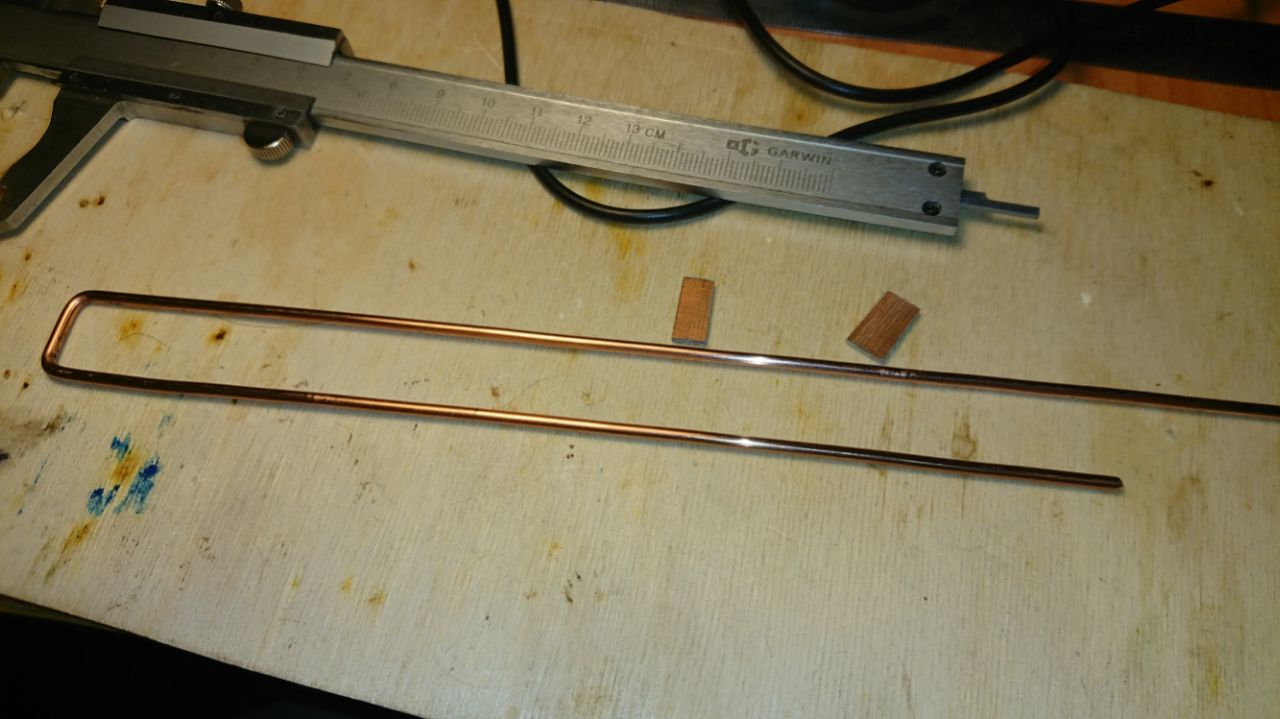

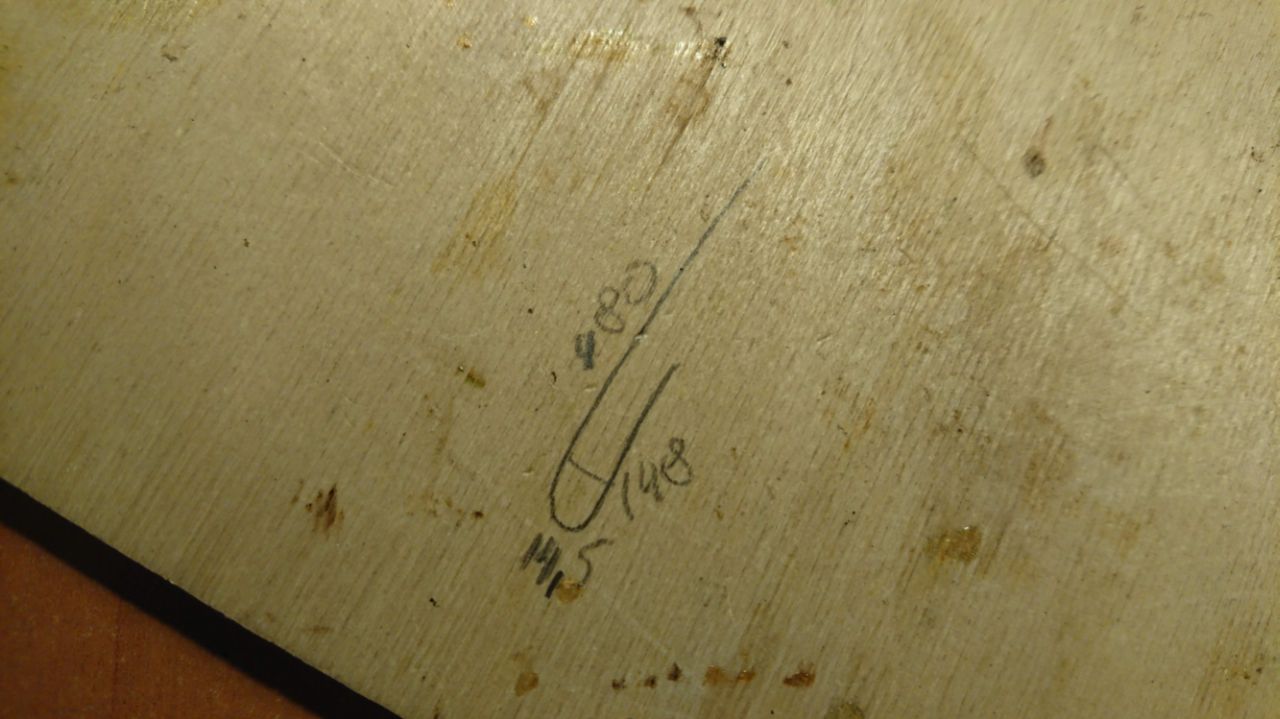

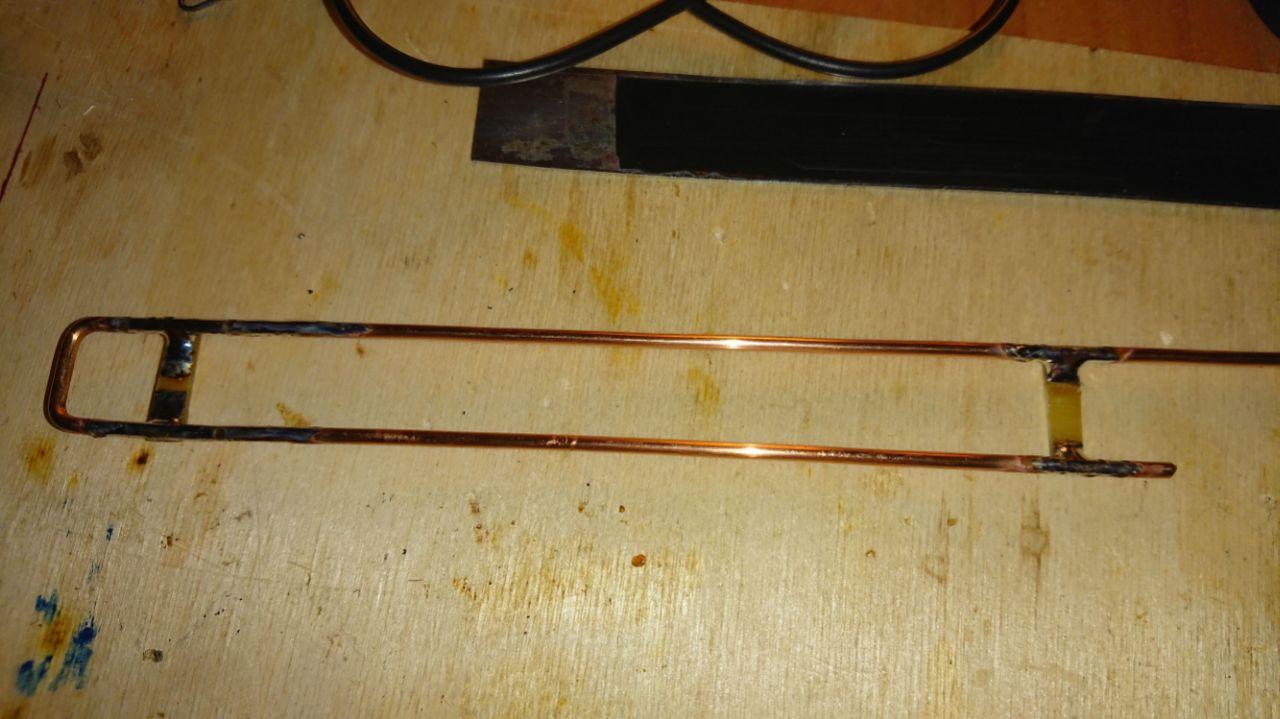

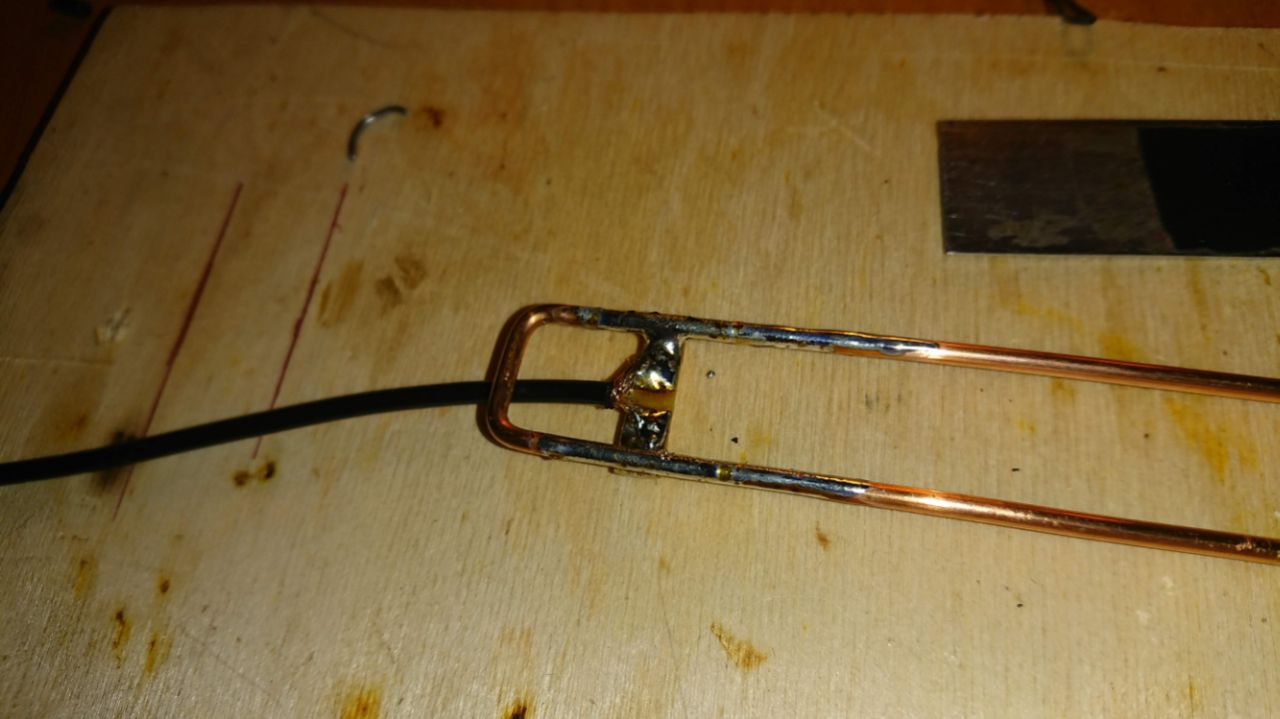

J-antena Проволока медная 2,5 квадрата, значения на доске намерены с готовой конструкции. Полоса у данных антенн не широкая всего в пару тройку мегагерц. Данную антенну делал для применения в походных условиях закрепив на рюкзаке.
От SaFaRuS
