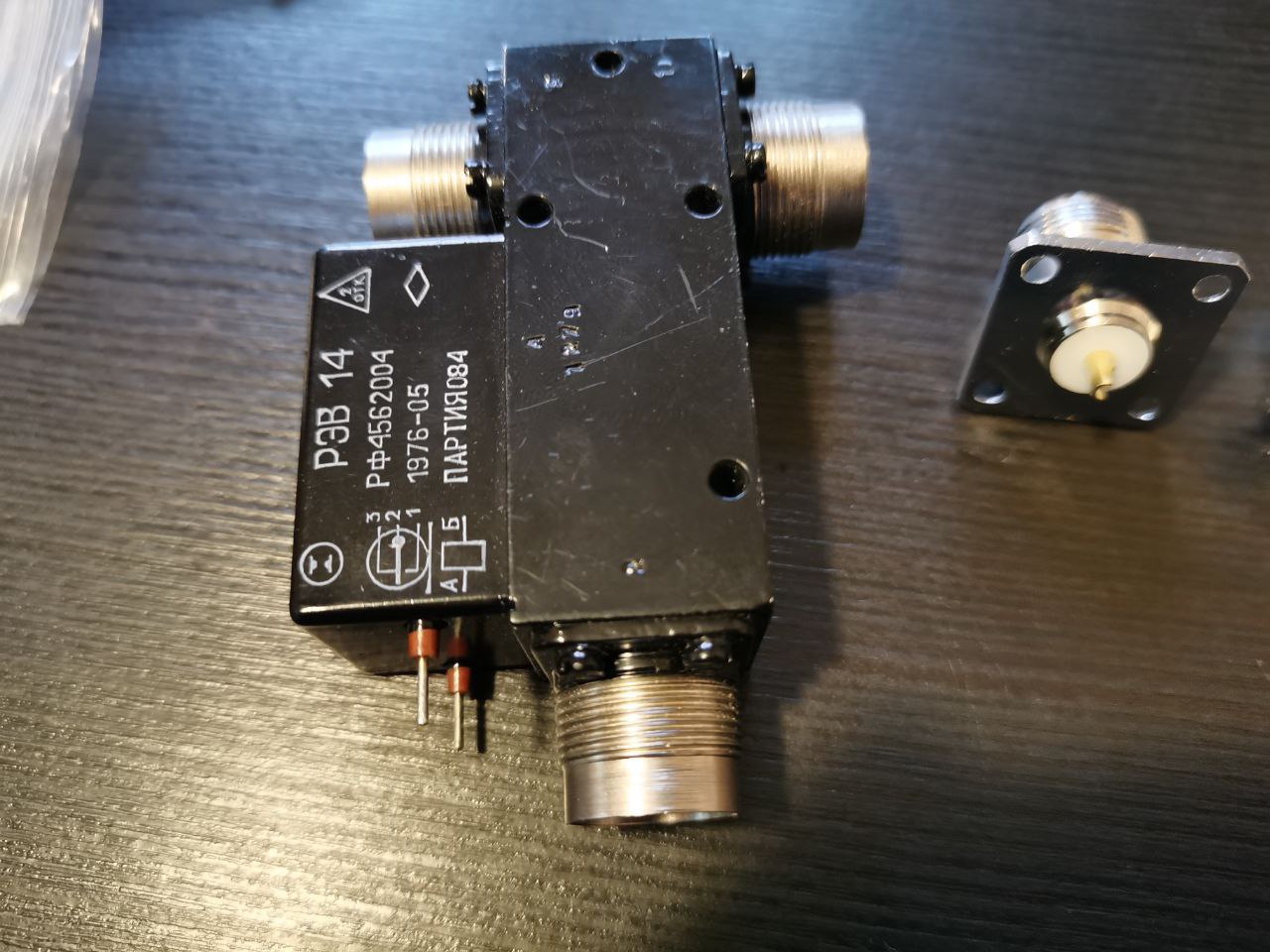

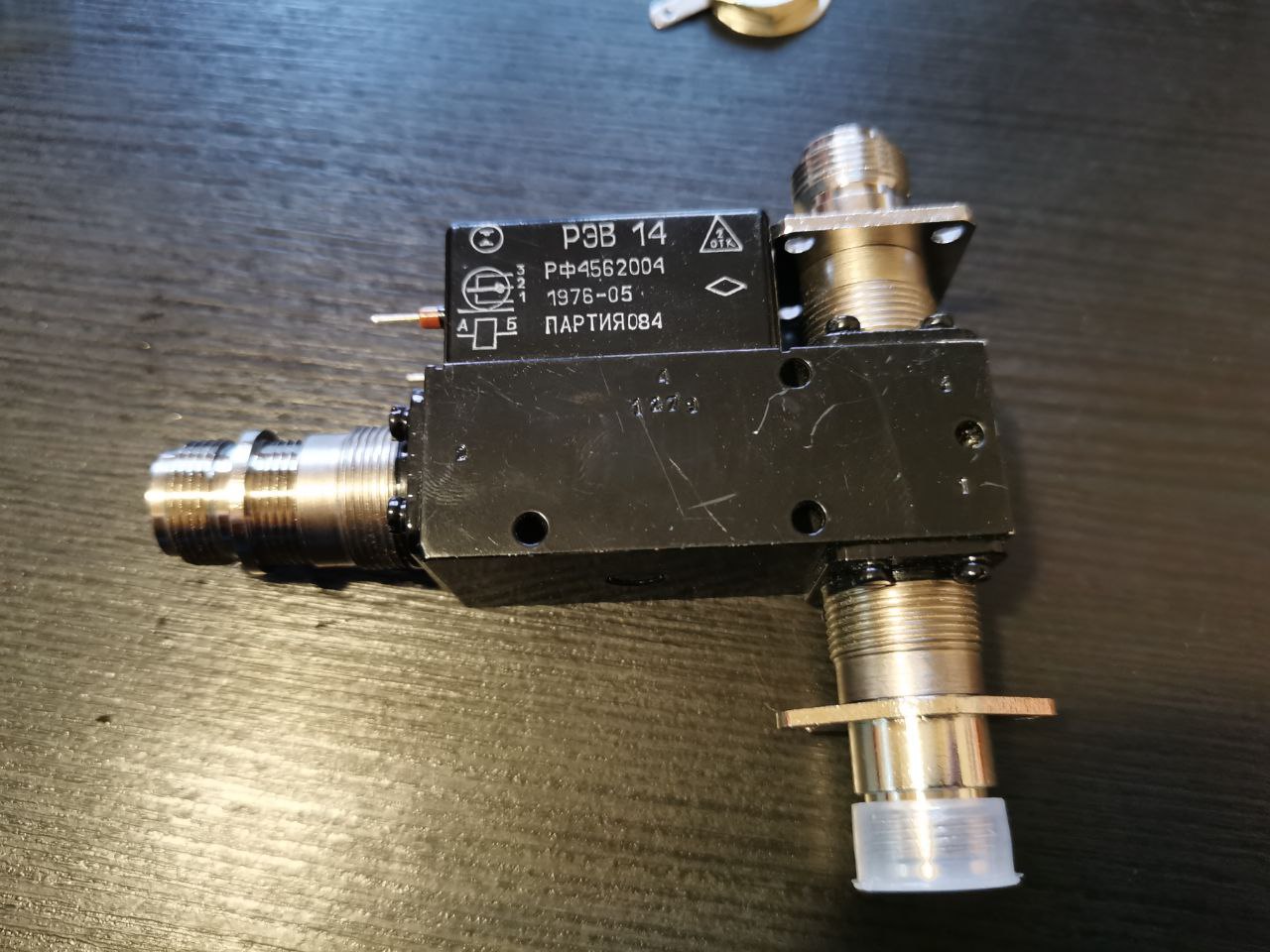

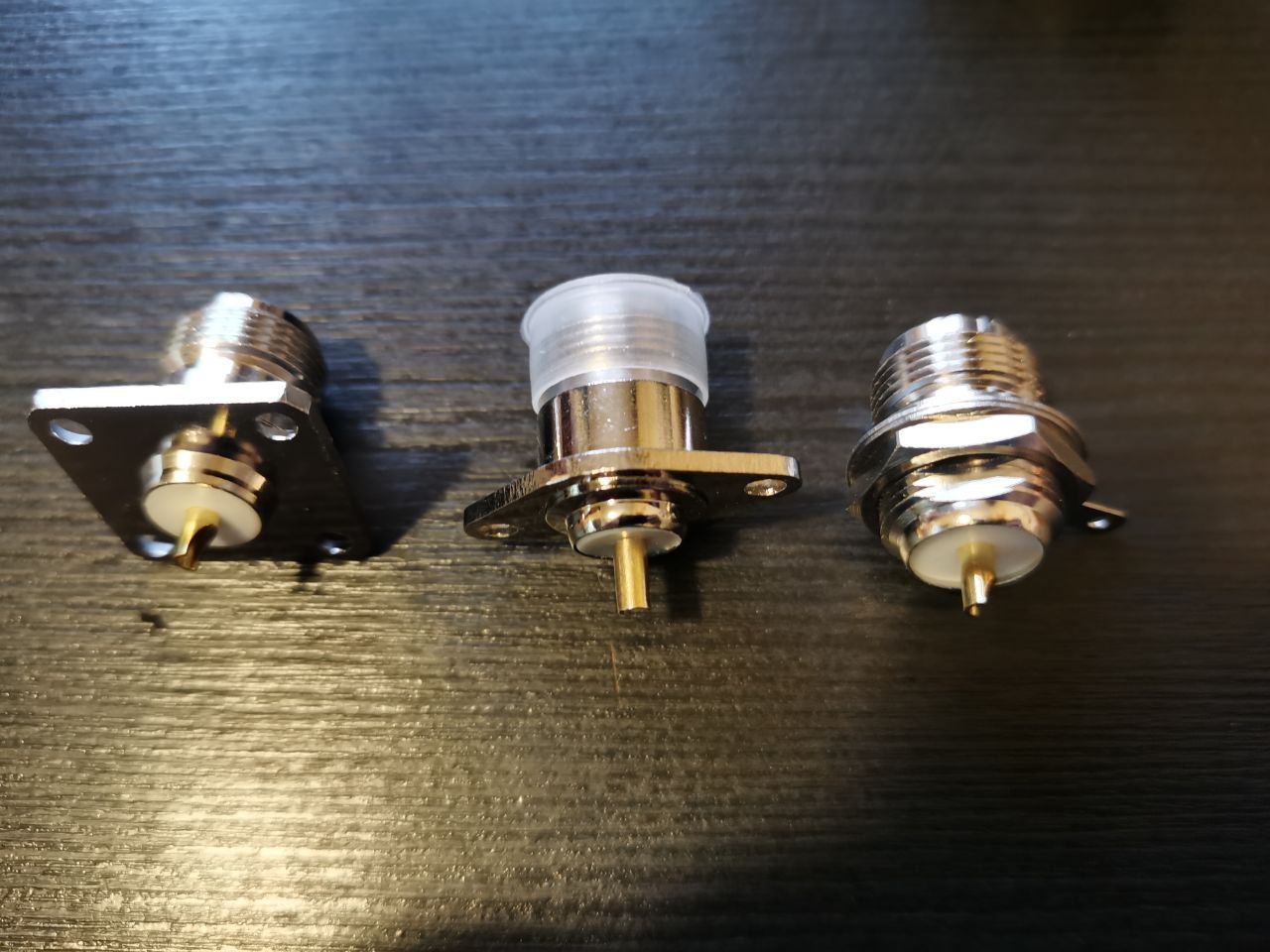

Заказал на али 3 разных разъёма Ntype, диаметр центрального контакта оказался чуть тольще того диаметра под который рассчитан оригинальный на реле. Но тем не менее с небольшим усилием он входит, образуя надёжный ВЧ контакт, а это именно то, что нам нужно. Корпус разъёмов отлично стыкуется друг с другом, образуя идеальное соединение под пайку. Осталось только найти паяльник помощнее и припаять. Как профит - очень хорошее антенне реле за вполне приемлемую цену.
От Валкодер
Мануалы от Nokia по герметизации разъемов
Обжим разъема под винт
Заделка разъемов на примере N-Type
Сегодня покажу в фотографиях как заделать прижимной разъём на примере N-type разъёма и кабеля 5D-FB.

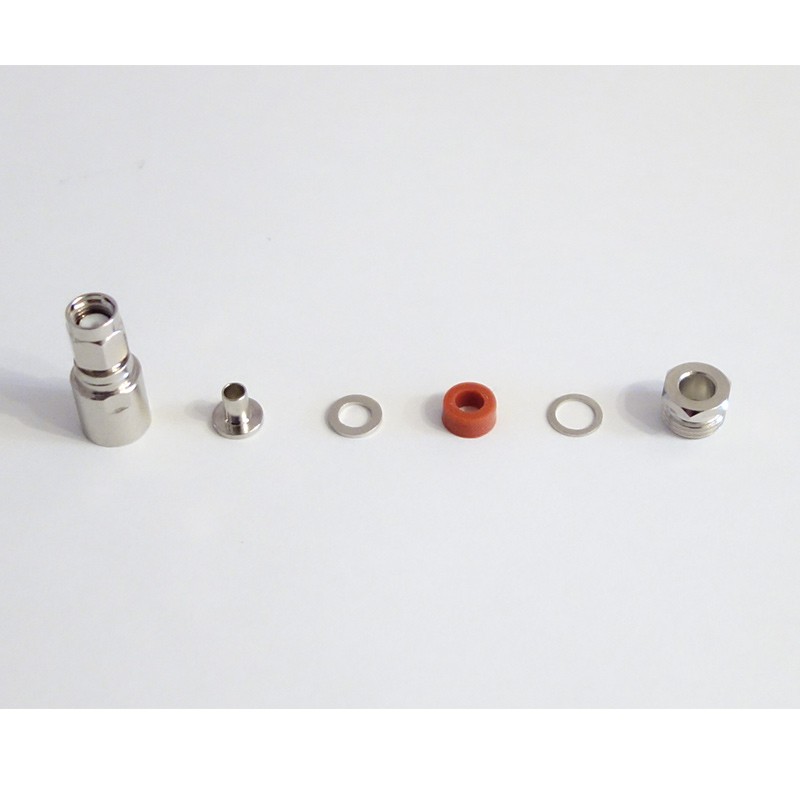

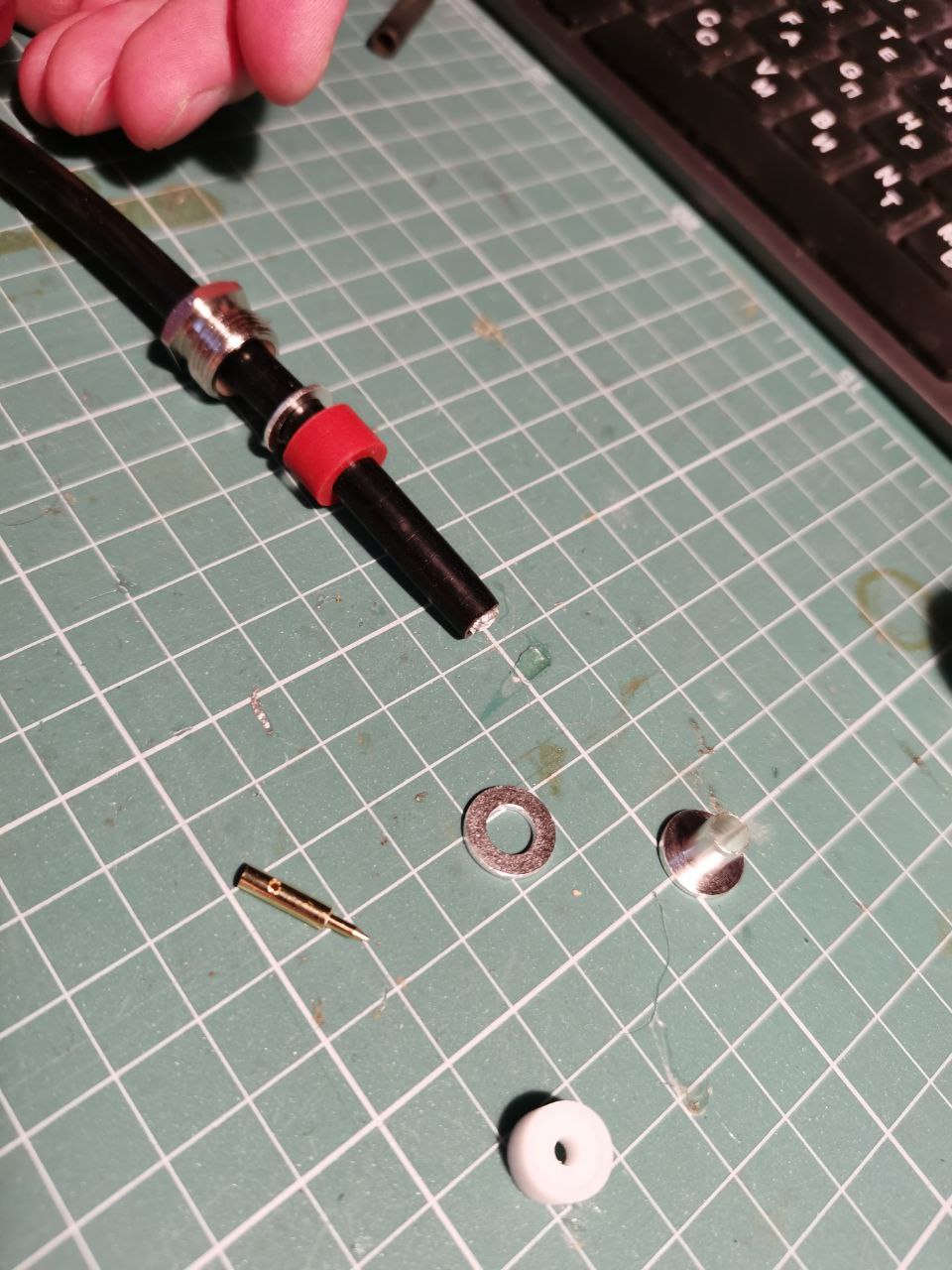

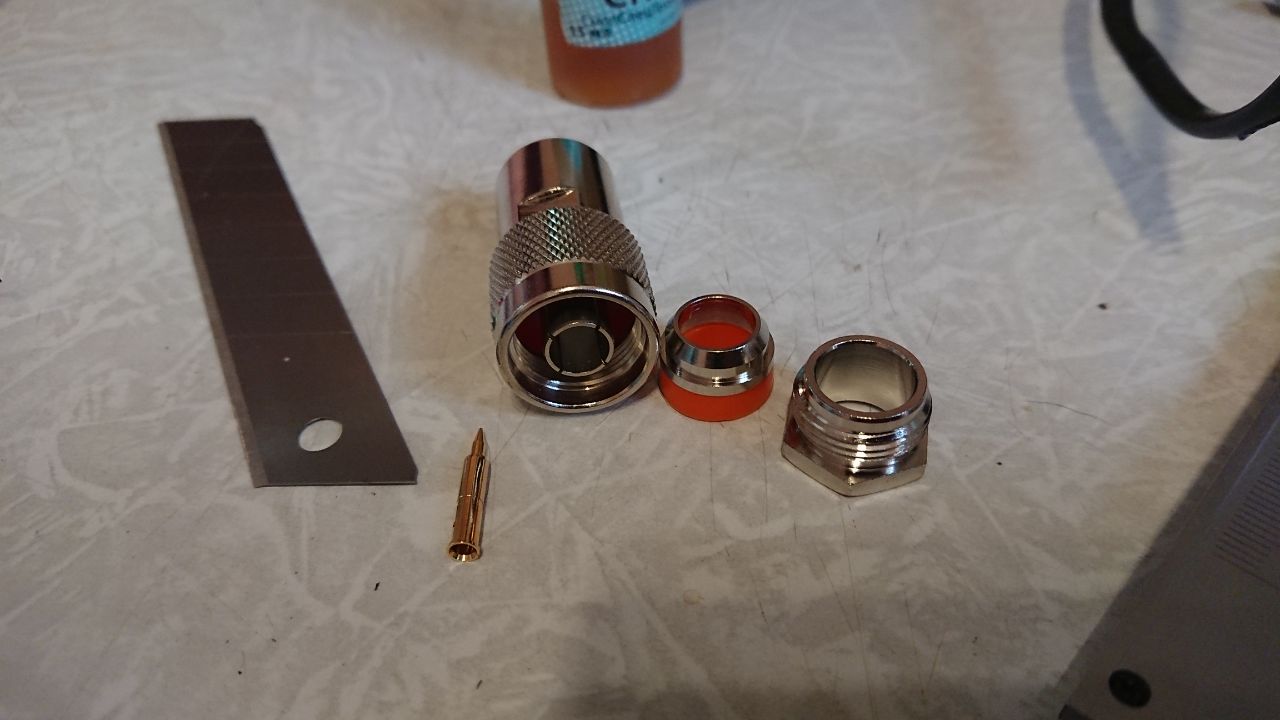

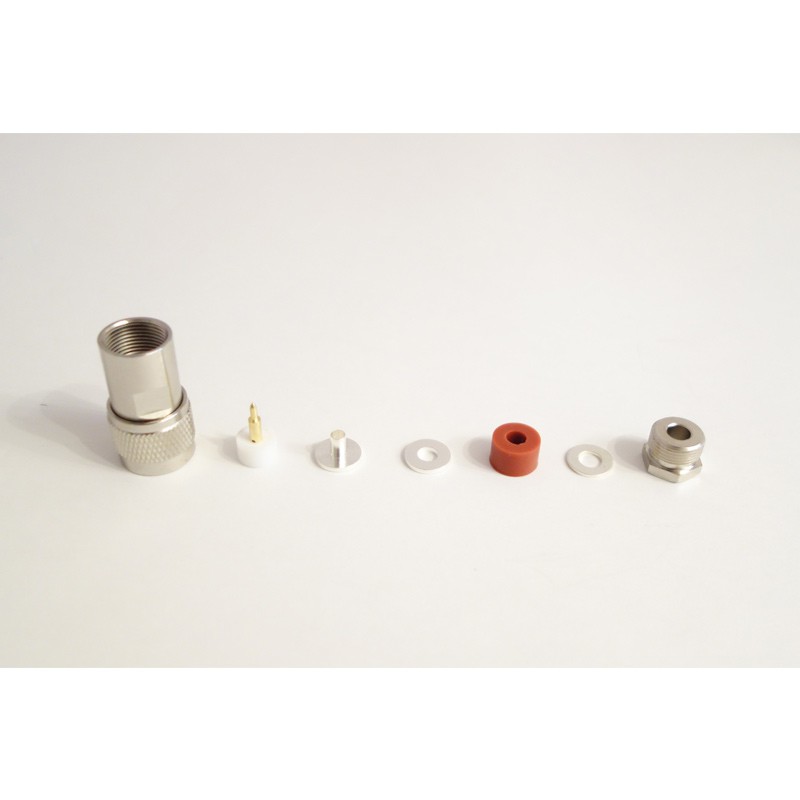

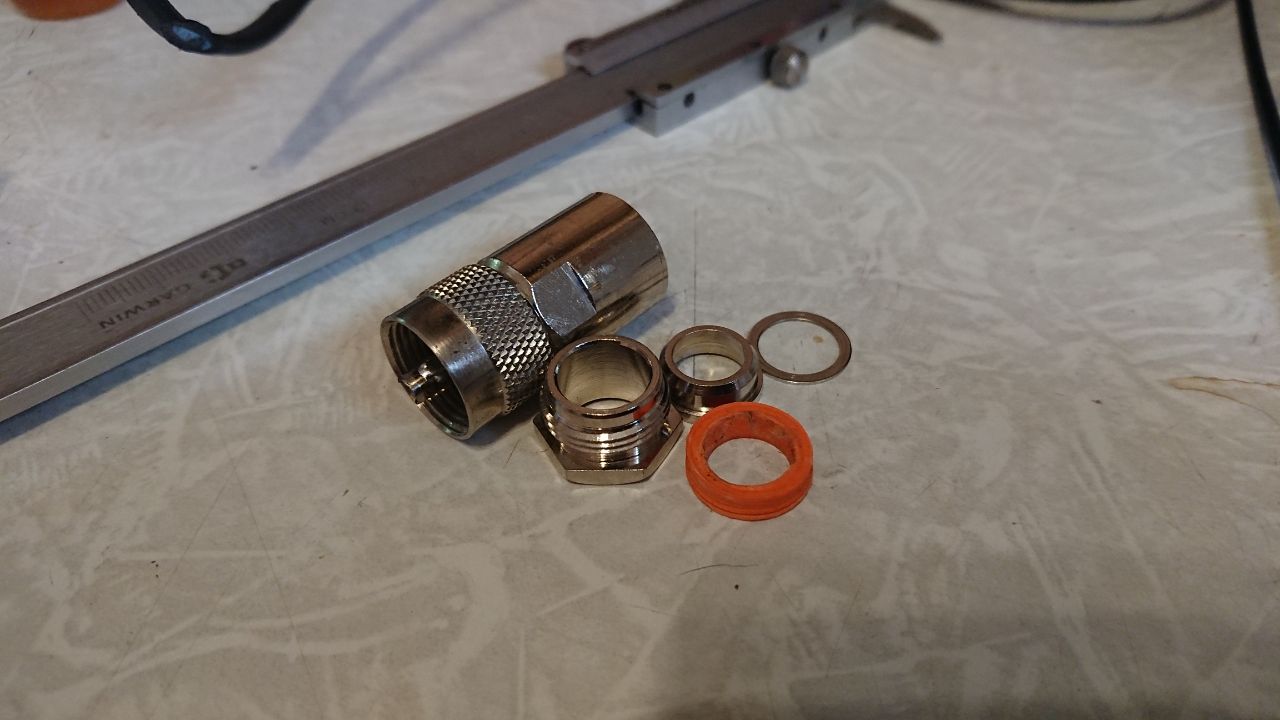

Для начала разберём разъём и наденем на кабель вот эти части разьема
Далее зачищаем кабель от внешней оболочки на произвольную длину с небольшим запасом.

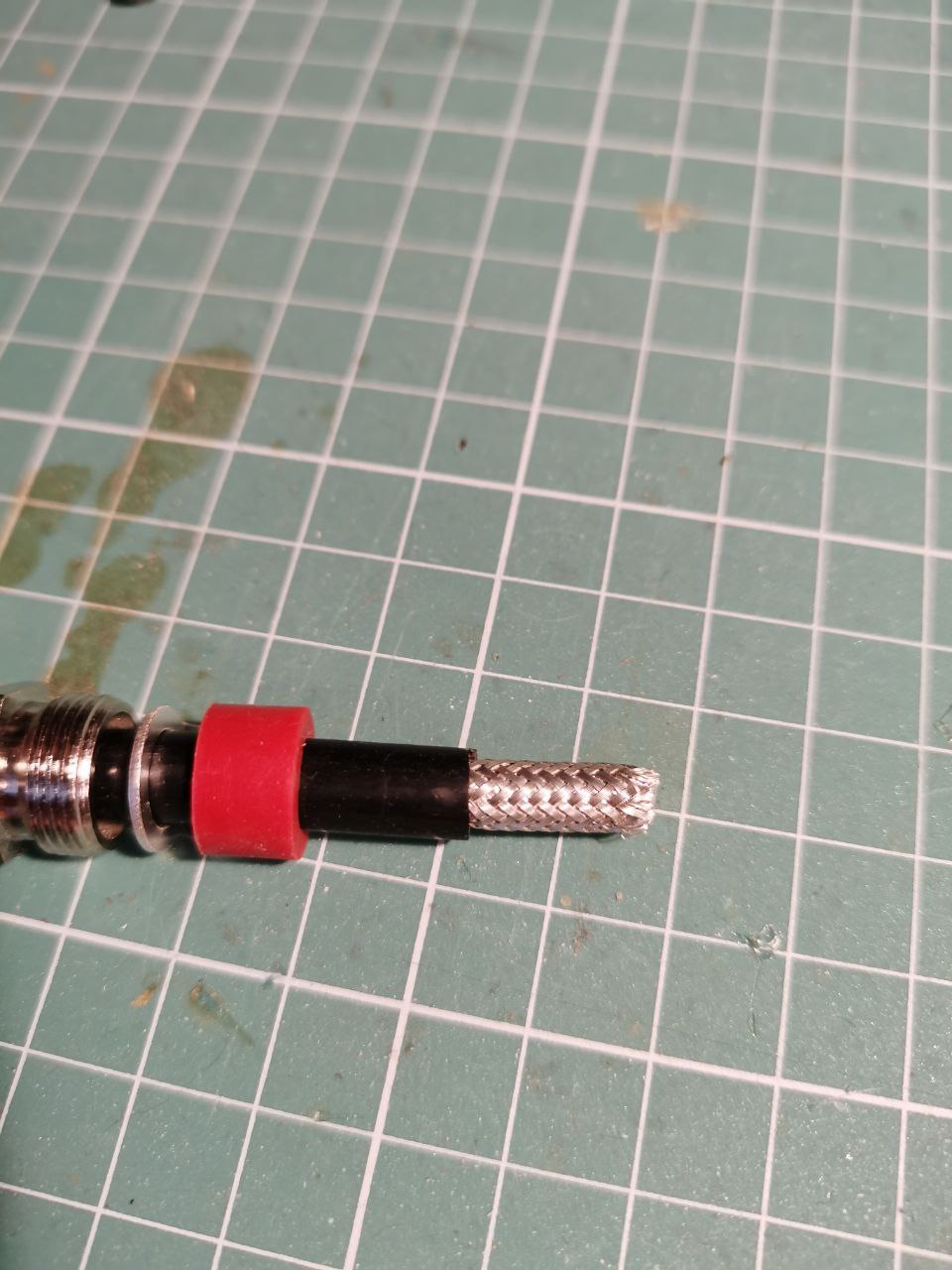

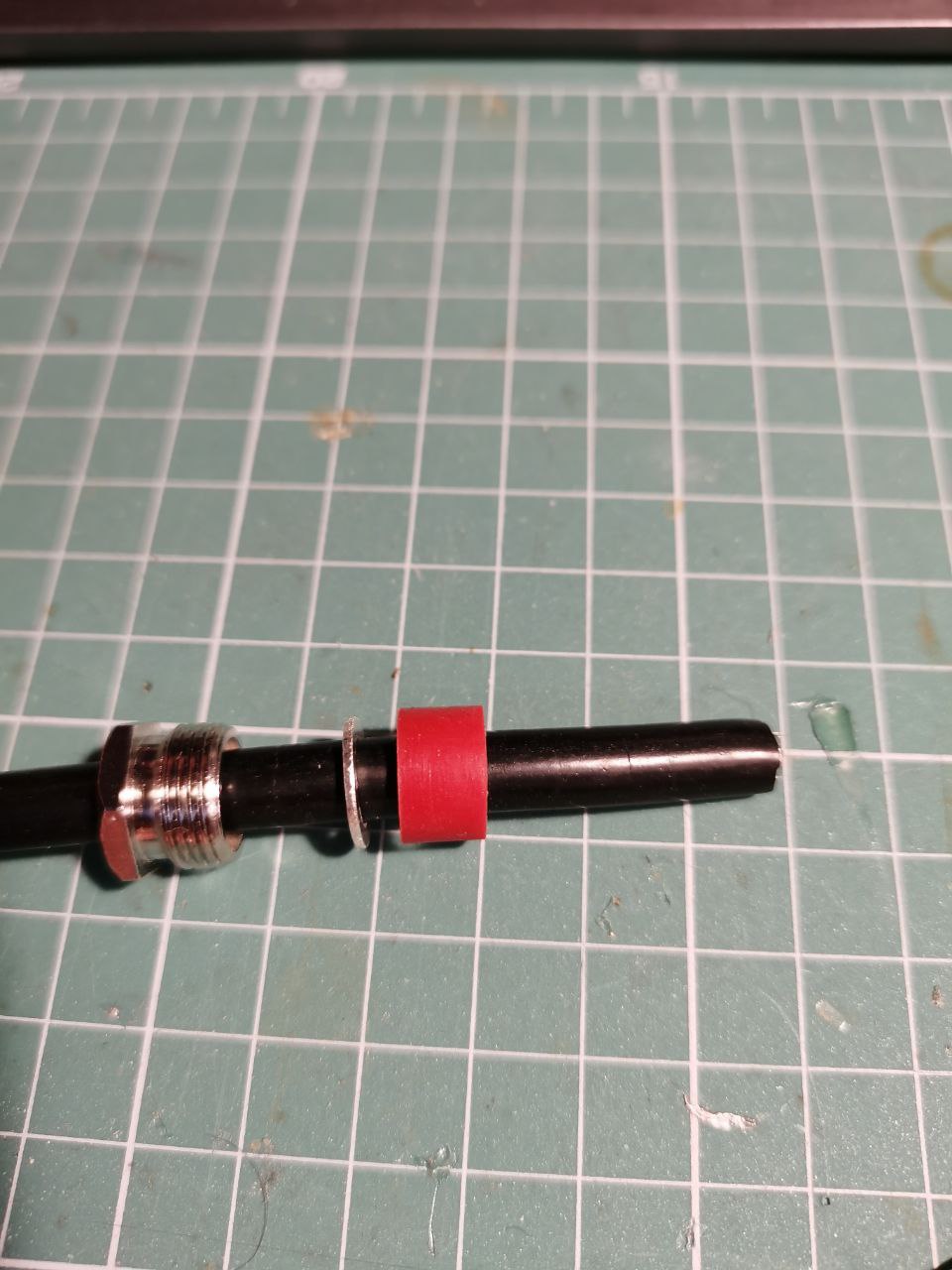

На зачищенную оплетку до упора до внешней изоляции одеваем шайбу малого диаметра.

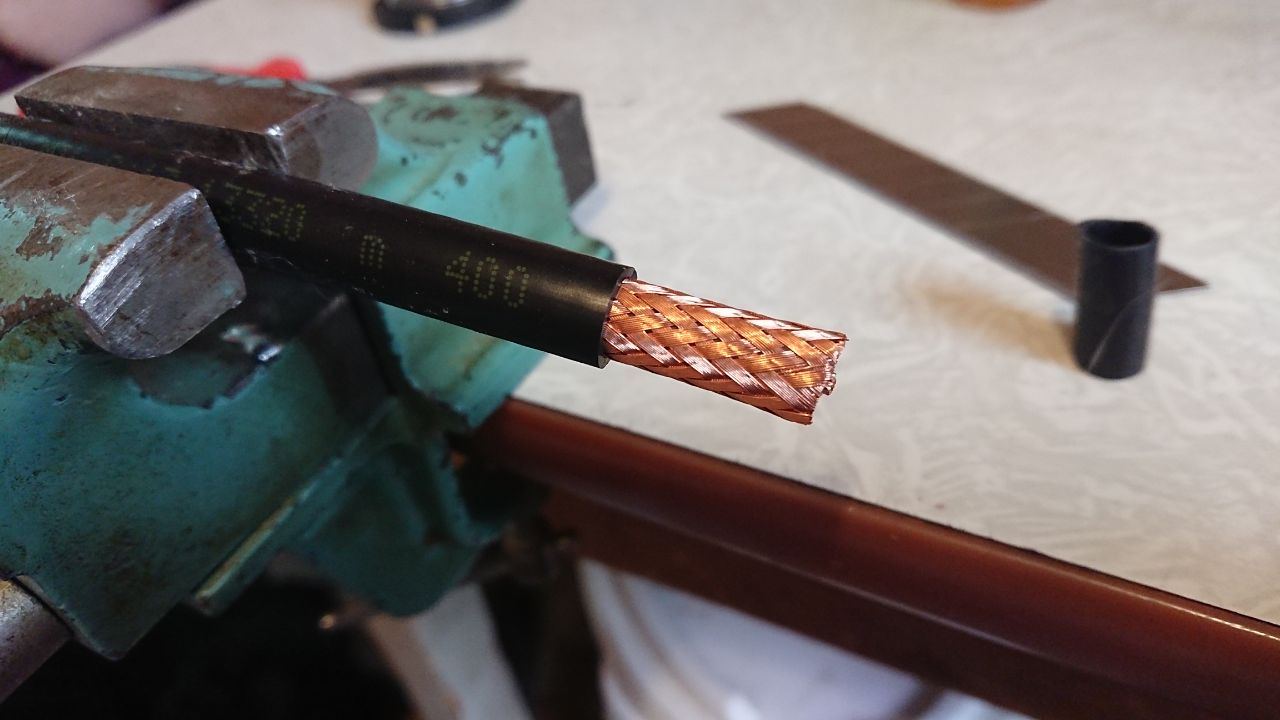

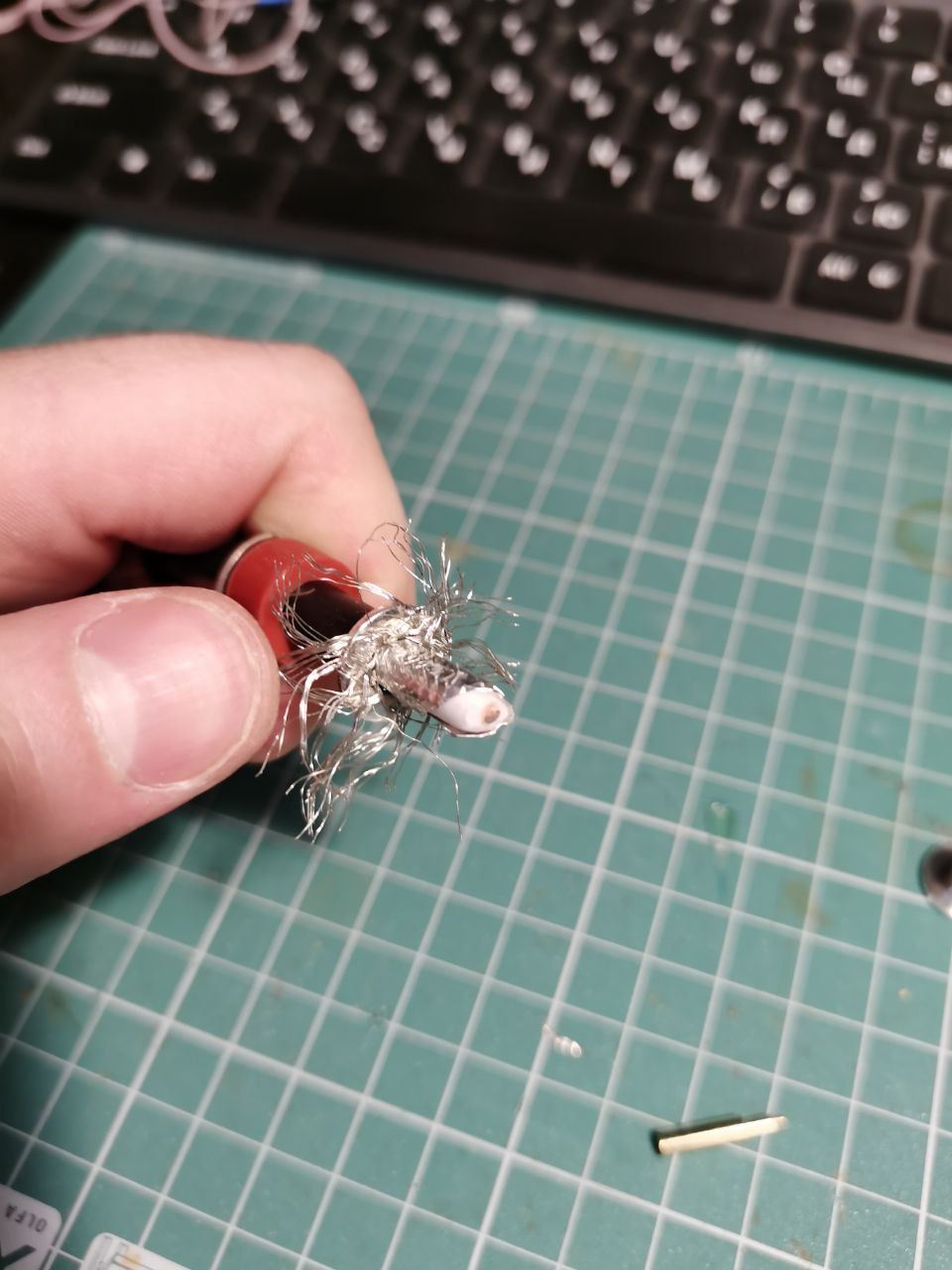

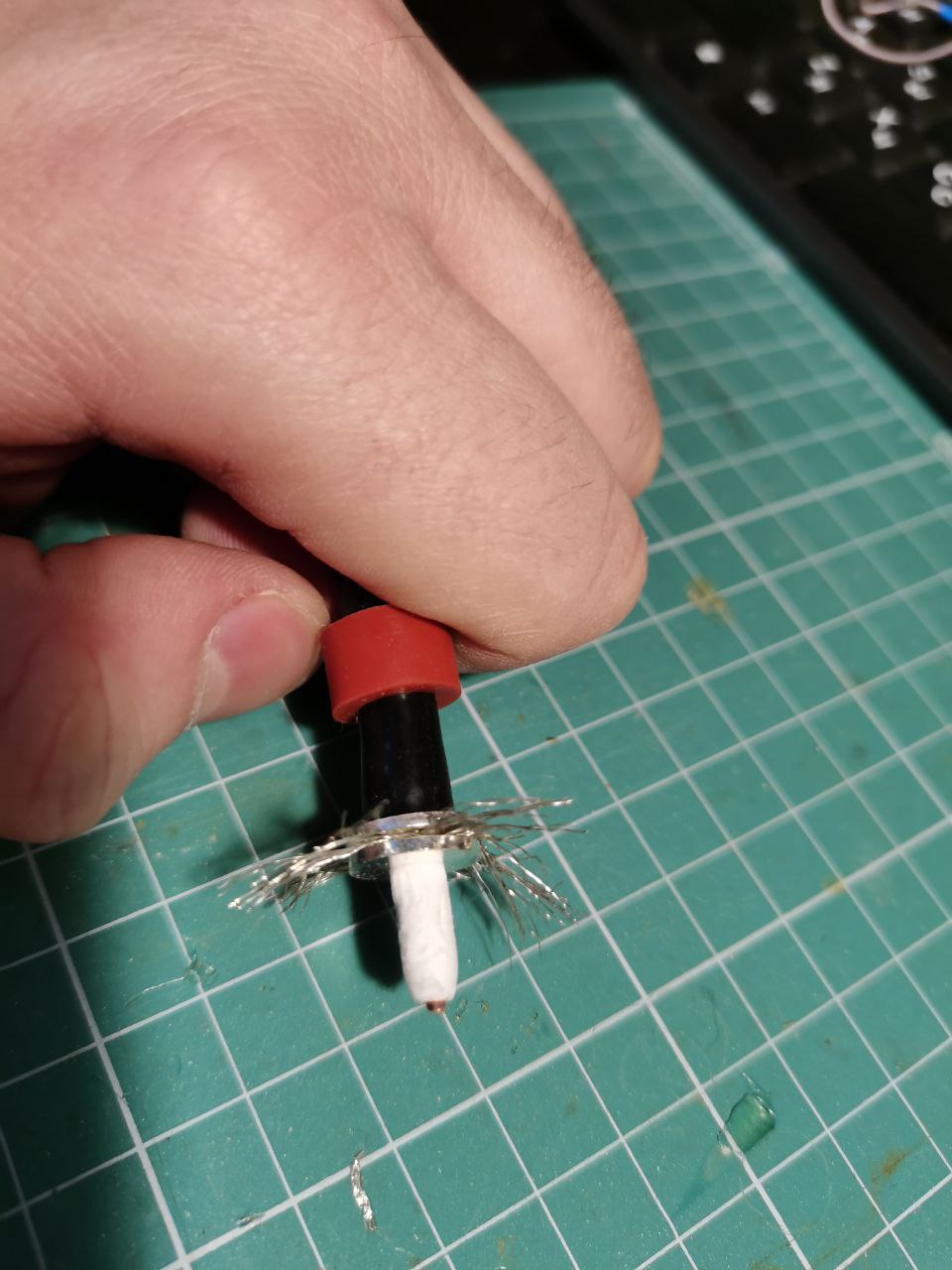

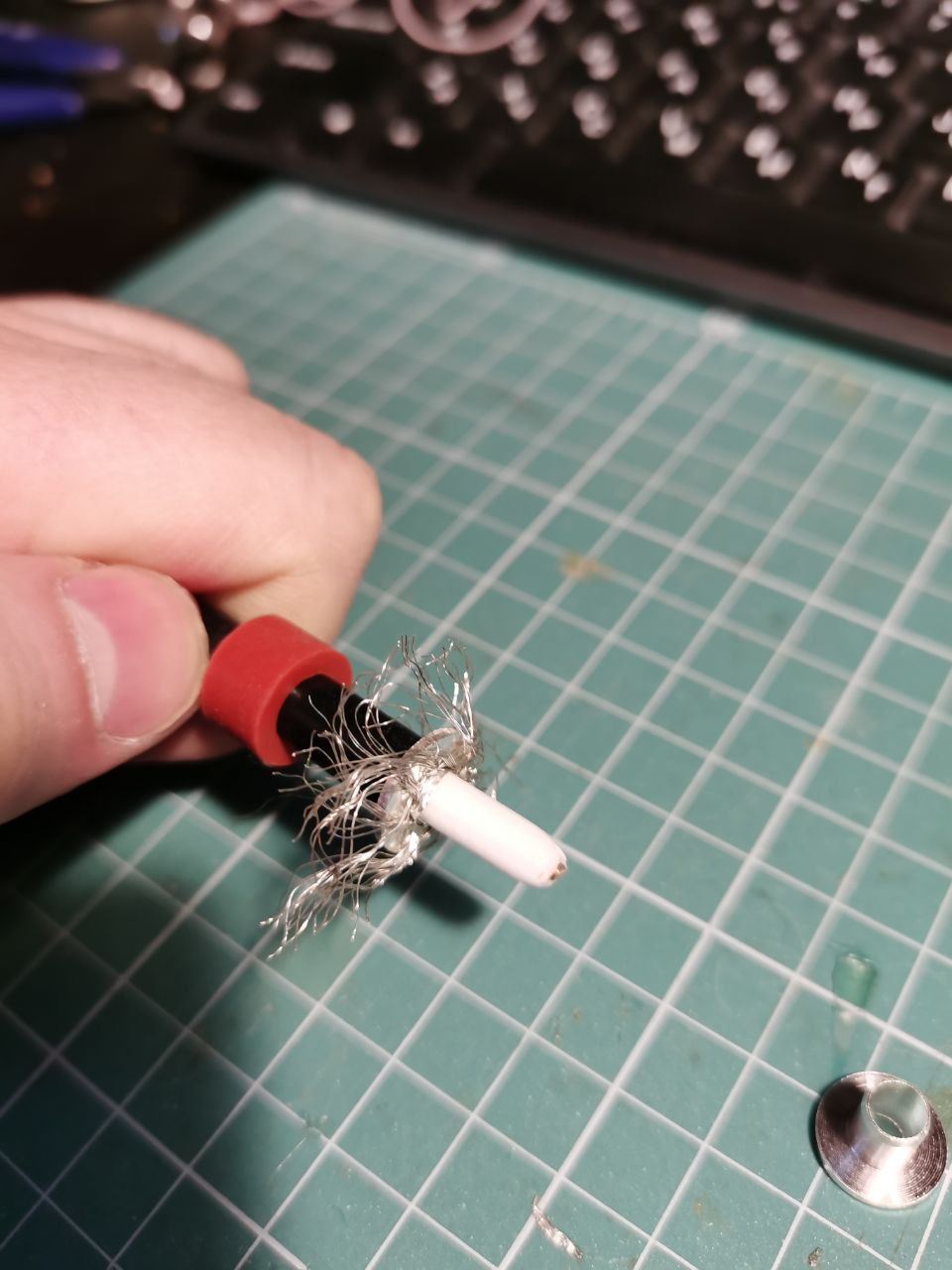

Далее необходимо “распушить” внешнюю оплетку до отдельно стоящих жилок. Удобнее всего использовать “цыганскую иголку” или шило, но можно и любым острым предметом.

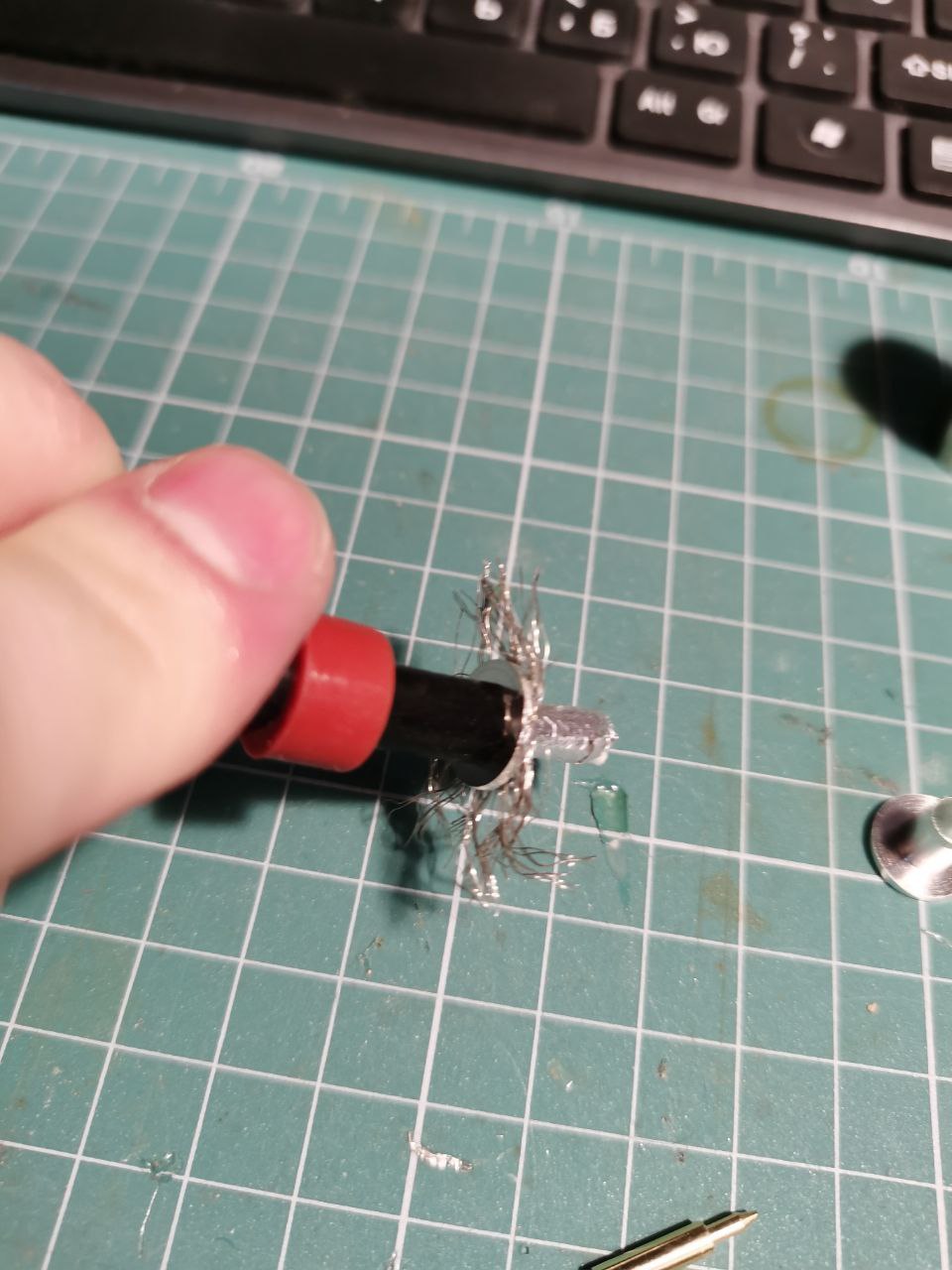

Подрезаем аккуратно канцелярские ножиком фольгу под “корень”, как можно ближе к оплетки и удаляем её.

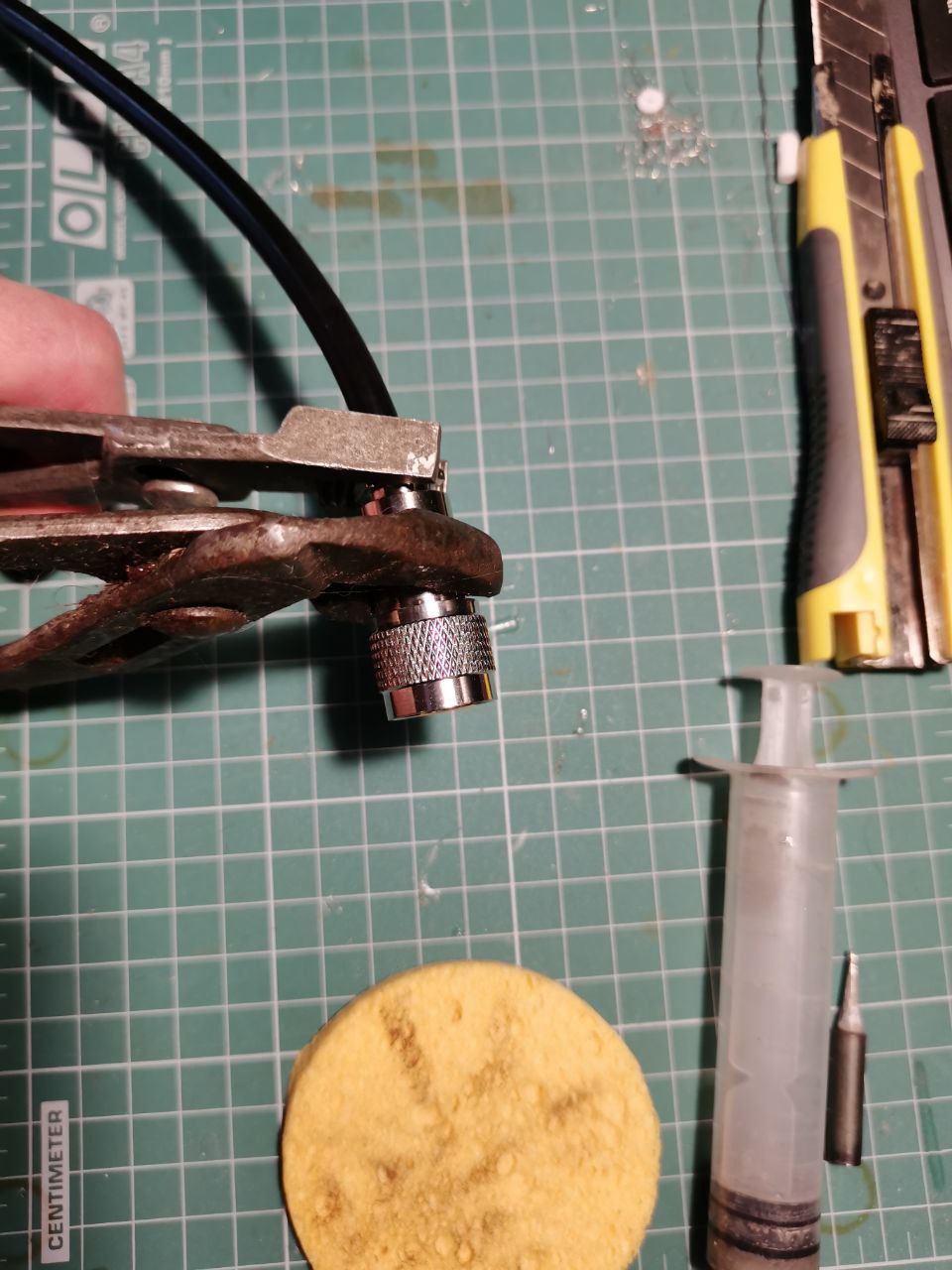

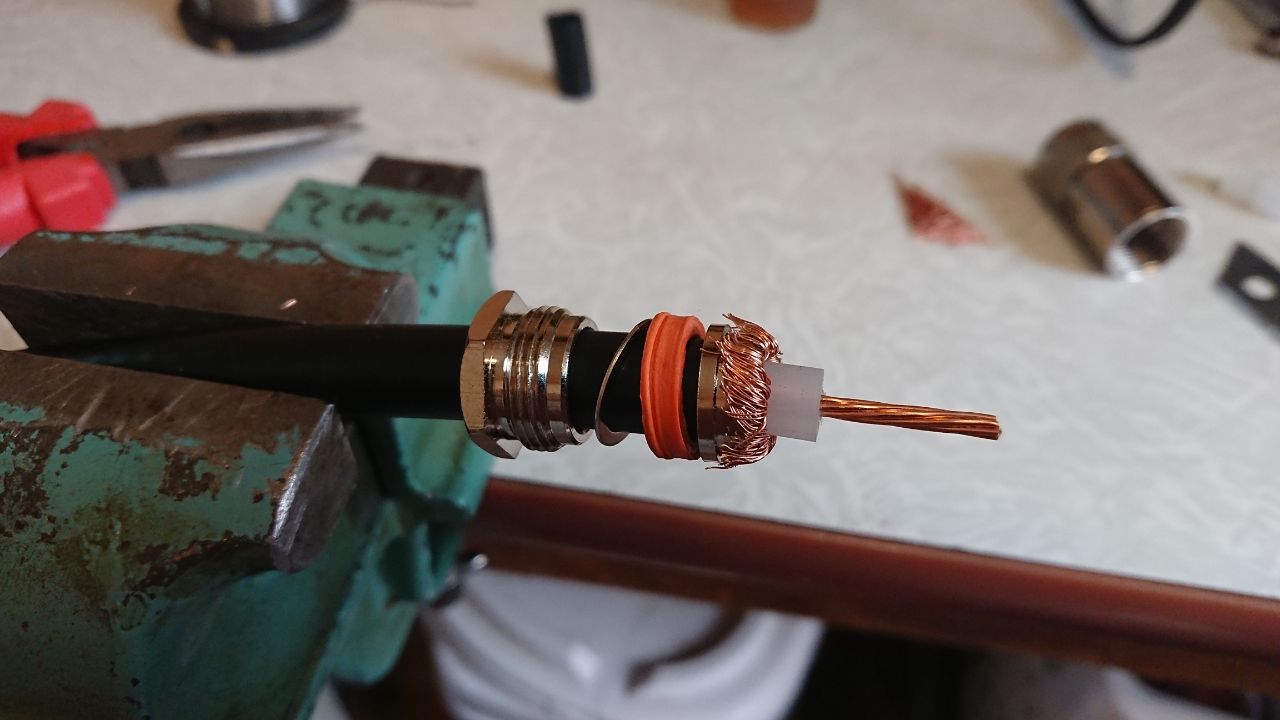

Вставляем втулку как показано на фото. Удобнее всего прижать шайбу к оплетке рукой, а втулку притягивать сжатием пассатижей шайбы и втулки между собой. Сжимать пассатижи нужно не спеша и по чуть чуть с разных сторон. Кабель не девушка, но делать все же нужно нежней

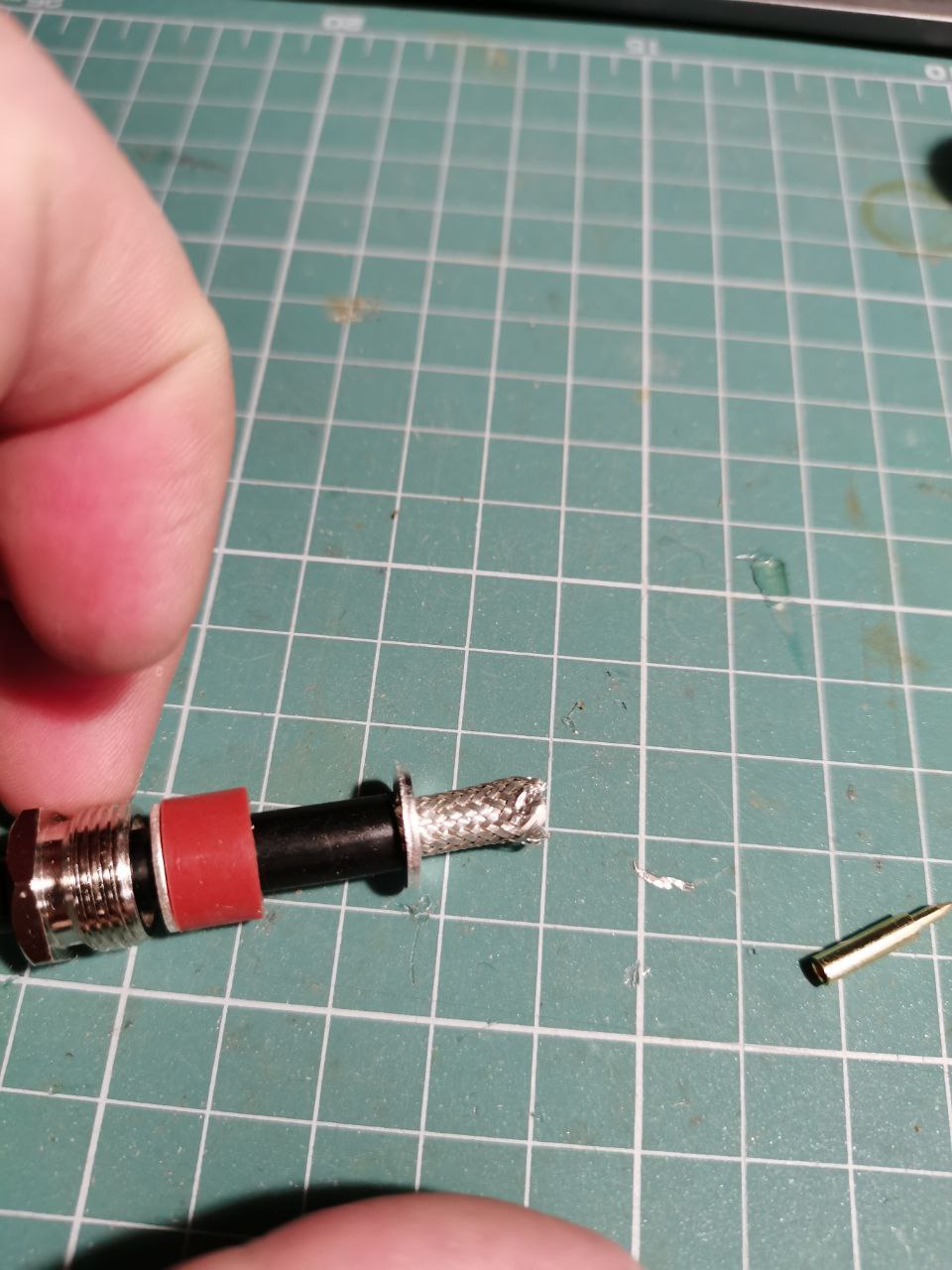

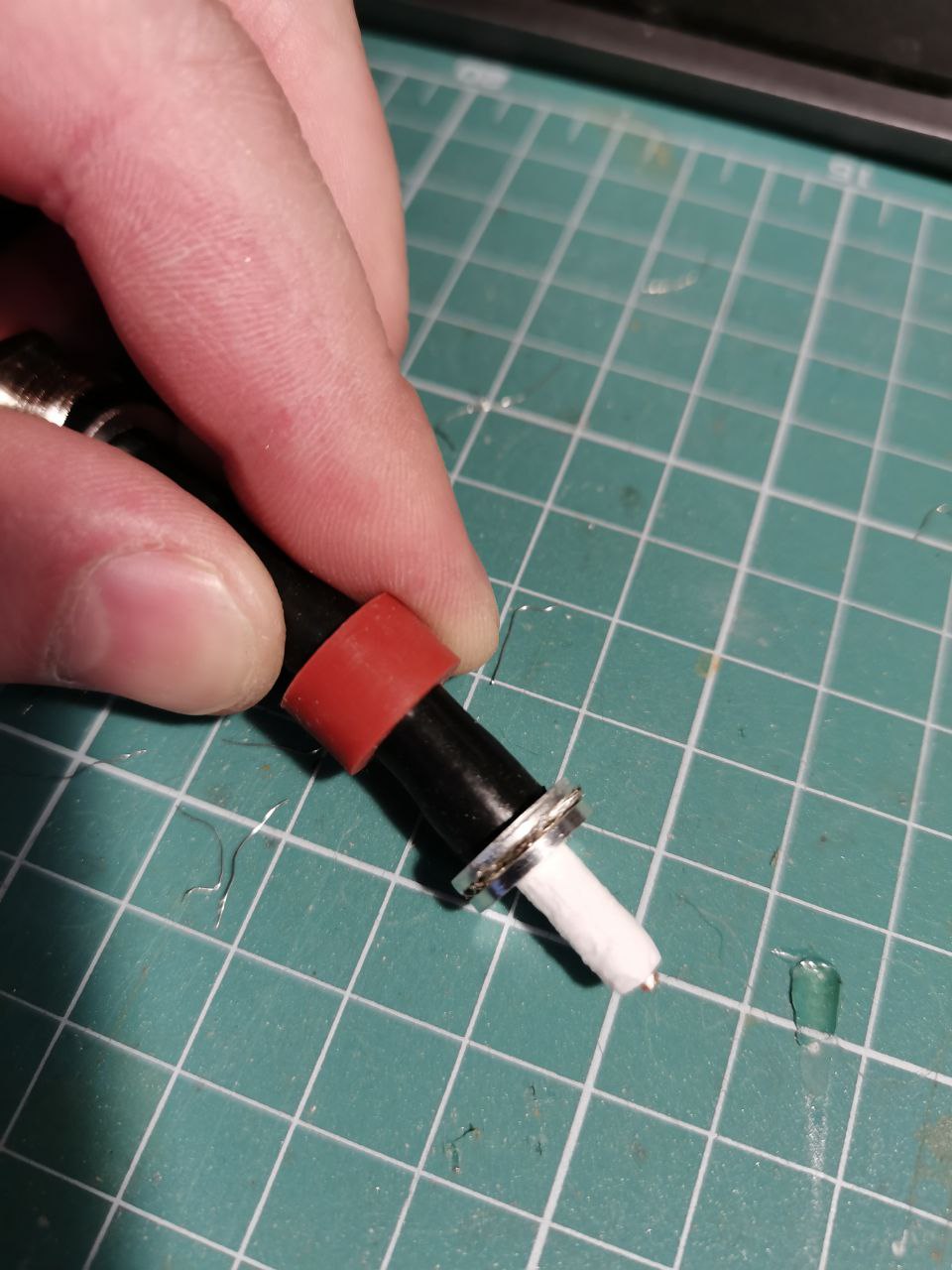

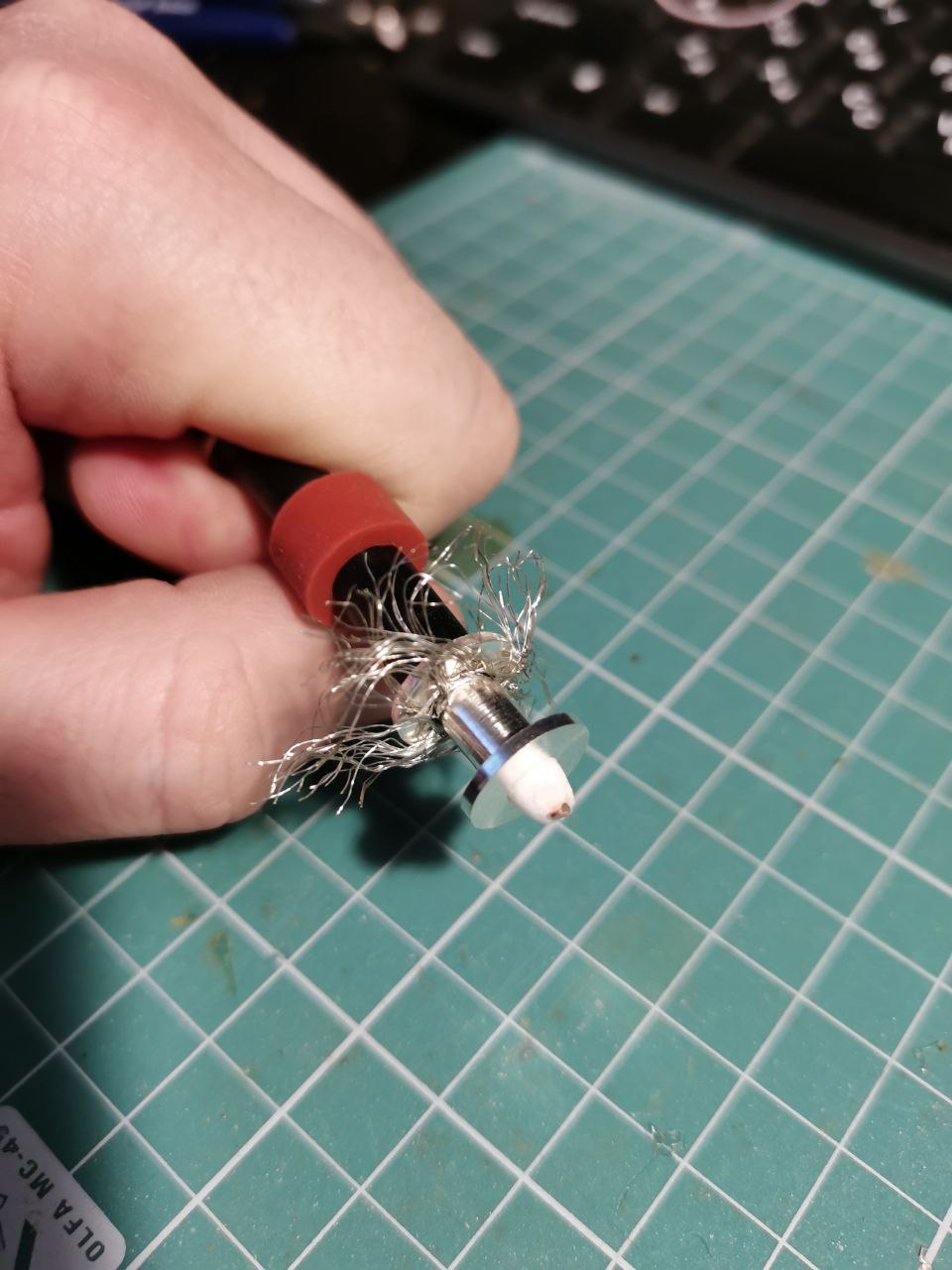

Обрезаем торчащие концы оплетки бокорезами или мелкими кусачками под шайбу. Далее пальцами движениями по часовой стрелке заводим торчащие кончики оплетки заподлицо

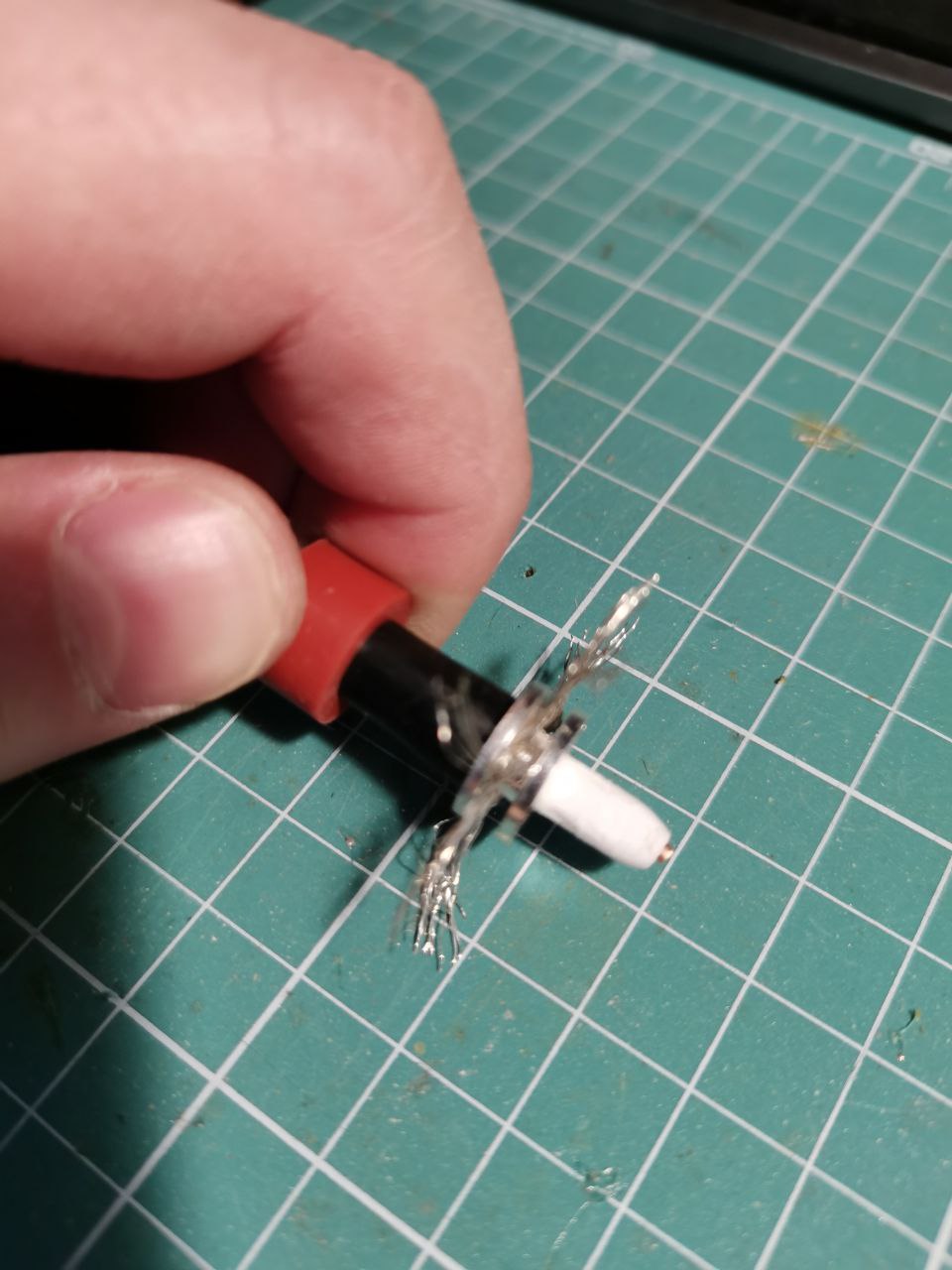

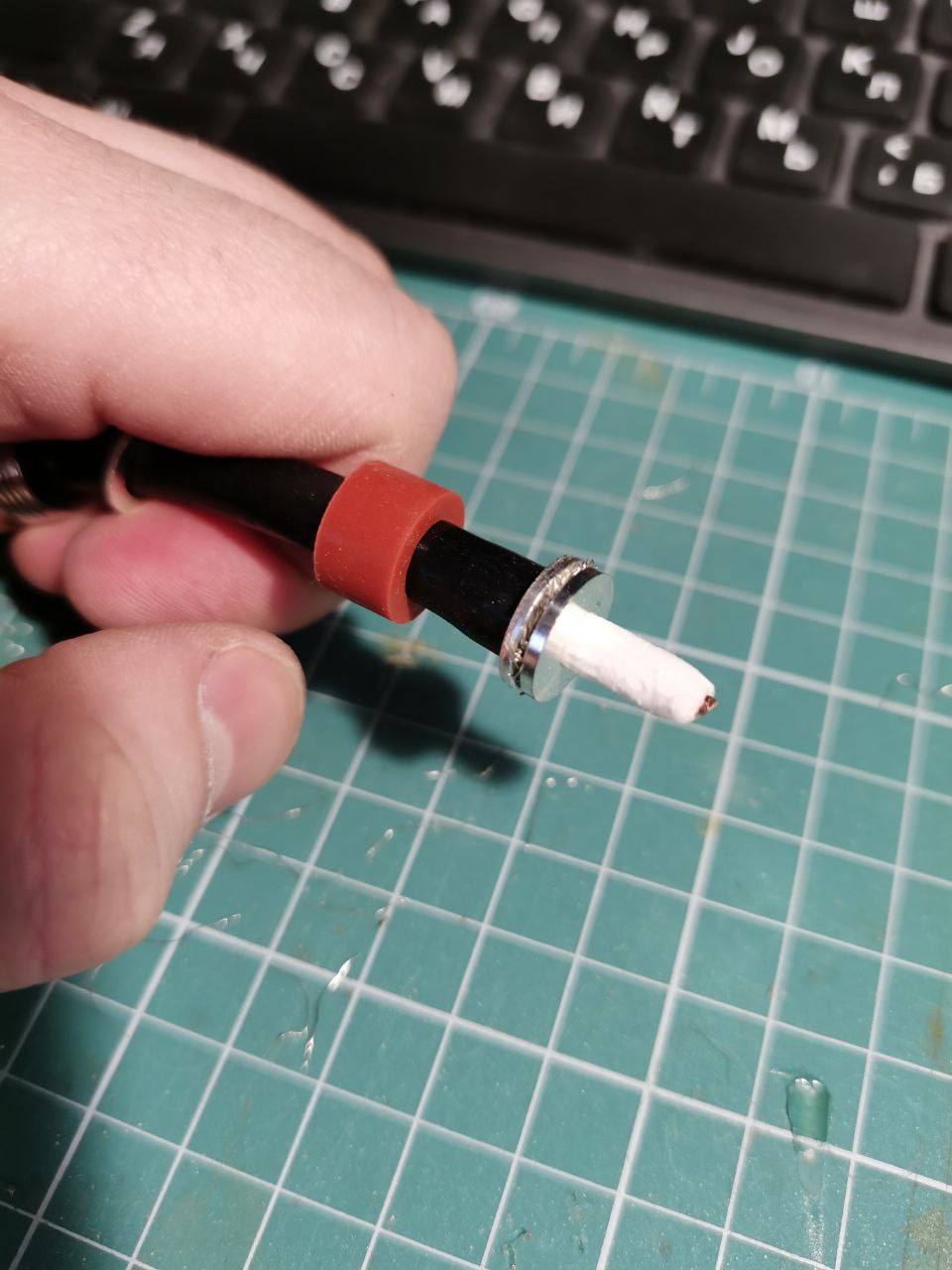

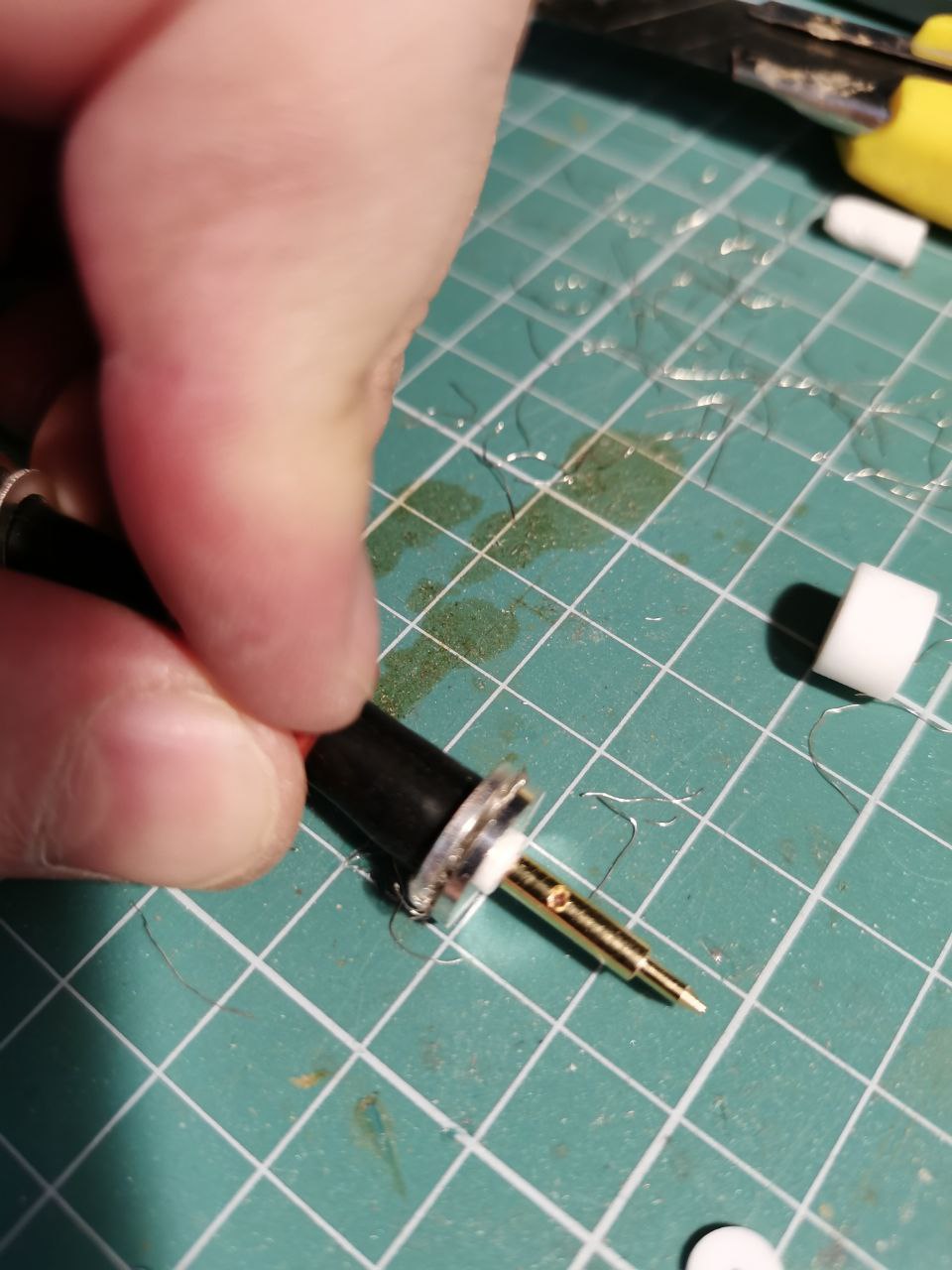

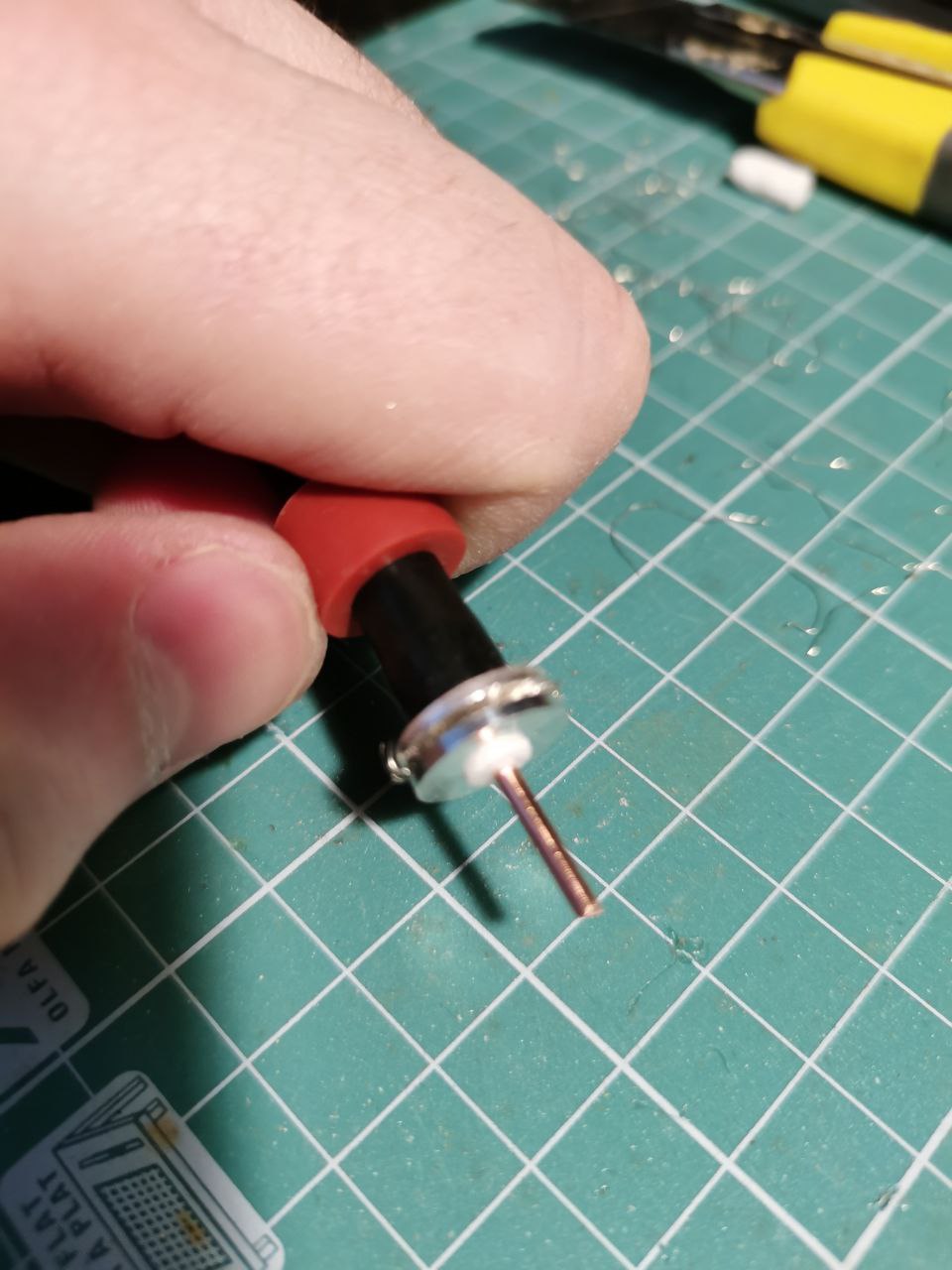

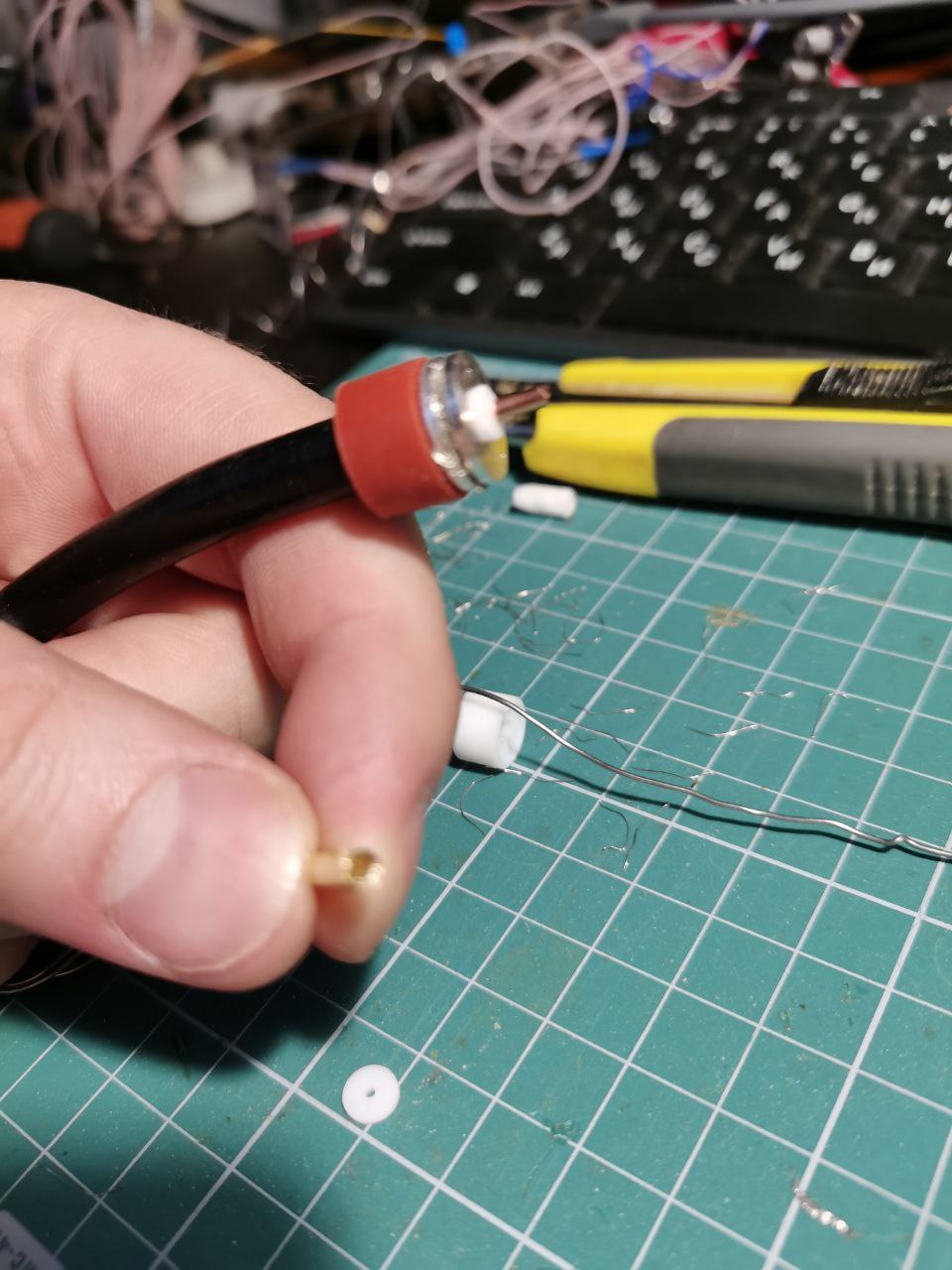

Зачищаем центральную жилу от диэлектрик на расстоянии 1 мм от втулки

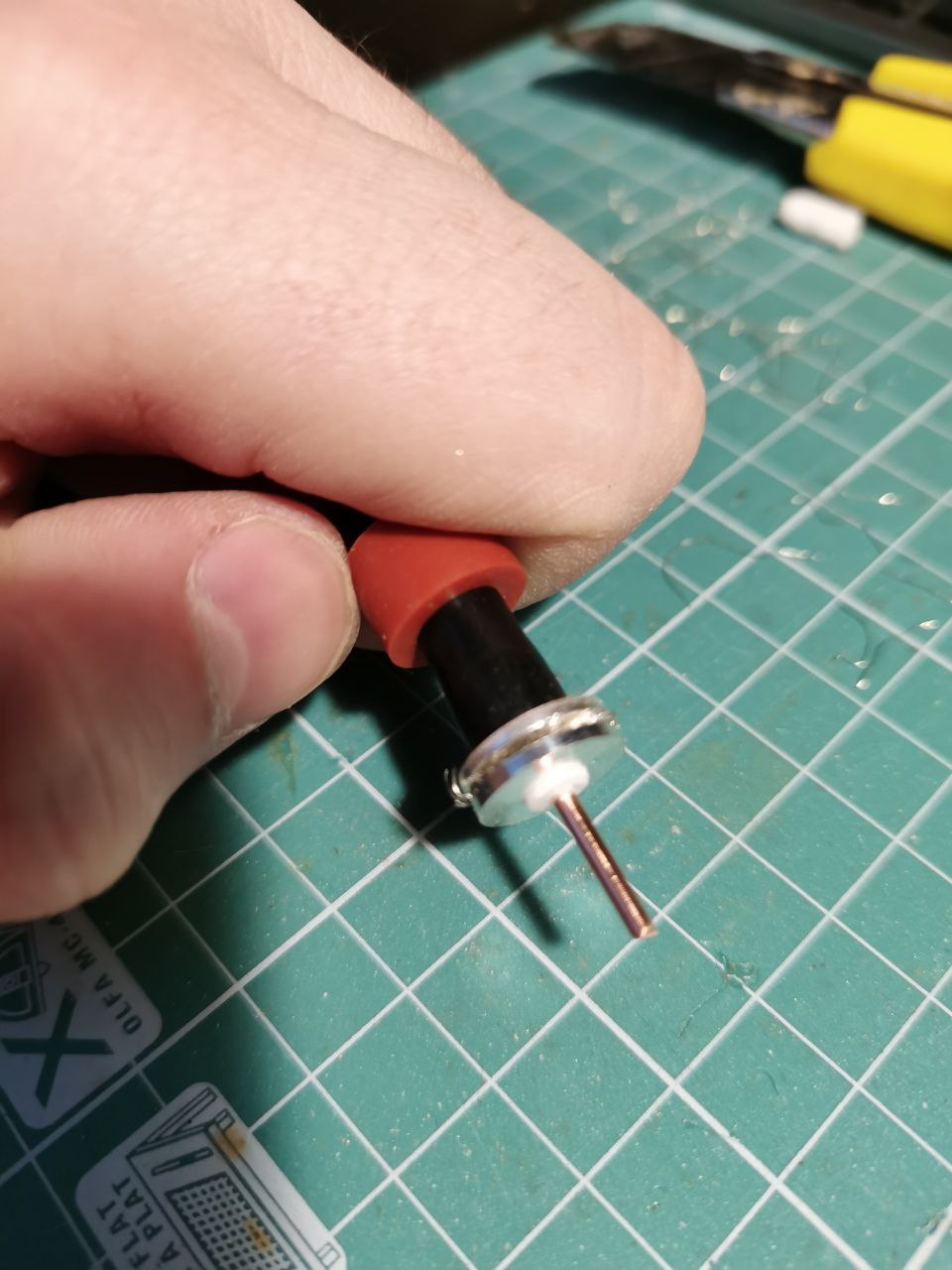

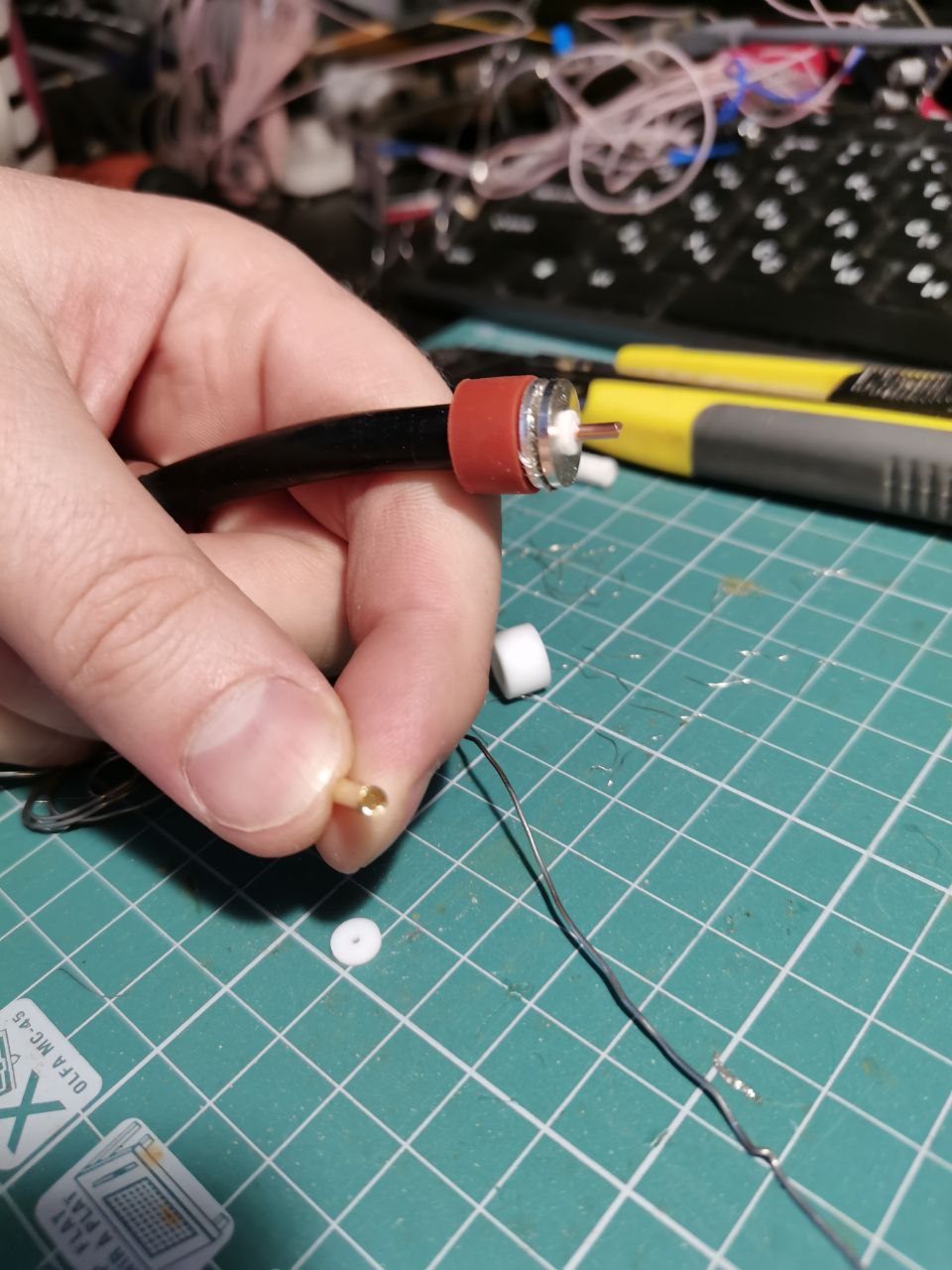

Подрезаем по несколько миллиметров центральный проводник, до тех пор, пока “иголка” не будет еле-еле касаться диэлектрика. Очень важно не перестараться.
Внутрь “иголки” заливаем немного канифоли или жидкого флюса и немного олова. На фото тоненький пруток, положил примерно 5-6мм

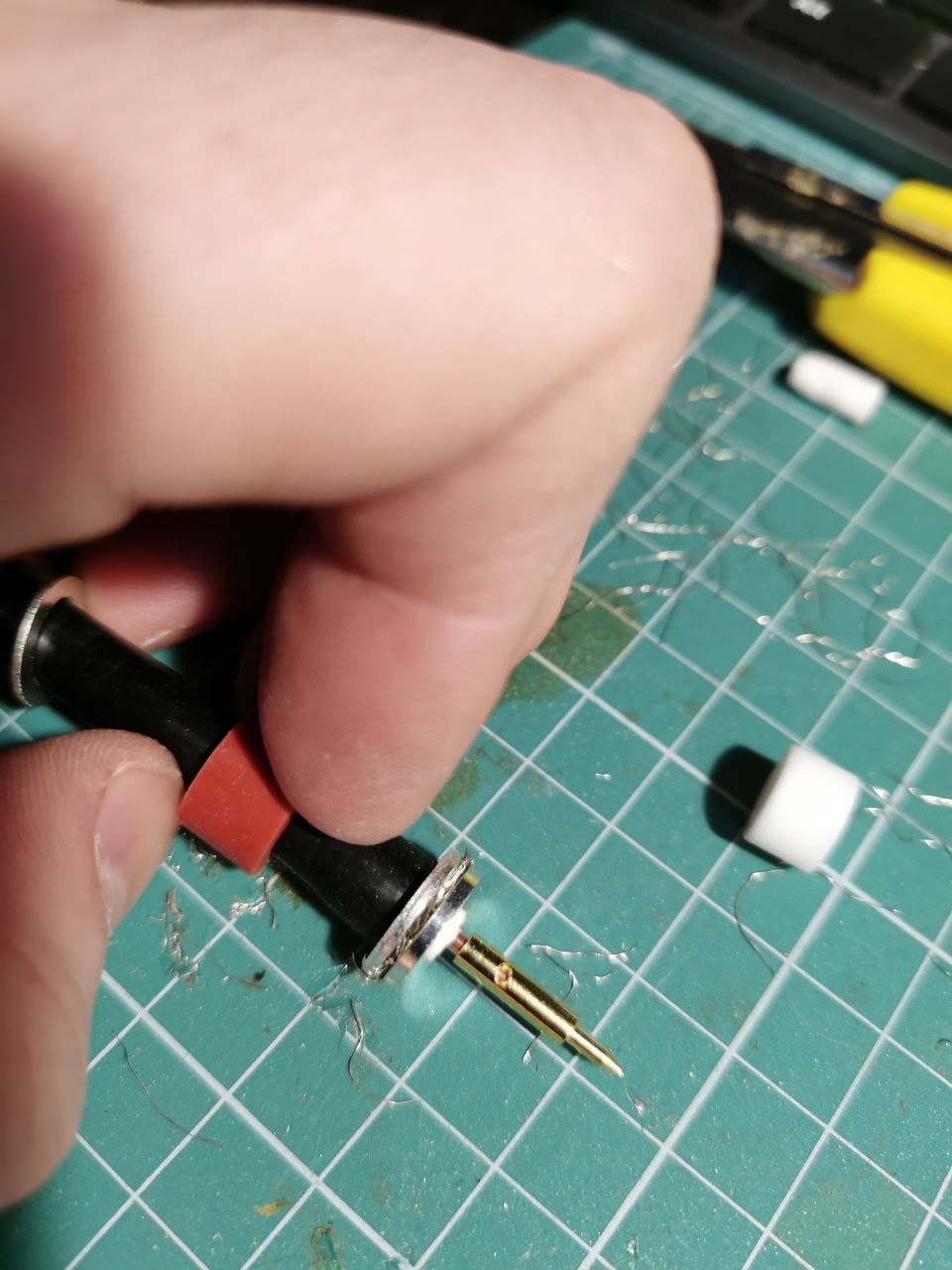

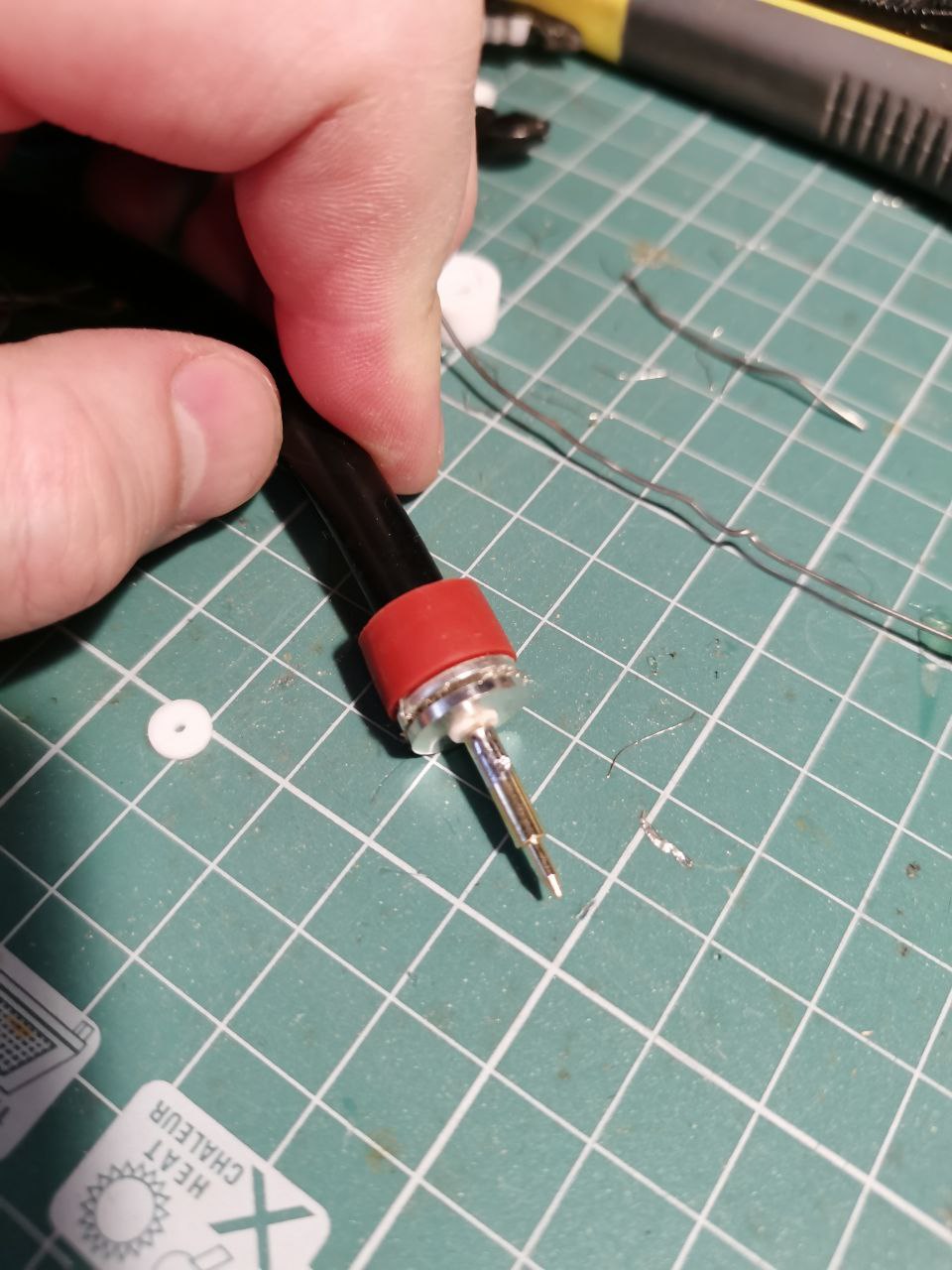

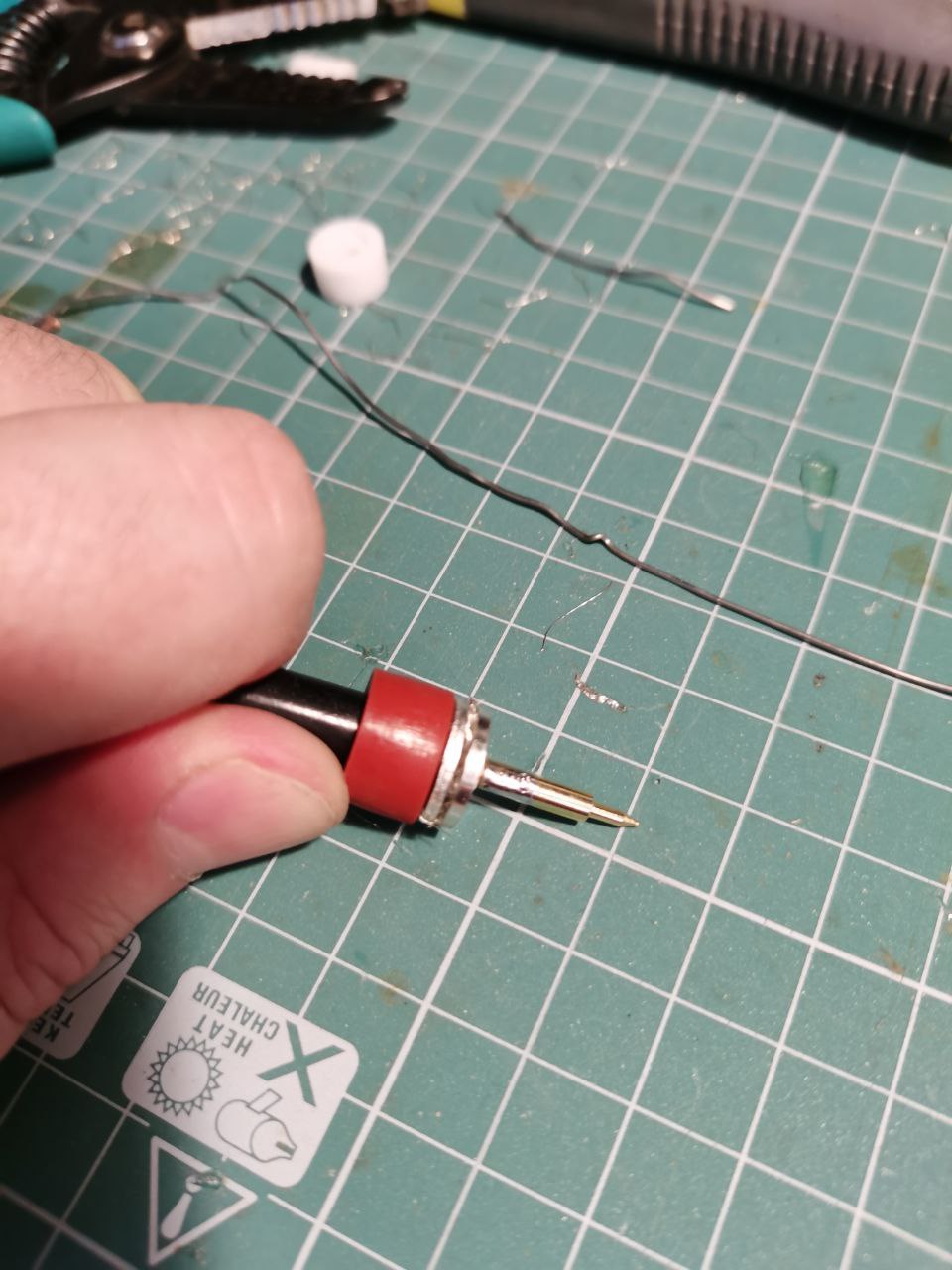

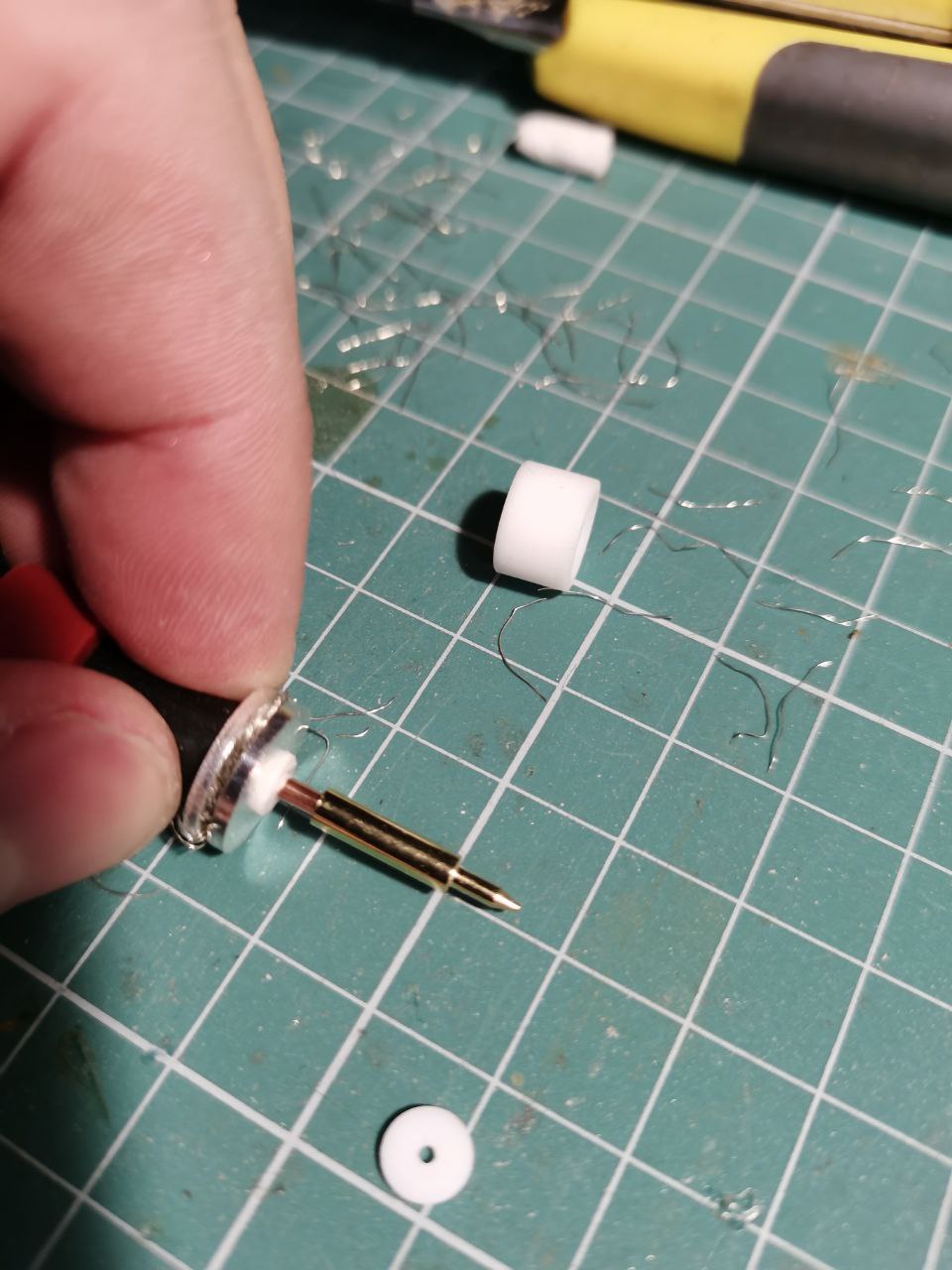

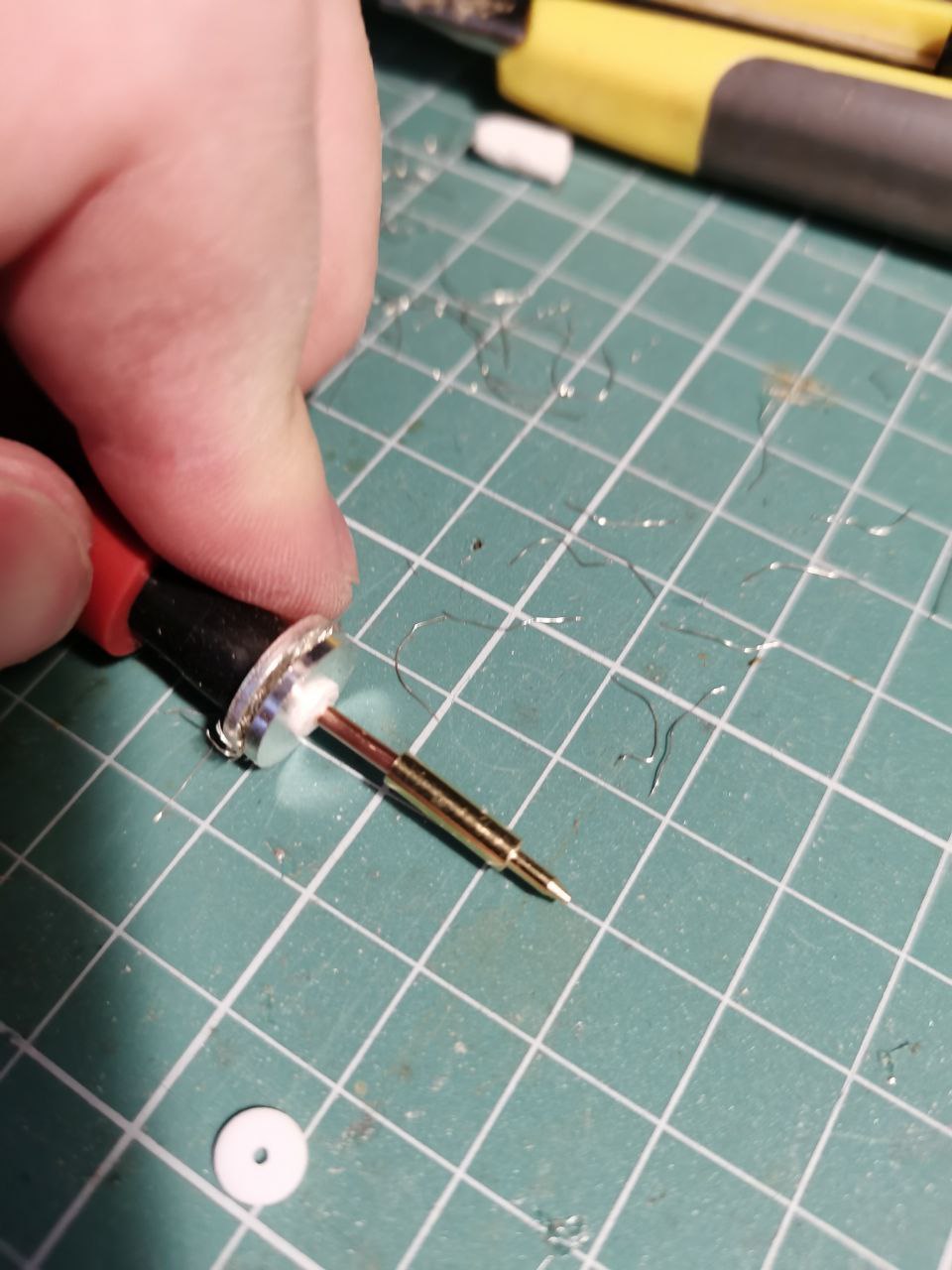

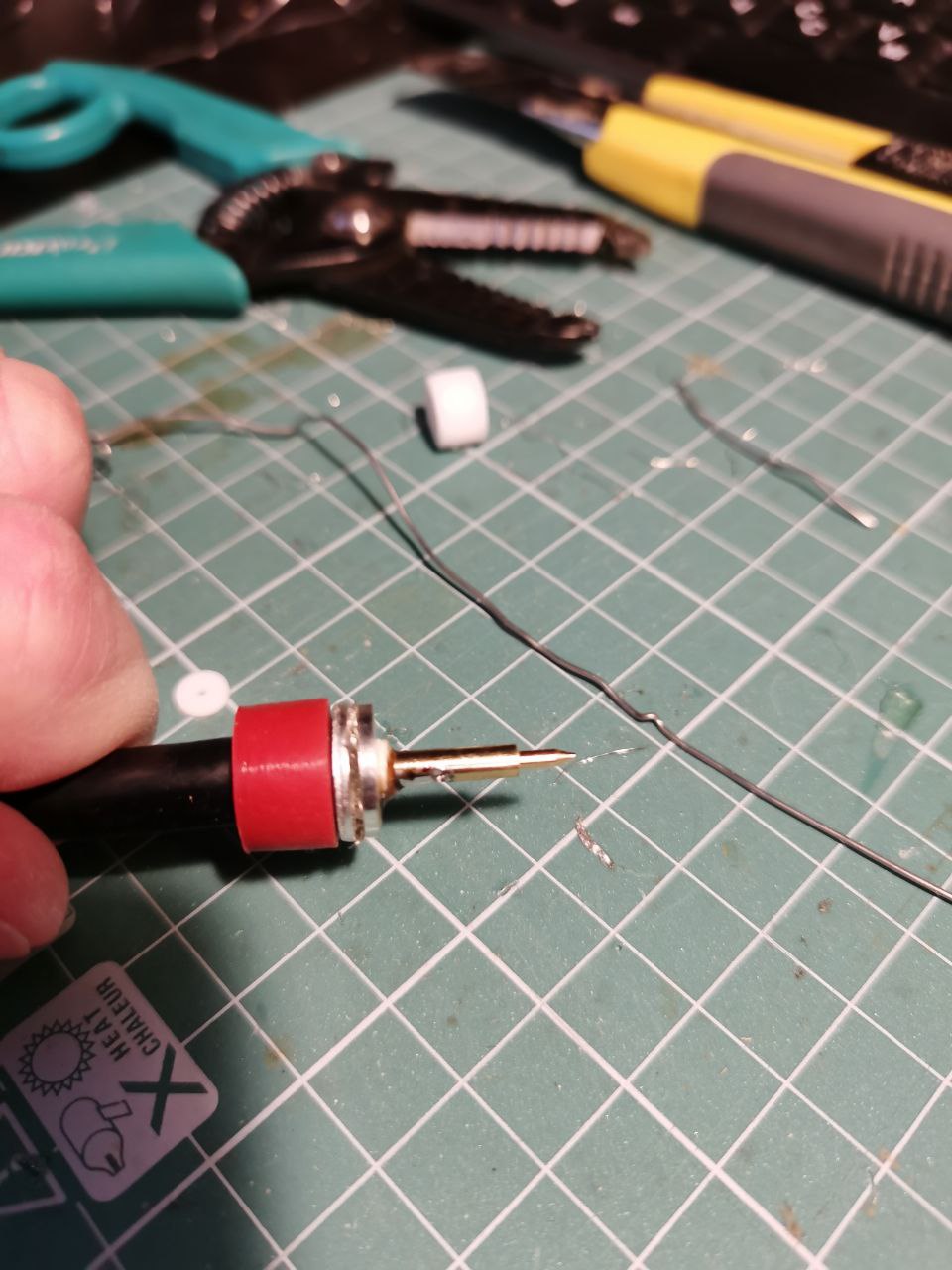

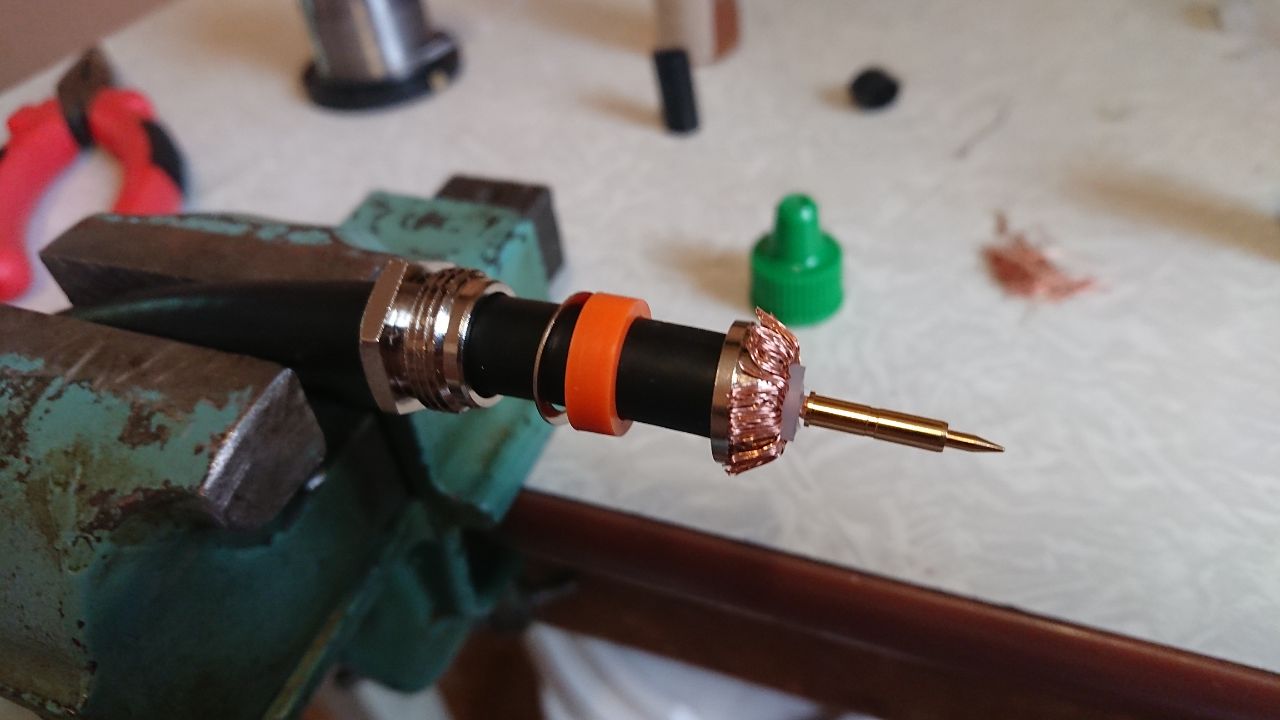

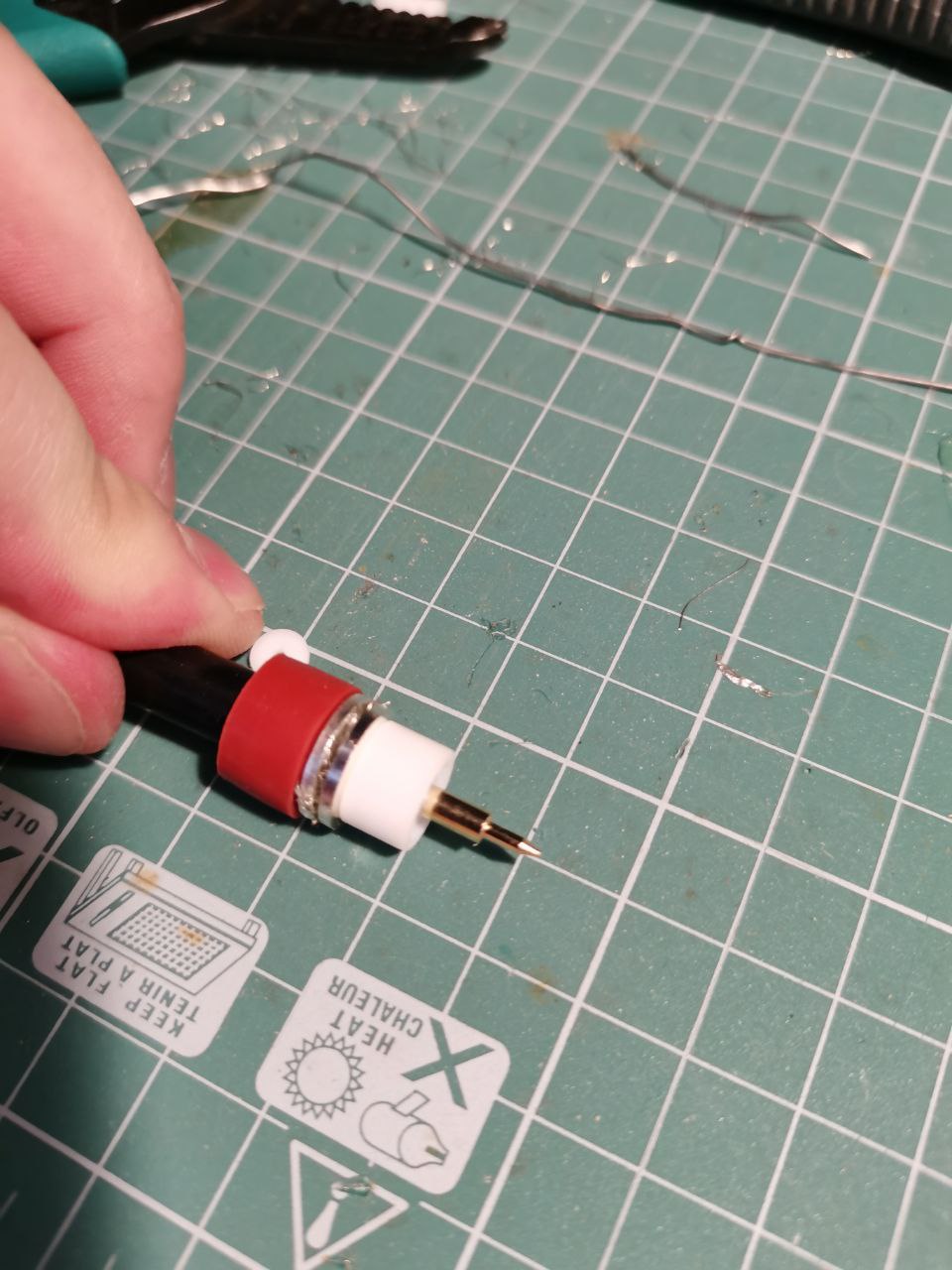

Далее нагреваем паяльником иголку и ждём пока она не усядет до диалектрика. В отверстие для пайки иголки, постепенно немного добавляем припой до заполнения, следим, чтобы припооя небыло слишком много, иначе он образует на иголке бугорок или начнёт вытекать из под иголки снизу.
Очень важно после пайки снять флюс спиртом или ацетоном, иначе потом вы иголку не очистите, а если не очищенную иголку вставите в ответный разъём, вывести мешающий флюс будет крайне сложно
Устанавливаем изолятор
Засовываем получившуюся конструкцию в кожух. И закручиваем гайку ключами. Обязательно крутим именно гайку, кожух разъёма должен быть неподвижен (в плоскости кручения) относительно кабеля.
На выходе получаем установленный и готовый к эксплуатации разъём
От Валкодера.
Типы разъемов

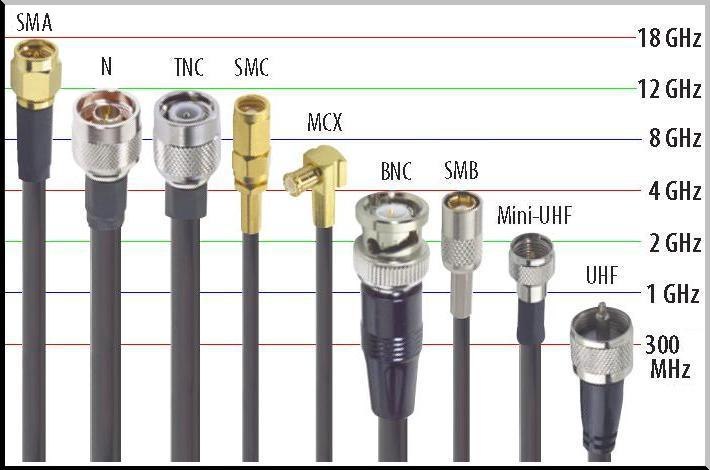

Разьемы для антенностроителей это не маловажный элемент и от качества его заделки очень сильно зависит все АФУ (антенно-фидерное хозяйство). ВЧ разьемов существует не малое количество, но основные для наших целей все же это:
- SMA (в основном на переносках).
- TNС (очень редко встречается, например на антенне Лира-450, но разьем очень хороший)
- BNC ( он же байонетный, встречается на радиостанциях Motorola, крайне неудачный разьем по моему мнению, хоть и быстросьемный, не путайте с отечественным аналогом типа СР50-… они не совсем дружат по диаметрам не только внешним/внутренним, но и диаметром центрального штырька - можно выдрать его)

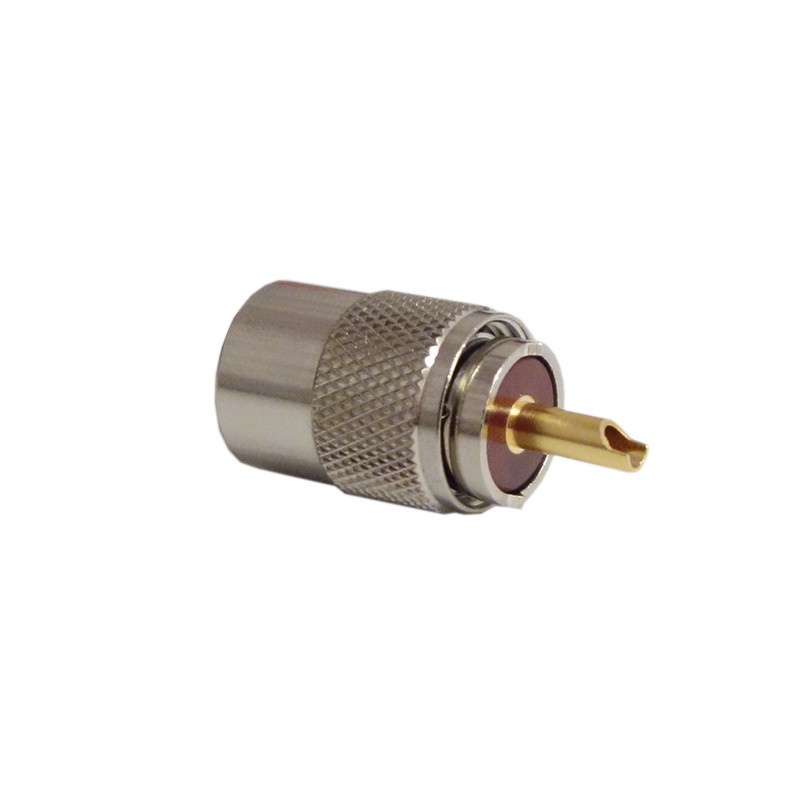

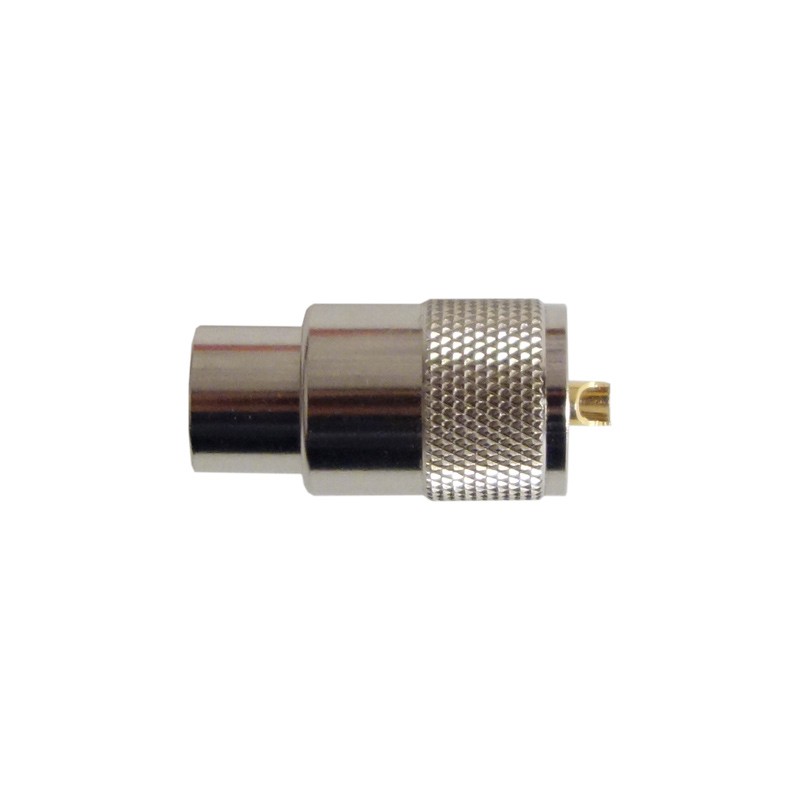

- UHF (SO-239 на радиостанции и ответный PL259 обычно на большинстве станций)
- N-type ( как правило на радиостанциях более высокого уровня, а так же для более высоких частот).
Не буду расписывать плюсы и минусы каждого из них, а они безусловно есть. Лучше расскажу про отличия в заделки кабеля. заделка кабеля в разьемах существует:
- обжимной
- накручивающийся
- прижимной
- полностью под пайку (в основном это наши отечественные)
Самые удобные для начинающих это прижимные, но они значительно толще у основания куда заходит кабель и все же , как правило, паять нужно но только центральный штырь, а вот оплетка просто зажимается гайкой. Именно их я и рекомендую для начинающих.
Обжимной разьем тоже требует пайки центрального штыря, но помимо этого требует специальный обжимной инструмент для зажима оплетки между “хвостиком” разьема и втулкой.
Накручивающийся самый худший с моей точки зрения для новичков, хоть и на первый взгляд самый простой. Дело в том, что при вкручивании кабель можно перекрутить и изменить геометрические размеры диэлектрика между центральной жилой и оплеткой. В этом месте произойдет изменение волнового сопротивления кабеля, что существенно повлияет на работу всего АФУ.
Разьемы под пайку это тема отдельных бесед и честно хоть я перепаял в своей жизни не мало разьемов их я паять нормально так и не научился. Категорически не советую никому, разве что вы хотите стать проф монтажником/сборщиком ВЧ аппаратуры и кабелей для нашего ВПК.

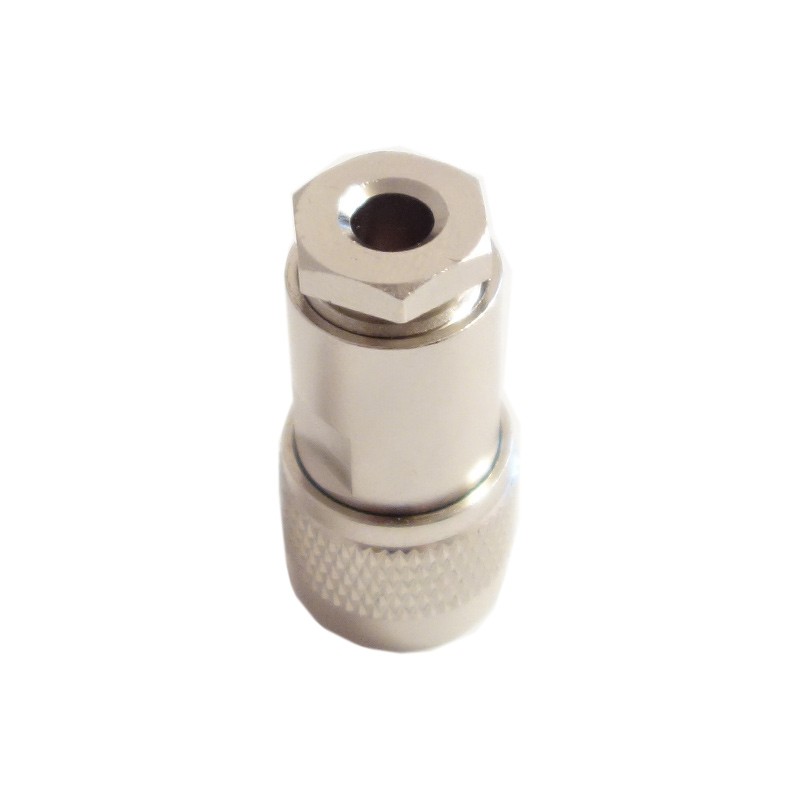

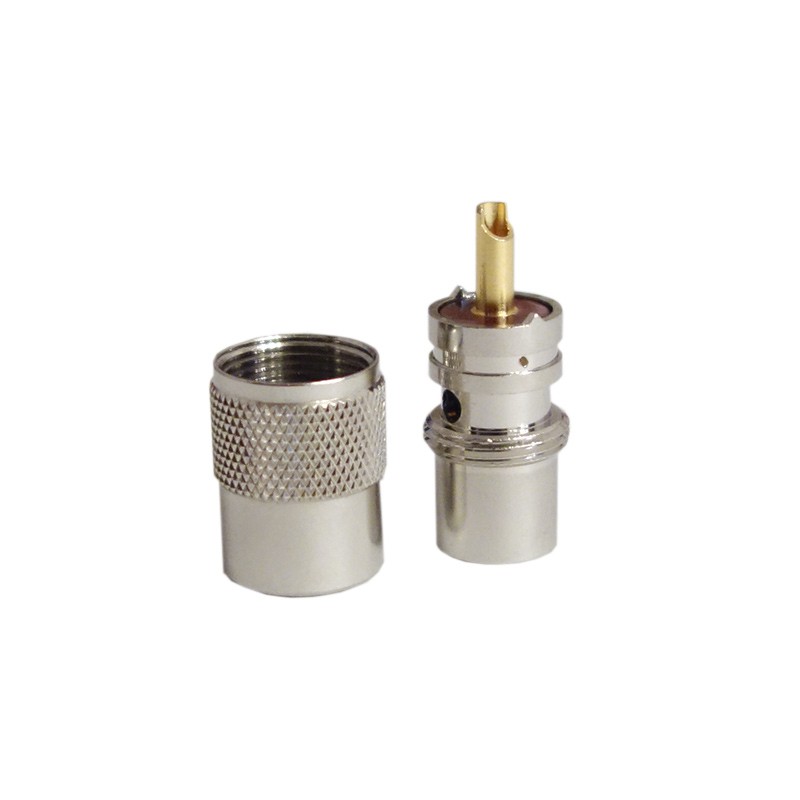

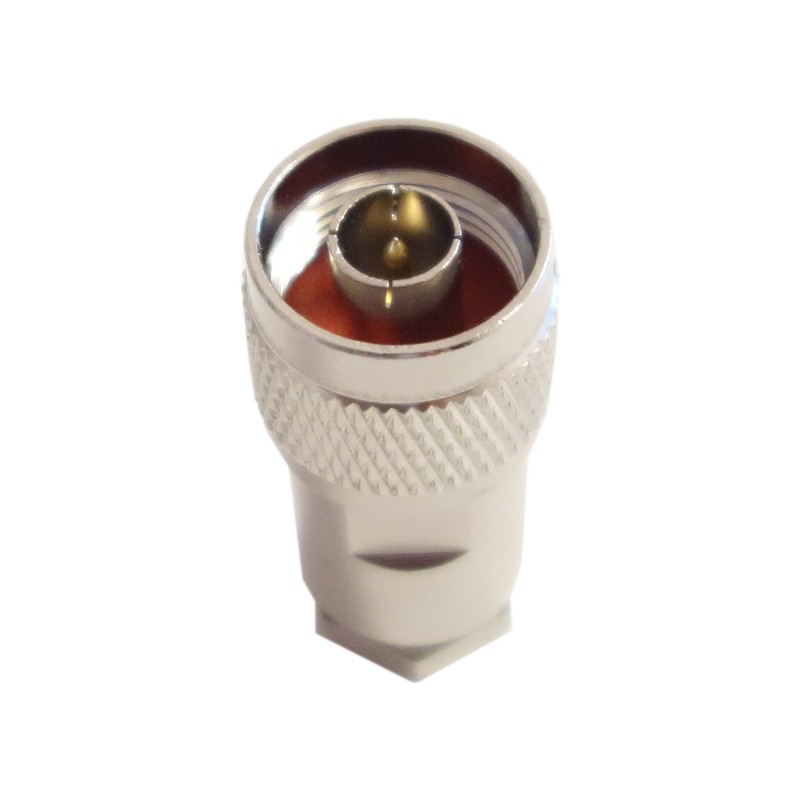

N-male, прижимной

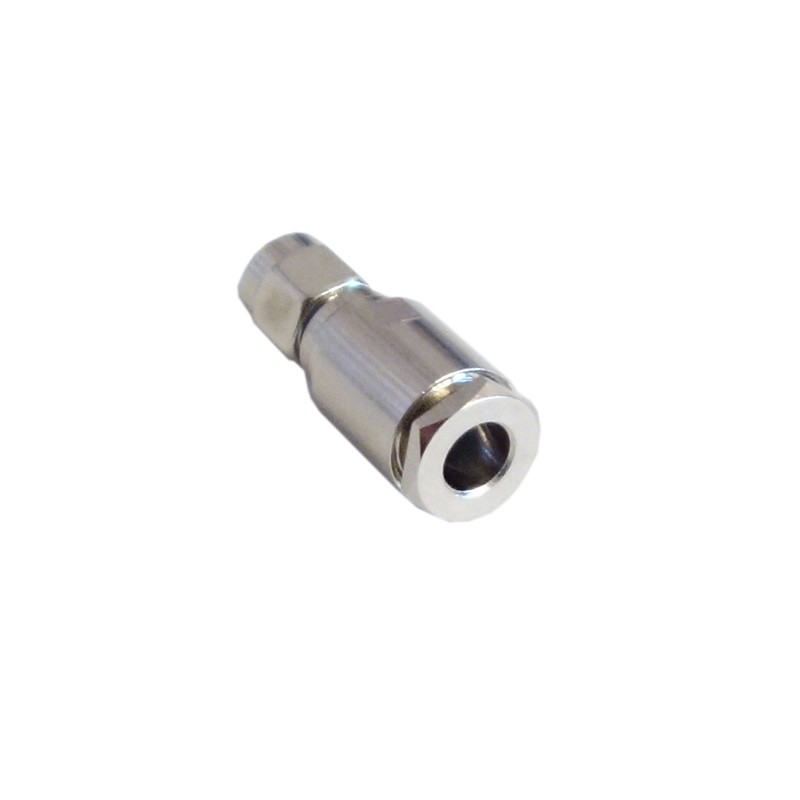

SMA Прижимной тип

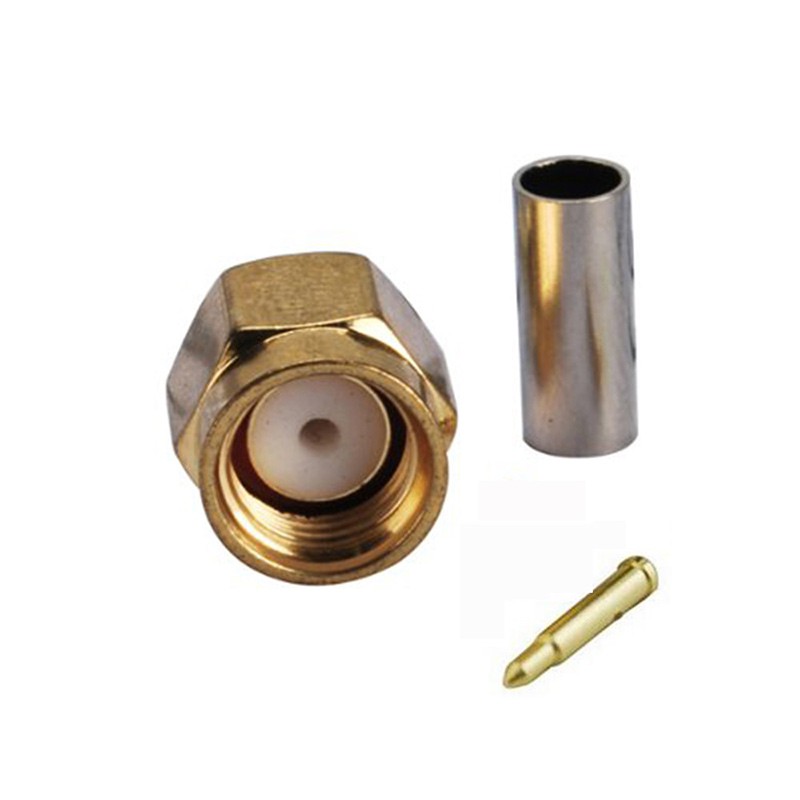

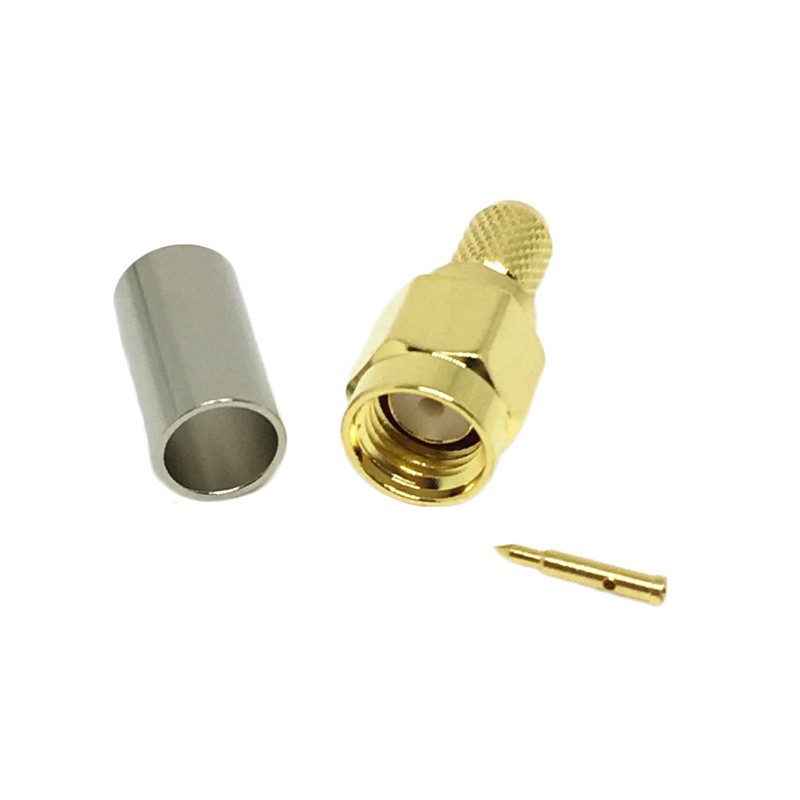

SMA-male, обжимной

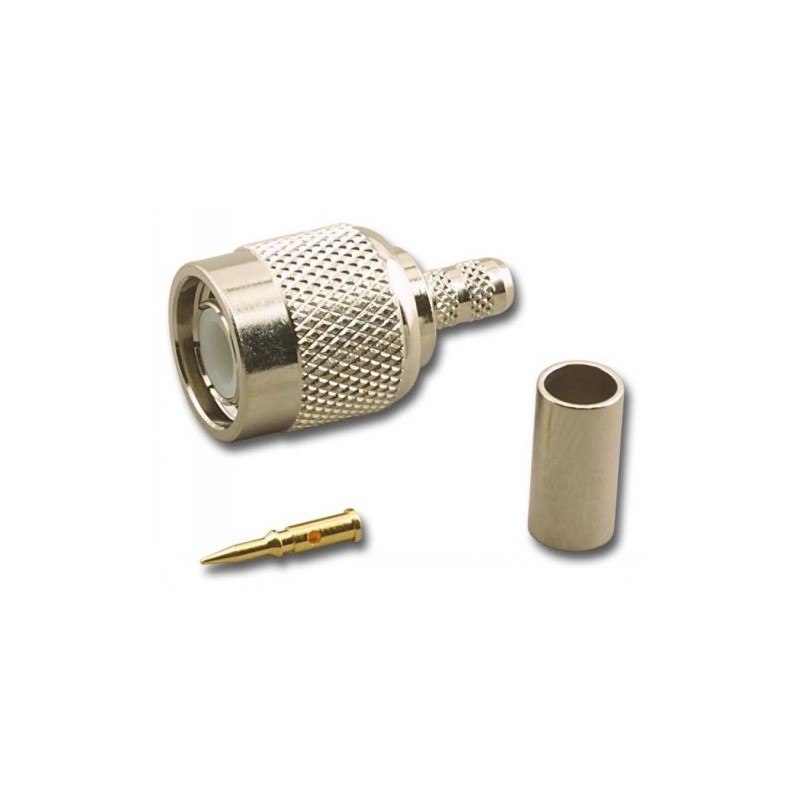

TNC-male, обжимной

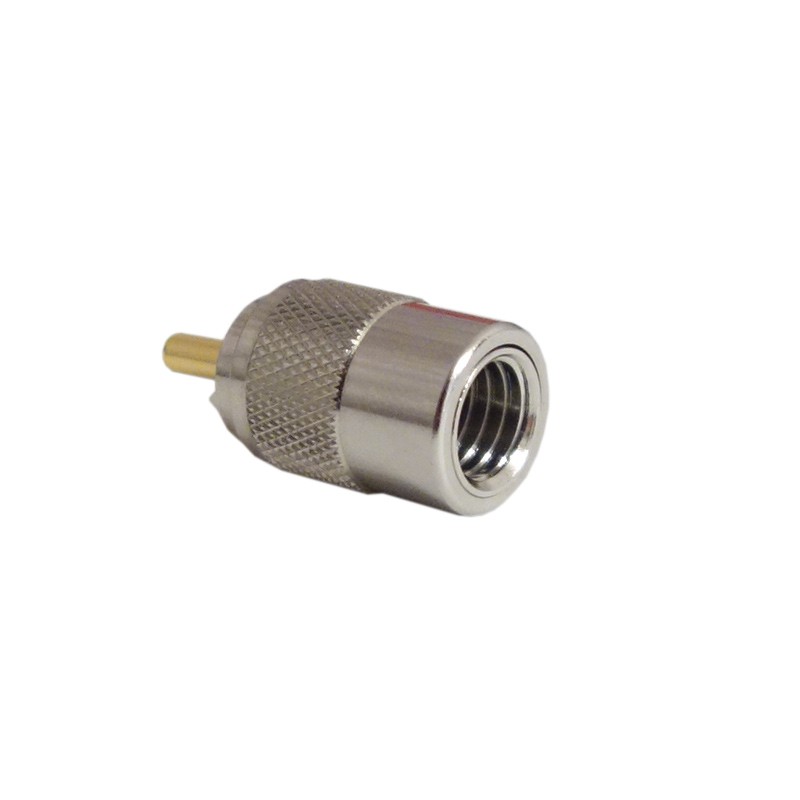

UHF-male, накручивающийся
Кабельная сборка, как кабель к антенне
При построении своей первой антенны зачастую у новичков возникают трудности именно с разъёмами и ВЧ кабелем. Я советую для первой своей антенны купить такую сборку например на Aliexpress, так как неправильная заделка кабеля в разъем может свести к нулю работу всей антенны и даже вывести радиостанцию из строя. Но в то же время хочу сказать что и это не сложно имея небольшой опыт пайки и немного терпения. Главное понимать, что пайка кабеля должна производиться максимально быстро, так как при долгом нагреве проводников кабеля, от температуры плавиться диэлектрик между центральным проводником и оплеткой. А изменение геометрических размеров в этом месте приводит к изменению сопротивление фидера и к ухудшению согласования. Если заказ кабеля с али это долгий процесс для вас и ждать от 30 дней для вас неприемлемо, можно такие кабельный сборки присмотреть у нас в городе или же вовсе купить самую дешевую антенну для баофенга (главное чтобы разьем подходил) и откусить его как можно ближе к антенне, чтобы сохранить максимальную длину.
Можно взять такую сборку длиной 10 метров, если у вашей станции разьем SO-239 и разрезать на две части, тем самым получив материал на 2 антенны
Тут подойдет один разьем для баофенга и один для уески
Вот такая сборка подойдет и для баофенга и для стационарной станции. Соответственно резать нужно пополам
Средства для изоляции разъемов
Сырая резина
Латка24
https://www.wildberries.ru/catalog/30725129/detail.aspx?targetUrl=SG
Лента 3M 30070011 клейкая водонепроницаемая для герметизации ВЧ-соединений
https://gsm-repiteri.ru/prodazha/raznoe/lenta-3m-30070011

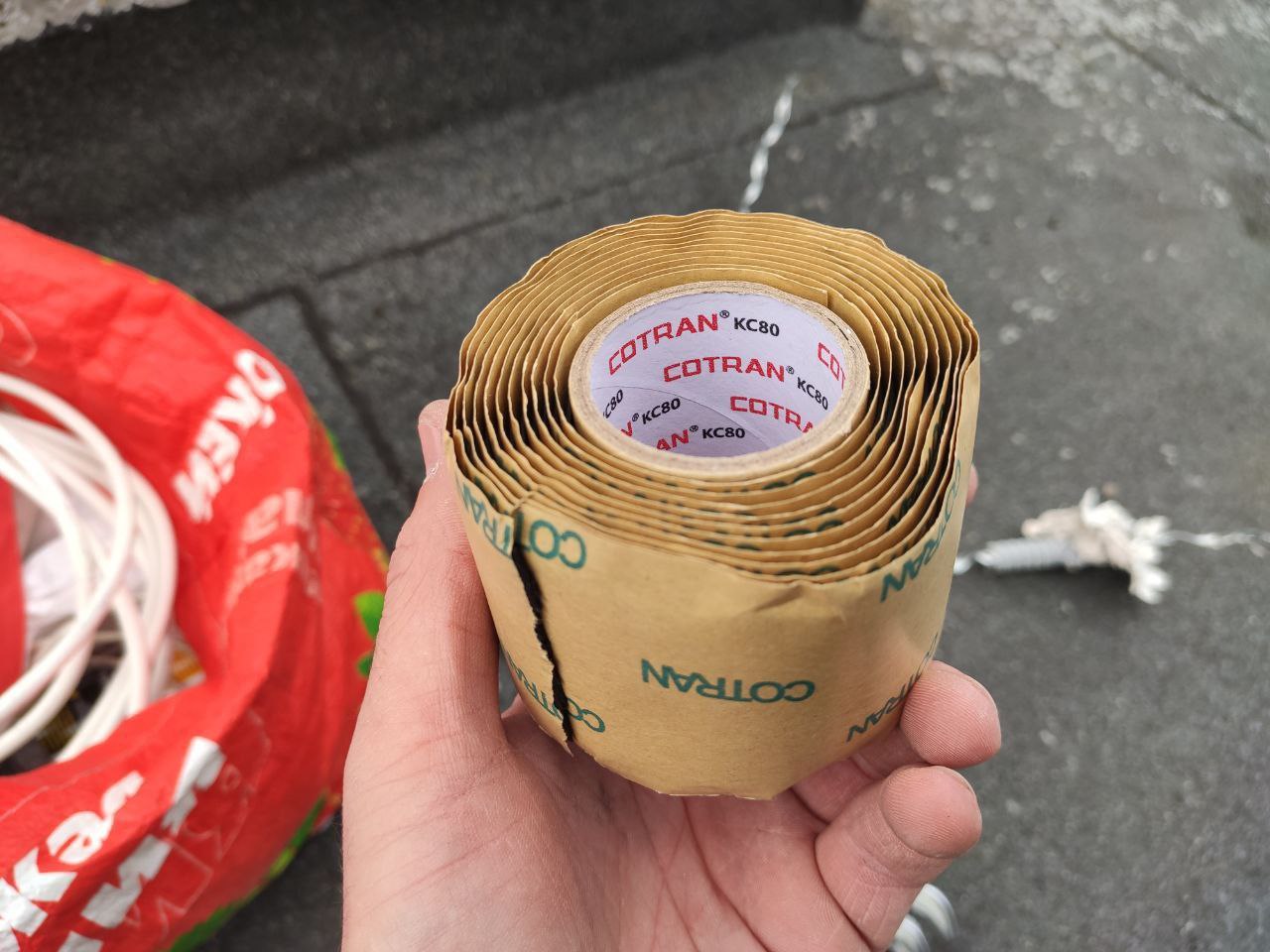

Котран
https://aliexpress.ru/item/33060045429.html
Изолента ЭРА PRO PROSELF самослипающаяся 15мм х 5м черная
