Замена LNA

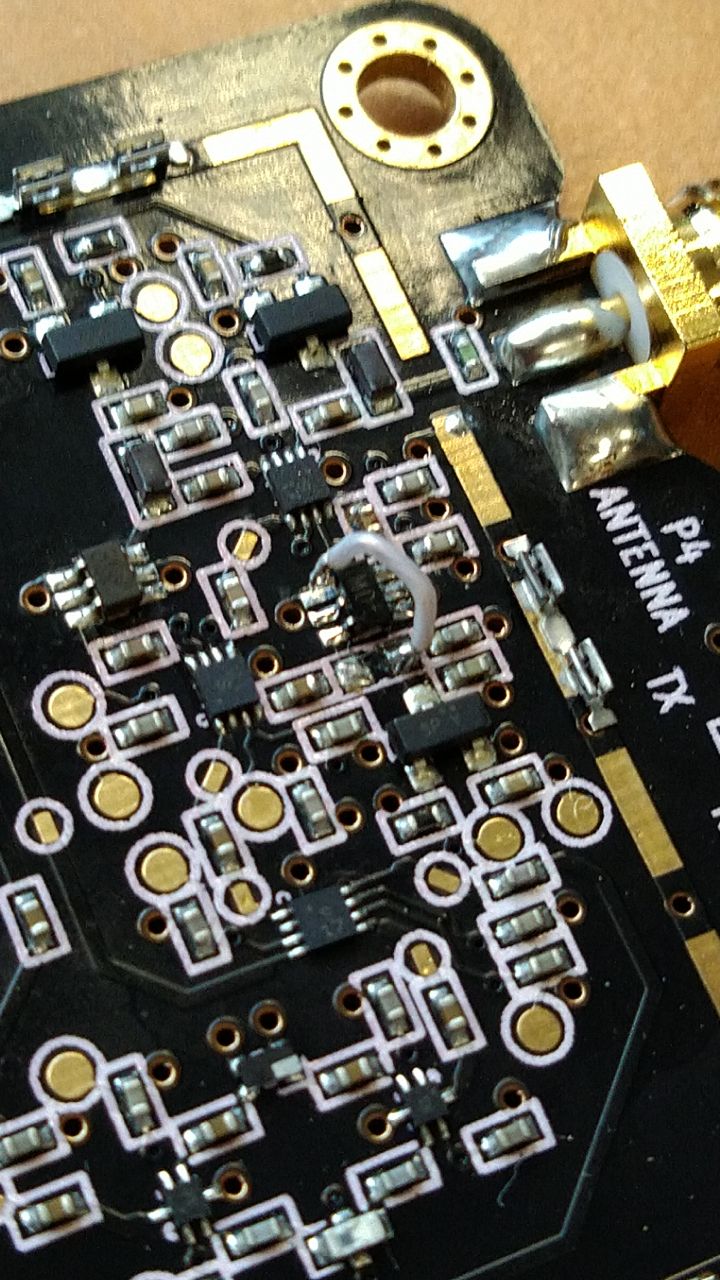

Друзья, представляю опыт замены микросхемы LNA в HackRF на mmic BGA2689 с Ку=30дб. Предлагаю альтернативу той самой, не сильно удачной и часто отгораемой MGA81563, которую к тому же хрен найдёшь оригинальную. Нужно убрать дроссель подпитки выхода, аккуратно приподнять 1ю ногу у BGA и перекинуть перемычкой питание на неё.
Приёмник наконец прозрел на УКВ/ДЦВ и СВЧ, стал вменяемо слышать и видеть эфир. Кш на BGA конечно не самый лучший (около 3.1) но и исходный чип MGA тоже не страдал малошумностью (2.9). Если надо очень уж хороший LNA, то делаем внешний.

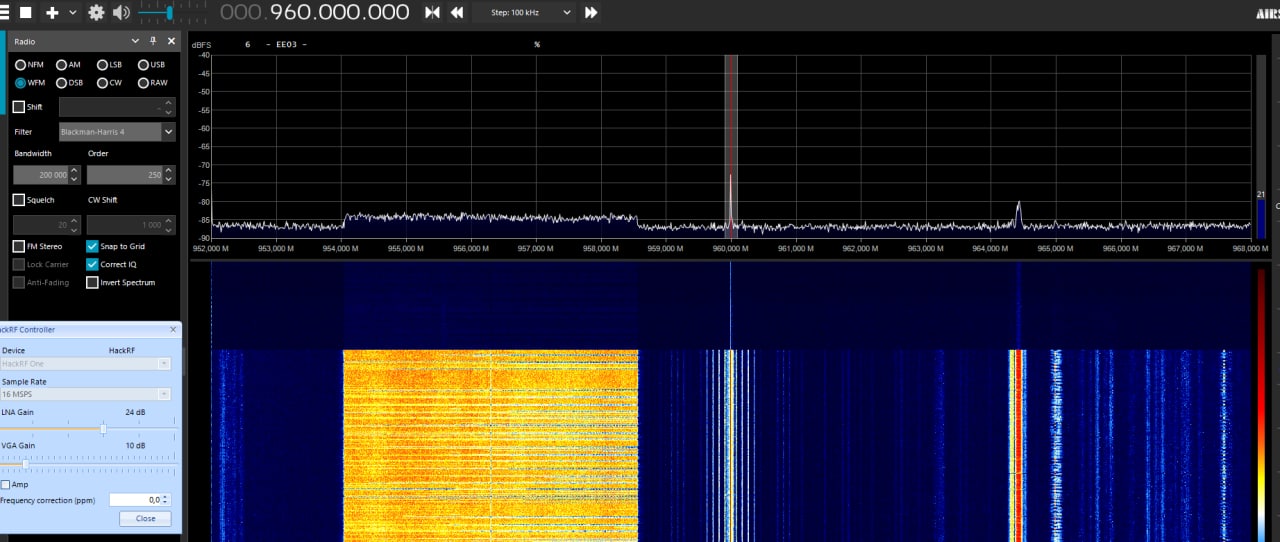

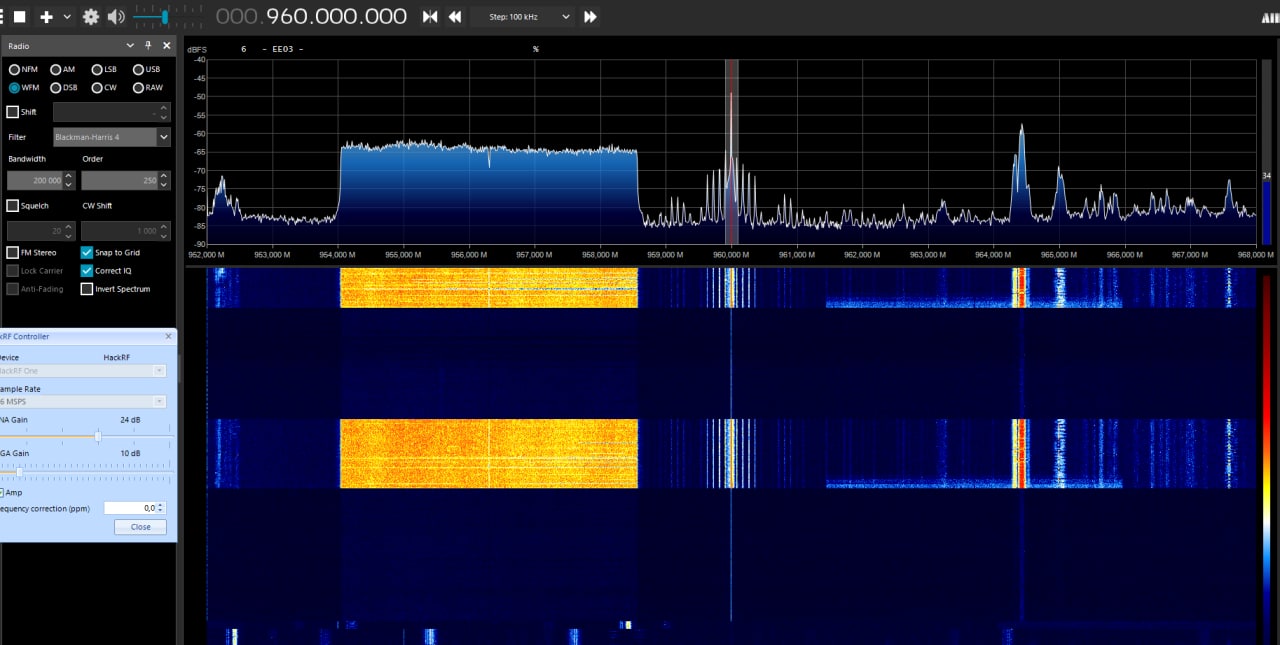

Эффект показываю на участке цифрового ТВ и GSM, т.к. только тут хоть что-то у меня принимается.
Масштаб 50дб, в рамках динамики 8-битного АЦП
Минус данного решения - с хорошими антеннами приемник иногда перегружается и настройка усиления не помогает. В таком случае требуется применение фильтров.

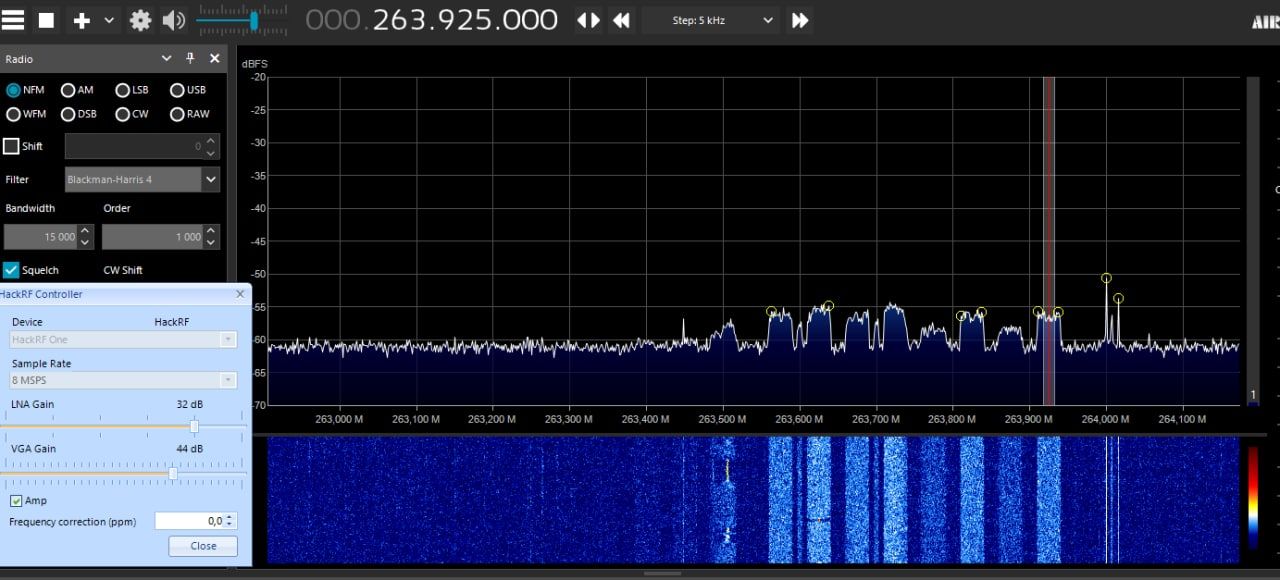

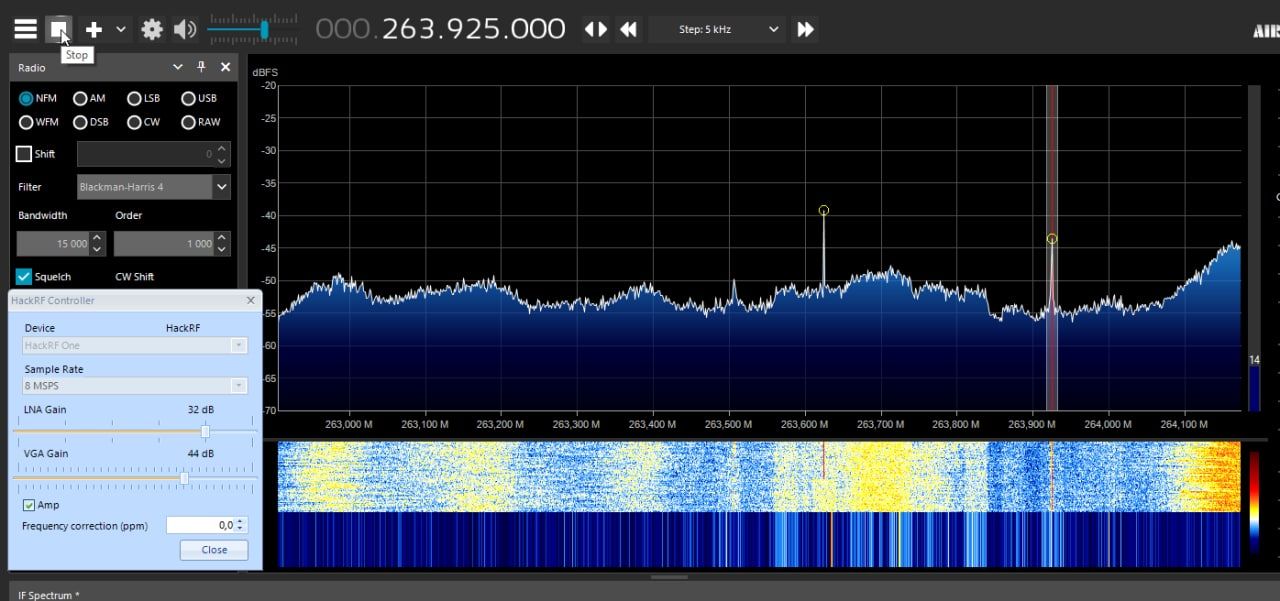

Сатком без фильтров и с фильтром.
Эффект от усиления хорошо виден на простых антеннах.
От Der_Bear
