Распиновка кабеля

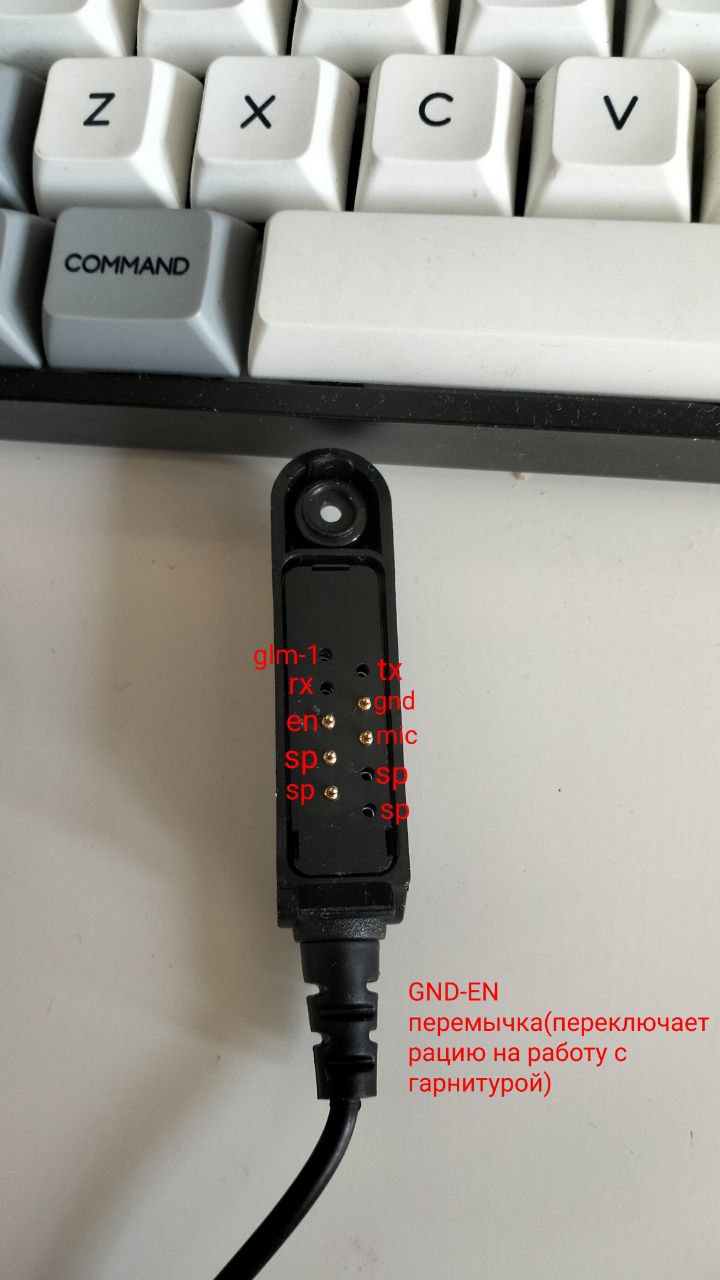

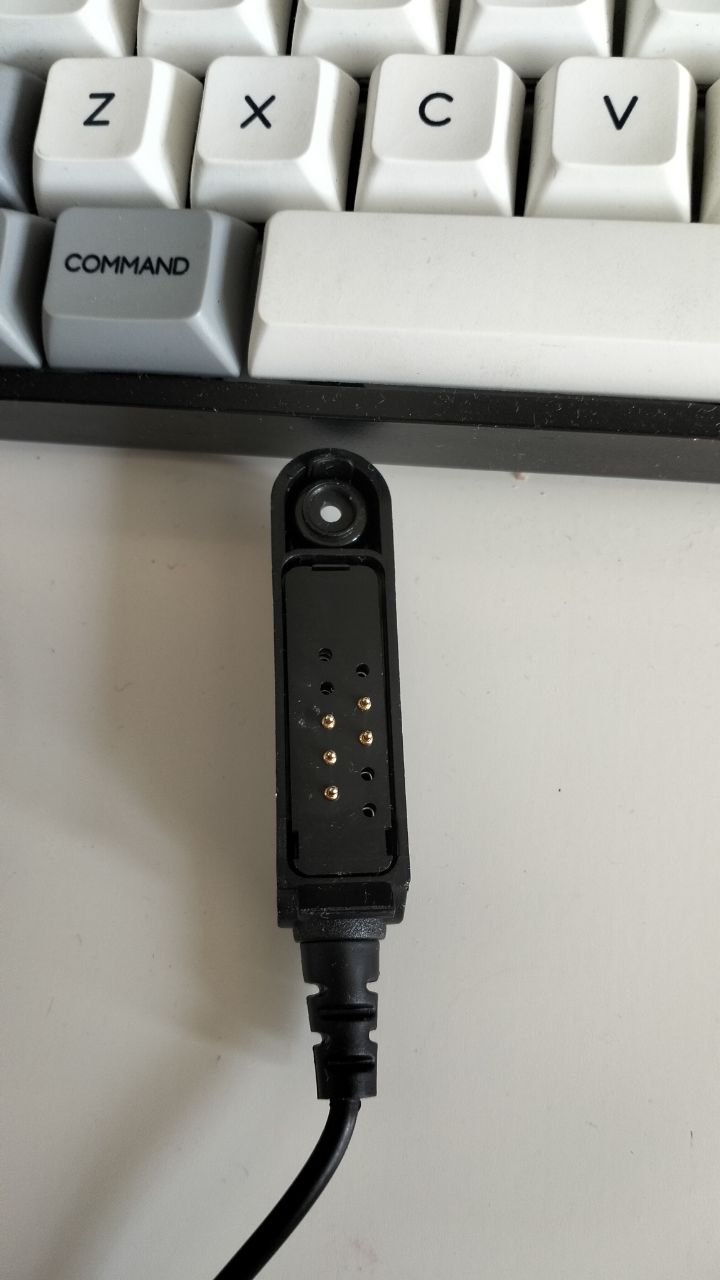

Может кому понадобится схема разъёма baofeng uv9r plus(подозреваю что такая же и у BF-A58/GT3WP)
С одной стороны это копия разъема Motorola M5 вроде, но пины разные.
Ну и если кто знает, что такое GLM-1, тоже интересно.

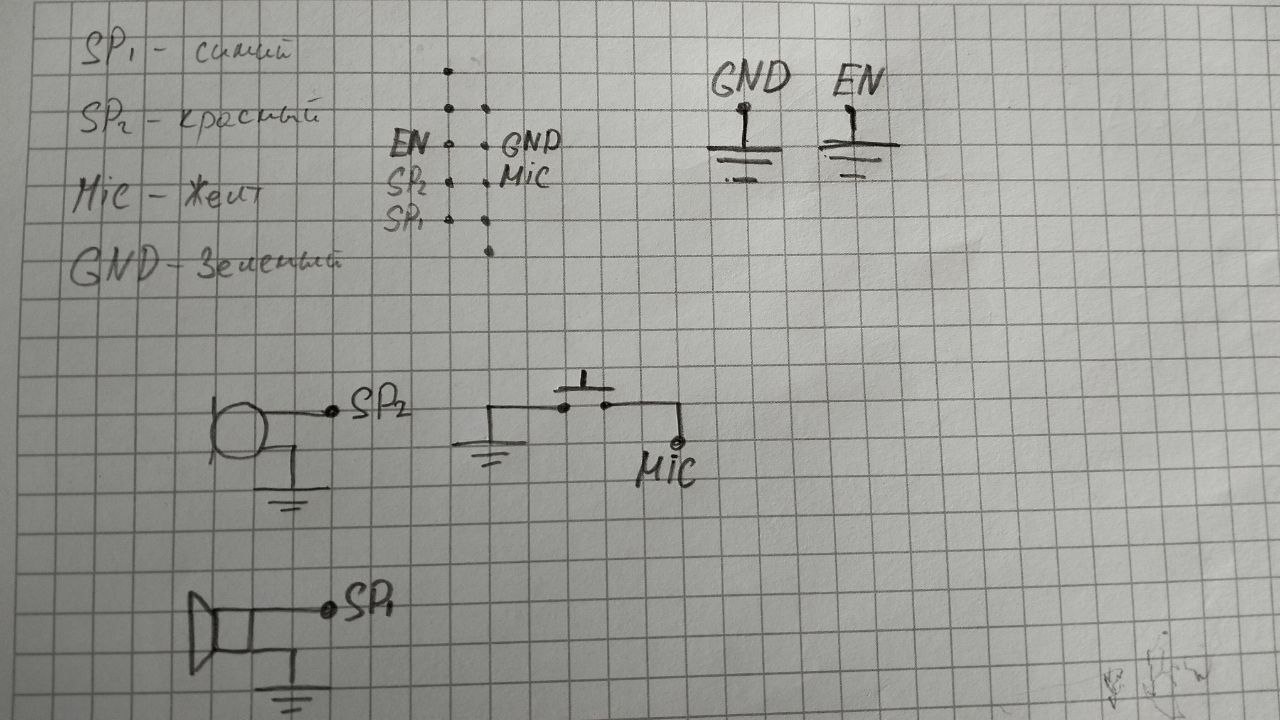

По схеме как я понял
GND и EN соединены перемычкой
GND и MIC включает режим PTT
SP2 это микрофон
SP1 динамик

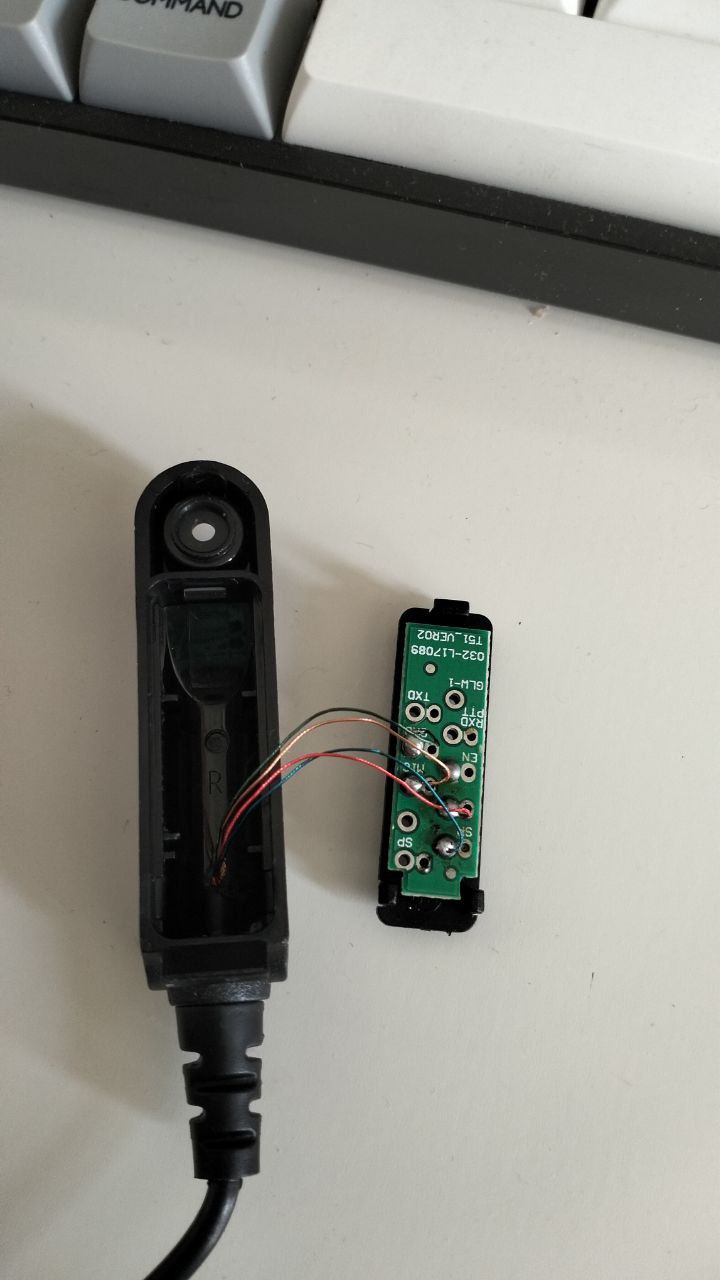

Что ещё делают нераспаянные пины SP - не знаю
От ASURA.KaMi
